№1695 от 16.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 41225
О продлении срока действия свидетельстваи о внесении изменений в описание типа
термомтеров ртутных стеклянных ТЛ-7, ТЛ-7А
Приказы по основной деятельности по агентству Вн. Приказ № 1695 от 16.08.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
16 августа 2018 г.
1695
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 13164 «Термометры ртутные стеклянные ТЛ-7, ТЛ-7А»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ОАО «ТЕРМОПРИБОР» от 30 июля 2018 г. № 01/0618 приказываю:
-
1. Внести изменения в описание типа на термометры ртутные стеклянные ТЛ-7, ТЛ-7А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 308-84, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств
измерений № 13164 «Термометры ртутные стеклянные ТЛ-7, ТЛ-7 А»
на последующие 5 лет.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С. С.Голубев
Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
--
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1695
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры ртутные стеклянные ТЛ-7, ТЛ-7А
Назначение средства измеренийТермометры ртутные стеклянные ТЛ-7, ТЛ-7А предназначены для измерений температуры от минус 10 до плюс 105 °С.
Описание средства измеренийПринцип действия термометров ртутных стеклянных ТЛ-7, ТЛ-7А основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометры ртутные стеклянные ТЛ-7, ТЛ-7А состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчета измеряемой температуры. В качестве термометрической жидкости используется ртуть. На верхнюю часть оболочки надет металлический колпачок.
Термометры ртутные стеклянные ТЛ-7, ТЛ-7А выпускаются в модификациях, которые отличаются диапазоном измерения температуры, ценой деления шкалы, классом точности. Общий вид средства измерений представлен на рисунке 1.
■ *
(г/

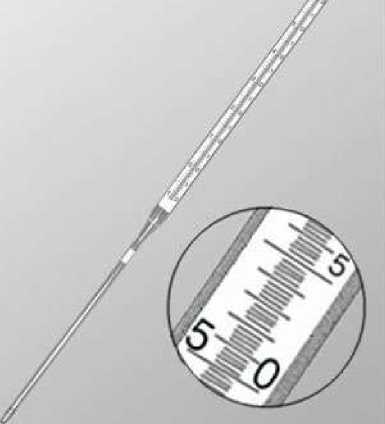

Рисунок 1 - Общий вид термометров ртутных стеклянных ТЛ-7, ТЛ-7А Пломбирование термометров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Обозначение термометров ртутных стеклянных |
ТЛ-7 | |
|
Диапазон измерений температуры, °С |
от -5 до +100 |
от 0 до +105 |
|
Цена деления, °С |
0,5 | |
|
Пределы допускаемых абсолютных погрешностей, °С в диапазоне измерения температур от -5 до 0 °С |
1 класс |
2 класс |
|
±0,5 |
±1,0 | |
|
Пределы допускаемых абсолютных погрешностей, °С в диапазоне измерения температур св. 0 до +100 °С |
1 класс |
2 класс |
|
±0,5 |
±1,0 | |
|
Пределы допускаемых абсолютных погрешностей, °С в диапазоне измерения температур св. +100 °С |
1 класс |
2 класс |
|
±0,5 |
±1,5 | |
|
Обозначение термометров ртутных стеклянных |
ТЛ-7А | |
|
Диапазон измерений температуры, °С |
от -10 до +65 от 0 до +75 | |
|
Цена деления, °С |
0,2 | |
|
Пределы допускаемых абсолютных погрешностей, °С в диапазоне измерения температур от -10 до 0 °С |
1 класс |
2 класс |
|
±0,3 |
±0,5 | |
|
Пределы допускаемых абсолютных погрешностей, °С в диапазоне измерения температур св. 0 до +75 °С |
1 класс |
2 класс |
|
±0,2 |
±0,4 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина верхней части, мм |
385±10 |
|
Длина нижней части, мм |
240±10 |
|
Диаметр верхней части, мм |
16,5±0,5 |
|
Диаметр нижней части, мм |
8±1,0 |
|
Вероятность безотказной работы термометров, наполненных ртутью за 4000 часов |
0,98 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
наносится в верхнем левом углу паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Термометр ртутный стеклянный |
1 шт. |
|
Паспорт |
1 экз. |
|
Футляр |
1 шт. |
осуществляется по ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки.
Основные средства поверки:
Рабочий эталон 3 разряда по ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры, часть 1; 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам ртутным стеклянным ТЛ-7, ТЛ-7АГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки
ТУ 25-11.1388-77 Термометры ртутные стеклянные ТЛ-7, ТЛ-7А. Технические условия
ИзготовительОткрытое акционерное общество «ТЕРМОПРИБОР» (ОАО «ТЕРМОПРИБОР»)
ИНН 5020002728
Адрес: 141600, Московская обл., г. Клин, Волоколамское шоссе, 44
Тел.: +7 (49624) 2-60-87, факс: +7 (49624) 2-60-94
E-mail: thermopribor@thermopribor.com
Испытательный центрГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ГЦИ СИ ФБУ «ЦСМ Московской области»)
Адрес: 141570, Московская область, Солнечногорский р-он, рабочий поселок Менделеево Тел.: +7 (49624) 2-41-62, факс: +7 (49624) 7-70-70
E-mail: welcome@mosoblcsm.ru
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-08 от 08.07.2011 г.
