№2754 от 02.11.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 377271
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 декабря 2021 г. № 2835 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2754 от 02.11.2022
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» ноября 2022 г. № 2754
Лист № 1 Регистрационный № 84040-21 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения относительной вибрации ВК-306
Назначение средства измеренийПриборы для измерения относительной вибрации ВК-306 (далее - приборы ВК-306) предназначены для измерения относительной вибрации (виброперемещения) металлических токопроводящих частей промышленного оборудования.
Описание средства измеренийПринцип действия приборов ВК-306 основан на определении относительной вибрации токопроводящих объектов по изменению значения вихревых токов, которые возбуждаются и измеряются датчиком прибора ВК-306. Измеренное значение преобразуется в аналоговый выходной сигнал согласующим усилителем. Приборы ВК-306 имеют индивидуальную градуировочную характеристику, приведенную в паспорте.
Приборы ВК-306 состоят из датчика и выносного согласующего усилителя (предусилителя), дополнительно могут комплектоваться вторичным блоком. Преобразование перемещения в аналоговый выходной сигнал обеспечивает датчик с согласующим усилителем. В датчике размещена приемо-передающая катушка. Приборы ВК-306 имеют унифицированный выход по постоянному току диапазона от 4 до 20 мА или выход по переменному току и дополнительный выход по напряжению. Вторичный блок (при наличии) обеспечивает питание, вывод на дисплей измеренных значений, формирование аналоговых токовых выходных сигналов диапазонов от 4 до 20 мА и/или от 0 до 5 мА, сигнала переменного напряжения и дискретных сигналов превышения заданных уставок.
Приборы выпускаются в следующих модификациях (модели): ВК-316, BK-316DIN, ВК-316Д и ВК-316С, которые отличаются конструктивным исполнением.
Приборы ВК-306 могут комплектоваться вторичными блоками модификации ВК-361Д, ВК-361ИСД или ВК-360В, которые отличаются конструктивным исполнением, наличием или отсутствием средств контроля заданных уставок, цифровой и линейно-дискретной индикации результатов измерения, контроля функционирования и регулирования.
Приборы выпускаются для различных рабочих диапазонов температур эксплуатации, для идентификации допустимого рабочего диапазона температур эксплуатации конкретного исполнения модели прибора и вторичного блока к основному наименованию модели добавляется атрибут Т1 или Т2, см. таблицу 3. Стандартное исполнение приборов дополнительных индексов в наименовании не имеет.
Приборы (без вторичных блоков) выпускаются в взрывозащищенном исполнении и могут применятся во взрывоопасных зонах согласно Ех маркировки. По специальному заказу вторичные блоки тоже выпускаются во взрывозащищенном исполнении и могут применяться во взрывоопасных зонах согласно Ех маркировки. В модификацию вторичных блоков взрывозащищенного исполнения добавляется атрибут Ех.
Общий вид датчиков приборов для измерения относительной вибрации ВК-306 приведен на рисунке 1. Общий вид согласующих усилителей приборов ВК-306 приведен на рисунке 2. Общий вид вторичных блоков приборов ВК-306 приведен на рисунке 3. Опломбирование от несанкционированного доступа приборов для измерения относительной вибрации ВК-306 не предусмотрено.
Заводские номера наносятся на лицевую панель корпуса согласующего усилителя и лицевую панель вторичного блока методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.

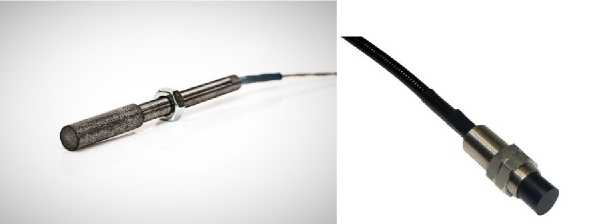

Рисунок 1 - Общий вид датчиков приборов для измерения относительной вибрации ВК-306

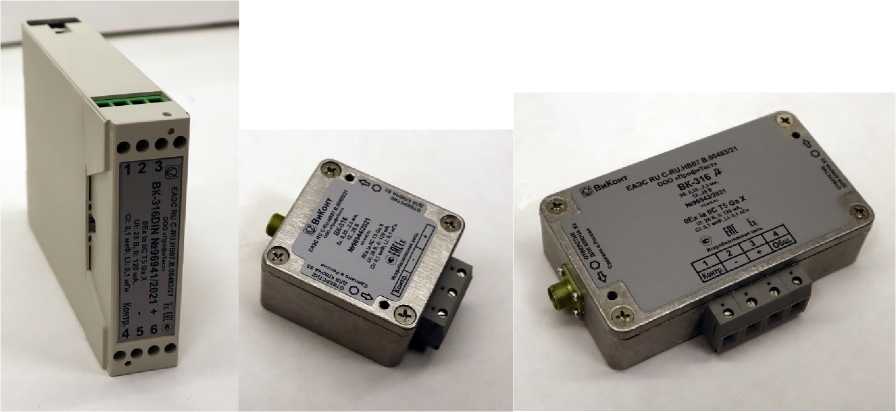

Рисунок 2 - Общий вид согласующих усилителей приборов ВК-306

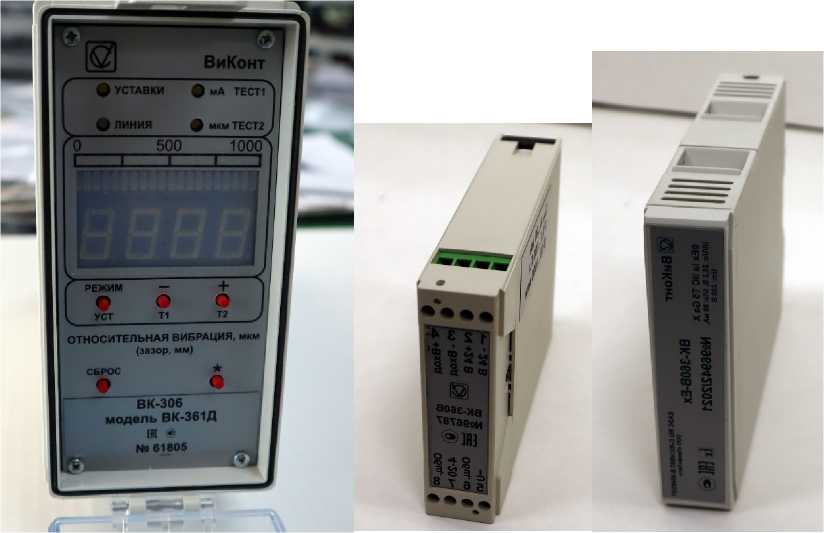

Рисунок 3 - Общий вид вторичных блоков приборов ВК-306
Программное обеспечениеВ состав вторичных блоков входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:
-
- вычисление и цифровую индикацию относительной вибрации;
-
- формирование дискретных сигналов управления при превышении предупредительных и аварийных значений уставок относительной вибрации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VC361 |
|
Номер версии (идентификационный номер) ПО |
1.14 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения размаха виброперемещения, мкм |
от 10 до 500 от 10 до 1000 от 10 до 2000 |
|
Диапазоны рабочих частот, Гц |
от 0,1 до 1000 от 0,1 до 300 от 0,5 до 300 от 0,5 до 200 от 2 до 1000 от 2 до 500 от 5 до 500 от 10 до 1000 от 20 до 225 |
|
Номинальные значения коэффициента преобразования, мА/мм с блоком вторичным без блока вторичного |
32; 16; 8 32; 16; 8; 7,805; 4 |
|
Номинальные значения коэффициента преобразования для выхода по напряжению, В/мм |
7,87; 2,66; 1; 0,5 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 45 Гц, % |
±5 |
|
Нелинейность амплитудной характеристики на базовой частоте 45 Гц, % |
±5 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне от 2,5Тн до 0,75Тв, % |
±7 |
|
Неравномерность АЧХ в рабочем диапазоне частот, дБ |
±3 |
|
Пределы допускаемой основной абсолютной погрешности измерения размаха виброперемещения на базовой частоте 45 Гц при использовании вторичного блока, мкм |
±(10+S-0,05), S - заданное значение размаха виброперемещения |
|
Пределы допускаемой приведенной погрешности срабатывания уставок в диапазоне измерения, % от верхнего предела измерений |
±2 |
|
Количество уставок |
2 |
|
Установочный зазор1, мм |
1,3±0,05 |
|
Длина линии связи (кабеля) между датчиком и согласующим усилителем, м, не более |
12 |
|
Нормальные условия измерений: - температура окружающей среды, °C |
от +15 до +25 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,1 |
|
Примечание 1 Значение установочного зазора выбирается исходя из предполагаемого размаха виброперемещения и может отличаться от номинального, приведенного в таблице; 2 Метрологические характеристики приведены при установочном зазоре (1,3±0,05) мм для металла мишени из комплекта поставки и длине линии связи (кабеля) между датчиком и согласующим усилителем 7±0,3 м, при увеличении длины линии связи до 9 м пределы нелинейности амплитудной характеристики, неравномерности АЧХ и температурный коэффициент возрастают в 1,5 раза, а при увеличении длины кабеля до 12 м возрастают в 2 раза относительно значений, указанных в таблице. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В | |
|
вторичного блока |
24±2 |
|
согласующего усилителя (при отсутствии вторичного блока) |
от 12 до 28 |
|
Маркировка взрывозащиты: | |
|
- приборов ВК-316, BK-316DIN, ВК-316Д и ВК-316С |
0Ex ia IIC T5 Ga X |
|
- вторичных блоков ВК-361Д-Ех, ВК-360В-Ех и ВК-361ИСД-Ех |
[Ex ia Ga] IIC |
|
Параметры искробезопасных цепей приборов: | |
|
- максимальное входное напряжение питания, В |
28 |
|
- максимальный входной ток, мА |
120 |
|
- максимальная внутренняя ёмкость, мкФ |
0,1 |
|
- максимальная внутренняя индуктивность, мГн |
0,1 |
|
Параметры искробезопасных цепей вторичного блока: | |
|
- максимальное входное/выходное напряжение питания, В |
25,2 |
|
- максимальный входной/выходной ток, мА |
80 |
|
- максимальное напряжение, которое может быть приложено к | |
|
соединительным устройствам искробезопасных цепей | |
|
связанного оборудования без нарушения вида взрывозащиты |
250 |
|
Масса, кг, не более: | |
|
датчика |
0,2 |
|
согласующего усилителя |
0,5 |
|
вторичного блока |
1,5 |
|
Габаритные размеры, мм, не более: | |
|
датчика (диаметрхдлина) |
010x400, 016x400 |
|
согласующего усилителя (длинахвысотахширина) |
60х35х90, 30х75х120, |
|
25х75х110 | |
|
вторичного блока (длинахвысотахширина) |
135х68х255, 25х75х110, |
|
25x100x135 | |
|
Диапазон рабочих температур, °C | |
|
датчика: | |
|
- стандартное исполнение |
от +5 до +120 |
|
- специальный заказ (Т1) |
от -40 до +180 |
|
(Т2) |
от -60 до +180 |
|
согласующего усилителя | |
|
- стандартное исполнение |
от +5 до +55 |
|
- специальный заказ (Т1) |
от -40 до +80 |
|
(Т2) |
от -60 до +55 |
|
вторичного блока | |
|
- стандартное исполнение |
от +5 до +55 |
|
- специальный заказ (Т1) |
от +5 до +70 |
|
(Т2) |
от -40 до +55 |
наносится на лицевые панели согласующего усилителя и вторичного блока методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения относительной вибрации |
ВК-306 |
1 шт. |
|
Руководство по эксплуатации |
ВТПР.421411.044 РЭ |
1 экз. |
|
Паспорт |
ВТПР.421411.044 ПС |
1 экз. |
|
Образец металла |
1 шт. на партию |
приведены в разделе 5 руководства по эксплуатации ВТПР.421411.044 РЭ «Приборы для измерения относительной вибрации ВК-306. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерения относительной вибрации ВК-306Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ВТПР.421411.044 ТУ «Приборы для измерения относительной вибрации ВК-306. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «ВиКонт»
(ООО «ВиКонт»)
ИНН 7726553463
Адрес: 115191, г. Москва, Холодильный пер., д.3, корп. 1, стр.2
Телефон: +7 (495) 122-25-27
Факс: +7 (495) 122-27-86
E-mail: info@vicont.ru
Web-сайт: www.vicont.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
02 ноября 2022 г.
2754
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 декабря 2021 г. № 2835 «Об утверждении типов средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 15 приложения к приказу от 13 декабря 2021 г. № 2835 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р .Лазаренко
(-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЪЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 029D109B000BAE27A64C995DOB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
\_____________________________✓
