УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2022 г. № 2547

Регистрационный № 86238-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители профилей ветра Блок МХН-01

Измерители профилей ветра Блок МХН-01 (далее - блок МХН-01) предназначены для измерений скорости и направления воздушного потока (ветра) на различных высотах в реальном масштабе времени, их обработки и передачи информации потребителю.

Принцип действия блока МХН-01 основан на измерении доплеровского сдвига частоты отражённых сигналов от метеообразований и последующем вычислении скорости и направления воздушного потока.

Блок МХН-01 в автоматическом режиме отправляет под углом 45 градусов к горизонту радиосигналы по 12 азимутальным направлениям с шагом 30 градусов. По доплеровскому сдвигу частоты сигнала, отражённого от метеообразований, блок МХН-01 вычисляет скорость и направление воздушного потока и далее передает по линиям связи результаты измерений на средства отображения информации.

Конструктивно блок МХН-01 состоит из блока МХН-03 (приёмо-передающая система), в состав которого входит блок МХН-72 (облучатель и зеркало антенны), и блока МХН-71 (механизм вращения). Обмен данными между блоком МХН-01 и внешней ЭВМ осуществляется по интерфейсу RS-232.

Заводской номер наносится на корпус блока МХН-01 на шильдике. Знак поверки наносится на свидетельство (в случае его оформления) о поверке и/или паспорт.

Общий вид блока МХН-01 представлен на рисунке 1. Общий вид маркировки на корпусе блоков МХН-01 представлен на рисунке 2. Пломбирование блоков МХН-01 от несанкционированного доступа производится битумной мастикой в местах посадки крепёжных винтов, как показано на рисунке 2.

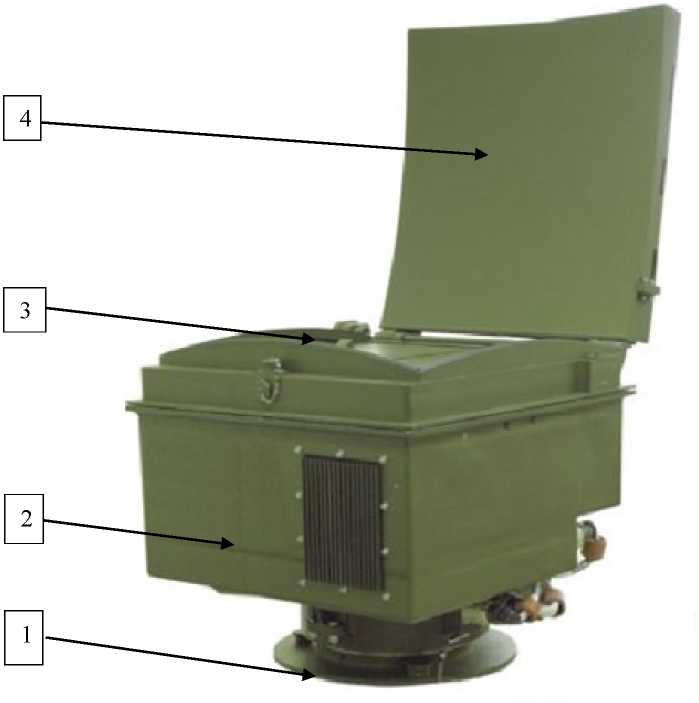

Рисунок 1 - Общий вид блока МХН-01

1 - Блок МХН-71, 2 - блок МХН-03, 3 - облучатель, 4 - зеркало антенны,

Рисунок 2 - Общий вид маркировки на корпусе блока МХН-01 и схема пломбирования

1- Заводской номер блока МХН-01, 2 - место пломбировки блока МХН-01, 3 - место

нанесения знака утверждения типа.

Программное обеспечение

Блоки МХН-01 имеют встроенное в блок МХН-01 ПО «MHNSCOU» и автономное ПО «MHN-01». Встроенное ПО «MHNSCOU» обеспечивает первичную обработку измеряемых величин, вычисление скорости и направления ветра и передачу результатов измерений на внешнюю ЭВМ. Также ПО «MHNSCOU» обеспечивает передачу идентификационных данных ПО (номер версии, контрольная сумма). Автономное ПО «MHN-01» обеспечивает вывод измеренных значений скорости и направления воздушного потока, а также отправку команд на начало измерений и калибровку блоков МХН-01.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)                       Значение

Идентификационное наименование ПО           MHNSCOU          MHN-01

Номер версии (идентификационный номер) ПО      не ниже 6          не ниже 01

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится в виде наклейки на корпус блока МХН-01 и/или на титульный лист паспорта типографским методом.

Таблица 4 - Комплектность блоков МХН-01

Сведения о методиках (методах) измерений приведены в паспорте ГИЕФ.416136.001 ПС, раздел 2.2.2 «Работа».

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г.№ 2815;

Технические условия ГИЕФ.416136.001 ТУ Измеритель профилей ветра блок МХН-01.

АКЦИОНЕРНОЕ ОБЩЕТВО ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО АППАРАТОСТРОЕНИЯ (АО ЦКБА)

ИНН 7106002868

Адрес: 300034, Тула, ул. Демонстрации, д. 36

Телефон: (4872) 55-40-90, факс: (4872) 36-51-20

Web сайт: www.ckba-tula.ru, E-mail: cdbae@cdbae.ru

АКЦИОНЕРНОЕ ОБЩЕТВО ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО АППАРАТОСТРОЕНИЯ (АО ЦКБА)

ИНН 7106002868

Адрес: 300034, Тула, ул. Демонстрации, д. 36

Телефон: (4872) 55-40-90, факс: (4872) 36-51-20

Web сайт: www.ckba-tula.ru, E-mail: cdbae@cdbae.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН: 7809022120

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
