МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 сентября 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением нястпяптего прикяяя остяипя собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 да 27,12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2376

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2376

Лист № 1 Регистрационный № 83798-21                                              Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые автоматические дискретного действия BS

Дозаторы весовые автоматические дискретного действия BS (далее по тексту - дозаторы) предназначены для автоматического дозирования сыпучего материала в биг-бэги, контейнеры, банки и полиэтиленовые мешки.

Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики), возникающей под действием силы тяжести дозируемого вещества, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее по тексту -АЦП). Далее сигналы поступают в центральный блок устройства управления, где подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим определением значения массы взвешиваемого материала.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление питателем для формирования дозы материала.

Конструктивно дозатор состоит из узла взвешивания и узла управления.

Узел взвешивания состоит из:

- грузоприемного устройства (далее по тексту - ГПУ), выполненного в виде подвесного каркаса (опорную рамную конструкцию с устройством зацепа и раздува мешков) на двух весоизмерительных датчиках Z6 производства «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай или «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 15400-13), или на трех датчиках весоизмерительных тензорезисторных Т, производства ЗАО «ВИК «Тензо-М», Россия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 53838-13) и включающего грузовую платформу с роликами;

• - ленточного питателя на металлической раме с частотно-регулируемым приводом, управляющим скоростью ленты и задающим производительность питателя (далее по тексту - питатель), дозирование осуществляется с помощью воздушного потока. Тип заполнения - сверху;

• - ленточного конвейера на металлической раме с частотно-регулируемым приводом, управляющим скоростью ленты (далее по тексту - конвейер).

Узел управления состоит из сенсорной панели оператора SIMATIC HNI comf производства фирмы «Siemens AG», Германия, или сенсорной панели оператора серии Harmony Easy GXU производства фирмы «Schneider Electric», совмещающей функции показывающего устройства и клавиатуры управления, модуля многофункционального Siwarex FTA (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 50385-12) (далее по тексту - Siwarex FTA) или модуля многофункционального SIWAREX WP2x1 исполнения SIWAREX WP251 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 72345-18) (далее по тексту - SIWAREX WP25l), выполняющего функции аналого-цифрового преобразования сигналов, их математической обработки, управления процессом дозирования, хранения параметров настройки и результатов измерений в энергонезависимой памяти, передачу информации по цифровым интерфейсам связи RS232/RS485.

Дозатор оснащен следующими устройствами и функциями в соответствии с ГОСТ 8.610-2012, приведенными в таблице 1.

Идентификационные данные маркировки наносятся на табличку, закрепленную на весовом контроллере типографским методом.

На маркировочной табличке устройства управления указывается:

• - наименование;

• - обозначение типа дозатора;

• - год изготовления;

• - серийный(заводской) номер дозатора;

• - класс точности Х(х);

• - номинальные минимальная и максимальная дозы (Minfill и Maxfill соответственно);

• - параметры электрического питания.

Дозаторы выпускаются в следующих модификациях: BS-WCL-30, BS-WCX-35, BS-WCJ-1400, отличающихся своими метрологическими характеристиками.

Общий вид дозаторов представлен на рисунке 1. Знак утверждения типа наносится методом лазерной гравировки на табличку закрепленную на опорную раму в соответствии с рисунком 2. Пломбирование дозаторов не предусмотрено. Знак поверки наносится в виде наклейки поверителя на дисплей сенсорной панели оператора, в виде оттиска клейма поверителя на свинцовые пломбы в соответствии с рисунком 3 и на свидетельство о поверке в соответствии с действующим законодательством. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на табличку закрепленную на опорную раму в соответствии с рисунком 2.

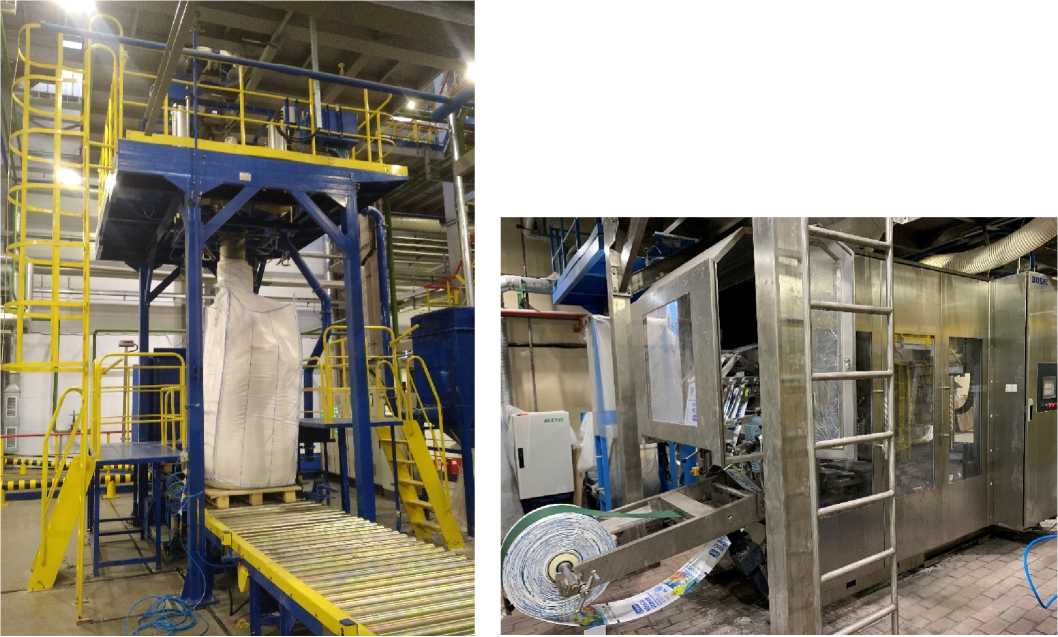

Рисунок 1 - Общий вид дозаторов

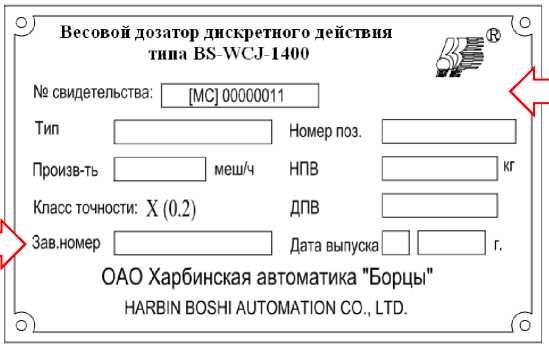

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

б)

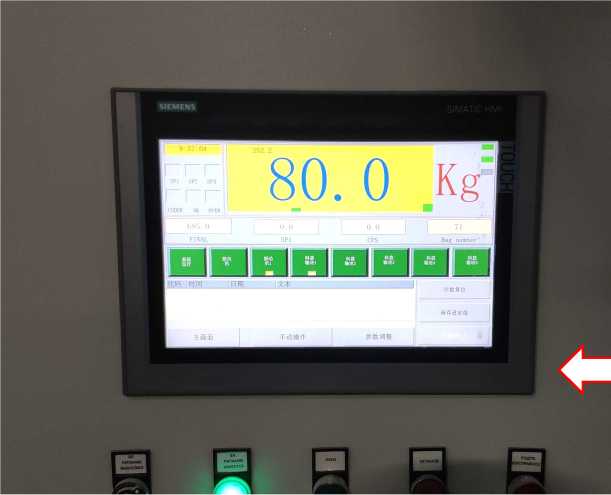

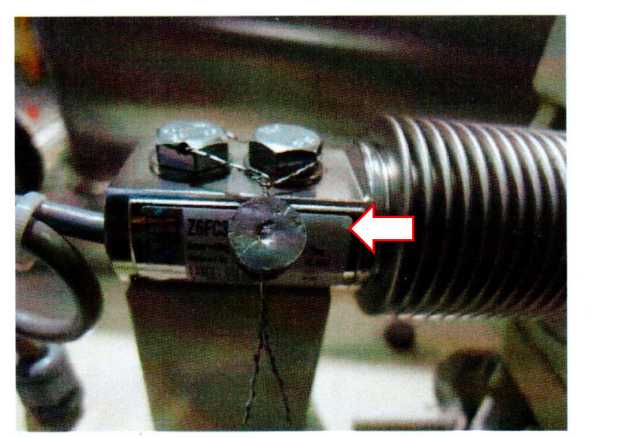

Рисунок 3 - Нанесение знака поверки:

а - панели оператора; в - весоизмерительные датчики

Программное обеспечение

Метрологически значимая часть (устройство управления) дозатора является встроенным программным обеспечением (далее по тексту - ПО) выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля. Изменение ПО через интерфейс пользователя без пароля невозможно. Обновления ПО в процессе эксплуатации не предусмотрено. Дополнительно ведется журнал событий.

Идентификационные данные ПО доступны для просмотра при включении средства измерения, идентификационные данные функционального ПО отображаются на дисплее при работе средства измерения.

Функциональная часть ПО является встроенной в энергонезависимой памяти. Защита от несанкционированного доступа к настройкам и данным обеспечивается невозможностью

Лист № 5 Всего листов 7 изменения функционального ПО без применения специализированного оборудования изготовителя и принципом электронного пломбирования.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО дозаторов, . включающих в свой состав Siwarex FTA

Таблица 3 - Идентификационные данные ПО дозаторов, включающих в свой состав SIWAREX WP251

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610-2012, г

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Основные технические характеристики

наносится методом лазерной гравировки на табличку, закрепленную на опорной раме дозаторов, а также на титульный лист руководства по эксплуатации типографским способом.

аблица 9 - Комплектность средства измерений

приведены в разделе 3 «Система управления автомата FFS» Весовой дозатор дискретного действия типа BS-WCL-30. Руководства по эксплуатации;

приведены в разделе 3 «Система управления взвешиванием и прессом» Весовой дозатор дискретного действия типа BS-WCX-35. Руководства по эксплуатации;

приведены в разделе 3 «Система управления взвешиванием и упаковкой» Весовой дозатор дискретного действия типа BS-WCJ-1400 для упаковки гранул продуктов в БИГ БЕГ. Руководства по эксплуатации.

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Росстандарта от 29 декабря 2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы;

Дозаторы весовые автоматические дискретного действия ВS. Стандарт предприятия Harbin Boshi Automation Co.,Ltd.

Harbin Boshi Automation Co.,Ltd, Китай

Адрес: 150078, №9 Donghu Street, Yingbin Road Centralized Park, Harbin Development Zone, Harbin City, China

Тел.: +86-451-84376980

Web-Сайт: www.boshi.cn

Harbin Boshi Automation Co.,Ltd, Китай

Адрес: 150078, №9 Donghu Street, Yingbin Road Centralized Park, Harbin Development Zone, Harbin City, China

Тел.: +86-451-84376980

Web-Сайт: www.boshi.cn

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

ИНН 5029124262

Адрес: 119530, Российская Федерация, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2376

Лист № 1 Регистрационный № 68032-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые PT-100, PTD-100

Термопреобразователи сопротивления платиновые PT-100, PTD-100 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры поверхности трубопроводов, бункеров, емкостей в системах контроля и управления промышленного обогрева.

Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.

Термопреобразователи конструктивно выполнены в виде измерительных вставок с одним платиновым ЧЭ, помещенным в защитный корпус из нержавеющей стали с минеральным изоляционным наполнителем. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Схема соединения внутренних проводников ТС с чувствительным элементом: 3-х проводная.

ТС моделей PT-100, PTD-100 отличаются друг от друга по конструктивному исполнению защитных корпусов, способу монтажа и наличию у модели PTD-100 провода защитного заземления корпуса:

• - термопреобразователи PT-100 имеют удлинительный кабель с проводами в тефлоновой изоляции и тефлоновую или силиконовую внешнюю оболочку;

• - термопреобразователи PTD-100 выполнены во взрывонепроницаемом цилиндрическом корпусе из нержавеющей стальной трубки с минеральной изоляцией, которая герметизируется компаундом, и имеют удлинительные провода с тефлоновой изоляцией.

Термопреобразователи PTD-100 имеют модификации PTD-100, PTD-100-А и PTD-100-X, где X - число, обозначающее длину ТС в метрах. В обозначении термопреобразователей модификации PTD-100-A и PTD-100 длина ТС может не указываться. Модификации PTD-100-А и PTD-100-X отличаются диапазоном измеряемых температур.

Монтаж ТС в зависимости от модели осуществляется:

• - PT-100 - методом установки под слой теплоизоляционных материалов с креплением хомутами на цилиндрической поверхности или креплением на плоской поверхности при помощи алюминиевой ленты с клейким слоем.

• - PTD-100 - методом установки под слой теплоизоляционных материалов с креплением хомутами на цилиндрической поверхности или креплением на плоской поверхности при помощи алюминиевой ленты с клейким слоем. Присоединение к соединительной коробке осуществляется при помощи конструктивного фитинга ТС с внешней резьбой М20х1,5.

Серийный номер в виде буквенно-цифрового кода наносится на шильдик, прикрепляемый к корпусу ТС (для модели PTD-100) или при помощи наклейки на удлинительный кабель (для модели PT-100).

Пломбирование ТС не предусмотрено.

Конструкция ТС не предусматривает нанесение знака поверки на его корпус.

Общий вид ТС различных моделей и места нанесения серийных номеров представлены на рисунках 1-3.

места нанесения серийного номера

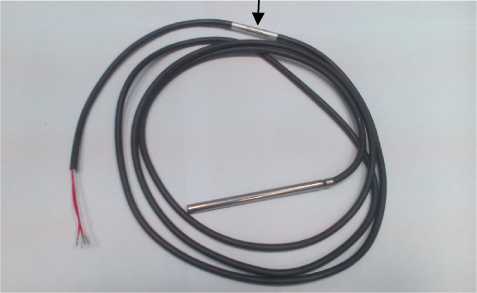

Рисунок 2 - Общий вид термопреобразователей сопротивления модели PT-100

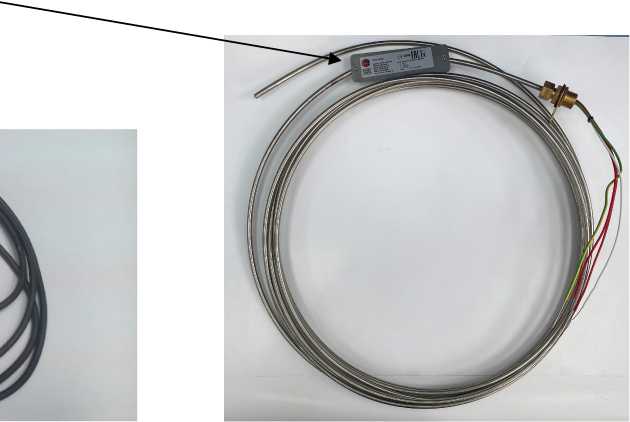

Рисунок 3 - Общий вид термопреобразователей сопротивления модели PTD-100 (модификация PTD-100-9)

Пломбирование термопреобразователей сопротивления PT-100, PTD-100 не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики ТС представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики ТС

наносится на титульный лист паспорта типографским способом.

Таблица 2 - Комплектность средств измерений

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

Стандарт предприятия на Термопреобразователи сопротивления платиновые PT-100, PTD-100 фирмы «Thermon, Inc.», США.

«Thermon, Inc.», США

Адрес: 100, Thermon Drive, San Marcos, Texas 78666, USA

Телефон: +1 (512) 396-5801

«Thermon Europe B.V.», Нидерланды

Адрес: Boezemweg 25 2641 KG Pijnacker, Netherlands

Телефон: +31 (15) 361-5370

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г.Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2376

Лист № 1 Регистрационный № 71285-18                                           Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Дорогобуж»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Дорогобуж» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, потребленной за установленные интервалы времени технологическим объектом, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее -ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), устройство синхронизации системного времени (далее -УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (далее - АРМ) и программное обеспечение (далее - ПО) «Пирамида 2000».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний уровень системы, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств и объектов измерений по группам точек поставки производится с уровня ИВК настоящей системы.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание шкалы координированного времени Российской Федерации UTC(SU) на всех уровнях системы (ИИК, ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени с национальной шкалой координированного времени Российской Федерации UTC(SU) по сигналам навигационной системы ГЛОНАСС.

Сравнение шкалы времени сервера БД со шкалой времени УССВ осуществляется периодически (1 раз в 1 час). При наличии любого расхождения производится синхронизация шкалы времени сервера БД со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера БД осуществляется во время сеанса связи со счетчиками. При любом расхождении шкалы времени счетчика от шкалы времени сервера БД, производится синхронизация шкалы времени счетчика со шкалой времени сервера БД, но не чаще одного раза в сутки.

Время (дата, часы, минуты, секунды) коррекции часов счетчика электроэнергии, сервера БД отражаются в журналах событий. Факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую были скорректированы указанные устройства, отражаются в журнале событий сервера БД.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя. Заводской номер АИИС КУЭ 001.

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят программы, указанные в таблице 1. ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО.

Таблица 1 - Метрологические значимые модули ПО

Пределы допускаемой дополнительной абсолютной погрешности по электроэнергии, получаемой за счет математической обработки измерительной информации, поступающей от счетчиков, составляют 1 единицу младшего разряда измеренного значения.

Пределы допускаемых относительных погрешностей по активной и реактивной электроэнергии, а также для разных временных (тарифных) зон не зависят от способов передачи измерительной информации и определяются классами точности применяемых счетчиков электрической энергии и измерительных трансформаторов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Состав измерительных каналов (далее - ИК) и их основные метрологические и технические характеристики приведены в таблицах 2 - 5.

Таблица 2 - Состав ИК АИИС КУЭ

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и на сервере;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счётчика;

- промежуточных клеммников вторичных цепей напряжения и тока;

- испытательной коробки;

- сервера;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);

- сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений.

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учёта электроэнергии (АИИС КУЭ) ПАО «Дорогобуж» типографским способом.

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Продолжение таблицы 6

Метод измерений изложен в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационноизмерительной коммерческого учета электрической энергии ПАО «Дорогобуж», аттестованной АО ГК «Системы и технологии», уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.312308.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Публичное Акционерное Общество «Дорогобуж» (ПАО «Дорогобуж»)

ИНН 6704000505

Адрес: 215713 Смоленская обл., Дорогобужский р-н, г. Дорогобуж, ул.Мира д.6 Телефон: (48144) 6-82-07; (48144) 6-85-72

Факс: (48144) 4-12-55

E-mail: root@drg.dol.ru

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

ИНН 3327304235

Адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А, помещение 27

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312308.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2376

Лист № 1 Регистрационный № 43141-09                                       Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

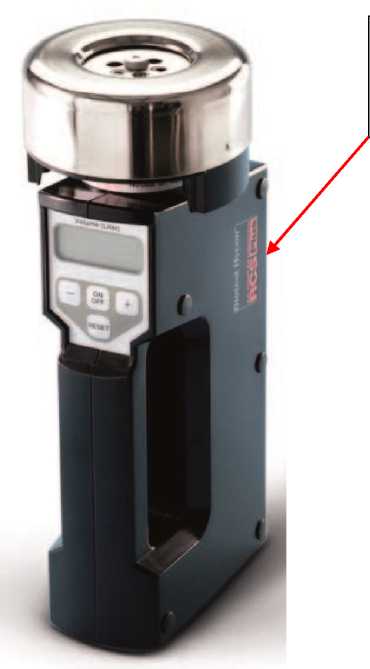

Пробоотборники воздуха микробиологические RCS модификаций RCS High Flow, RCS Isolator, RCS Plus

Пробоотборники воздуха микробиологические RCS модификаций RCS High Flow, RCS Isolator, RCS Plus предназначены для отбора проб воздуха при определении содержания микроорганизмов в анализируемом воздухе.

Конструктивно пробоотборники модификаций RCS High Flow и RCS Plus состоят из одного переносного блока, на торце которого расположен ротор, соединенный с приводом через магнитную муфту. Во всех модификациях вращающийся ротор с установленной в нем подложкой, из соображений безопасности, закрыт стальным защитным колпачком. Модификации имеют органы управления и индикации, расположенные на корпусе рядом с ручкой, что позволяет держать и управлять работой пробоотборника одной рукой.

Принцип действия пробоотборников воздуха микробиологических RCS основан на осаждении микроорганизмов воздуха на подложку с ячейками, заполненными питательной средой.

Отбор пробы осуществляется следующим образом: вращающийся ротор создает разрежение, в результате чего проба воздуха поступает через отверстия в крышке ротора в камеру ротора. В камере ротора под действием центробежной силы происходит осаждение микроорганизмов на подложку. Отбор пробы может осуществляться при любом пространственном расположении пробоотборника.

К данному типу пробоотборников воздуха микробиологических RCS относятся модификации RCS High Flow, RCS Isolator, RCS Plus. Модификации отличаются друг от друга нормированными метрологическими и техническими характеристиками.

Модификация RCS High Flow имеет два исполнения: стандартное и улучшенное, маркируемое дополнительным словом в наименовании модификации - «Touch». Исполнение «Touch» отличается от стандартного исполнения наличием сенсорного экрана управления и индикации и улучшенным ионно-литиевым аккумулятором.

Модификация RCS Isolator конструктивно состоит из 2-х блоков: блока управления и блока пробоотбора. Связь блоков между собой осуществляется посредством интерфейсного кабеля.

В базовый комплект поставки входит инфракрасный пульт для дистанционного управления пробоотборниками. Радиус действия до 10 м.

Питание пробоотборников осуществляется только от аккумуляторной батареи.

Время непрерывной работы от аккумуляторной батареи составляет не более 1

часа.

Для обеспечения обмена данными с внешними устройствами пробоотборники воздуха микробиологические RCS оснащены цифровым интерфейсом RS-232.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на наклейке, закрепленной на корпусе в цифровом обозначении.

Общий вид средства измерений приведен на рисунке 1.

Место нанесения заводского номера и знака утверждения типа

а) RCS High Flow б) RCS High Flow Touch

в) RCS Isolator

Место нанесения заводского номера и знака утверждения типа

г) RCS Plus

Рисунок 1- Общий вид средства измерений

Пробоотборники имеют встроенное программное обеспечение (ПО) «RCS». Разработанное изготовителем ПО предназначено для проведения измерений объёма воздушной пробы. ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.

К метрологически значимой части относится всё ПО.

ПО идентифицируется путём вывода на экран номера версии (идентификационного номера). Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1- Идентификационное данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические . характеристики

Продолжение таблицы 3

наносится на корпус пробоотборника с помощью наклейки и титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в п. «Принцип работы» руководства по эксплуатации.

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Стандарт предприятия фирмы «Merck KGaA», Германия.

Фирма «Merck KGaA», Германия

Адрес: 64293, Darmstadt, Frankfurter Straee, Deutschland, Германия

Телефон: +49 (6151) 72-0

Факс: +49 (6151) 72-2000

Web-сайт: www.merckgroup.com

Е-mail: service@merckgroup.com

Производственная площадка для модификации RCS High Flow исполнения Touch Merck Life Science Pvt. Ltd., Индия

Адрес: 50 A & 51, 2nd Phase, Ring Road, Peenya, Bangalore 560 058, Индия Телефон: +8039282500

Web-сайт: https://www.merckgroup.com

Е-mail: janice.goveas@merckgroup.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «ВНИИМ им. Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2376

Лист № 1 Регистрационный № 69559-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система силоизмерительная стенда № 1 «СИС-1»

Система силоизмерительная стенда № 1 «СИС-1» (далее - Система) предназначена для измерений силы от тяги газотурбинного двигателя при проведении их испытаний на испытательном стенде № 1 АО «ОДК-Авиадвигатель».

Принцип действия Системы основан на:

• - преобразовании измеряемой силы от тяги двигателя в электрический сигнал при помощи датчика силоизмерительного тензорезисторного U10M/250KN (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -рег. №) 41034-09);

• - преобразовании электрических сигналов датчика в цифровой код и вычисление значений измеряемой силы от тяги двигателя Комплексом измерительно-вычислительным MIC (рег. № 20859-09) исполнения MIC-036R (далее - комплекс MIC);

• - передачи результатов измерений по сети Ethernet от комплекса MIC в Систему автоматизированную измерения, управления и обработки параметров газотурбинных двигателей ПАРУС-М1 (далее - система автоматизированная Парус-М1) (рег. № 57310-14);

• - регистрации результатов измерений на диске с одновременным выводом их на экран монитора Системы.

Программное взаимодействие между Системой и системой автоматизированной Парус-М1 в сети осуществляется посредством стандартного протокола OPC (OLE for Process Control).

Конструктивно Система представляет собой динамометрическую платформу (далее -ДМП) с датчиком силоизмерительным тензорезисторным U10M/250KN (далее - датчик силы), соединённым через кроссовый шкаф с комплексом MIC. ДМП установлена на четырех упругих опорах, работающих в статике на сжатие, и имеет свободу перемещений в направлении продольной оси стенда под действием приложенных усилий. Система имеет стендовое градуировочное устройство, которое используется при испытании газотурбинных двигателей как средство встроенного контроля.

Система работает следующим образом. При работе испытываемого двигателя, развиваемое им усилие через подмоторную раму передается ДМП, которая стремится переместиться по направлению действия силы. При этом усилие от ДМП через силопередающее звено передается на датчик силы, вследствие чего происходит разбалансировка его тензометрического моста. Комплекс MIC преобразует выходной сигнал датчика в цифровой код и вычисляет значение относительного напряжения разбаланса моста, а затем по индивидуальной функции преобразования измерительного канала (далее - ИК) -значение силы от тяги двигателя.

Результаты измерений отображаются на экране монитора, регистрируются на магнитном носителе и передаются по сети Ethernet в систему автоматизированную ПАРУС-М1.

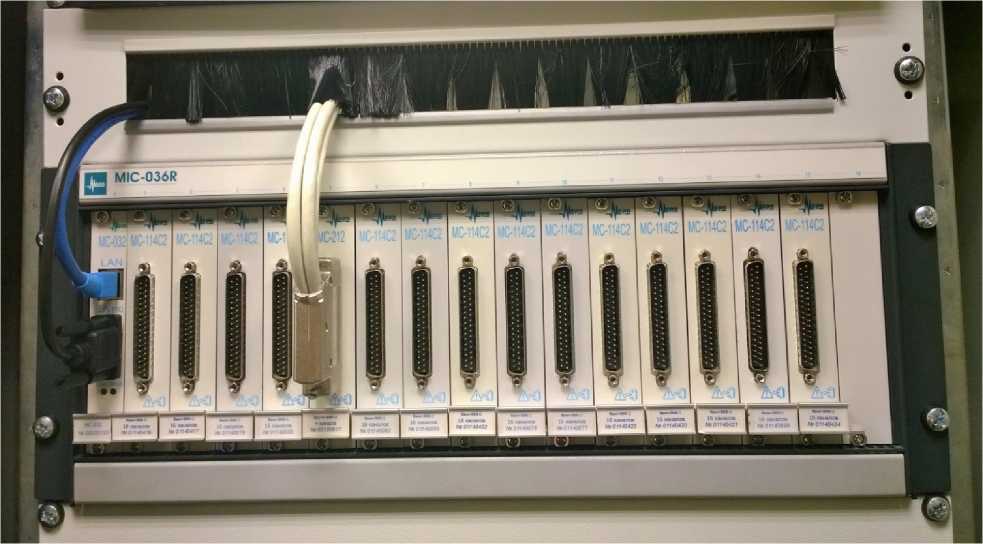

Общий вид Системы представлен на рисунке 1.

Рисунок 1 - Общий вид Системы

Пломбирование Системы не предусмотрено.

Заводской номер системы силоизмерительной стенда № 1 «СИС-1»: 1. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается типографским способом в формуляре.

Программное обеспечение Системы включает общее и специальное программное обеспечение.

В состав общего программного обеспечения входит операционная система MS Windows 10.

В состав специального программного обеспечения входит программа управления комплексом MIC - MERA Recorder.

Метрологически значимой частью специального ПО является метрологический модуль с идентификационными данными, указанными в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические характеристики Системы приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Примечания

• 1 Ymax - значение верхнего предела диапазона измерений.

• 2 При расчете приведенной погрешности за нормирующее значение принимается значение разности (0,5^Ymax - 510) кгс.

Основные технические характеристики Системы приведены в таблице 3.

Таблица 3 - Основные технические характеристики

наносится на эксплуатационную документацию типографским способом.

Комплектность Системы приведена в таблице 4.

Таблица 4 - Комплектность Системы

приведены в разделе «Устройство и работа» документа «Комплексы измерительно-вычислительные MIC. Руководство по эксплуатации. БЛИЖ.401250.001.РЭ».

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования.

Акционерное общество «ОДК-Авиадвигатель»

(АО «ОДК-Авиадвигатель»)

ИНН 5904000620

Адрес: 614990, Российская Федерация, г. Пермь, Комсомольский проспект, 93

Телефон: (342) 240-92-67, факс: (342) 281-54-77

Web-сайт: http://www.avid.ru

E-mail: office@avid.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае»

(ФБУ «Пермский ЦСМ»)

ИНН 5902400246

Адрес: 614068, Российская Федерация, г. Пермь, ул. Борчанинова, д. 85

Телефон: (342) 236-31-00, факс: (843) 236-23-46

Web-сайт: http://www.permcsm.ru

E-mail: pcsm@permcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311973.
