УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1946

Лист № 1 Регистрационный № 13482-02 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА-02

Преобразователи термоэлектрические (далее - ТП или термопреобразователи) ТХА-02 предназначены для непрерывного измерения температуры теплоносителя и металлоконструкций оборудования реакторных установок АЭС в атомной энергетике, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

• - первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

• - электрической изоляции;

• - защитной арматуры;

• - крепежного устройства в виде штуцера М20х1.5;

• - головки для подключения соединительных линий.

ТП имеют исполнения, отличающиеся длиной монтажной части.

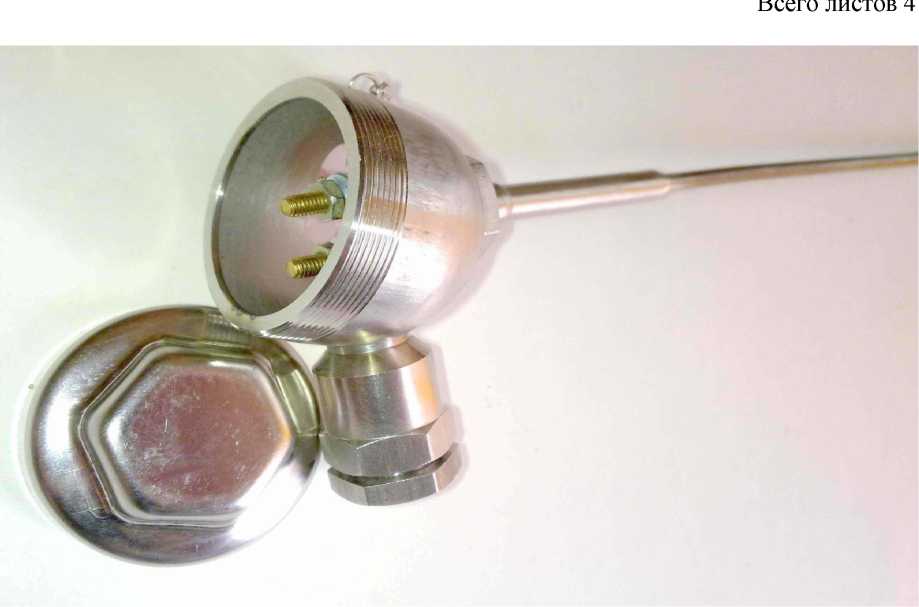

Фото общего вида термопреобразователя представлено на рисунке 1.

Рисунок 1 - ТП ТХА-02

Термопары термопреобразователей изготавливают из термопарного кабеля КТМС(ХА) диаметром 1,5 мм, ТУ 16-505.757-75.

Материал термоэлектродов: хромель (положительного) и алюмель (отрицательного).

Материал защитной арматуры ТП - сталь 08Х18Н10Т или 12Х18Н10Т ГОСТ 5632-72.

Диапазон измеряемых температур термопреобразователей:

• - от минус 40 до плюс 400 ^ОС - для ТП, предназначенных для использования в атомной энергетике;

• - от минус 40 до плюс 800 ос - для ТП общепромышленного применения.

Тип ТП - ТХА (хромель-алюмелевые), буквенное обозначение номинальной статической характеристики (далее - НСХ) преобразования ТП по ГОСТ 6616-94 - К.

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001:

At = ± 2,5 °С при температуре от минус 40 до плюс 333 °С,

At = ± 0,0075 • t при температуре свыше плюс 333 °С до плюс 1200 °С,

где t - значение измеряемой температуры, °С.

По количеству термопар в одной зоне ТП выполняются одинарными.

По наличию контакта термопары с металлической частью защитной арматуры ТП выполнены с изолированной (И) термопарой.

Показатель тепловой инерции при коэффициенте теплоотдачи практически равном бесконечности в зависимости от исполнения ТП, с, не более: 0, 5.

Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре (25 ± 10) ос и относительной влажности от 30 до 80 %).

Диаметр монтажной части ТП, мм: 1,5.

Длина монтажной части ТП в зависимости от исполнения, мм: от 120 до 630.

Масса (в зависимости от исполнения) - от 0,352 до 0,420 кг.

Климатическое исполнение ТП - УХЛ4 (для внутренних поставок), ТВЗ или ТМ3, тип атмосферы IV (для поставок на экспорт) по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТП определяется следующими воздействующими факторами:

• - температура окружающего воздуха, ^оС - от плюс 15 до плюс 60;

• - относительная влажность, % - не более 90;

• - давление (абсолютное), МПа - от 0,085 до 0,1032;

• - объемная активность, Бк/л - не более 7,4^.10⁴;

• - мощность поглощенной дозы, Гр/с - не более 28,0^.10^-5 .

ТП относятся к категории II сейсмостойкости по НП-031-01.

ТП устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.

Головки ТП защищены от проникновения внутрь воды и пыли. Степень защиты IP67 по ГОСТ 14254-96.

ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Средний срок службы ТП - 10 лет.

Назначенный срок службы ТП - 5 лет.

Средняя наработка до отказа ТП - не менее 250000 ч.

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Преобразователь термоэлектрический - 1 шт. Прокладка 427.02.006 - 1 шт.

Паспорт 427.01 ПС Преобразователь термоэлектрический - 1 экз. (групповой паспорт на партию ТП единого исполнения до 10 шт.).

Руководство по эксплуатации 427.01 РЭ Преобразователь термоэлектрический ТХА-01, ТХК-01, ТХА-02, ТХК-02 - 1 экз. (на партию ТП до 25 шт.).

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации 427.01 РЭ.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 95 2380-92 Преобразователи термоэлектрические ТХА-01, ТХК-01, ТХА-02, ТХА-02. Технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Акционерное общество «Научно-исследовательский институт Научнопроизводственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»)

ИНН 5074070474

Адрес: 142103, Московская обл., г. Подольск, г. о. Подольск,

ул. Железнодорожная, 24

Тел.(495) 502-79-51, факс: (495) 543-33-63.

E-mail: npo@sialuch.ru

Web-сайт: www.sialuch.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru,

Уникальный номер в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1946

Лист № 1 Регистрационный № 13486-02 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХК-04

Преобразователи термоэлектрические (далее - ТП или термопреобразователи) ТХК-04 предназначены для непрерывного измерения температуры теплоносителя и металлоконструкций оборудования реакторных установок АЭС в атомной энергетике, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

• - первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

• - электрической изоляции;

крепежного устройства в виде штуцера М16х1,5:

• - защитной арматуры.

ТП имеют исполнения, отличающиеся длиной монтажной части.

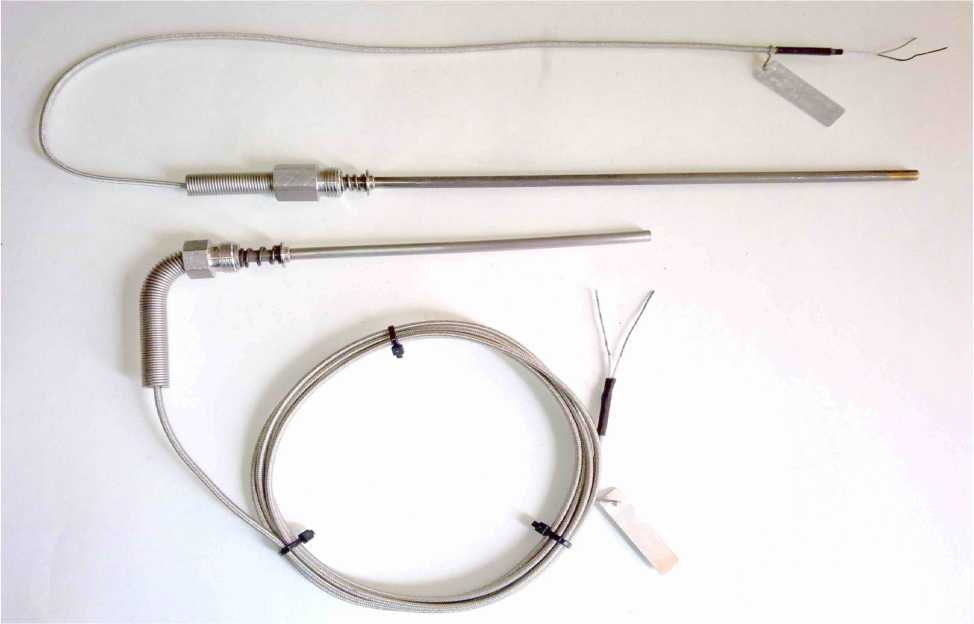

Фото общего вида термопреобразователей представлено на рисунке 1.

Рисунок 1 - ТП ТХК-04

Преобразователи термоэлектрические ТХК-04 изготавливают из термопарного кабеля КТМС (ХК) диаметром 6 мм, ТУ 16-505.757-75. Материал термоэлектродов: хромель (положительного) и копель (отрицательного).

Материал защитной арматуры - сталь 12Х18Н10Т (08Х18Н10Т) по ГОСТ 5632-72.

Диапазон измеряемых температур термопреобразователей:

• - от минус 40 до плюс 400 ⁰С - для ТП, предназначенных для использования в атомной энергетике;

• - от минус 40 до плюс 600 ос - для ТП общепромышленного применения.

Тип ТП - ТХК (хромель-копелевые), буквенное обозначение номинальной статической характеристики (далее - НСХ) преобразования ТП по ГОСТ 6616-94 - L.

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемого отклонения (Ад) ТЭДС ТП с длиной монтажной части 250 мм и более от НСХ при выпуске из производства:

At = ± 2,5 °С при температуре от минус 40 до плюс 360 °С,

At = ± (0,7 + 0,007 • t) при температуре свыше плюс 360 °С до плюс 800 °С,

где t - значение измеряемой температуры, °С.

Пределы допускаемого отклонения (Ад) ТЭДС ТП с длиной монтажной части менее 250 мм от НСХ при выпуске из производства:

Ад = ± [|At| + К • (250 - L) • (t - икр)-10-⁴], ^оС,

где L - длина монтажной части ТП, мм;

t - температура измеряемая, ^оС;

^кр - температура окружающей среды, ^оС;

К = 2,0, мм ^-1.

По наличию контакта термопары с защитной арматурой ТП выполняются с неизолированной (НИ) термопарой.

По количеству термопар в одной зоне ТП выполняются одинарными.

Показатель тепловой инерции при коэффициенте теплоотдачи практически равном бесконечности ТП, с, не более: 6.

Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре (25 ± 10) °С и относительной влажности от 30 до 80 %).

Диаметр монтажной части ТП, мм: 6.

Длина монтажной части ТП в зависимости от исполнения, мм: от 10 до 320.

Масса (в зависимости от исполнения), кг: от 0,160 до 0,225.

Климатическое исполнение ТП - УХЛ4 по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТП определяется следующими воздействующими факторами:

• - температура окружающего воздуха, ^оС - от плюс 5 до плюс 125;

• - относительная влажность, % - не более 90;

• - мощность поглощенной дозы гамма-излучения, Гр/ч - не более 1,0;

• - поглощенная доза гамма-излучения за 5 лет, Гр - не более 5,0 • 10⁴

ТП относятся к категории I сейсмостойкости по НП-031-01.

ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения V4 по ГОСТ Р 52931-2008.

ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Средний срок службы ТП - 10 лет.

Назначенный срок службы ТП - 5 лет.

Наработка до отказа ТП - не менее 250000 ч.

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Преобразователь термоэлектрический - 1 шт.

Паспорт 427.03 ПС Преобразователь термоэлектрический - 1 экз. (групповой паспорт на партию ТП до 10 шт.).

Руководство по эксплуатации 427.03 РЭ Преобразователь термоэлектрический ТХА-03, ТХК-03, ТХК-04, ТХА-05, ТХК-05 - 1 экз. (на партию ТП до 25 шт.).

приведены в Руководстве по эксплуатации 427.03 РЭ.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 95 2381-92 Преобразователи термоэлектрические ТХА-03, ТХК-03, ТХК-04, ТХА-05, ТХК-05. Технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Акционерное общество «Научно-исследовательский институт Научнопроизводственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»)

ИНН 5074070474

Адрес: 142103, Московская обл., г. Подольск, г. о. Подольск,

ул. Железнодорожная, 24 Тел.(495) 502-79-51, факс: (495) 543-33-63.

E-mail: npo@sialuch.ru

Web-сайт: www.sialuch.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1946

Лист № 1 Регистрационный № 16994-02 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА-08

Преобразователи термоэлектрические (далее - ТП или термопреобразователи) ТХА-08 предназначены для непрерывного измерения температуры воды реакторных установок АЭС в атомной энергетике, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

• - первичного преобразователятемпературы - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

• - электрической изоляции;

• - защитной арматуры.

ТП выполнен без крепежного устройства с головкой для подключения соединительных линий.

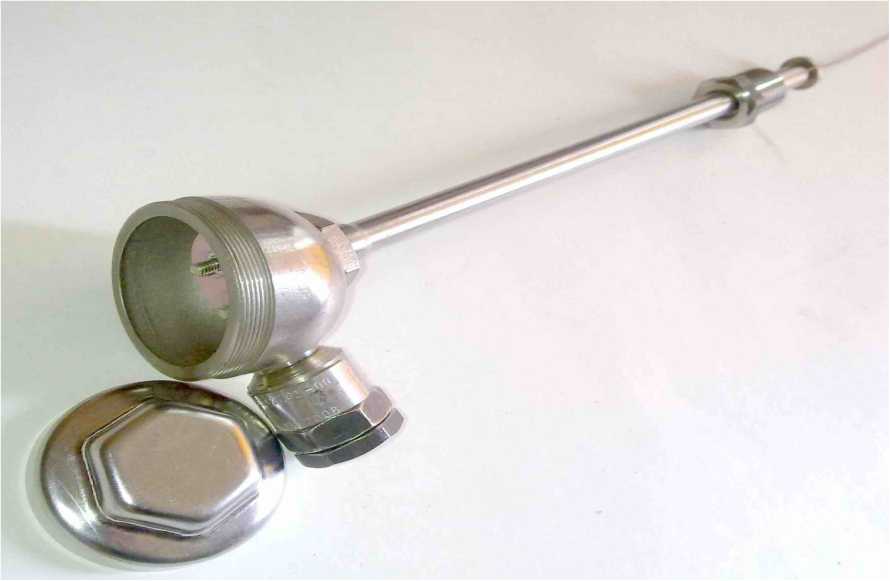

Фото общего вида термопреобразователя представлено на рисунке 1.

Рисунок 1 - ТП ТХА-08

Термопары термопреобразователей изготавливают из термопарного кабеля КТМС(ХА) диаметром 5 мм, ТУ 16-505.757-75.

Материал термоэлектродов: хромель (положительного) и алюмель (отрицательного).

Материал защитной арматуры ТП - сталь 12Х18Н10Т (08Х18Н10Т), ГОСТ 5632-72, ГОСТ 5949-75, ГОСТ 9941-81.

Диапазон измеряемых температур термопреобразователей:

• - от 0 до плюс 100^ОС - для ТП, предназначенных для использования в атомной энергетике;

• - от минус 40 до плюс 800 ос - для ТП общепромышленного применения.

Тип ТП - ТХА (хромель-алюмелевые), буквенное обозначение номинальной статической характеристики (далее - НСХ) преобразования ТП по ГОСТ 6616-94 - К.

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001:

At = ± 2,5 °С при температуре от минус 40 до плюс 333 °С,

At = ± 0,0075 • t при температуре свыше плюс 333 °С до плюс 1200 °С, где t - значение измеряемой температуры,°С.

По наличию контакта термопары с металлической частью защитной арматуры ТП выполнены с изолированной (И) термопарой.

По количеству термопар в одной зоне ТП выполняются одинарными.

Показатель тепловой инерции ТП при коэффициенте теплоотдачи практически равном бесконечности, с, не более: 5,0.

Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре (25 ± 10) ос и относительной влажности от 50 до 80 %).

Диаметр монтажной части ТП, мм: 5.

Длина монтажной части ТП, мм: 12500.

Масса, кг, не более - 1,8.

Климатическое исполнение ТП - УХЛ4 по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТП определяется следующими воздействующими факторами:

• 1) для погружаемой части:

• -  среда - вода;

• -  температура воды - до плюс 100 ^оС;

• -  давление - до 0,3 МПа;

• -  мощность экспозиционной дозы гамма-излучения, рад/ч - 7,2 •IO⁵;

• -  плотность потока нейтронов, 1/(см²^с) -240¹⁰;

• 2) для клеммной головки:

• -  среда - воздух;

• - относительная влажность - не более 85% при температуре до плюс 85 ^оС;

• - температура окружающего воздуха - (от плюс 5 до плюс 85) ^оС.

По устойчивости к помехам ТП относятся к группе исполнения III по ГОСТ Р 50746-2000.

ТП относятся к категории I сейсмостойкости по НП-031-01.

ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения L3 по ГОСТ Р 52931-2008.

ТП герметичен к рабочей среде. Класс герметичности V по ПНАЭ Г-7-019-89.

ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный срок службы ТП - 5 лет.

Назначенный ресурс 25000 ч.

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Термопреобразователь - 1 шт.

Паспорт ТХА-08.000 ПС Преобразователь термоэлектрический - 1 экз. (групповой паспорт на партию ТП до 25 шт.).

Руководство по эксплуатации ТХА-08.000 РЭ Преобразователь термоэлектрический - 1 экз. (на партию ТП до 25 шт.).

Сведенияо методиках (методах) измерений приведены в Руководстве по эксплуатации ТХА-08.000 РЭ.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 95  2672-2007  (ТХА-08.000ТУ) Преобразователь термоэлектрический.

Технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Акционерное общество «Научно-исследовательский институт Научнопроизводственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»)

ИНН 5074070474

Адрес: 142103, Московская обл., г. Подольск, г. о. Подольск,

ул. Железнодорожная, 24 Тел.(495) 502-79-51, факс: (495) 543-33-63.

E-mail: npo@sialuch.ru

Web-сайт: www.sialuch.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» августа 2022 г. № 1946

Регистрационный № 16995-02

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА-09

Преобразователи термоэлектрические (далее - ТП или термопреобразователи) ТХА-09 предназначены для непрерывного измерения температуры теплоносителя и металлоконструкций оборудования реакторных установок АЭС в атомной энергетике, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

• - первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

• - электрической изоляции;

• - защитной арматуры;

• - конструктивных элементов для крепления ТП на оборудовании.

ТП выполнены без головки для подключения соединительных линий.

Фото общего вида термопреобразователя представлено на рисунке 1.

Рисунок 1 - ТП ТХА-09

ТП имеют исполнения, отличающиеся диаметром и длиной монтажной части, диаметром защитной арматуры и наличием или отсутствием крепежного устройства.

Термопары термопреобразователей изготавливают из термопарного кабеля КТМС(ХА) диаметром 4 мм, ТУ 16-505.757-75.

Материал термоэлектродов: хромель (положительного) и алюмель (отрицательного).

Материал защитной арматуры ТП - сталь 12Х18Н10Т (08Х18Н10Т) ГОСТ 5632-72, ГОСТ 5949-75, ГОСТ 9941-81.

Диапазон измеряемых температур:

• - от 0 до плюс 500 °С - для ТП, предназначенных для использования в атомной энергетике;

• - от минус 40 до плюс 800 °С - для ТП общепромышленного применения.

Тип ТП - ТХА (хромель-алюмелевые), буквенное обозначение номинальной статической характеристики (далее - НСХ) преобразования ТП по ГОСТ 6616-94 - К.

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001:

At = ± 2,5 °С при температуре от минус 40 до плюс 333 °С,

At = ± 0,0075 • t при температуре свыше плюс 333 °С до плюс 1200 °С,

где t - значение измеряемой температуры, °С.

По наличию контакта термопары с металлической частью защитной арматуры ТП выполнены с изолированной (И) термопарой.

По количеству термопар в одной зоне ТП выполняются одинарными.

Показатель тепловой инерции при коэффициенте теплоотдачи практически равном бесконечности в зависимости от исполнения ТП, с, не более: 5 или 60.

Электрическое сопротивление изоляции между чувствительным элементом термопары и оболочкой кабеля, МОм, не менее: 100 (при температуре (25 ± 10) °С и относительной влажности от 50 до 80 %).

Диаметр монтажной части ТП в зависимости от исполнения, мм: 4 или 8.

Длина монтажной части ТП в зависимости от исполнения, мм: от 900 до 31500. Масса (в зависимости от исполнения) - от 7,81 до 13,99 кг.

Климатическое исполнение ТП - УХЛ4 по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТП определяется следующими воздействующими факторами:

• 1) для погружаемой части:

• - среда - воздух;

• -  давление в зависимости от исполнения, МПа: до 0,2 или до 0,4;

• -  мощность экспозиционной дозы гамма-излучения, рад/ч - 3,6 • 10⁵;

• 2) плотность потока нейтронов, 1/(см²* с) - 4*10¹⁰;

• 3) для свободных концов:

• - среда - воздух;

• - относительная влажность - не более 80 % при температуре до плюс 80 ^оС;

• - температура окружающего воздуха - до плюс 155 ^оС.

По устойчивости к помехам ТП относятся к группе исполнения III по ГОСТ Р 50746-2000.

ТП относятся к категории I сейсмостойкости по НП-031-01.

ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения L3 по ГОСТ Р 52931-2008.

ТП герметичен к рабочей среде. Класс герметичности V по ПНАЭ Г-7-019-89.

ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный срок службы ТП - 5 лет.

Назначенный ресурс 25000 ч.

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Термопреобразователь - 1 шт. (исполнение в соответствии с заказом).

Паспорт ТХА-09.000 ПС «Преобразователь термоэлектрический» - 1 экз. (групповой паспорт на партию ТП до 25 шт.).

Руководство по эксплуатации ТХА-09.000 РЭ Преобразователь термоэлектрический- 1 экз. (на партию ТП до 25 шт.).

Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации ТХА-09.000 РЭ.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 95 2673-2007 (ТХА-09.000 ТУ) Преобразователи термоэлектрические. Технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Акционерное       общество       «Научно-исследовательский       институт

Научно-производственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»)

ИНН 5074070474

Адрес: 142103, Московская обл., г. Подольск, г. о. Подольск,

ул. Железнодорожная, 24

Тел.(495) 502-79-51, факс: (495) 543-33-63.

E-mail: npo@sialuch.ru

Web-сайт: www.sialuch.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13.
