№1759 от 20.07.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 343666
ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1759 от 20.07.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
20 июля 2022 г.
1759
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Фелералкного агентства по техническому
регулированию и метролог
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 02A8CACOOOFAAD21844EF916F2181S60DB Кому выдан: Потемкин Борис Михайлович Действителен: с 10.12.2021 до 10.12.2022
Заместитель Руководителя
Б.М.Потемкин
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1759 Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Методики поверки для СИ, находящихся в эксплуатации |
Методики поверки для СИ, изготовленных после даты издания настоящего приказа |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Расходомеры-счетчики массовые |
OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 |
OPTIMASS 1400 S25 зав. № R21000000 8400467, OPTIMASS 1400 S40 зав. № R21000000 8500477, OPTIMASS 1400 S40 зав. № R21000000 8500465, OPTIMASS 2400 S150 зав. № R21000000 8800464, OPTIMASS 2400 S250 |
77658-20 |
РТ-МП-6369-449-2019, МИ 3288-2010, МИ 2816-2012, МП 208-019-2022 |
МП 208-019-2022, МИ 3288-2010, МИ 2816-2012 |
13.05.2022 |
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Самарская обл. |
ФГБУ «ВНИИМС», г. Москва |
|
зав. № R21000000 8900476, OPTIMASS 2400 S250 зав. № R21000000 8900677, OPTIMASS 6400 S15 зав. № R21000000 7300378, OPTIMASS 6400 S25 зав. № R22000000 7400522, OPTIMASS 6400 S25 зав. № R21000000 7700463, OPTIMASS 6400 S 25 зав. № OM-008Т |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1759
Лист № 1 Регистрационный № 77658-20 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400
Назначение средства измеренийРасходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 предназначены для измерений массового расхода (массы), температуры и плотности жидкости, эмульсии, суспензии и газа, а также вычислений объемного расхода (объема) жидкости и газа, концентрации веществ
Описание средства измеренийПринцип работы расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 основан на измерении сил Кориолиса, возникающих в колебательной системе. Величина силы Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально массовому расходу.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с измерительных датчиков, и обрабатывается преобразователем сигналов. После обработки преобразователь сигналов отображает измерительную информацию на жидкокристаллическом дисплее, а также преобразует ее в виде нормированных аналоговых (токовых и/или частотно-импульсных) и цифровых сигналов. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи температурного датчика.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 состоят из двух частей:
-преобразователя расхода первичного OPTIMASS -1000, -2000 или -6000;
- преобразователя сигналов MFC 400.
Преобразователь расхода первичный и преобразователь сигналов могут быть единой конструкцией или разнесены на некоторое расстояние.
Преобразователь расхода первичный состоит из двух или четырех измерительных труб, закрепленных своими концами в упругих подвесах, одной или двух катушек возбуждения и двух или четырех сенсоров.
Измерительные трубы изготавливают из хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).
Общий вид расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлен на рисунках 1.1 и 1.2.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют следующие варианты присоединения к трубопроводу:
-
- фланцевое;
-
- резьбовое;
-
- специальное «гигиеническое» присоединение.
По спецзаказу доступны другие типа присоединений.
Преобразователи расхода первичные по спецзаказу могут поставляться в следующих модификациях:
-
- с обогревающим кожухом;
-
- с системой аварийного дренирования.
Преобразователи расхода первичные OPTIMASS 1000 и OPTIMASS 2000 могут поставляться только в стандартных температурных исполнениях.
Преобразователи расхода первичные OPTIMASS 6000 могут поставляться в следующих температурных исполнениях:
-
- стандартное исполнение;
-
- криогенное исполнение;
-
- высокотемпературное исполнение.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания преобразователя расхода первичного. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 выпускаются в следующих исполнениях:
С - компактное исполнение. Преобразователь сигналов установлен непосредственно на преобразователе расхода первичном и имеет с ним жесткую механическую связь.
F - разнесенное исполнение. Преобразователь сигналов соединен с преобразователем расхода первичным сигнальным кабелем (поставляется производителем).
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 имеют аналоговые, частотно-импульсные выходы и выход состояния, а также вход для управления. Подключения к промышленной сети осуществляется по протоколам HART, Foundation Fieldbus, Profibus DP/PA, Modbus, Profinet, Bluetooth, EtherNet/IP.
Условное обозначение расходомеров-счетчиков массовых OPTIMASS 1400, OPTI-MASS 2400, OPTIMASS 6400:
Расходомеры-счетчики массовые OPTIMASS Х YYY Z
где Х - тип первичного преобразователя (1, 2, 6);
YYY - тип преобразователя сигналов (400);
Z - исполнение расходомера (С, F).
По требованию заказчика предусмотрено ограничение доступа к настройкам у расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 посредством установки перемычки в положение «защита» представлена на рис. 2.1 с последующей пломбировкой.
Пломбировка расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 представлена на рисунках 2.2.
Заводской номер, наносятся типографическим методом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов.
Нанесение знака поверки на расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 не предусмотрено.
Знак утверждения типа наносится типографическим методом на маркировочные таблички.
а) MFC 400С б) MFC 400F
Рисунок 1.1 - Общий вид преобразователя сигналов MFC 400.

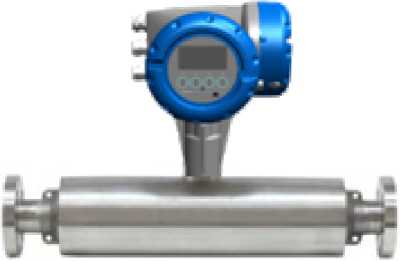

в) OPTIMASS 1400C

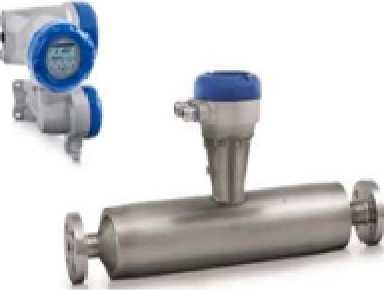

г) OPTIMASS 1400F

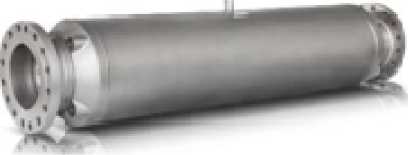

д) OPTIMASS 2400C

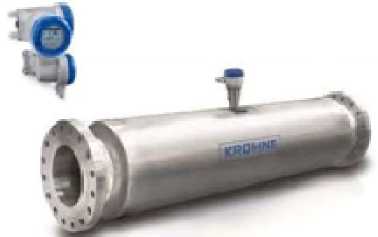

е) OPTIMASS 2400F

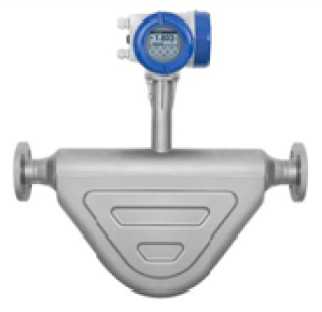

ж) OPTIMASS 6400C
Рисунок 1.2 - Общий вид расходомеров-счетчиков массовых OPTIMASS 1400,

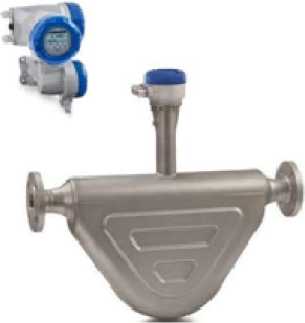

и) OPTIMASS 6400F
OPTIMASS 2400, OPTIMASS 6400.

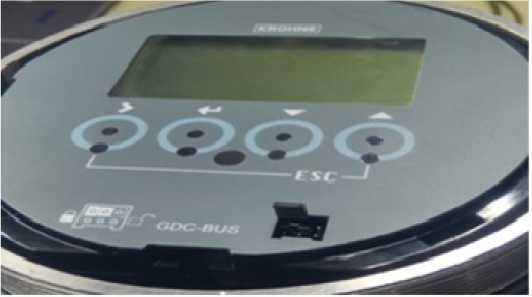

Рисунок 2.1 - Установка перемычки.
Рисунок 2.2 - Пломбировка.
Рисунок 3 - Место нанесения маркиро- Рисунок 4 - Место нанесения знака утверждения вочной таблички типа и заводского номера
Идентификационные данные программного обеспечения (ПО) расходомеров-счетчиков массовых OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 приведены в таблице 1. Примечание
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное название ПО |
Electronic revision (ER) |
|
Номер версии (идентификационный номер) ПО |
1.0.хх; 2.0.хх; 2.1.хх; 2.2.хх; 5.0.xx |
|
Цифровой идентификатор ПО |
не отображается |
|
Примечание - Символами «х» обозначено идентификационное наименование ПО, не влияющее на метрологические характеристики | |
Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, концентрацию, скорость потока. Выводит измеренные и вычисленные параметры на дисплей, и передает результатов измерений по цифровым, и аналоговым выходам.
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:
-
- «высокий», при пломбировке преобразователя сигналов MFC 400;
-
- «средний» без пломбировки преобразователя сигналов MFC 400.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Исполнение |
1400 |
2400 |
6400 |
|
Типоразмер |
от 15 до 50 |
от 100 до 400 |
от 8 до 250 |
|
Максимальный массовый расход жидкости, т/ч |
от 6,5 до 170 |
от 420 до 4600 |
от 0,9 до 1500 |
|
Максимальный массовый расход газа1), кг/ч |
от 51,34^рр1) до 912,52-рр1) |
от 1440^рр1) до 16200^рр1) |
от 10,6-рр 1}до 10070^рр1) |
|
Максимальный объёмный расход жидкости2), м3/ч |
от 6,5 до 170 |
от 420 до 4600 |
от 0,9 до 1500 |
|
Максимальный объёмный расход газа, м3/ч |
от 51,34 до 912,52 |
от 1440 до 16200 |
от 10,6 до 10070 |
|
Диапазон измерений плотности, кг/м3 |
от 1 до 3000 | ||
|
Диапазон измерений температуры 3), °С |
от -40 до +130 |
от -45 до +130 |
от -200 до +400 |
|
Максимальное рабочее давление, МПа |
10 |
18 |
20 |
|
1 ’ рр - Рабочая плотность среды, кг/м3
| |||
Таблица 3 - Метрологические характеристики (погрешности расходомеров)
|
Наименование характеристики |
Значение | ||
|
Исполнение расходомеров-счётчиков массовых OPTIMASS |
1400 |
24OO |
64OO |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
±1 |
±(0,5+0,0054)^ |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3
|
±5 2), ±2 ±0,5 |
±2, ±1 ±0,3 |
±3, ±2, ±1 ±0,3 |
|
Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) жидкости, % |
±0,153); ±0,23); ±O,253); ±0,53) |
±0,14); ±0,24); ±O,254); ±0,54) |
±0,14); ±0,24); ±O,254); ±0,54) |
|
Пределы допускаемой основной относительной погрешности измерений массового расхода (массы) газа(пределы допускаемой основной относительной погрешности вычисления объема и объемного расхода газа при стандартных условиях без учета методической погрешности определения плотности при стандартных условиях), %, 3) |
±0,5 |
±0,35 |
±0,35 |
|
Пределы допускаемой основной относительной погрешности измерений объемного расхода (объема) жидкости, %
|
: = yl^2M + 5} 5) | ||
|
±0,25 |
±0,15 |
±0,15 | |
G - текущее значение массового расхода, т/ч).
дм - относительная погрешность измерений массового расхода (массы), %; др - относительная погрешность измерений плотности, %. | |||
Таблица 4- Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Исполнение расходомеров-счетчиков массовых OPTIMASS |
1400 |
2400 |
6400 |
|
Максимальное рабочее давление, МПа, не более |
10 |
18 |
20 |
|
Параметры электрического питания: а) напряжение постоянного тока, В б) напряжение переменного тока, В в) напряжение постоянного/переменного тока, В |
_ + 30 % 24 - 55 % (от 100 до 230) -15 % 24 +10% / +30% 24 -15% ' -25% | ||
|
Потребляемая мощность, Вт (В • А), не более |
12 (22) | ||
|
Диапазоны настройки выходных сигналов:
|
от 0 до 20, от 4 до 20 1) от 1 до 10000 от 0,01 до 10000 от 0,05 до 2000 | ||
|
Масса, кг, не более
|
5,7 | ||
|
150 |
1500 |
1200 | |
|
Габаритные размеры (ДхШ*В), мм, не более 2)
|
277x202x295,8 | ||
|
944x220x479,6 |
2762x260,5x770,0 |
2210x260,5x1403 | |
|
Маркировка взрывозащиты
TIMASS 1400C, 2400C, 6400C
OPTIMASS 1000F, 2000F, 6000F
|
Ga/Gb Ex db ia [ia Ga] IIC T6.. ,T1 X Ga/Gb Ex db e ia [ia Ga] IIC T6.T1 X Ga/Gb Ex db ia IIC T6.T1 X Ga/Gb Ex db e ia IIC T6.T1 X Ex tb [ia Da] IIIC T70 °С. Т270 °C Db X Ex tb IIIC T70 °C. Т270 °C Db X 0Ex ia IIC T6.T1 Ga X Ex ia IIIC T70 °С...Т440 °C Da X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db e [ia Ga] IIC T6 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb [ia Da] IIIC T75 °C Db Х Ex tb IIIC T75 °C Db Х | ||
|
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015): |
IP66/IP67 | ||
|
Наименование характеристики |
Значение | ||
|
Условия эксплуатации: температура окружающей среды 2), °С
|
от -60 32 до +65 42 от -60 32 до +65 от 84,0 до 106,7 99 | ||
|
рабочий диапазон температуры измеряемой среды, °С |
от -40 до +130 |
от -45 до +130 |
от -70 до +230 (стандартное исполнение) от -200 до +40 (криогенное исполнение) от -50 до +400 (высокотемпературное исполнение) |
1) Используется с наложенным сигналом HART.
12 При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его
обновления снижается, работоспособность расходомера сохраняется.
32 Для невзрывозащищенных приборов. Для взрывозащищенных минус 55 °С.
42 Для некоторых вариантов конфигурации: до +60 °С.
Наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 |
1 шт. | |
|
Паспорт |
|
1 экз. |
|
Руководство по эксплуатации |
8.2400.28РЭ 12 8.1000.28РЭ 12 8.2000.28РЭ 12 8.2450.28РЭ 12 8.2401.28РЭ 12 8.6000.28РЭ 12 |
1 экз. |
|
12 Допускается поставка в количестве 1 экземпляра на партию 12 Поставляется в соответствии с заказом | ||
Приведены в разделах 1.5 документов «Первичный преобразователь OPTIMASS 1000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.1000.28РЭ», «Первичный преобразователь OPTIMASS 2000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2000.28РЭ», «Первичный преобразователь OPTIMASS 6000. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.6000.28РЭ».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 26.51.52-020-33530463-2019 Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400» Технические условия.
ИзготовительОбщество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)
ИНН 6318107839
Адрес: 443004 Самарская область, Волжский район, поселок Верхняя Подстепновка, дом 2
Телефон: +7(846) 230-03-70
Факс: +7(846) 230-03-11
Web-сайт: http://www.krohne.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
В части вносимых изменений
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
