№1704 от 11.07.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 341091
ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1704 от 11.07.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 июля 2022 г.
1704
Москва
О внесении изменений в сведения об утверященных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 авгуота 2020 г. Ко 2906^
4. Контроль за испои [ениё^ддаи^ЗЩВДетДОляю
за собой.
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: O29D1O9BO0OBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «11» июля 2022 г. № 1704
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведе ния |
Устанавливаемые сведе ния |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Профилемеры метеорологические температурные |
MTP-5 |
69577-17 |
Общество с ограниченной ответственностью «Научно-производственная организация «Атмосферные технологии» (ООО «НПО «АТТЕХ»), 141700, Московская область, г. Долгопрудный, ул. Заводская, д. 7 |
Общество с ограниченной ответственностью «Научно-производственная организация «Атмосферные технологии» (ООО «НПО «АТТЕХ»), 141701, Московская область, г. Долгопрудный, проезд Лихачевский, д. 4, стр. 1 |
Общество с ограниченной ответственностью «Научно-производственная организация «Атмосферные технологии» (ООО «НПО «АТТЕХ»), Московская область, г. Долгопрудный | ||
|
2. |
Модули ввода-вывода измерительные |
серии МКСО |
71586-18 |
ЗАО «ЭМИКОН», г. Москва |
АО «ЭМИКОН», г. Москва |
Акционерное общество «ЭМИКОН» (АО «ЭМИКОН»), г. Москва | ||
|
3. |
Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО |
71585-18 |
ЗАО «ЭМИКОН», г. Москва |
АО «ЭМИКОН», г. Москва |
Акционерное общество «ЭМИКОН» (АО «ЭМИКОН»), г. Москва | |||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2022 г. № 1704
Лист № 1 Регистрационный № 69577-17 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Профилемеры метеорологические температурные МТР-5
Назначение средства измеренийПрофилемеры метеорологические температурные МТР-5 предназначены для дистанционного измерения термодинамической температуры атмосферы в зависимости от высоты (профиля термодинамической температуры атмосферы).
Описание средства измеренийПринцип действия профилемера метеорологического температурного МТР-5 (далее -профилемер МТР-5) основан на преобразовании теплового излучения атмосферы в пропорциональное значение напряжения постоянного тока.
Профилемер МТР-5 выполняет термическое зондирование пограничного слоя атмосферы. Термическое зондирование пограничного слоя осуществляется приемом собственного теплового радиоизлучения атмосферы на различных зенитных углах в максимуме полосы поглощения кислорода на частоте 56,6 ГГц.
Профилемер МТР-5 состоит из измерительного блока, датчика внешней температуры с метеозащитой, блока питания и основания для установки прибора (установочной платформы).
В состав измерительного блока входят: микроволновый приемник теплового излучения атмосферы, антенная система, метеозащита с радиопрозрачным окном.
В состав антенной системы входит рупорная антенна, сканирующее устройство с шаговым двигателем, зеркало-рефлектор, оптоэлектрические датчики положения рефлектора.
Прием теплового излучения атмосферы с разных зенитных направлений в диапазоне от 0 до 90о проводится путем механического вращения зеркала-рефлектора, установленного на одной геометрической оси с неподвижной рупорной антенной.
Излучение атмосферы, интенсивность которого пропорциональна радиояркостной температуре, для каждого зенитного направления последовательно подается на вход приемника, где преобразуется в пропорциональное значение напряжения постоянного тока.
Усиленные и продетектированные сигналы подаются на вход платы микропроцессора, связанной с персональным компьютером (далее - ПК).
Измеренные сигналы с помощью устанавливаемого с CD-ROM, входящего в комплект поставки, программного обеспечения (далее - ПО) преобразуются в профиль термодинамической температуры атмосферы.
Минимальные системные требования к ПК:
- операционная система Windows'9x, Windows 2000;
- процессор Pentium 1 ГГц и выше;
- наличие свободного места на жестком диске более 3 ГБ. Внешний вид профилемера МТР-5 представлен на рисунке 1.
Элементы профилемера МТР-5, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклеек) и лакокрасочного покрытия.
Место пломбирования профилемера МТР-5 от несанкционированного доступа представлено на рисунке 1.
1
4
2
_*
Место пломбирования
-
1 - блок измерительный
-
2 - установочная платформа (основание)
-
3 - датчик внешней температуры с метеозащитой
-
4 - комплект соединительных кабелей
-
5 - блок питания

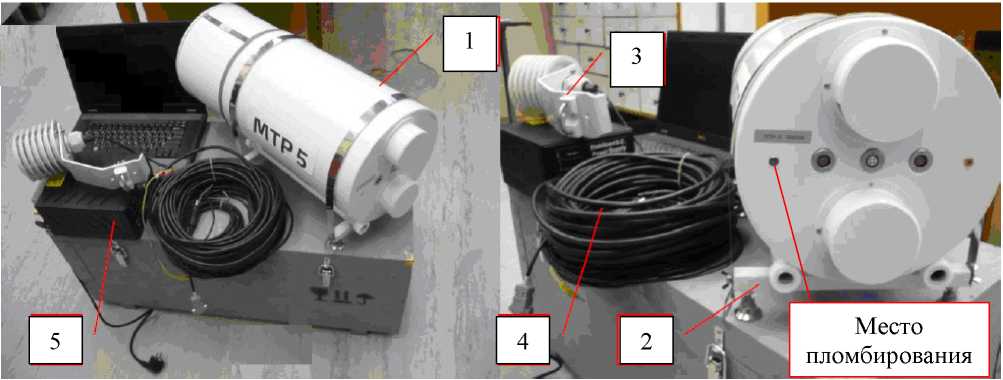

Рисунок 1 - Общий вид профилемера МТР-5
Заводской номер наноситься на шильдик задней стенки измерительного блока, типографским способом.
Программное обеспечениеПО устанавливается на ПК, функционирует в операционной системе семейства Windows, которая доступна пользователю.
ПО выполняет функции:
-
- обеспечения алгоритма измерений и калибровочных процедур;
-
- сохранения результатов измерений;
-
- контроль показаний датчиков измерительной системы и обеспечение технологии самотестирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Таблица 1 - Идентификационные данные (признаки) ПО профилемера МТР-5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МТР5РЕ.ехе |
|
Номер версии (идентификационный номер) ПО |
14.4.20120406 |
|
Цифровой идентификатор ПО |
1 062 912 (размер файла в байтах) |
Таблица 2 - Метрологические характеристики профилемеров МТР-5
|
Наименование характеристики |
Значение |
|
Доверительные границы (при доверительной вероятности Р = 0,95) абсолютной погрешности измерений термодинамической температуры приземного слоя атмосферы внешним датчиком температуры профилемера МТР-5, °С |
±0,35 |
|
Нелинейность градуировочной характеристики микроволнового приемника теплового излучения атмосферы, % |
±5 |
|
Чуствительность микроволнового приемника теплового излучения атмосферы при постоянной времени т=1, К |
0,1 |
|
Относительная нестабильность коэффициента передачи микроволнового приемника теплового излучения атмосферы в рабочих условиях эксплуатации за 18 часов, % |
±0,5 |
|
Центральная частота микроволнового приемника теплового излучения атмосферы, ГГц |
56,6±0,1 |
|
Ширина амплитудно-частотной характеристики микроволнового приемника теплового излучения атмосферы по уровню минус 10 дБ, ГГц |
0,6 |
|
Ширина диаграммы направленности антенной системы по уровню минус 3 дБ, не более |
3° |
|
Диапазон измерений радиояркостной температуры, К |
от 224 до 324 |
|
Доверительные границы абсолютной погрешности измерений радиояркостной температуры атмосферы (при доверительной вероятности Р = 0,95), К |
±1,2 |
|
Диапазон измерений термодинамической температуры атмосферы, °С |
от - 50 до + 50 |
|
Доверительные границы абсолютной погрешности измерений термодинамической температуры атмосферы (при доверительной вероятности Р = 0,95), °С |
±2,5 |
|
Диапазон высот измерений профиля термодинамической температуры атмосферы от уровня установки, м |
от 0 до 1000 |
|
Пределы допускаемой относительной погрешности определения высоты измеряемых слоев атмосферы, % |
±25 |
|
Дискретность представления профиля термодинамической температуры атмосферы, м, не более: - в диапазоне высот от 0 до 100 м |
25 |
|
- в диапазоне высот св. 100 до 1000 м |
50 |
|
Длительность однократного цикла измерений профиля термодинамической температуры атмосферы, мин, не более |
5 |
|
Стабильность поддержания температуры системы терморегулирования, °С |
40+2 |
Таблица 3 - Основные технические характеристики профилемеров МТР-5
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима после включения питания, мин, не более |
60 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Масса измерительного блока, кг, более |
25 |
|
Габаритные размеры измерительного блока, мм, не более: - длина |
810 |
|
- диаметр |
390 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от -50 до +50 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
95 |
наносится на заднюю панель измерительного блока методом термопечати и на титульный лист документа «Профилемер метеорологический температурный МТР-5. Руководство по эксплуатации АТМР 416311.001 РЭ» типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность профилемеров МТР-5
|
Наименование |
Обозначение |
Количество |
|
Профилемер метеорологический температурный МТР-5 в составе: |
1 шт. | |
|
- блок измерительный |
АТМР 416311.001.001 |
1 шт. |
|
- датчик внешней температуры с метеозащитой |
АТМР 416311.001.002 |
1 шт. |
|
- блок питания |
АТМР 416311.001.003 |
1 шт. |
|
- основание |
АТМР 416311.001.004 |
1 шт. |
|
- кабели соединительные |
АТМР 416311.001.005 |
3 шт. |
|
Программное обеспечение на CD-ROM |
МТР5РЕ.ехе |
1 шт. |
|
Руководство по эксплуатации |
АТМР 416311.001 РЭ |
1 экз. |
|
Паспорт |
АТМР 416311.001 ПС |
1 экз. |
|
Методика поверки |
1 экз. |
«Профилемер метеорологический температурный МТР-5. Руководство по эксплуатации АТМР 416311.001 РЭ», раздел 4 «Использование профилемера»
Нормативные и технические документы устанавливающие требования к профилемерам метеорологическим температурным МТР-5МИ 2605-2000 ГСИ. Государственная поверочная схема для средств измерений плотности энергетической яркости и яркостной температуры в микроволновой области спектра (18,1 - 118,3) ГГц
Профилемер метеорологический температурный МТР-5. Технические условия ТУ 4311-001-66124844-11
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная организация «Атмосферные технологии» (ООО «НПО «АТТЕХ»)
ИНН 5008054039
Адрес: 141701, Московская область, г. Долгопрудный, проезд Лихачевский, д. 4, стр. 1 Телефон: 8(916) 870-58-56
Е-mail: rpo.attex@gmail.com
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30002-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2022 г. № 1704
Лист № 1 Регистрационный № 71586-18 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули ввода-вывода измерительные серии МКСО
Назначение средства измеренийМодули ввода-вывода измерительные серии МКСО (далее - модули) предназначены для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока, сопротивления постоянному току, а также для воспроизведения аналоговых сигналов силы постоянного тока.
Описание средства измеренийПринцип действия модулей основан на аналого-цифровом преобразовании поступающих на их входы сигналов в виде электрического сопротивления и силы постоянного электрического тока. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока.
Модули используются в составе блоков ввода-вывода БВВ, БВВ-01, БВВ-02 и БВВ-03 (далее - блоков) многофункционального контроллера связи с объектом серии МКСО и используются для ввода и/или вывода аналоговых сигналов в системах автоматизации технологических процессов.
Модули работают под управлением блока коммуникационного БК (далее - БК); для связи модулей с БК используется интерфейс RS-485, протоколы EMIBUS или MODBUS RTU. БК считывает измеренные значения сигналов в виде цифрового кода от модулей ввода аналоговых сигналов, а также осуществляет запись в модули вывода аналоговых сигналов кода, задающего уровень аналогового сигнала на выходе модуля.
Модули выполнены в виде многослойных печатных плат с закрепленными на них металлическими крышками-экранами. На лицевой стороне модуля находится металлическая планка, на которую выведены элементы индикации, выключатель питания датчика (при наличии) и винты крепления модуля к корпусу блока БВВ. На задней части модуля находится разъем, с помощью которого модуль подключается к блоку. В левой части разъема располагаются контакты, подключаемые к системной магистрали блока БВВ, в правой части -контакты объектовых цепей, которые выводятся на клеммники блока. В один блок БВВ может быть установлено до 16 модулей, блок с модулями располагается в шкафу СА вертикально.
Модули содержат две основные части - объектовую и системную. В объектовой части расположены элементы защиты от импульсных перенапряжений, входные фильтры и аналогоцифровые преобразователи (АЦП) модулей ввода аналоговых сигналов, а также цифроаналоговые преобразователи (ЦАП) и схемы формирования выходных сигналов для модулей вывода аналоговых сигналов. Основой системной части является микроконтроллер, управляющий работой АЦП, ЦАП и обеспечивающий связь модуля с блоком БК, самодиагностику модуля, системную индикацию и ряд других функций. Системная часть также содержит формирователи интерфейса RS-485, схему гальванической изоляции и ряд других узлов.
Питание модулей осуществляется от системной магистрали блока по резервированным линиям.
Модули ввода аналоговых сигналов имеют обозначения Ai001, Ai004, Ai005, Ai006, Ai901, Ai904 и предназначены для измерительного преобразования аналоговых сигналов силы постоянного тока и сопротивления постоянному току. Модули вывода аналоговых сигналов имеют обозначения Ao001, Ao002 и предназначены для воспроизведения выходных аналоговых сигналов силы постоянного тока.
Пломбирование модулей не предусмотрено.
Место нанесения знака утверждения типа Рисунок 1 - Общий вид модулей

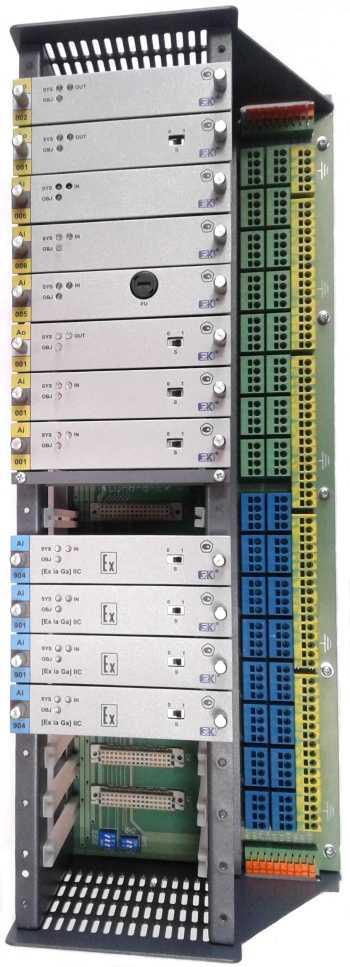

Рисунок 2 - Общий вид модулей в составе блока БВВ
Программное обеспечениеПрограммное обеспечение (ПО) модулей функционально разделено на две группы: встроенное программное обеспечение модулей МКСО (ВПО модулей МКСО) и сервисное программное обеспечение (СПО) «Пакет прикладных программ тестирования модулей МКСО» (СПО МКСО), устанавливаемое на персональный компьютер.
ВПО модулей МКСО устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики модулей нормированы с учетом влияния программного обеспечения. Текущие значения идентификационных признаков конкретного экземпляра модуля устанавливается в процессе первичной поверки и указываются в паспорте на конкретный экземпляр модуля.
СПО МКСО позволяет выполнять:
-
- изменение коэффициентов программной фильтрации входного сигнала;
-
- отображение считанного из модулей ввода кода, который является результатом измерений в каналах ввода аналоговых сигналов;
-
- переключение диапазонов входного сигнала модулей Ai004 и Ai904;
-
- запись в модули вывода кода, задающего уровень аналогового сигнала в каналах вывода;
-
- отображение считанных из модулей идентификационных данных ВПО;
-
- отображение настроек и параметров качества связи;
-
- программную настройку модулей ввода при помощи калибровочных коэффициентов с записью калибровочных коэффициентов в энергонезависимую память. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | ||||||||
|
Наименование программного обеспечения |
ВПО модуля Ai001 |
ВПО модуля Ai004 |
ВПО модуля Ai005 |
ВПО модуля Ai006 |
ВПО модуля Ai901 |
ВПО модуля Ai904 |
ВПО модуля Ao001 |
ВПО модуля Ao002 |
СПО «Пакет прикладных программ тестирования модулей МКСО» |
|
Идентификационное наименование ПО |
Ai001 |
■'Г о о |
Ai005 |
о о |
Ai901 |
Ai904 |
Ao001 |
Ao002 |
Пакет прикладных программ тестирования модулей МКСО |
|
Номер версии (идентификационный номер ПО) |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
Х.1.Х*, не ниже 1.1.3 |
|
Цифровой идентификатор ПО |
отсутствует (исполняемый код недоступен для считывания и модификации) |
по номеру версии | |||||||
|
Примечание: * - номер версии метрологической значимой части ВПО модулей МКСО и СПО МКСО определяют одной цифрой, в качестве букв «Х» могут использоваться любые символы. | |||||||||
СПО МКСО не дает доступа к исполняемому коду ВПО модулей МКСО и не позволяет вносить в него изменения. Программная защита метрологически значимой части ВПО и результатов измерений реализована на основе системы паролей и идентификации контрольной суммы калибровочных коэффициентов. Механическая защита ВПО модулей МКСО реализована в виде одноразовой наклейки-пломбы, при помощи которой опечатан разъём программирования микроконтроллера, в памяти которого хранится ВПО.
Уровень защиты ПО модулей «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
модули ввода аналоговых сигналов | |
|
модуль Ai001 | |
|
Сигналы на входе (внешний или внутренний источник питания), 1 канал, мА |
от 0 до 20 |
|
Сигналы на выходе, единиц кода |
от 0 до 13653 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±0,05 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,025 |
|
модуль Ai004 | |
|
Сигналы на входе, 1 канал, Ом |
от 40 до 90; от 80 до 180 |
|
Сигналы на выходе, единиц кода |
от 0 до 16000 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,05 |
|
модуль Ai005 | |
|
Сигналы на входе, (внешний источник питания) 1 канал, мА |
от 0 до 20 |
|
Сигналы на выходе, единиц кода |
от 0 до 213 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±1,6 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,8 |
|
модуль Ai006 | |
|
Сигналы на входе, (внутренний источник питания), 1 канал, мА |
от 0 до 20 |
|
Сигналы на выходе: 1 канал, единиц кода 1 канал (копия входа), мА |
от 0 до 16000 от 0 до 20 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования входного канала, % |
±0,05 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования выходного канала, % |
±0,1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, входного канала, %/10 °С |
±0,025 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, выходного канала, %/10 °С |
±0,05 |
|
модуль Ai901 | |
|
Сигналы на входе (внешний или внутренний источник питания), 1 канал, мА |
от 0 до 20 |
|
Сигналы на выходе, единиц кода |
от 0 до 13653 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±0,05 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,025 |
|
модуль Ai904 | |
|
Сигналы на входе, 1 канал, Ом |
от 40 до 90; от 80 до 180 |
|
Сигналы на выходе, единиц кода |
от 0 до 16000 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,05 |
|
модули вывода аналоговых сигналов | |
|
модуль Ao001 | |
|
Сигналы на входе, единиц кода |
от 0 до 4000 |
|
Сигналы на выходе, (внешний или внутренний источник питания), 1 канал, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±0,075 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,035 |
|
модуль Ao002 | |
|
Сигналы на входе, единиц кода |
от 0 до 4000 |
|
Сигналы на выходе, (внутренний источник питания), 2 идентичных канала, (дублированный выход), мА |
от 0 до 20 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности от изменения температуры окружающей среды, %/10 °С |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: -температура окружающей среды, °С
|
от +21 до +25 85 от 84 до 107 |
|
Рабочие условия применения -температура окружающей среды, °С
|
от -25 до + 60 85 от 84 до 107 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19 до 27 |
|
Габаритные размеры модулей (высотах ширинах длина), мм, не более |
140x23x105 |
|
Масса модуля, кг, не более |
0,2 |
|
Средняя наработка на отказ То, ч, не менее |
100000 |
наносится на модули методом наклейки или трафаретной печати на титульные листы эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
модули измерительные серии МКСО, в т.ч.: модуль ввода аналоговых сигналов Ai001 (по заказу); модуль ввода аналоговых сигналов Ai004 (по заказу); модуль ввода аналоговых сигналов Ai005 (по заказу); модуль ввода аналоговых сигналов Ai006 (по заказу); модуль ввода аналоговых сигналов Ai901 (по заказу); модуль ввода аналоговых сигналов Ai904 (по заказу); модуль вывода аналоговых сигналов Ao001 (по заказу); модуль вывода аналоговых сигналов Ao002 (по заказу) |
АЛГВ.426431.084 АЛГВ.426431.085 АЛГВ.426431.089 АЛГВ.426431.090 АЛГВ.426431.086 АЛГВ.426431.087 АЛГВ.426435.023 АЛГВ.426435.025 |
количество в соответствии с заказом |
|
Паспорт |
АЛГВ. 42643X. XXX П С |
количество в соответствии с заказом |
|
Методика поверки |
АЛГВ.420609.031 И1 |
1 экз. |
|
Комплект эксплуатационной документации на электронном носителе*: Руководство по эксплуатации Руководство пользователя |
АЛГВ.426431.ХХХ РЭ АЛГВ.420609.040 Д1 |
1 экз. 1 экз. |
|
Упаковка |
- |
1 шт. |
|
Примечание: * - поставляется по отдельному требованию, в соответствии с условиями договора поставки | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к модулям ввода-вывода измерительным серии МКСОАЛГВ.420609.031 ТУ Модули ввода-вывода измерительные серии МКСО. Технические условия
ИзготовительАкционерное общество «ЭМИКОН» (АО «ЭМИКОН»)
ИНН 7726037300
Адрес: 107207, г. Москва, Щелковское шоссе, д.77
Телефон/факс: +7 (499) 707-16-45
Web-сайт: www.emicon.ru
E-mail: emicon@dol.ru
Испытательный центрФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
Адрес: 450006, Республика Башкортостан, г. Уфа, бульвар Ибрагимова, 55/59 Телефон/факс: +7 (347) 276-78-74
Web-сайт: http://www.bashtest.ru
Е-mail: info@bashtest.ru Аттестат аккредитации ФБУ «ЦСМ Республики Башкортостан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311406
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» июля 2022 г. № 1704
Лист № 1 Регистрационный № 71585-18 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО
Назначение средства измеренийКаналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО (далее -каналы ИС-ЭМИКОН) предназначены для измерения сигналов от аналоговых измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации, путем измерения сигналов силы постоянного тока, измерения электрического сопротивления первичных измерительных преобразователей (ПИП), а также для генерации аналоговых сигналов силы постоянного тока, используемых в каналах регулирования параметров технологических процессов.
Описание средства измеренийПринцип действия каналов ИС-ЭМИКОН основан на приеме и преобразовании сигналов, поступающих от ПИП, с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.
Каналы ИС-ЭМИКОН используются в составе АСУ ТП транспортирования и хранения нефти и нефтепродуктов, автоматического регулирования давления, АСУ ТП нефтепереработки, автоматизированных системах управления пожаротушением и др.
Каналы ИС-ЭМИКОН относятся к проектно-компонуемым изделиям и предусматривают возможность:
-
- автоматического измерения и отображения значений технологических параметров и документирования данных;
-
- предупредительной и аварийной сигнализации по уставкам, заданным программным путем;
-
- подключения к системам специальной аппаратуры: центров пожарной сигнализации, аппаратуры сигнализации концентрации взрывоопасных газов, ведущих самостоятельную обработку сигналов от датчиков и выполняющих отдельные управляющие функции защиты;
-
- автоматического и ручного режимов регулирования параметров технологических процессов.
В зависимости от назначения каналы ИС-ЭМИКОН могут включать в себя измерительные каналы двух типов: каналы измерения технологических параметров и каналы формирования управляющих унифицированных аналоговых сигналов.
В каналах формирования управляющих аналоговых сигналов информация, вводимая оператором или формируемая программным путем в центральном контроллере ИС посредством модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы постоянного тока.
Каналы ИС-ЭМИКОН являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:
-
1) первичных измерительных преобразователей технологических параметров в сигналы силы постоянного тока «4 - 20 мА» или в электрическое сопротивление (в диапазонах от 40 до 90 Ом или от 80 до 180 Ом). Основные метрологические характеристики первичных измерительных преобразователей утвержденных типов приведены в таблице 1;
-
2) модулей аналогового ввода/вывода серии МКСО утвержденного типа, производящих аналого-цифровые и цифро-аналоговые преобразования и осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей.
-
3) центрального контроллера (КЦ) с прикладным программным обеспечением, осуществляющего обработку цифровых сигналов, полученных от модулей аналогового ввода и приведение их к единицам измеряемого физического параметра, а также формирование программы автоматического управления и выдачи управляющих команд на модули аналогового вывода;
-
4) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

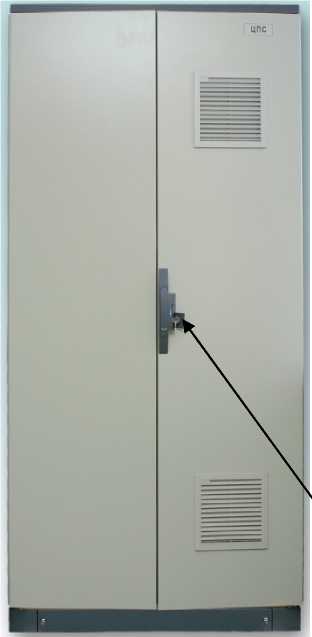

Рисунок 1 - Общий вид шкафов комплекса
механический замок
Пломбирование каналов ИС-ЭМИКОН не предусмотрено. Механическая защита каналов ИС-ЭМИКОН основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты каналов ИС-ЭМИКОН.
Каналы ИС-ЭМИКОН по компонентному составу разделяются на 3 вида.
-
1. Первичный измерительный преобразователь - модули ввода аналоговых сигналов Ai001, Ai005, Ai006, Ai901.
-
2. Первичный измерительный преобразователь - модули ввода аналоговых сигналов Ai004, Ai904.
-
3. Модули вывода аналоговых сигналов Ao001, Ao002.
Таблица 1 - Метрологические характеристики первичных измерительных преобразователей
|
Функциональное назначение первичного измерительного преобразователя |
Пределы допускаемой приведенной погрешности, % от диапазона измерений |
Пределы допускаемой абсолютной погрешности |
|
ПИП избыточного давления нефти/нефтепродукта |
±0,1 |
- |
|
ПИП избыточного давления жидких сред, за исключением нефти/нефтепродукта |
±0,2 |
- |
|
ПИП избыточного давления/разрежения газа |
±0,4 | |
|
ПИП перепада давления нефти/нефтепродуктов |
±0,4 | |
|
ПИП перепада давления сред вспомогательных систем |
±0,4 | |
|
ПИП силы тока, напряжения, мощности |
±1,0 | |
|
ПИП виброскорости |
±10,0 | |
|
ПИП загазованности воздуха парами углеводородов, % НКПРП* |
±5,0 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров поверенных имитационным (беспроливным) методом |
±1,0 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,5 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±0,5 |
- |
|
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,3 |
- |
|
ПИП измерения силы постоянного тока в диапазоне от 4 до 20 мА |
±0,1 |
- |
|
ПИП осевого смещения ротора |
- |
±0,1 мм |
|
ПИП измерения уровня нефти/нефтепродуктов в резервуаре РП |
- |
±3,0 мм |
|
ПИП уровня жидкости во вспомогательных емкостях |
- |
±10,0 мм |
|
ПИП температуры нефти/нефтепродуктов в трубопроводах |
- |
±0,5 °С |
|
ПИП температуры стенки трубы накладной |
- |
±1,0 °С |
|
ПИП температуры других сред |
- |
±2,0 °С |
|
ПИП многоточечный температуры нефти/нефтепродукта в резервуаре |
- |
±0,2 °С |
|
* НКПРП - Нижний концентрационный предел распространения пламени | ||
Программное обеспечение «Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО» (далее - ПО «ИС-ЭМИКОН»), можно разделить на 3 группы -встроенное ПО модулей аналогового ввода-вывода серии МКСО (далее - ВПО модулей МКСО), программный модуль OIP прикладного ПО центрального контроллера - ПО среднего уровня и внешнее ПО, устанавливаемое на персональный компьютер в качестве системы отображения (визуализации) на АРМ оператора - SCADA-системы производства различных разработчиков: iFIX (фирма «Intellution», США), Сириус-ИС (НПП «Вира Реалтайм», Россия), Альфа Платформа («Атомик Софт», Россия) и др.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИС-ЭМИКОН
|
Идентификационные данные (признаки) |
Значение | ||||||||
|
Наименование программного обеспечения |
ВПО модуля Ai001 |
ВПО модуля Ai004 |
ВПО модуля Ai005 |
ВПО модуля Ai006 |
ВПО модуля Ai901 |
ВПО модуля Ai904 |
ВПО модуля Ao001 |
ВПО модуля Ao002 |
программный модуль OIP прикладного ПО центрального контроллера |
|
Идентификационное наименование ПО |
Ai001 |
■'Г о о |
Ai005 |
о о |
Ai901 |
Ai904 |
Ao001 |
Ao002 |
OIP |
|
Номер версии (идентификационный номер ПО) |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
1.ХХ*, не ниже 1.14 |
ШИ, не ниже 1.1.0.0.1 |
|
Цифровой идентификатор ПО |
отсутствует (исполняемый код недоступен для считывания и модификации) |
по номеру версии | |||||||
Примечание: * - номер версии метрологической значимой части ВПО модулей МКСО определяют одной цифрой, в качестве букв «Х» могут использоваться любые символы.
ВПО модулей МКСО устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителя и в процессе эксплуатации изменению не подлежит. Метрологические характеристики модулей нормированы с учетом влияния программного обеспечения. Текущие значения идентификационных признаков конкретного экземпляра модуля устанавливается в процессе первичной поверки и указываются в паспорте на конкретный экземпляр модуля.
В модуле OIP прикладной программы центрального контроллера реализовано:
-
- приведение кодов АЦП к физическим величинам;
-
- обработка «имитации» измеряемого параметра;
-
- сглаживание измеряемого параметра;
-
- проверка достоверности измеряемого параметра (выход за верхний или нижний предел диапазона измерения, неисправность модуля);
- проверка достижения измеряемым параметром одного из минимальных или одного из максимальных предельных значений, и установка соответствующих флагов предельных значений в регистре состояния.
ПО «ИС-ЭМИКОН», предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компонента комплекса.
Уровень защиты ПО «ИС-ЭМИКОН» - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики входных измерительных каналов с учетом
погрешности первичных измерительных преобразователей
|
Наименование характеристики |
Пределы допускаемой погрешности |
|
1 |
2 |
|
- канал измерения избыточного давления нефти/нефтепродуктов |
±0,15 % от диапазона (прив.) |
|
- канал измерения избыточного давления жидких сред, за исключением нефти/нефтепродукта |
±0,3 % от диапазона (прив.) |
|
- канал измерения избыточного давления/разрежения газа |
±0,6 % от диапазона (прив.) |
|
- канал измерения перепада давления нефти/нефтепродукта |
±0,6 % от диапазона (прив.) |
|
- канал измерения перепада давления сред вспомогательных систем |
±0,6 % от диапазона (прив.) |
|
- канал измерения силы тока, напряжения, мощности |
±1,5 % от диапазона (прив.) |
|
- канал измерения виброскорости |
±15 % от диапазона (прив.) |
|
- канал измерения загазованности воздуха парами углеводородов, % НКПРП* |
±7,5 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±1,5 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,75 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом |
±0,75 % от диапазона (прив.) |
|
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном |
±0,45 % от диапазона (прив.) |
|
- канал измерения силы постоянного тока в диапазоне от 4 до 20 мА |
±0,15 % от диапазона (прив.) |
|
- канал измерения осевого смещения ротора |
±0,15 мм (абс.) |
Продолжение таблицы 3
|
Наименование характеристики |
Пределы допускаемой погрешности |
|
- канал измерения уровня нефти/нефтепродукта в резервуаре резервуарного парка |
±4,5 мм (абс.) |
|
- канал измерения уровня жидкости во вспомогательных емкостях |
±15 мм (абс.) |
|
- канал измерения температуры нефти/нефтепродукта в трубопроводах |
±0,75 ° С (абс.) |
|
- канал измерения температуры стенки трубы накладной |
±3 ° С (абс.) |
|
- канал измерения температуры других сред |
±3 ° С (абс.) |
|
- канал многоточечный измерения температуры нефти/нефтепродукта в резервуаре |
±0,3 ° С (абс.) |
|
* НКПРП - Нижний концентрационный предел распространения пламени | |
Таблица 4 - Метрологические характеристики выходных измерительных каналов типа «4- 20 мА униполярный»:
|
Наименование характеристики |
Пределы допускаемой погрешности |
|
- канал цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА |
±0,6 % от диапазона (прив.) |
Таблица 5 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Диапазоны измерения физических величин: | |
|
- избыточного давления, МПа |
от 0 до 16 |
|
- разрежения, МПа |
от 0 до 0,1 |
|
- перепада давления, МПа |
от 0 до 14 |
|
- температуры, °C |
от -100 до +200 |
|
- расхода, м3/ч |
от 0,1 до 20000 |
|
- уровня, мм |
от 0 до 23000 |
|
- загазованности, % НКПРП |
от 0 до 100 |
|
- виброскорости, мм/с |
от 0 до 30 |
|
- осевого смещения ротора, мм |
от 0 до 10 |
|
- силы тока, потребляемого нагрузкой (с учетом понижения токовым трансформатором), А |
от 0 до 5 |
|
- напряжения нагрузки, В |
от 0 до 12000 |
|
- сопротивления, Ом |
от 30 до 180 |
|
- силы тока, мА |
от 4 до 20 |
|
- мощность, Вт/В^А |
от 0 до 40000000 |
|
Рабочие условия эксплуатации первичных измерительных преобразователей: | |
|
- температура окружающего воздуха, °С |
от -25 до +50 |
|
- относительная влажность при температуре +30 °С, % |
от 30 до 95 без конденсации влаги |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода/вывода: | |
|
- температура окружающего воздуха, °С |
от + 10 до +35 |
|
- относительная влажность при температуре + 30 °С, % |
от 30 до 90 без конденсации влаги |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Параметры электропитания от сети переменного тока: | |
|
- напряжение, В |
от 187 до 264 |
|
- частота, Г ц |
50±0,4 |
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет, не менее |
20 |
|
Масса одного шкафа, кг, не более |
300 |
|
Габаритные размеры одного шкафа, мм, не более |
2000x1000x600 |
|
Максимальное количество ИК для одного шкафа |
192 |
наносится на табличку шкафа и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество (шт.) |
|
Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО: |
- | |
|
первичные измерительные преобразователи (тип и количество в соответствии с заказом) модули измерительные серии МКСО, в т.ч.: |
- | |
|
модуль ввода аналоговых сигналов Ai001 (по заказу); |
АЛГВ.426431.084 | |
|
модуль ввода аналоговых сигналов Ai004 |
АЛГВ.426431.085 | |
|
(по заказу); модуль ввода аналоговых сигналов Ai005 |
АЛГВ.426431.089 |
количество в соответствии с заказом |
|
(по заказу); модуль ввода аналоговых сигналов Ai006 |
АЛГВ.426431.090 | |
|
(по заказу); модуль ввода аналоговых сигналов Ai901 |
АЛГВ.426431.086 | |
|
(по заказу); модуль ввода аналоговых сигналов Ai904 |
АЛГВ.426431.087 | |
|
(по заказу); модуль вывода аналоговых сигналов Ao001 |
АЛГВ.426435.023 | |
|
(по заказу); модуль вывода аналоговых сигналов Ao002 (по заказу) |
АЛГВ.426435.025 | |
|
Комплект ЗИП |
- |
1 |
|
Комплект эксплуатационных документов: Руководство по эксплуатации Формуляр Методика поверки |
АЛГВ.420609.038 РЭ АЛГВ.420609.038 ФО АЛГВ.420609.010 ИМ.02 |
1 1 1 |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к каналам измерительным ИС-ЭМИКОН на базе контроллеров серии МКСОАЛГВ.420609.038 ТУ. Каналы измерительные ИС-ЭМИКОН на базе контроллеров серии МКСО. Технические условия
ИзготовительАкционерное общество «ЭМИКОН» (АО «ЭМИКОН»)
ИНН 7726037300
Адрес: 107207, г. Москва, Щелковское шоссе, д.77
Телефон/факс: +7 (499) 707-16-45
Web-сайт: www.emicon.ru
E-mail: emicon@dol.ru
Испытательный центрФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
Адрес: 450006, Республика Башкортостан, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: +7 (347) 276-78-74
Web-сайт: http://www.bashtest.ru
Е-mail: info@bashtest.ru
Аттестат аккредитации ФБУ «ЦСМ Республики Башкортостан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311406
