ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптико-эмиссионные SPECTROLAB, SPECTROMAXx

Спектрометры оптико-эмиссионные SPECTROLAB, SPECTROMAXx (далее -спектрометры) предназначены для измерения массовой доли элементов по аттестованным методикам измерений в черных и цветных металлах и сплавах при анализах в лабораторных условиях на предприятиях, производящих или потребляющих металлы, сплавы и изделия из них, и в научно - исследовательских учреждениях.

Принцип действия спектрометров основан на эмиссионном спектральном анализе. Для возбуждения эмиссионного спектра исследуемых элементов в пробе используется искровой электрический разряд между стержневым электродом и поверхностью исследуемого образца. Цифровой искровой генератор позволяет создавать искру повышенной энергии (метод HEPS) при подготовке образца к анализу для устранения влияния структуры. Частота тока в искре составляет от 50 до 1000 Гц. Анализируемые образцы устанавливаются на массивный стол. Благодаря большой массе стола, измерения проводятся без дополнительного охлаждения. Штыревой электрод имеет специальную конструкцию, что позволяет резко снизить эффект загрязнения образца материалом предыдущей пробы.

В спектрометре SPECTROLAB (спектральный диапазон 120 - 780 нм) может быть установлено до 108 спектральных каналов с фотоумножителями на один спектрометр и до 128 спектральных каналов на CCD - детекторах на каждую из программ спектрометра в варианте с гибридной оптической системой. Также возможен вариант установки оптической системы полностью на CCD-детекторах. В спектрометре SPECTROMAXx (спектральный диапазон 140 - 670 нм) количество спектральных каналов на CCD -детекторах до 128 на каждую программу. Для приема и передачи светового излучения в диапазоне 200 - 780 нм используют волоконную оптику, что расширяет возможности спектрометров и обеспечивает хорошую воспроизводимость. В одном спектрометре может быть использовано до трех оптических систем. Каждая оптическая система оптимизирована для выполнения конкретных аналитических задач.

Спектрометры SPECTROLAB и SPECTROMAXx выпускаются в различных исполнениях, которые отличаются количеством используемых оптических систем, что определяет их назначение, т. е. для анализа черных металлов, для анализа цветных металлов и т. д. При этом в обозначение могут быть включены латинские буквы M, D, F. Модели SPECTROLAB и SPECTROMAXx имеют одинаковую конструкцию искрового стенда, системы очистки отводимого аргона, генератор, тип регистрирующих устройств,

Лист № 2 Всего листов 5 количество стандартных градуировочных характеристик и др., а отличаются только конструкцией оптических систем.

Управление работой спектрометров осуществляется внешним компьютером.

Градуировку спектрометров производят с помощью стандартных образцов состава металлов и сплавов. Все градуировочные характеристики хранятся в памяти компьютера. Градуировка для анализа состава сложных сплавов унифицирована, при этом использован большой массив стандартных образцов, лабораторных данных и учет взаимного влияния анализируемых элементов.

Маркировочная табличка с инструментальным номером, наименованием и производителем расположена на задней стенке спектрометров на SPECTROLAB слева, на SPECTROMAXx справа. Инструментальный номер имеет цифровой формат, нанесен типографским способом.

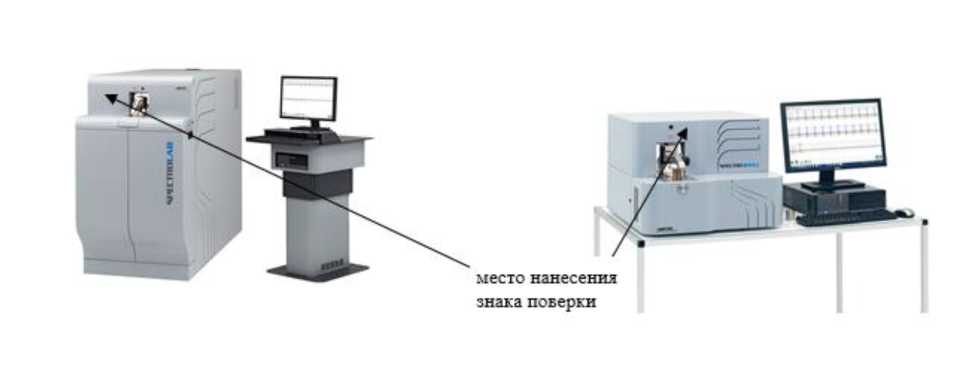

Фотографии общего вида спектрометров представлены на рисунке 1.

SPECTROLAB

SPECTROMAXx

Рисунок 1 - Общий вид спектрометров

Места нанесения знака поверки отмечены стрелками. Пломбировка спектрометров не предусмотрена.

Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на удаленный компьютер или принтер.

Основные функции и разделение ПО:

метрологически значимая часть

отвечает за осуществление контроля параметров работы спектрометра, отслеживание состояния его основных узлов, их диагностику, обработку результатов измерения, архивирование данных результатов.

Метрологически незначимая часть

отвечает за форму отображения результатов измерений, содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню спектрометра), а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом массовой доли элементов.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики спектрофотометров учтено при нормировании их характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

*Оптический диапазон длин волн отличается у разных моделей: SPECTROMAXx M - от 146 до 670 нм; SPECTROMAXx F - от 160 до 670 нм; SPECTROMAXx D - от 233 до 670 нм.

* * количество каналов может быть расширено по желанию заказчика

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH», Германия.

Лист № 5 Всего листов 5 Изготовитель

Фирма «SPECTRO Analytical Instruments GmbH», Германия

Boschstr. 10, 47533 Kleve, Deutschland.

Тел. +49 2821 892-0, факс: +49 2821 8 92-22 00

E-mail: spectro.info@ametek.com.

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева» № RA.RU.311373 от 19.10.2015 г. по проведению испытаний средств измерений в целях утверждения типа

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1418

Лист № 1 Регистрационный № 51621-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ

Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ (далее по тексту - трансформаторы трехфазной группы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ также используются для контроля изоляции в сетях от 6 до 35 кВ с изолированной или заземленной через дугогасящий реактор нейтралью.

Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, камеры одностороннего обслуживания (КСО) и открытые распределительные устройства (ОРУ).

Принцип действия трансформаторов трехфазной группы основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и от соотношения витков первичной и вторичной обмоток. Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора.

Трансформаторы трехфазной группы НАЛИ-СЭЩ состоят из четырех трансформаторов: трех однофазных измерительных трансформаторов напряжения НОЛ-СЭЩ, рассчитанных на фазные напряжения, которые, по типу конструкции, являются двухполюсными, и четвертого трансформатора - трансформатора нулевой последовательности ТНП-СЭЩ, который выполняет функцию защиты измерительного блока от феррорезонансных процессов.

Трансформаторы трехфазной группы НАЛИ-СЭЩ изготавливаются на металлической раме или без нее. Возможна установка на трансформаторы трехфазных групп предохранительных устройств.

Трансформаторы напряжения НОЛ-СЭЩ, входящие в состав группы, имеют до трех вторичных обмоток.

Трансформатор нулевой последовательности ТНП-СЭЩ представляет собой однофазный заземляемый трансформатор напряжения с одной или двумя вторичными обмотками. Начало первичной обмотки трансформатора ТНП-СЭЩ включено в нейтраль первичных обмоток измерительных трансформаторов НОЛ-СЭЩ, конец первичной обмотки заземлен.

Трансформаторы НОЛ-СЭЩ, входящие в состав группы, комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

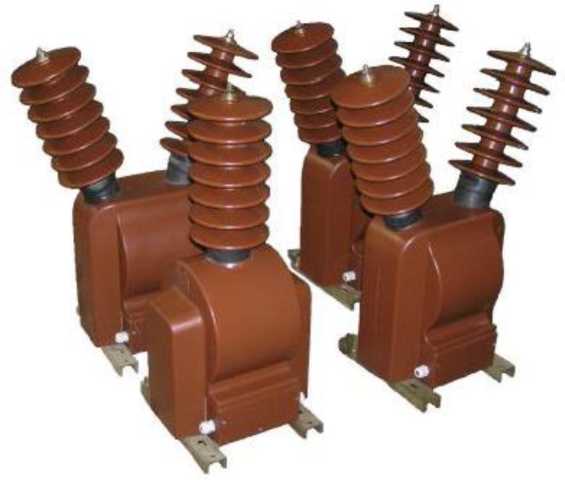

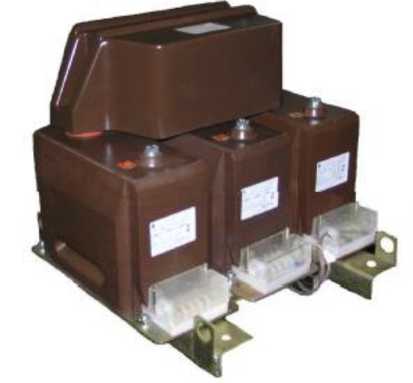

Лист № 2 Всего листов 4 Фотографии общего вида трансформаторов напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ представлены на рисунке 1.

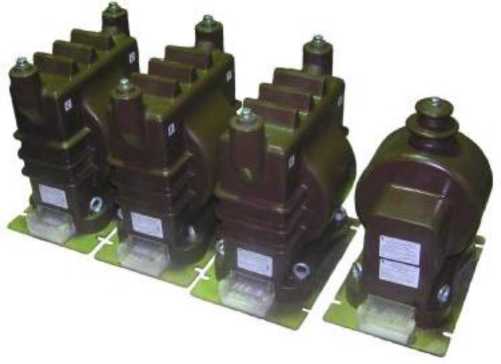

Рисунок 1 - Фотографии общего вида трансформаторов напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ

Лист № 3 Всего листов 4

Основные метрологические и технические характеристики трансформаторов трехфазной группы НАЛИ-СЭЩ представлены в таблице 1.

Таблица 1

наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

В комплект поставки входят:

• - трансформатор трехфазной группы НАЛИ-СЭЩ

• - комплект для монтажа

• - паспорт

• - руководство по эксплуатации

приведены в разделе 1 «Назначение» руководства по эксплуатации 0РТ.142.132.РЭ.

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

Технические условия ТУ 3414-180-15356352-2012.

Лист № 4 Всего листов 4 Изготовитель

ЗАО «ГК «Электрощит» - ТМ Самара»

Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО «Электрощит» Тел. 8 (846) 276-28-88. Факс 8 (846) 277-73-83

E-mail: info@redclay.samara.ruhttp://www.electroshield.ru

ГЦИ СИ ФБУ «Ростест-Москва»

117418, г. Москва, Нахимовский проспект, д.31

Тел. (495) 544-00-00; http://www.rostest.ru

Аттестат аккредитации № 30010-10 от 15.03.2010

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1418

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТОЛ - СЭЩ

Трансформаторы тока ТОЛ - СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Трансформаторы тока ТОЛ - СЭЩ выполнены в виде опорной конструкции. Корпус трансформаторов тока литой и выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Трансформаторы тока ТОЛ - СЭЩ имеют до пяти вторичных обмоток. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток располагаются в нижней части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформаторов.

Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

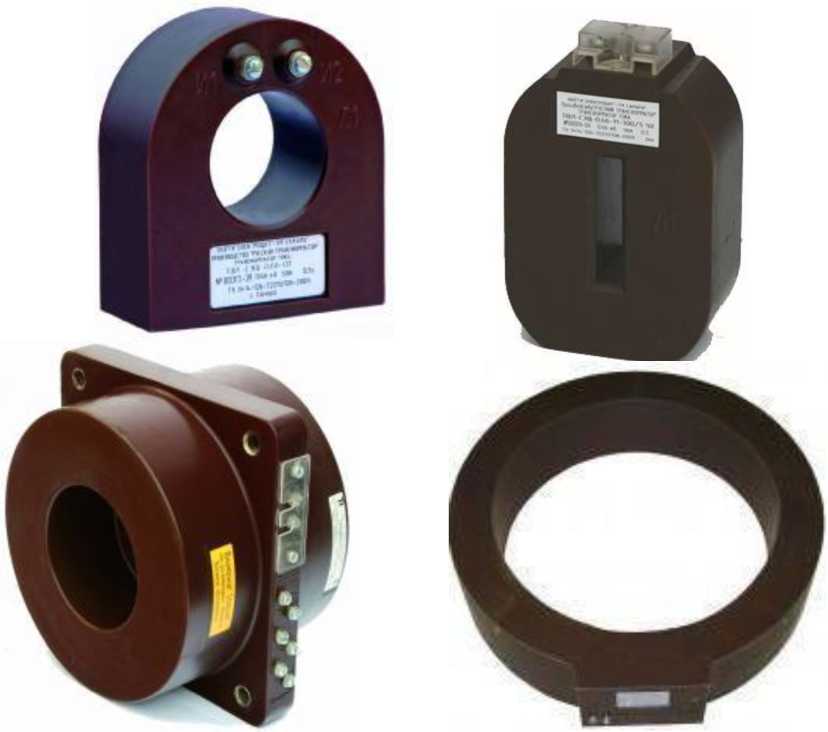

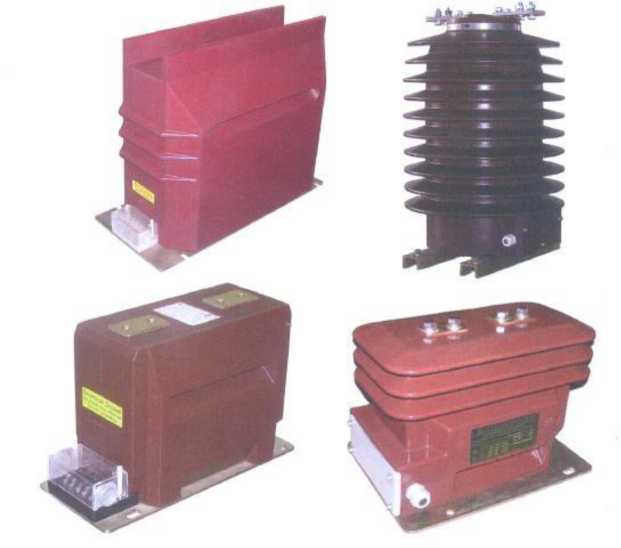

Рисунок 1 - Фотография общего вида трансформаторов тока ТОЛ - СЭЩ

Таблица 1 - Метрологические и технические характеристики

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

В комплект поставки входят:

-    трансформатор тока

-    паспорт

-    руководство по эксплуатации (на партию в один адрес)

приведены в разделе 1 «Назначение» руководства по эксплуатации ОРТ.142.131 РЭ.

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. ТУ 3414-178-15356352-2012 «Трансформаторы тока ТОЛ-СЭЩ. Технические условия».

ЗАО «ГК «Электрощит» - ТМ Самара», г. Самара.

Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО «Электрощит».

Тел.: (846) 276-28-95; Факс 8 (846) 277-73-83. E-mail:info@redelay.samara.ru

Сайт: www.electroshield.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский пр., 31

Тел. 8 (499) 129 19 11; Факс 8 (499) 124 99 96; E-mail: info@rostest.ru.

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1418

Регистрационный № 51624-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТШЛ-СЭЩ

Трансформаторы тока ТШЛ-СЭЩ (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Трансформаторы тока ТШЛ-СЭЩ по принципу конструкции являются шинными. Корпус трансформаторов тока выполнен из эпоксидного или полиуретанового компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. В корпусе трансформаторов расположен ленточный тороидальный или прямоугольный магнитопровод, на который равномерно намотаны вторичные обмотки и экран, выполненный из электропроводящего материала. Выводы вторичных обмоток расположены на внешней стороне фланца трансформатора.

Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Рисунок 1 - Фотографии общего вида трансформаторов тока ТШЛ-СЭЩ

Основные метрологические и технические характеристики трансформаторов тока

ТШЛ-СЭЩ представлены в таблице 1 Таблица 1

наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

В комплект поставки входят:

• - трансформатор тока ТШЛ-СЭЩ                              1 шт.

• - паспорт                                                              1 экз.

• - руководство по эксплуатации (на партию в один адрес)            1 экз.

Сведения о методиках (методах) измерений приведены в разделе 1 «Назначение» руководства по эксплуатации 0РТ.142.130 РЭ.

ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Технические условия ТУ 3414-179-15356352-2012.

ЗАО «ГК «Электрощит» - ТМ Самара»

Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО «Электрощит» Тел. 8 (846) 276-28-88. Факс 8 (846) 277-73-83

E-mail: info@redclay.samara.ruhttp://www.electroshield.ru

ГЦИ СИ ФБУ «Ростест-Москва» 117418, г. Москва, Нахимовский проспект, д.31Тел. (495) 544-00-00; http://www.rostest.ru

Аттестат аккредитации № 30010-10 от 15.03.2010

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1418

Лист № 1 Регистрационный № 68029-17 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02»

Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02» предназначены для измерений усреднённого объемного расхода и объема природного газа, воздуха и других однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии, с приведением его к стандартным условиям в соответствии с ГОСТ 2939-63 по методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ30319.3-2015, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05.

Описание средства измерений

Принцип действия комплексов измерительных ультразвуковых «Вымпел-500» (далее - КИУ «Вымпел-500») основан на измерениях времени прохождения ультразвуковых зондирующих импульсов по потоку и против потока газа. Разность времени распространения ультразвуковых колебаний по потоку и против него пропорциональна скорости течения в трубе, что позволяет определить объемный расход газа.

В состав комплексов входят следующие основные компоненты:

• - расходомер-счетчик, состоящий из ультразвукового преобразователя расхода (измерительного участка) с установленными пьезоэлектрическими датчиками, а также блока электронного БЭР (двух-, четырех- либо восьмиканального) со встроенным вычислителем (корректором) расхода;

• - датчик абсолютного или избыточного давления;

• - платиновый термопреобразователь типа 100П или Pt100;

• - внешний вычислитель (корректор) расхода БЭР-ВР (поставляется по отдельному заказу для реализации требований по дублированию средств измерений);

• - входной и выходной прямые участки.

Блок электроники БЭР ультразвукового измерительного комплекса производит управление режимами работы пьезоэлектрических датчиков, обработку сигналов и вычисление объемного расхода и объёма газа при рабочих условиях. Блок электроники БЭР имеет стандартный цифровой интерфейс RS-485, гальванически развязанный пропорциональный частотный выход и обеспечивает возможность конфигурирования по каналу связи RS-485, т.е. введение в энергонезависимую встроенную память параметров газа и других исходных данных, необходимых для выполнения измерений в конкретных условиях эксплуатации.

Вычислитель (корректор) расхода, интегрированный в блок электроники, а также внешний вычислитель (корректор) БЭР-ВР (при его использовании) производит приведение результатов измерений объёмного расхода и объёма газа к стандартным условиям по стандартизованным методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05 с учётом результатов измерения давления и температуры измеряемой газовой среды. Комплекс допускает применение внешних вычислителей (корректоров) расхода сторонних производителей.

Лист № 2 Всего листов 10 Вычислитель (корректор) расхода БЭР-ВР имеет стандартный цифровой интерфейс RS-485, обеспечивающий возможность конфигурирования, а также подключение блока электронного БЭР.

В блоке электронном БЭР и вычислителе (корректоре) расхода БЭР-ВР предусмотрено архивирование данных измерений: суточных, часовых и минутных трасс. Имеются архивы вмешательств и тревог.

Считывание архива данных и архива вмешательств осуществляется по интерфейсу RS485.

На встроенный индикатор блока электронного БЭР и внешнего вычислителя (корректора) расхода БЭР-ВР выводятся следующие параметры:

- текущая дата и время (год, месяц, число, час, минуты, секунды);

- текущее абсолютное давление, МПа;

- текущая температура рабочей среды, °С;

- расход в рабочих условиях, м³/ч*;

- расход в стандартных условиях, м³/ч;

- объем среды нарастающим итогом, в рабочих условиях, м³*;

- объем среды нарастающим итогом, приведенный к стандартным условиям, м³;

- объем среды за последний час, в рабочих условиях, м³*;

- объем среды за последний час, приведенный к стандартным условиям, м³;

- объем среды за последние сутки, в рабочих условиях, м³*;

- объем среды за последние сутки, приведенный к стандартным условиям, м³;

- объем среды за все время работы, в рабочих условиях, м³*;

- объем среды за все время работы, приведенный к стандартным условиям, м^3;

- коды ошибок.

* Для внешнего вычислителя (корректора) расхода БЭР-ВР данные передаются с блока электронного БЭР.

На внешние устройства по интерфейсу RS-485 блока электроники БЭР, кроме вышеперечисленных данных, передаются следующие параметры конфигурации комплекса измерительного ультразвукового:

- диаметр измерительного трубопровода (мм);

- расстояния между пьезоэлектрическими датчиками (мм);

- введённое в память прибора значение барометрического давления (кПа);

- коммерческий час;

- плотность среды в стандартных условиях (кг/м³);

- компонентный состав измеряемой среды;

- материал трубопровода;

- тип термодатчика;

- среда (природный газ или другая);

- метод расчёта физических свойств измеряемой среды.

КИУ «Вымпел-500» обеспечивает двусторонний обмен информацией с внешними устройствами, который осуществляется по двухпроводной линии связи, длиной не более 1 км. КИУ «Вымпел-500» может быть использован в составе информационно-управляющих автоматизированных систем, а также с контроллерами, системами телеметрии и блоками обработки информации.

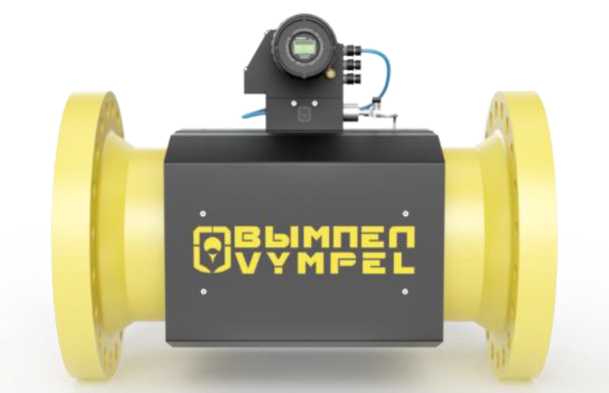

Фланцевый преобразователь расхода комплекса «Вымпел-500» исполнения «01» характеризуется наличием двух, четырех или восьми измерительных каналов, расположенных в двух или одной плоскостях.

Преобразователь расхода комплекса «Вымпел-500» исполнения «02» бесфланцевой сборки (измерительный участок с прямыми участками, монтаж на существующую трубу). Допускается врезка бобышек для монтажа пьезоэлектрических датчиков в существующий трубопровод на месте эксплуатации. Периодическая поверка комплекса обеспечивается в

Лист № 3 Всего листов 10 условиях эксплуатации последовательным включением эталона сличения либо имитационным методом.

При необходимости КИУ «Вымпел-500» исполнений «01», «02» обеспечивает работу в реверсивном режиме потока.

Для обеспечения функции дублирования средств измерений комплексом измерительным ультразвуковым «Вымпел-500» исполнений «01», «02» допускается:

- применение двух блоков электроники БЭР с интегрированными вычислителями (корректорами) расхода и независимыми каналами измерения расхода, давления и температуры на одном преобразователе расхода;

- применение одного блока электроники БЭР с интегрированным вычислителем (корректором) расхода и одного внешнего вычислителя (корректора) расхода БЭР-ВР с независимыми каналами измерения давления и температуры и с общим каналом измерения расхода на одном преобразователе расхода.

В комплексах измерительных предусмотрена возможность замены пьезоэлектрических датчиков под давлением без демонтажа КИУ «Вымпел-500». Допускается замена попарно согласованных пьезоэлектрических датчиков в измерительных каналах комплекса измерительного ультразвукового без проведения внеочередной поверки.

КИУ «Вымпел-500» исполнений «01», «02» имеют различные классы точности: АА, А, ББ, Б, В, Г, Д, А(02), Б(02), В(02), Г(02) (таблицы 3, 4). Класс точности КИУ «Вымпел-500» определяется конструктивным исполнением («01» либо «02»), количеством измерительных каналов, а также методом проведения первичной поверки расходомера-счетчика (имитационный либо проливной).

Внешний вид УЗПР КИУ «Вымпел-500» - в соответствии с рис.1 и 2.

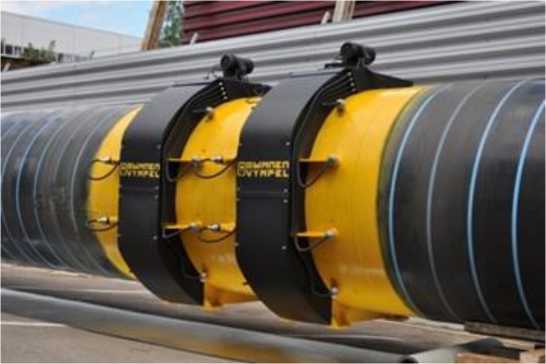

Рисунок 2 - Комплекс измерительный ультразвуковой «Вымпел-500» исполнение «02»

Рисунок 1 - Комплекс измерительный ультразвуковой «Вымпел-500» исполнение «01»

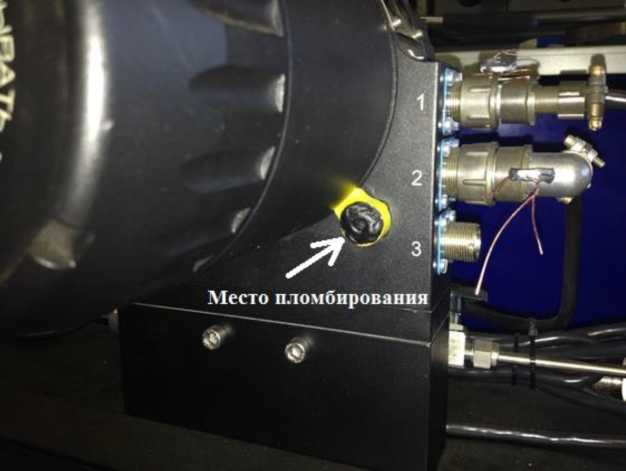

Место пломбирования

Рисунок 3 - Схема пломбирования блоков электроники БЭР Model 28 (восьмиканальный), Model 24 (четырехканальный), Model 22 (двухканальный) и БЭР-ВР (вычислитель (корректор) расхода) КИУ «Вымпел-500»

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) КИУ «Вымпел 500» приведены в таблице 1.

Цифровой идентификатор (контрольная сумма) ПО рассчитан методом CRC32.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Технические характеристики КИУ и метрологические характеристики средств измерений, входящих в состав КИУ «Вымпел - 500»

Продолжение таблицы 2

Лист № 7 Всего листов 10

Таблица 3 - Метрологические характеристики КИУ «Вымпел - 500» исп. «01»

скорость потока газа при нулевом расходе, измеренная за 300 с, по каждому акустическому каналу не превышает ±0,012 м/с).

• ¹⁾ Заявленные метрологические характеристики обеспечиваются при использовании термопреобразователей сопротивления класса А либо АА по ГОСТ 6651-2009.

• ²⁾ При использовании интегрированного вычислителя (корректора) расхода или внешнего вычислителя (корректора) расхода БЭР-ВР, где Pmax - верхний предел измерения давления датчиком давления.

• ³⁾ При рабочем давлении Pmin<P<0,2Pm«x пределы допускаемой относительной погрешности измерений расхода, приведенного к стандартным условиям, определяются по ГОСТ 8.6112013 (метод приведения PTz).

Таблица 4 - Метрологические характеристики КИУ «Вымпел - 500» исп. «02»

Допускается ограничивать верхнюю границу диапазона измерений объёмного расхода газа значением 0,7Qmax при проливном методе поверки КИУ «Вымпел-500» с условными диаметрами DN200 и выше.

Достижение заявленных метрологических характеристик обеспечивается наличием входных и выходных прямых участков следующих длин: входной - не менее 10DN либо формирователь потока и прямолинейный участок не менее 5DN, выходной - не менее 3DN. Варианты исполнения - в соответствии с руководством по эксплуатации КИУ «Вымпел-500».

Допускается сопряжение корпуса первичного преобразователя с измерительным трубопроводом большего диаметра путем применения конических переходов в соответствии с требованиями ГОСТ 8.611-2013. Конические переходы могут быть выполнены непосредственно в корпусе первичного преобразователя.

наносят на маркировочную табличку комплекса измерительного ультразвукового «Вымпел-500» исполнений «01», «02» фотохимическим способом, на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Базовый комплект поставки комплекса измерительного ультразвукового «Вымпел 500» исполнений «01», «02» в соответствии с таблицей 5, в зависимости от требований опросного листа.

Таблица 5

приведены в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и эксплуатационных документах.

ВМПЛ1.456.014 ТУ изм. 1. Комплексы измерительные ультразвуковые «Вымпел-500» исполнений «01», «02». Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение

«Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес: 143530, Московская область, Истринский район, Дедовск, Школьный проезд, 11

Тел./факс (495) 992 38 60, (495) 992 38 70

e-mail: dedovsk@npovympel.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел. (843) 272-70-62, факс. (843) 272-00-32

Web-сайт www.vniir.org

e-mail vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.310592 от 24.02.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1418

Лист № 1 Регистрационный № 68048-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые портативные ВД-220 «БУРАН»

Дефектоскопы вихретоковые портативные ВД-220 «БУРАН» (далее - дефектоскопы) предназначены для ручного, механизированного и автоматизированного контроля поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, для измерений глубины поверхностных дефектов, а также для измерений толщины защитных покрытий.

Принцип действия дефектоскопов основан на параметрическом вихретоковом методе неразрушающего контроля, в котором использован эффект возбуждения вихревых токов в материале в результате воздействия внешнего электромагнитного поля.

Возбуждающее электромагнитное поле формируется вихретоковым преобразователем, на который от генератора поступает напряжение возбуждения. Вихревые токи формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит ЭДС в ВТП. Изменение электромагнитного поля, обусловленное наличием дефекта в материале, регистрируется преобразователем и отображается на экране дефектоскопа в виде числовых значений амплитуды и фазы, по которым судят о наличии и размерах дефектов.

Дефектоскоп состоит из портативного электронного блока и преобразователя, присоединенного к дефектоскопу кабелем. На боковой панели электронного блока имеется разъем ETHERNET соединения с компьютером. Дефектоскоп может быть использован в системе с энкодерами для определения местоположения координат дефектов. При автоматизированном контроле возможно исполнение дефектоскопа без корпуса и дисплея, в виде модуля для установки в шкаф управления (промышленного компьютера).

Идентификация дефектоскопов осуществляется методом визуального осмотра корпуса дефектоскопа и маркировочной таблички. На лицевой стороне корпуса указан тип дефектоскопа, а на маркировочной табличке, расположенной на тыльной стороне корпуса, указан заводской номер дефектоскопа.

Нанесение знака поверки на дефектоскопы не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Общий вид дефектоскопов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Внешний вид маркировочной таблички дефектоскопов с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 3.

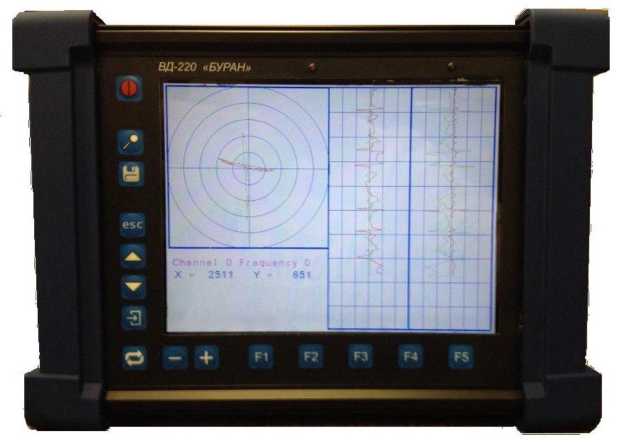

Рисунок 1 - Общий вид дефектоскопов вихретоковых портативных ВД-220 «БУРАН».

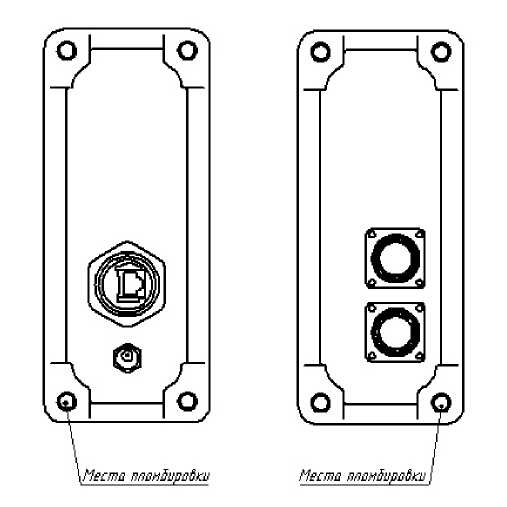

Рисунок 2 - Схема пломбировки от несанкционированного доступа

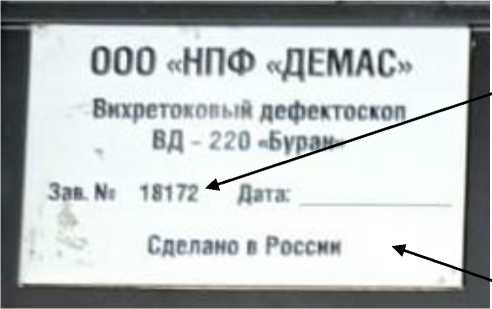

Рисунок 3 - Внешний вид маркировочной таблички дефектоскопов вихретоковых портативных ВД-220 «БУРАН» с указанием мест нанесения знака утверждения типа и заводского номера

Место нанесения заводского номера

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на заднюю панель корпуса дефектоскопа полиграфическим методом и на руководство по эксплуатации методом печати.

Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

42767-001-11445455-15ТУ Дефектоскопы вихретоковые портативные  ВД-220

«БУРАН». Технические условия.

Общество с ограниченной ответственностью

«Научно-производственная фирма «ДЕМАС»

(ООО «НПФ «ДЕМАС»)

ИНН 7736042404

Адрес: 107150, г. Москва, 4-ый проезд Подбельского, д.3

Телефон: +7 (977) 445-91-29

Web-сайт: www.npfdemas.com

E-mail: info@npfdemas.ru

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» июня 2022 г. № 1418

Лист № 1 Регистрационный № 68346-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS

Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS (далее - спектрометры) предназначены для измерения массовой доли элементов при многоэлементном анализе твердых, жидких и порошкообразных проб по аттестованным методиками измерений.

Принцип работы спектрометров основан на регистрации рентгенофлуоресцентного спектра излучений от элементов пробы, возбужденного рентгеновским излучением, анализе спектра, измерении интенсивности излучения характеристических линий элементов и определении массовой доли измеряемых элементов.

Конструктивно спектрометры изготовлены в виде моноблока, в котором находятся: модуль с блоком рентгеновской трубки и оптическая система; блок детектирования; камера для установки анализируемых проб; блоки источников питания; генератор высоковольтный.

Источником первичного рентгеновского излучения в спектрометре является рентгеновская трубка с анодом из бинарного сплава палладия и кобальта. Специальная оптическая система поляризации и фокусирования направляет первичное рентгеновское излучение на пробу. Флуоресцентное излучение пробы регистрируется полупроводниковым детектором, где оно усиливается и поступает в многоканальный анализатор импульсов.

Система детектирования - полупроводниковый детектор SDD с элементом Пельтье.

Управление спектрометром, выбор режимов измерений и контроль параметров, обработка рентгеновских спектров, получение результатов измерений в единицах концентрации (мкг/кг, % масс.) или в интенсивностях (относительных интенсивностях) спектральных линий рентгеновского излучения осуществляется с помощью компьютера под управлением программного обеспечения.

Дополнительно спектрометр может комплектоваться фильтрами для оптимизации возбуждения разных групп элементов.

Маркировочная табличка с инструментальным номером и наименованием расположена на задней стенке спектрометров в левой нижней части. Инструментальный номер имеет цифровой формат, нанесен типографским способом.

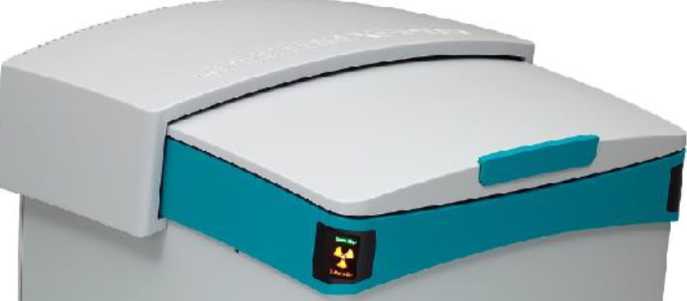

Общий вид спектрометра представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.

Пломбировка спектрометров не предусмотрена.

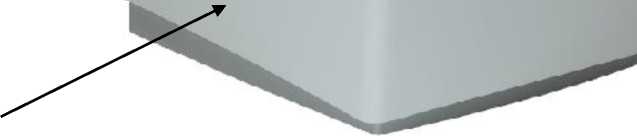

место нанесения

знака поверки

Рисунок 1 - Общий вид спектрометра

Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Основные функции и разделение ПО:

метрологически значимая часть

отвечает за осуществление контроля параметров работы спектрометра, отслеживание состояния его основных узлов, их диагностику, обработку результатов измерения, архивирование данных результатов.

метрологически незначимая часть

отвечает за форму отображения результатов измерений, содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню спектрометра), а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом массовой доли элементов.

Таблица 1 - Идентификационные данные ПО

Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным настольным SPECTRO XEPOS

Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.

Фирма «Spectro Analytical Instruments GmbH», Германия

Boschtrasse 10 В-47533 Kleve Germany

Телефон: +49 2821 8922 102, факс: +49 2821 892 202

Web-сайт: www.spectro.com

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева» № RA.RU.311373 от 19.10.2015 г. по проведению испытаний средств измерений в целях утверждения типа
