Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «15» июня 2018 г. № 1219
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температуры многоканальные МИТ-12
Назначение средства измеренийИзмерители температуры многоканальные МИТ-12 (далее по тексту - приборы) предназначены для измерений температуры по 12 измерительным каналам при помощи подключаемых к ним первичных преобразователей температуры (датчиков):
- термопреобразователей сопротивления (далее по тексту - ТС) с номинальной статической характеристикой преобразования (далее по тексту - НСХ) по ГОСТ 6651-2009;
- термопар (далее по тексту - ТП) с НСХ по ГОСТ Р 8.585-2001.
Описание средства измеренийПринцип действия приборов основан на измерении напряжения (сопротивления) измерительными каналами с последующим преобразованием в температуру.
Измерители температуры многоканальные МИТ-12 представляет собой прибор щитового исполнения промышленного назначения, выполненный в металлическом корпусе. На лицевой панели находятся органы индикации и управления. На задней панели находятся блоки зажимов и разъемы для подключения внешних цепей, держатель плавкой вставки (только у приборов с кнопочной передней панелью) и клемма заземления.
Приборы выпускаются в следующих модификациях:
-
- МИТ-12ТС для работы с ТС;
-
- МИТ-12ТП для работы с ТП.
Структура условного обозначения приборов представлена в таблице 1:
|
МИТ-12 |
XX |
- |
X |
X |
ТУ 4211-087-0256540-2008 |
1 2 3 4
5
Таблица 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Тип прибора |
МИТ-12 |
- |
|
2 |
Тип подключаемых первичных преобразователей (датчиков) |
ТС |
термопреобразователи сопротивления |
|
ТП |
термопары | ||
|
3 |
Интерфейс |
0 |
нет |
|
1 |
есть - RS-232 | ||
|
2 |
есть - RS-485 | ||
|
4 |
Исполнительное реле сигнализации |
0 |
нет |
|
1 |
есть | ||
|
5 |
Обозначение технических условий |
ТУ 4211-087-0256540-2008 |
- |
Пример условного обозначения: МИТ-12ТС-11 ТУ 4211-087-0256540-2008 -
исполнение прибора для работы с термопреобразователями сопротивления, с наличием интерфейса RS-232 и исполнительными реле сигнализации.
Функции, выполняемые приборами:
- измерение температуры по 12 измерительным каналам;
- отображение результатов измерений на четырехразрядном светодиодном индикаторе;
- отображение номера канала на двухразрядном светодиодном индикаторе;
- установка конфигурации с четырехкнопочной клавиатуры или с компьютера;
- сохранение конфигурации (режимов и параметров) в энергонезависимой памяти при отключении питания;
- связь с персональным компьютером по интерфейсу RS-232 или RS-485 при работе в составе системы измерения температуры СИТ ДДШ 1.270.009.
Приборы являются восстанавливаемым и ремонтируемым изделиями в условиях предприятия-изготовителя.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
а) б)

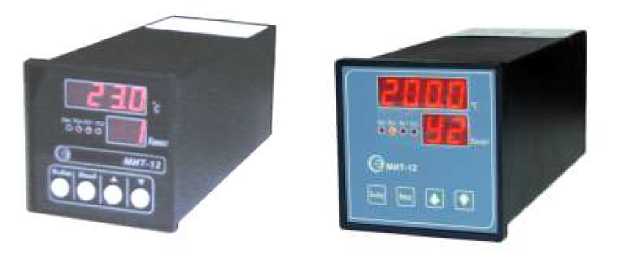

Рисунок 1 - Общий вид средства измерений
б)
а) - Приборы с кнопочной передней панелью б) - Приборы с пленочной передней панелью а) - Приборы с кнопочной передней панелью б) - Приборы с пленочной передней панелью

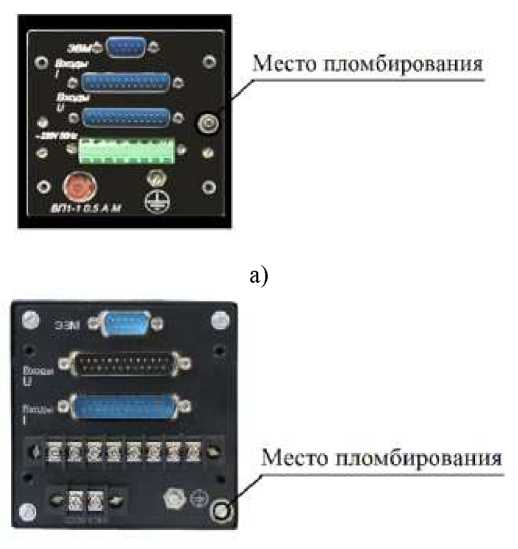

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Программное обеспечениеВнутреннее программное обеспечение записано в микроконтроллере и предназначено для сбора данных от первичных преобразователей (датчиков), вывода данных на дисплей и управлением работой приборов.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Программа обслуживания МИТ-12 (RS-232) |
Программа обслуживания МИТ-12 (RS-485) |
|
Номер версии (идентификационный номер ПО) |
1.01 |
1.01 |
|
Цифровой идентификатор ПО |
4cf6d4d172b23350 d3d309983a6b647e |
93bb2e93ecc31247 1fbad0ca2ed424a7 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
MD5 |
|
Примечание - Допускается замена программного обеспечения на более новую версию. | ||
Таблица 3 - Диапазоны измерений температуры и пределы допускаемых основных абсолютных
погрешностей измерений температуры
|
Модификация |
Тип используемых датчиков |
НСХ |
Код датчика |
Диапазон измерений температуры, °С |
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
|
МИТ-12ТС |
ТСП |
50П (а = 0,00391 °С-1) |
«1» |
от -99,9 до +850,0 |
±0,5 в диапазоне от -99,9 до +600,0 °С включ. ±1,0 в диапазоне св. +600,0 до +850,0 °С |
|
100П (а = 0,00391 °С-1) |
«2» | ||||
|
Pt50 (а = 0,00385 °С-1) |
«3» | ||||
|
Pt100 (а = 0,00385 °С-1) |
«4» | ||||
|
ТСМ |
50М (а = 0,00428 °С-1) |
«5» |
от -99,9 до +200,0 |
±0,5 | |
|
100М (а = 0,00428 °С-1) |
«6» | ||||
|
МИТ-12ТП |
ТХА |
ХА(К) |
«Н» |
от -99,9 до +1372,0 |
±1,0* в диапазоне от -99,9 до +999,9 °С включ. ±2,0* в диапазоне св. +1000,0 до +1372,0 °С |
|
ТХК |
XK(L) |
«L» |
от -99,9 до +800,0 |
±1,0* | |
|
ТПП |
ПП(Б) |
«S» |
от 0 до +1768 |
±3,0* | |
|
ТПР |
ПР(В) |
«В» |
от +300 до +1820 |
±3,0 |
Примечание:
* - Погрешность нормируется с учетом компенсации температуры холодных концов.
Таблица 4 - Общие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
12 |
|
Разрешающая способность индикации измеряемой температуры, °С:
|
0,1 1 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной абсолютной погрешности |
0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин |
15 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Ток потребления, мА, не более |
46 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
96 |
|
- ширина |
96 |
|
- длина |
240 |
|
Масса, кг, не более |
1,5 |
|
Группа устойчивости к воздействию температуры и влажности воздуха по ГОСТ Р 52931-2008 |
B3 |
|
Группа устойчивости к синусоидальным вибрациям в рабочих условиях по ГОСТ Р 52931-2008 |
N2 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP40 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.2 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность при +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
25000 |
наносится на титульные листы эксплуатационной документации (формуляр, руководство по эксплуатации) типографским способом и на корпус приборов способом лазерной печати.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Измеритель температуры многоканальный |
МИТ-12 |
1 шт. |
|
Устройство компенсации УК-2-1 (для МИТ-12ТП) |
ДДШ 2.821.156-01 |
1 шт. |
|
1 |
2 |
3 |
|
Плата клеммных соединителей (для МИТ-12ТС) |
ДДШ 5.182.202 |
1 шт. |
|
Кабель (для МИТ-12ТП) |
ДДШ 6.644.060 |
1 шт. |
|
Кабель (для МИТ-12ТС) |
ДДШ 6.644.060 |
2 шт. |
|
Кабель (для МИТ-12ТП) |
ДДШ 6.644.070 |
1 шт. |
|
Программное обеспечение для интерфейса RS-232 с ЭВМ |
643.02566540.00029-01 |
1 комплект |
|
Программное обеспечение для интерфейса RS-485 с ЭВМ |
643.02566540.00030-01 |
1 комплект |
|
Кабель интерфейсный для связи прибора с компьютером (для МИТ-12 с интерфейсом RS-232)* |
ДДШ 6.644.079 |
1 шт. |
|
Преобразователь интерфейса RS-232/RS-485 (для МИТ-12 с интерфейсом RS-485) |
ДДШ 2.206.006 |
1 шт |
|
Адаптер интерфейса RS-485 (для МИТ-12 с интерфейсом RS-485)** |
ДДШ 2.206.009 |
1 шт. |
|
Адаптер интерфейса RS-485 (для МИТ-12 с интерфейсом RS-485) |
ДДШ 2.206.009-01 |
1 шт. |
|
Руководство по эксплуатации |
ДДШ 2.821.155 РЭ |
1 экз. |
|
Формуляр |
ДДШ 2.821.155 ФО |
1 экз. |
|
Методика поверки |
МП 26-221-2009 |
1 экз. |
|
Примечание: * - По отдельной заявке кабель может быть выполнен длинной до 15 метров. ** - По отдельной заявке при подключении МИТ-12 в систему СИТ ДДШ 1.270.009. | ||
Поверка осуществляется по документу МП 26-221-2009 «ГСИ. Измеритель температуры многоканальный МИТ-12. Методика поверки», утвержденному ФГУП «УНИИМ».
Основные средства поверки:
- магазин сопротивления Р4831 (рег. №6332-77): диапазон показаний от 0,021 до 111111,110 Ом, класс точности 0,02;
- компаратор напряжений Р3003 (рег. №7476-79): предел компарирования и измерения с компенсацией входного напряжения 111,111 мВ, класс точности 0,0005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в формуляр или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования измерителям температуры многоканальным МИТ-12:ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды (с Изменениями №№1, 2, 3, 4, 5)
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ТУ 4211-087-02566540-2008 Измеритель температуры многоканальный МИТ-12. Технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ИзготовительАкционерное общество «Научно-производственное предприятие «Эталон»
(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18; 350-20-39
Web-сайт: https://uniim.ru
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311373 от 10.11.2015 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
