ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки согласующие БС-9234.01
Назначение средства измеренийБлок согласующий БС-9234.01 (далее - БС) предназначен для согласования, усиления и измерения напряжения электрических сигналов от пьезоэлектрических датчиков переменного давления, датчиков оборотов и вибропреобразователей в дизельных двигателях.
Описание средства измеренийПринцип действия БС основан на приёме, измерении и обработке электрических сигналов, поступающих от пьезоэлектрических датчиков переменного давления, датчика оборотов и вибропреобразователя.
Конструктивно БС выполнен в виде единого блока в пластиковом ударопрочном корпусе. Пьезоэлектрические датчики переменного давления, датчик оборотов и вибропреобразователь подключены к БС с помощью кабелей.
Сигналы от датчиков первичной информации поступают на входы системной платы, где усиливаются и поступают в аналогово-цифровой преобразователь БС. В аналогово-цифровом преобразователе усиленные сигналы преобразуются в цифровой код для передачи по жгуту USB в компьютер. Информация о сигналах пьезоэлектрических датчиков давления, датчиков оборотов и вибропреобразователя отображается на мониторе ПК в виде значений напряжения.
Бесперебойное питание блока обеспечивается встроенным аккумулятором с выходным напряжением ±24 В.
Общий вид БС приведён на рисунке 1, место пломбировки БС от несанкционированного доступа указано на рисунке 2. ______________________________

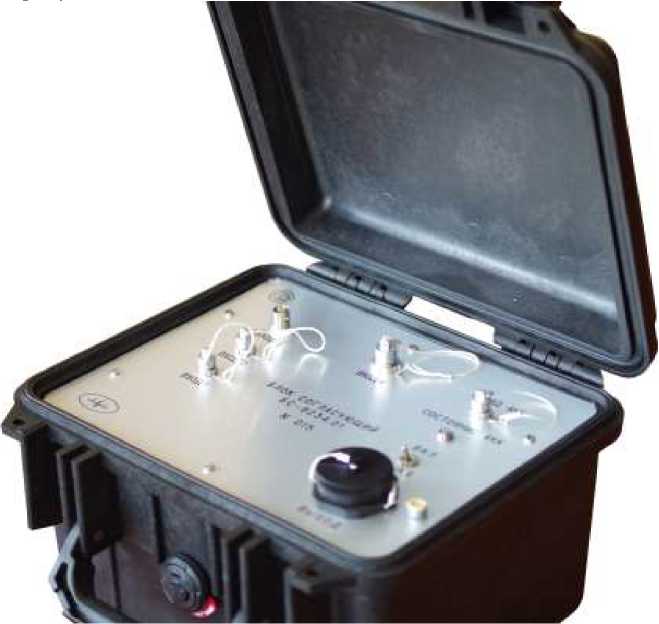

Рисунок 1 - Общий вид БС-9234.01

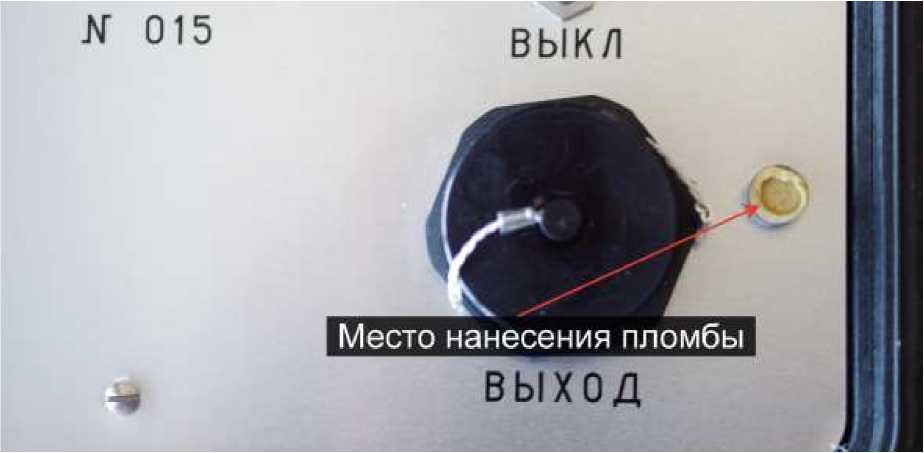

Рисунок 2 - Место пломбировки БС-9234.01
Программное обеспечениеБС имеет автономное программное обеспечение (ПО) «Тестер БС-9234.01», которое работает под управлением операционной системы Windows.
ПО состоит из следующих компонент:
-
1) модуля «Тестер БС-9234.01».Основной модуль ПО, предназначен для отображения пользовательского графического интерфейса и взаимодействия других модулей ПО БС;
-
2) модуля «Math Library». Предназначен для расчёта параметров сигнала, его СКЗ, максимальной и минимальной амплитуды;
-
3) модуля «Measurement Library». Предназначен для выбора и настройки канала АЦП;
-
4) «ZedGraph Library».Описывает функции для графического отображения данных Все ПО БС является метрологически значимым.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Модуль Тестер |
CheckBS.9234- |
1.0.0.0 |
778F5AF31A7002BA |
MD5 |
|
БС-9234.01 |
01.exe |
169AE37DCB53F581 | ||
|
Модуль Math |
CheckCore.dll |
1.0.0.0 |
DA5ECC6A8A9C3191F33F |
MD5 |
|
Library |
A87C31E7D917 | |||
|
Модуль Measurement Library |
MeasurementADS. dll |
1.0.0.0 |
AAB9EED4295259E3AD24 12423E773CAD |
MD5 |
|
ZedGraph Library |
ZedGraph.dll |
5.1.5.28844 |
D475B092511EA01B9BDB1 77D2EF3AE49 |
MD5 |
Метрологические характеристики БС проверены с учётом влияния программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «C».
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициентов преобразования каналов «ДАТЧИКИ ДАВЛЕНИЯ», мВ/пКл «ВИБРОПРЕОБРАЗОВАТЕЛЬ», В/В «ДАТЧИК ОБОРОТОВ», В/В |
0,2 1,0 1,0 |
|
Пределы относительных отклонений действительных значений коэффициентов преобразования каналов от их номинальных значений на частоте 80 Гц, % |
±3,0 |
|
Нелинейность амплитудной характеристики (АХ) каналов «ДАТЧИКИ ДАВЛЕНИЯ» в диапазоне выходного напряжения переменного тока от 0,1 до 2,0 В (СКЗ) «ВХОД 1» и «ВХОД 2», % |
±3,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) каналов «ДАТЧИКИ ДАВЛЕНИЯ» в диапазоне частот, % от 20,0 до 1000,0 Гц, % от 10,0 до 5000,0 Гц, % |
±3,0 ±5,0 |
|
Нелинейность АХ канала «ВИБРОПРЕОБРАЗОВАТЕЛЬ» в диапазоне выходного напряжения переменного тока от минус 3,0 до 3,0 В (СКЗ),% |
±3,0 |
|
Неравномерность АЧХ канала «ВИБРОПРЕОБРАЗОВАТЕЛЬ» в диапазоне частот от 10,0 до 10000,0 Гц, % |
±3,0 |
|
Нелинейность АХ канала «ДАТЧИК ОБОРОТОВ» в диапазоне выходного напряжения переменного тока от минус 3,0 до 3,0 В (СКЗ), % |
±3,0 |
|
Неравномерность АЧХ канала «ДАТЧИК ОБОРОТОВ» в диапазоне частот от 10,0 до 10000,0 Гц, % |
±3,0 |
|
Пределы допускаемой относительной погрешности каналов измерений «ДАТЧИКИ ДАВЛЕНИЯ» («ВХОД 1», «ВХОД 2») в диапазоне частот, % от 20 до 1000 Гц, % от 10 до 5000 Гц, % |
±5,0 ±10,0 |
|
Выходное напряжение постоянного тока, В |
24 ±3,0 |
|
Время установления рабочего режима каналов «ДАТЧИКИ ДАВЛЕНИЯ», с, не более |
180,0 |
|
Потребляемая мощность, Вт, не более |
10,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: -диапазон температур окружающего воздуха, °С -относительная влажность воздуха при температуре 45°С 35°С, % -атмосферное давление, кПа |
от 0 до +45 до 100,0 % от 90,3 до 106,2 |
|
Габаритные размеры (ширина, длина, высота), мм, не более: |
270x245x180 |
|
Масса, кг |
7,0 ±0,5 |
|
Средний срок службы, лет, не менее |
15 |
|
Вероятность безотказной работы БС за время 8000 ч, не менее |
0,9 |
|
Назначенный срок службы БС, лет, не менее |
25 |
наносится на лицевую панель БС методом гравировки и на титульные листы РЭ и ПС типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Блок согласующий БС-9234.01 |
ЖЯИУ411521.002 |
1 шт. |
|
Паспорт |
ЖЯИУ411521.002 ПС |
1 шт. |
|
Руководство по эксплуатации |
ЖЯИУ411521.002 РЭ |
1 шт. |
|
Адаптер АМС-1 |
ЖЯИУ 685621.081 |
1 шт. |
|
Жгут 521--,0Р-901 |
ЖЯИУ 685691.131 |
1 шт. |
|
Жгут USB TYPE USB A/B 2.0 |
1 шт. | |
|
CD диск со следующим содержимым: |
1 шт. | |
|
ПО «Тестер БС-9234.01» |
RU-ЖЯИУ00001-01 |
1 шт. |
|
Драйвера для БС-9234.01 | ||
|
Руководство по эксплуатации |
ЖЯИУ411521.002 РЭ |
1 шт. |
|
Методика поверки |
ЖЯИУ411521.002 МП |
1 шт. |
|
Руководство системного программиста |
RU.ЖЯИУ.00001-01 32 01 |
1 шт. |
|
Руководство оператора |
RU.ЖЯИУ.00001-01 34 01 |
1 шт. |
осуществляется по документу ЖЯИУ.411521.002 МП «Блок согласующий БС-9234.01 Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 15 ноября 2012 г.
Основные средства поверки:
-
- генератор Г6-36, диапазон рабочих частот от 0,001 Гц до 99,9 кГц; погрешность установки частоты ±0,01% от установленного значения;
-
- вольтметр универсальный В7-65, диапазон измеряемых переменных напряжений от 200 мВ до 700 В в диапазоне от 20 Гц до 1 МГц, погрешность измерения ±(0,3-4)% от U+(200-800) ед. мл. разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде клейма в паспорт или в виде наклейки на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к блокам согласующим БС-9234.01ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
ГОСТ 22520-85.Датчики давления разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В, в диапазоне частот 1-'10-2... 2 • 109 Гц.
ЖЯИУ.411521.002 ТУ Блок согласующий БС-9234.01. Технические условия.
