Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «08» мая 2018 г. №874

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства бортовые БУ ЦСИ 1201 версия 2016

Устройства бортовые БУ ЦСИ 1201 версия 2016 (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения (широты, долготы и высоты относительно поверхности геоида) потребителя в системе координат ПЗ-90.11 при движении потребителя со скоростью (рабочий диапазон скоростей) до 70 м/с и синхронизации внутренней шкалы времени устройства с национальной шкалой координированного времени UTC(SU).

Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передаче данных о координатах транспортного средства в центр обработки данных.

Конструктивно устройство представляет собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам ГНСС ГЛОНАСС и GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическими датчиками движения (акселерометрами) и датчиком целостности корпуса.

Информационный обмен с ПЭВМ осуществляется только в режиме работы «Сервисный» через сервисный USB-разъем.

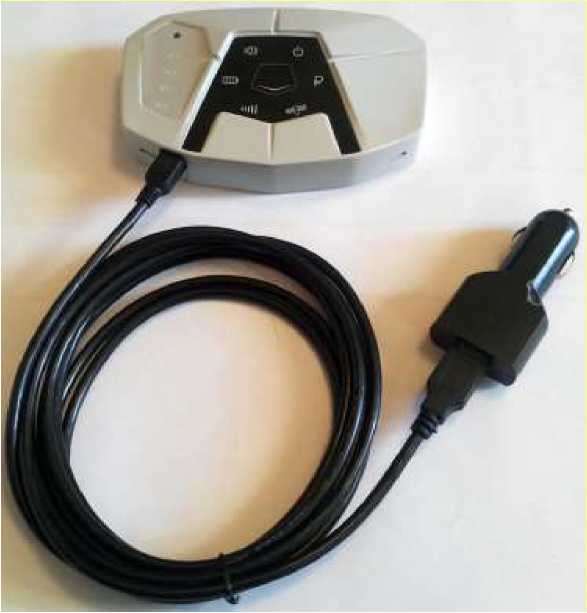

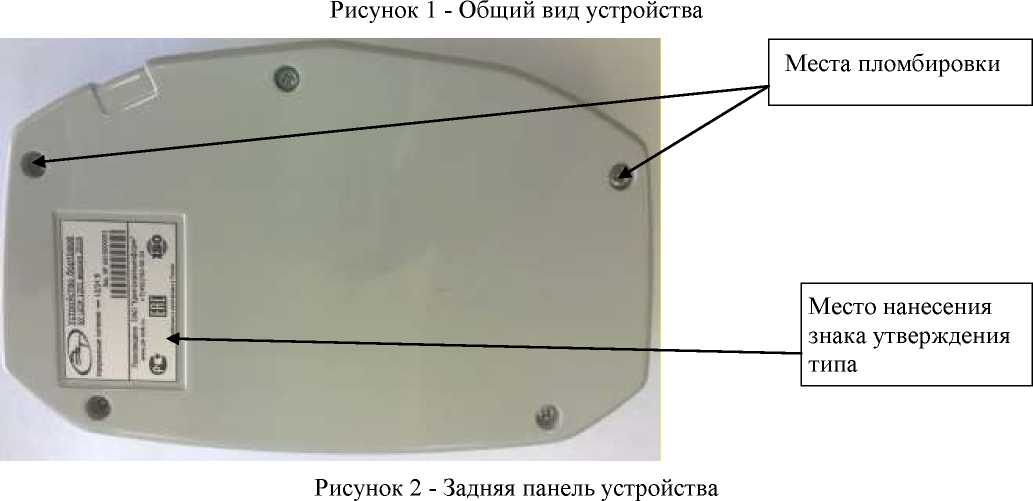

Общий вид средства измерений приведен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.

Устройства работают под управлением специализированного программного обеспечения (ПО) «Программное обеспечение БУ ЦСИ 1201 версия 2016. ЦВКЕ.00105-01».

Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус устройства в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу 842-16-05 МП «Инструкция. Устройства бортовые БУ ЦСИ 1201 версия 2016. Методика поверки с изменением №1», утвержденному ФГУП «ВНИИФТРИ» 28 февраля 2018 г.

Основные средства поверки:

- имитатор сигналов СН-3803М (рег. № 54309-13);

- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатно-временных средств измерений.

Устройства бортовые БУ ЦСИ 1201 версия 2016. Технические условия. ЦВКЕ.464425.001 ТУ.

Акционерное общество «Центрсвязьинформ» (АО «ЦСИ»)

ИНН 7718171478

Адрес: 140105, Московская область, Раменский р-н, г. Раменское, ул. Левашова, дом 25а, стр. 1

Юридический адрес: 105023, г. Москва, ул. Большая Семеновская, дом 11, стр. 3, комн.19 Телефон/факс: +7 (495) 782-00-33

Web-сайт: http://www.csi-msk.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 526-63-00, факс: (495) 526-63-00

Е-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

8 мая 2018 г.                                               №  874_____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62275 «Устройства бортовые БУ ЦСИ 1201 версия 2016» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Центрсвязьинформ» (АО «ЦСИ») от 02 марта 2018 г. № А0203-01 и № А0203-02 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на устройства бортовые БУ ЦСИ 1201 версия 2016, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63926-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу 842-16-05 МП «Инструкция. Устройства бортовые БУ ЦСИ 1201 версия 2016. Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 28.02.2018 и распространить действие документа на устройства бортовые БУ ЦСИ 1201 версия 2016, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 62275 «Устройства бортовые БУ ЦСИ 1201 версия 2016», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63926-16, в связи с изменением организационно-правовой формы предприятия-изготовителя с ОАО «Центрсвязьинформ», г. Москва, на АО «Центрсвязьинформ», г. Москва и в связи внесением изменений в документ на поверку.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
