№676 от 09.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31690
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52681 "Датчики весоизмерительные тензорезисторные Н2 и Н11 модификации Н2-1-С1,
Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 676 от 09.04.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ9 апреля 2018 г. № 676_____
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений Xs 52681 «Датчики весоизмерительные тензорезисторные Н2 и НИ модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-СЗ, Н2-2-СЗ, Н2-5-СЗ, Н2-10-СЗ, Н2-15-СЗ, Н11-0,5-С1, Н11-1-С1, Н11-0,5-СЗ, Н11-1-СЗ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «ВИК «Тензо-М» 21 ноября 2017 г. № 233 приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные
тензорезисторные Н2 и Н11 модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-Cl, Н2-15-С1, Н2-1-СЗ, Н2-2-СЗ, Н2-5-СЗ, Н2-10-СЗ, Н2-15-СЗ, Н11-0,5-С1, Н11-1-С1, Hll-0,5-C3, Н11-1-СЗ, зарегистрированные в Федеральном
информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55200-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ 8.631-2013 (Приложение ДА), и распространить действие документа на средства измерений, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 52681 «Датчики весоизмерительные тензорезисторные Н2 и НИ модификации Н2-1-С1, Н2-2-Cl, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-СЗ, Н2-2-СЗ, Н2-5-СЗ, Н2-10-СЗ, Н2-15-СЗ, Н11 -0,5-С 1, Н11 -1 -С 1, Н11 -0,5-СЗ, Н11 -1 -СЗ », зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55200-13, в связи с заменой документа на поверку.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 52681 «Датчики весоизмерительные тензорезисторные Н2 и НН модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-СЗ, Н2-2-СЗ, Н2-5-СЗ, Н2-10-СЗ, Н2-15-СЗ, Н11-0,5-С1, Н11-1-С1, Н11-0,5-СЗ, Н11-1-
СЗ» на последующие 5 лет.
-
4. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С .С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» апреля 2018 г. №676
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные тензорезисторные Н2 и Н11 модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-СЗ, Н2-2-СЗ, Н2-5-СЗ, Н2-10-СЗ, Н2-15-СЗ, Hl 1-0,5-Cl, Hl 1-1-Cl, Hl 1-0,5-СЗ, Hl 1-1-СЗ
Назначение средства измеренийДатчики весоизмерительные тензорезисторные Н2 и Н11 модификации Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-СЗ, Н2-2-СЗ, Н2-5-СЗ, Н2-10-СЗ, Н2-15-СЗ, Н11-0,5-С1, Н11-1-С1, Н11-0,5-СЗ, Н11-1-СЗ (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание средства измеренийПринцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, выполненного из легированной стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме воспринимающих деформацию сдвига упругого элемента. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования находятся во внутренней полости упругого элемента и защищены герметиком и крышкой.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение датчика (Н2 или Hl 1);
Р - максимальная нагрузка, т;
К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С 1 или СЗ).

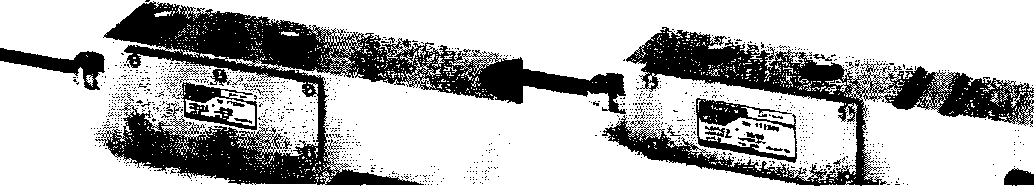

Рисунок 1 - Внешний вид датчиков Н2 Рисунок 2 - Внешний вид датчиков Hl 1
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 3), на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Етах;
-
- серийный номер;
-
- знак утверждения типа.
тенз0|'м
Датчик
|ч-. М'» ИН" f Д|-П.П1Ч h PiH< W
Рисунок 3 - Внешний вид наклейки датчиков Н2 и Н11
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Модификации | |||
|
Н2 |
НИ | |||
|
С1 |
сз |
С1 |
СЗ | |
|
1 |
2 |
3 |
4 |
5 |
|
Класс точности по ГОСТ 8.631-2013 |
С | |||
|
Максимальное число поверочных интервалов, Птах ~ Етах /V |
1000 |
3000 |
1000 |
3000 |
|
Максимальная нагрузка, Етах, т |
1; 2; 5; 10; 15 |
о,5; 1 | ||
|
Минимальная нагрузка, Emin, т |
0 | |||
|
Значение поверочного интервала v, кг |
Етах / Птах | |||
|
Минимальный поверочный интервал, vmin, кг |
Етах /5000 |
Етах /10000 |
Етах /5000 |
Етах/10000 |
|
Выходной сигнал При Етах, мВ/В |
2±0,005 |
2±0,002 | ||
|
Входное сопротивление, Ом |
380±10 | |||
|
Выходное сопротивление, Ом |
350±1 | |||
|
Не возврат выходного сигнала при возврате к минимальной нагрузке Cdr после нагружения постоянной нагрузкой, составля-ющей 90-100 % от Етах в течение 30 мин, выраженный через поверочный интервал v |
±0,5 | |||
|
Пределы допускаемой погрешности тре: до 500v вкл. св. 500v до 2000v вкл. св. 2000v |
±0,35v ±0,70v ±l,05v | |||
|
Предельные значения температуры, °C |
от -10 до +40 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Обозначение по влажности |
СН | |||
|
Предел допустимой нагрузки, % от Етах |
125 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур эксплуатации и хранения, °C |
от -50 до +50 |
|
Напряжение питания, В |
от 3 до 12 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Маркировка взрывозащиты |
0ExiaIICT6 X |
Таблица 3 - Масса и габаритные размеры датчиков
|
Обозначение датчика |
Максимальная нагрузка, т |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
Н2 |
1 |
180 |
45 |
38 |
1,8 |
|
2 |
195 |
45 |
44 |
2,2 | |
|
5 |
225 |
55 |
62 |
3,9 | |
|
10 |
280 |
67 |
88 |
8,2 | |
|
15 |
280 |
71 |
88 |
9,0 | |
|
Н11 |
0,5; 1 |
168 |
39 |
34 |
1,2 |
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик весоизмерительный тензорезисторный с кабелем |
Н2иН11 |
1 шт. |
|
Паспорт |
4273-066-18217119-2013 ПС |
1 экз. |
|
Транспортная тара |
— |
1 шт. |
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6=0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмериетельным тензорезисторным Н2 и Hl 1ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий М, Н, Т и С. Технические условия
ИзготовительЗакрытое акционерное общество «Весоизмерительная компания «ТЕНЗО-М»
(ЗАО «ВИК «ТЕНЗО-М»)
ИНН 5027048351
Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38
Телефон: +7 (495) 745-3030, +7 (800) 555-6530
E-mail: tenso@tenso-m.ru
Web-сайт: www.tenso-m.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
Телефон: +7 (812) 251-7601, +7 (812) 327-5835, факс: +7 (812) 713-0114
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
