МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

30 марта 2018 г.                                             _№ 589

Москва

О внесении изменений в описание типа на счетчики газа ультразвуковые Гобой-1М

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Теплоприбор» от 29 января 2018 г. № 13/04-33 83/а приказываю:

• 1. Внести изменения в описание типа на счетчики газа ультразвуковые Гобой-1М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57186-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( ............. \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики газа ультразвуковые Гобой-1М (далее - счётчик) предназначены для местного и дистанционного измерения объёма и объёмного расхода природного газа по ГОСТ 5542-2014, приведенных к стандартным условиям, а также времени нахождения счётчиков в нерабочем состоянии вследствие их неисправности.

Принцип действия счетчика основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность этих времён пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей по сечению трубопровода в местах установки ультразвуковых датчиков, определяется объёмный расход. Интегрируя объёмный расход по времени измерений получают объём газа при рабочих условиях.

Счётчик состоит из первичного преобразователя расхода (ПР) с двумя пьезоэлектрическими преобразователями, установленными по оси потока, а также встроенных преобразователей давления (ПД), температуры (ПТ) и измерительно-вычислительного блока (ИВБ) с жидкокристаллическим индикатором (ЖКИ) и клавиатурой, выполненных в интегральном исполнении.

В счетчиках реализована методика вычисления теплофизических свойств природного газа согласно ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода».

Используя значения температуры и давления газа, полученные от ПД и ПТ, рассчитывается объём газа, приведенный к стандартным условиям.

На ЖКИ счётчика отображается следующая информация:

• - суммарный объём газа нарастающим итогом, приведенный к стандартным условиям, м ,

• - время нахождения счётчика в нерабочем состоянии, ч;

• - текущее время (часы, минуты);

• - текущая дата (год, месяц, число);

• - расчётный час, ч;

• - заводской номер счётчика;

• - абсолютное давление газа, кПа;

• - температура газа, °C;

• - объёмный расход газа в рабочих условиях, м³/ч.

Счетчики осуществляют ведение часовых, суточных и месячных архивов средних значений результатов измерений при стандартных и рабочих условиях. Глубина часовых архивов составляет 135 суток, суточных - 490 суток, месячных - не менее 2,5 лет.

Электропитание счётчика осуществляется от автономного источника питания (литиевой батареи).

Счетчик имеет вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «взрывобезопасный» для категории и группы взрывоопасных смесей ПАТ5.

Имеются два конструктивных исполнения счётчиков по их монтажу на трубопроводах. Исполнения отличаются расположением цифрового индикатора и клавиатуры.

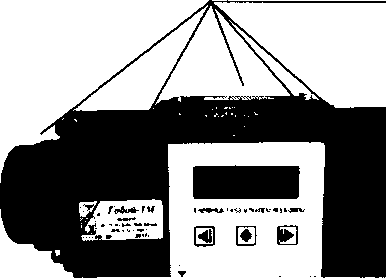

Общий вид счетчика и схема пломбировки для нанесения знаков поверки, представлена на рисунке 1.

Места пломбирования счётчика

Рисунок 1 - Общий вид счетчика и места пломбирования для нанесения знака поверки

В счётчиках используется встроенное программное обеспечение (ПО), которое предназначено для выполнения функций измерений объёма природного газа, приведенного к стандартным условиям и передачи полученного результата на устройства верхнего уровня.

ПО обеспечивает выполнение следующих функций:

• - измерение времени распространения ультразвуковых импульсов по потоку и против потока, измерение давления и температуры газа;

• - вычисление разности времен распространения сигналов по потоку и против;

• - пересчет полученных данных в значения расхода и объёма нарастающим итогом;

• - выдачу значений текущих данных, данных нарастающим итогом и передачу информации на модуль жидкокристаллического дисплея, а также архивных данных во внешние устройства.

Метрологически значимая часть ПО счётчиков представляет собой программное обеспечение платы модуля измерений.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

¹ Дополнительная относительная погрешность счетчиков при измерении объемного расхода газа в рабочих условиях вызвана отличием физических свойств воздуха (среда, на которой производится градуировка канала измерения расхода) и природного газа (среда, на которой производится эксплуатация счетчика)

Продолжение таблицы 3

Таблица 4 - Характеристики диапазона измерений расхода при рабочих условиях Q_Maxc, Qhom, Qnep И Q_MIi_H СЧётчИКОВ

Счётчики могут выпускаться с расширенным диапазоном расхода (Qmhkc, указано в скобках).

наносится на наклеиваемую на корпус счётчика маркировочную табличку и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счётчика.

Таблица 3 - Комплектность

осуществляется по документу РИЮУ.407251.008. МП «Счётчики газа ультразвуковые Гобой-1М. Методика поверки», с изменением № 1, утвержденному ЗАО КИП «МЦЭ» И июля 2017 г.

Основные средства поверки:

• - грузопоршневой манометр абсолютного давления МПА-15, регистрационный номер 4222-74, диапазон измерений от 0 до 400 кПа, пределы относительной погрешности ±0,01 %;

• - калибратор температуры КТ-1, регистрационный номер 29228-05, диапазон воспроизводимых температур от минус 40 до плюс 110 °C, пределы допускаемой абсолютной погрешности ±0,01 °C;

• - термопреобразователь сопротивления платиновый эталонный первого разряда ПТС-10М, регистрационный номер 11804-99, диапазон измерения температуры от минус 40 до плюс 60 °C, пределы допускаемой абсолютной погрешности ±0,01 °C;

• - секундомер электронный СТЦ2, пределы допускаемой абсолютной погрешности измерения интервалов времени Т составляют ±(15-10'⁶-Т+0,01) с;

• - стенд для настройки, испытаний и поверки расходомеров и счётчиков газа СНИП РСГ-М (регистрационный номер 30070-05), диапазон измерений расхода от 0,01 до 400 м7ч, пределы допускаемой относительной погрешности измерений воспроизводимых расходов ±0,3%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке, паспорт и на пломбы, как показано на рисунке 1.

приведены в документе МЦКЛ.0335.М-2017 Объемный расход и объем газа. Методика измерений с помощью счетчиков газа ультразвуковых Гобой-1М с изменением №1, регистрационный номер по Федеральному реестру ФР. 1.29.2017.27594.

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 10⁶ Па

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 15528-86 Средства измерений расхода, объёма или массы протекающих жидкости и газа. Термины и определения

ТУ 311-00227465.059-2001 Счётчики газа ультразвуковые Гобой-1. Технические условия

Открытое акционерное общество «Теплоприбор» (ОАО «Теплоприбор»)

Адрес: Россия, 390011, г. Рязань, Куйбышевское шоссе, 14 а

ИНН 6227001715

Телефон: +7(4912) 24-89-02

Телефон (факс): +7(4912) 44-16-78

Закрытое акционерное общество Консалтинго-инжиниринговое   предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7(495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311313 от 09.10.2015 г.
