№863 от 05.04.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 315882
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 863 от 05.04.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 апреля 2022 г.
Xs
863
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляклва собой.
1 Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федеральное агентства по техническому регулированию и метрологии.
Руководитель
А.П.Шалаев
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «5» апреля 2022 г. № 863
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Преобразователи измерительные давления |
ЗОНД-20 |
66467-17 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Гидрогазприбор» (ООО «НПП «Гидрогазприбор»), г. Москва, г. Зеленоград |
124460, г. Москва, г. Зеленоград, пр-т Генерала Алексеева, д.8 |
124460, г. Москва, г. Зеленоград, проезд 4801-й, дом. 7, стр.3, пом. 2 |
Общество с ограниченной ответственностью «Научно-производственное предприятие «Гидрогазприбор» (ООО «НПП «Гидрогазприбор»), г. Москва, г.Зеленоград |
|
2. |
Преобразователи измерительные давления |
ЗОНД-10 |
15020-07 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Гидрогазприбор» (ООО «НПП «Гидрогазприбор»), г. Москва, г. Зеленоград |
124460, г. Москва, г. Зеленоград, пр-т Генерала Алексеева, д.8 |
124460, г. Москва, г. Зеленоград, проезд 4801-й, дом. 7, стр.3, пом. 2 |
Общество с ограниченной ответственностью «Научно-производственное предприятие «Гидрогазприбор» (ООО «НПП «Гидрогазприбор»), г. Москва, г.Зеленоград |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» апреля 2022 г. № 863
Лист № 1 Регистрационный № 66467-17 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные давления ЗОНД-20
Назначение средства измеренийПреобразователи измерительные давления ЗОНД-20 (далее - преобразователи) предназначены для непрерывных измерений избыточного, абсолютного, гидростатического давления и разности давлений в жидких и газообразных средах в пропорциональный унифицированный линейный сигнал постоянного тока.
Описание средства измеренийПринцип действия преобразователей основан на свойстве тензорезисторов менять свое сопротивление пропорционально воздействующему давлению. Параметры тензорезисторного моста, зависящие от воздействующего давления, обрабатываются электронным блоком и преобразуются в пропорциональный унифицированный токовый сигнал или показания индикатора.
Конструктивно преобразователи выполнены в виде единой конструкции, которая объединяет в общем конструктиве два функциональных блока: присоединительный штуцер с интегральным тензоэлементом и корпус с электронным блоком.
В зависимости от модификации по особенностям применения и исполнения, преобразователи отличаются конструкцией корпуса и видом измеряемого давления и подразделяются на модели, которые представлены в таблице 2.
По своему функциональному назначению преобразователи имеют пять модификаций:
-
- ЗОНД-20-ИД (ВД, ДИВ) - для измерений избыточного (манометрического) давления, разрежения (вакуумметрического давления), а также избыточного давления -разрежения (мановакуумметрического давления);
-
- ЗОНД-20-АД - для измерений абсолютного давления;
-
- ЗОНД-20-ДД - для измерений разности давлений (дифференциального давления);
-
- ЗОНД-20-ГД - для измерений гидростатического давления (уровня жидкости).
-
- ЗОНД-20-ДГ - автономные микроманометры для измерений разности давлений.
По количеству пределов измерений преобразователи подразделяются на однопредельные и многопредельные (модели К3, К4, К4.И, К5, К6, К7 по заказу).
Чувствительным элементом тензопреобразователя является сапфировая пластина с пленочными тензорезисторами (структура КНС), прочно соединенная с металлической мембраной тензопреобразователя, либо кремниевая мембрана с аналогичными тензорезисторами (структура КНК).
Преобразователи применяются для работы в системах автоматического контроля, регулирования и управления технологическими процессами.
Знак поверки наносится в свидетельство о поверке или в паспорт на преобразователи. Общий вид преобразователей с указанием мест защиты от несанкционированного доступа провиден на рисунке 1.

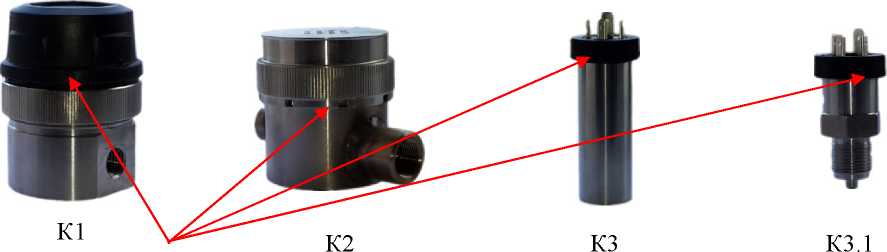

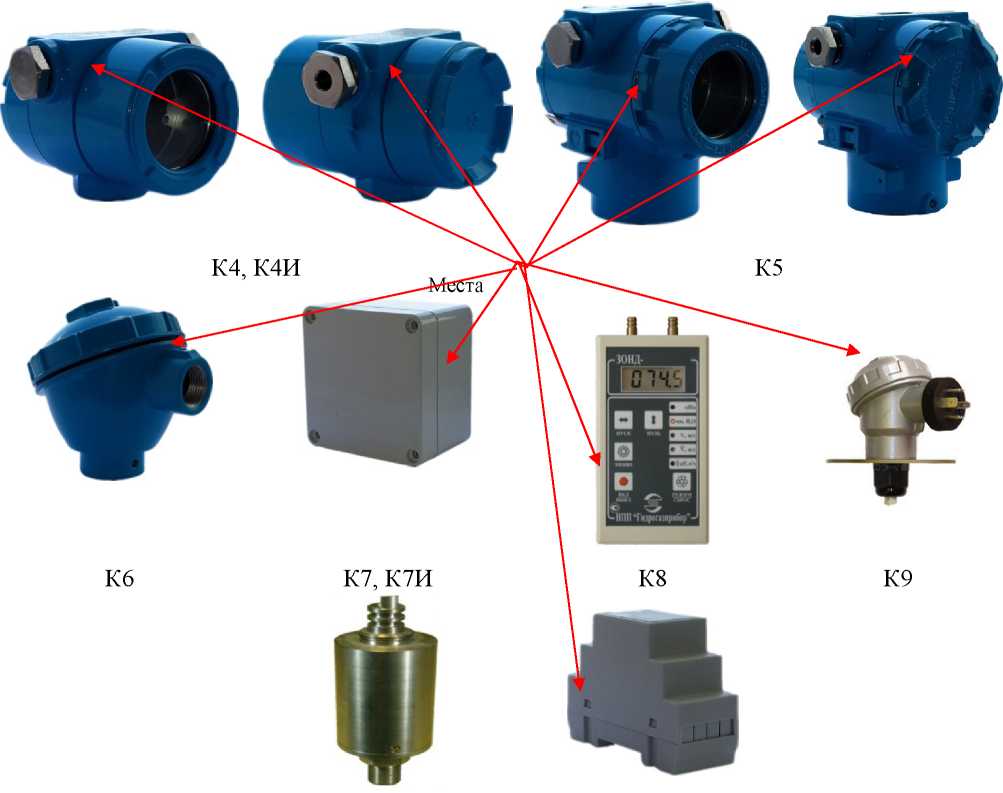

Места пломбировки
К4, К4И
К5
К6
К7, К7И
К8
К9
К10
К11
Рисунок 1 - Общий вид преобразователей
Программное обеспечениеПреобразователи, использующие HART протокол, используются вместе с программным обеспечением (ПО), метрологически значимая часть которого, приведена в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MasterHART |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Конструкция преобразователей обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблице 2.
Общие технические характеристики (масса, габаритные размеры, потребляемая мощность и условия эксплуатации приведены в таблицах 3 - 6.
Таблица 2 - Метрологические характеристики
|
Модификация СИ |
Модель |
Верхний предел измерений/ пределы допускаемой основной приведенной погрешности измерений |
Примечание | ||
|
от кПа |
до МПа |
% | |||
|
Преобразователь измерительный избыточного давления ЗОНД-20-ИД (ВД, ДИВ)* |
К1 К2 К3 К4, К4И К5 К6 |
0,02 |
100 |
±(0,1-2,5) |
К'2-Exd (1ExdIIBT5 X) |
|
К3.1 |
100 |
2,5 |
±(0,5-1,0) | ||
|
Преобразователь измерительный абсолютного давления ЗОНД-20-АД |
К1 К2 К3 К4, К4И К5 К6 |
4 |
16 |
±(0,1-2,5) |
К'2-Exd (1ExdIIBT5 X) |
|
К11 |
600 мм рт.ст. |
800 мм рт.ст. |
±(0,25-1,0) |
барометр | |
|
Преобразователь измерительный разности давлений ЗОНД-20-ДД |
К1 К2 К3 К4, К4И К5 К6 |
0,02 |
16 |
±(0,1-2,5) |
К'2-Exd (1ExdIIBT5 X) |
|
К7, К7И |
0,02 кПа |
60 кПа |
±(0,25-2,5) | ||
|
Микроманометр ЗОНД-20-ДГ |
К7, К7И |
0,02 кПа |
1 МПа |
±(0,25-2,5) |
автономный |
|
К8 |
+/- 200 Па |
+/- 20 кПа |
±(0,2-1,5) |
автономный | |
Продолжение таблицы 2
|
Модификация СИ |
Модель |
Верхний предел измерений/ пределы допускаемой основной приведенной погрешности измерений |
Примечание | ||
|
от кПа |
до МПа |
% | |||
|
Преобразователь измерительный гидростатическо го давления (уровня) ЗОНД-20-ГД |
К4И К5 К9 |
0,6 м вод. ст. |
200 м вод. ст. |
±(0,1-1,0) | |
|
К10 |
2,5 м вод. ст. |
10000 м вод. ст. |
±(0,1-1,0) |
для автономных носителей | |
|
Примечания:
| |||||
Таблица 3 - Масса
|
Тип преобразователя |
Масса, кг, не более |
|
ЗОНД-20-ИД (ВД, ДИВ), ЗОНД-20-АД |
1,9 |
|
ЗОНД-20-ГД (без кабеля) |
1,9 |
|
ЗОНД-20-ДД |
10 |
|
ЗОНД-20-ДГ |
0,8 |
Таблица 4 - Потребляемая мощность
|
Выходной сигнал |
Потребляемая мощность, Вт, не более |
|
0-5 мА(5-0 мА) |
0,5 |
|
4-20 мА(20-4 мА) |
1,0 |
|
0-10 В(10-0 В) |
1,0 |
|
HART протокол |
1,0 |
Таблица 5 - Условия эксплуатации
|
Рабочие условия эксплуатации | |
|
Температура окружающего воздуха, °С |
от -45 до +70 |
|
Диапазон напряжений питания от внешнего источника, В |
от 10 до 42 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Примечание - Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха на каждые 10 °C от нормальных условий в соответствии с ГОСТ 22520-85 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность преобразователей приведена в таблице 6.
Таблица 6 - Комплектность преобразователей
|
Наименование |
Кол-во |
Примечание |
|
Преобразователь измерительный давления ЗОНД-20 в сборе |
1 шт. |
Модификация и модель в зависимости от заказа |
|
Прокладка |
1 шт. |
Поставляется в ЗИПе по 1 изделию на каждый преобразователь |
|
Руководство по эксплуатации ГКНД. 406233. 008 РЭ |
1 экз. |
При поставке больших партий преобразователей допускается прилагать по 1 экз. РЭ на каждые 10 преобразователей, поставляемых в один адрес |
|
Паспорт ГКНД. 406233. 008 ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным давления ЗОНД-20ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 4-104».
ГОСТ Р 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ Р 8.840-2013 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па».
ГОСТ Р 51330.1-99 «Электрооборудование взрывозащищенное. Общие требования»
ТУ 4212-008-17728013-15 «Преобразователи измерительные давления ЗОНД-20. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Гидрогазприбор» (ООО «НПП «Гидрогазприбор»)
Адрес: 124460, г. Москва, г. Зеленоград, проезд 4801-й, дом. 7, стр.3, пом. 2 ИНН 7735019219
Телефон: +7(495) 660-51-89, факс: +(7)495-741-25-11
Е-mail: info@ggp.ru
Испытательный центр Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России) Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: +7(495) 583-99-23; факс: +7(495) 583-99-48 Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» апреля 2022 г. № 863
Регистрационный № 15020-07
Лист № 1 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные давления ЗОНД-10
Назначение средства измеренийПреобразователи измерительные давления ЗОНД-10 (далее - преобразователи) предназначены для непрерывного преобразования избыточного, абсолютного, гидростатического и разности давлений в жидких и газообразных средах в пропорциональный унифицированный линейный сигнал постоянного тока, а также в частотный сигнал по ГОСТ 26.011-80.
Описание средства измеренийПринцип действия преобразователей основан на свойстве тензорезисторов менять свое сопротивление пропорционально воздействующему давлению.
Все модели преобразователей серии ЗОНД-10 изготавливаются в виде единой конструкции, которая объединяет в общем конструктиве два функциональных блока: присоединительный штуцер с интегральным тензоэлементом и корпус с электронным блоком, который преобразует параметры тензорезисторного моста, зависящие от воздействующего давления, в пропорциональный унифицированный токовый сигнал.
Чувствительным элементом тензопреобразователя является пластина из монокристаллического сапфира с кремниевыми пленочными тензорезисторами (структура КНС), прочно соединенная с металлической мембраной тензопреобразователя, либо кремниевая мембрана с аналогичными тензорезисторами (структура КНК).
По своему функциональному назначению преобразователи выпускаются в следующих модификациях:
ЗОНД-10-ИД - для измерения избыточного (манометрического) давления, разрежения (вакуумметрического давления), а также избыточного давления - разрежения (мановакуум-метрического давления);
ЗОНД-10-АД - для измерений абсолютного давления;
ЗОНД-10-ДД - для измерений разности давлений (дифференциального давления);
ЗОНД-10-ГД - для измерений гидростатического давления (уровня жидкости).
В зависимости от модификации по особенностям применения и исполнения, преобразователи отличаются конструкцией корпуса и видом измеряемого давления и подразделяются на модели, которые обозначаются четырехзначным числовым кодом и представлены в таблице 1.
Преобразователи применяются для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

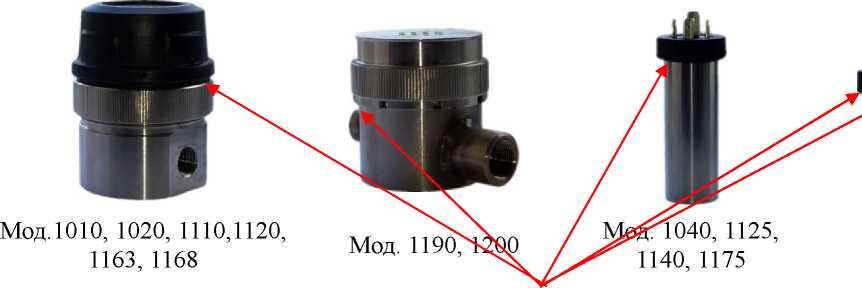

Общий вид корпусов преобразователей с указанием мест защиты от несанкционированного доступа представлен на рисунке 1.
Места пломбировки
Мод. 1025
Мод. 1165
Мод. 1210
Мод. 1212
Мод. 1192, 1205, 1167
Мод. 1031, 1131, 1172
Мод. 1155
Мод. 1220
Рисунок 1 - Общий вид корпусов преобразователей
Программное обеспечение отсутствует.
Лист № 3
Всего листов 6 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификации СИ |
Модели |
Метрологические характеристики |
Примечание | ||
|
Верхний предел измерений |
Пределы допускаемой основной приведенной погрешности | ||||
|
от кПа |
до МПа |
± А д, % | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Преобразователь измерительный избыточного давления ЗОНД-10-ИД |
1010 1015 1020 1021 1025 1031 |
0,1 |
100 |
±(0,1-1) |
Индикация |
|
1011 |
2,5 |
100 |
±(0,1-1) | ||
|
1040 |
6,0 |
3,0 |
±(0,25-1) |
Открытая мембрана | |
|
Преобразователь измерительный избыточного давления ЗОНД-10-ИД-В/ВС |
1190 1192 |
2,5 |
100 |
±(0,1-1) |
Взрывозащищенное исполнение. Маркировка взрывозащиты IExdIIBT5X. (Сертификат соответствия ТС RU C-RU.FE06.B.00125 RU № 0061153) |
|
Преобразователь измерительный абсолютного давления ЗОНД-10-АД |
1110 1111 1120 1121 1125 1131 |
16 |
16 |
±(0,1-1) |
Индикация |
|
1140 |
25 |
1,6 |
±(0,25-1) |
Открытая мембрана | |
|
1155 |
800 мм рт.ст. |
±(0,5-1,5) |
Барометр | ||
|
Преобразователь измерительный абсолютного давления ЗОНД-10-АД- В/ВС |
1200 1205 |
16 |
16 |
±(0,25-1) |
Взрывозащищенное исполнение. Маркировка взрывозащиты IExdIIBT5X. (Сертификат соответствия ТС RU C-RU.FE06.B.00125 RU № 0061153) |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Преобразователь измерительный разности давлений ЗОНД-10-ДД |
1161 1162 1163 1168 1172 1175 |
1,6 |
0,25 |
±(0,25-1) |
Индикация |
|
1165 |
0,1 |
1,0 кПа |
±(0,5-1) |
Неагрессивный газ | |
|
Преобразователь измерительный разности давлений ЗОНД-10-ДД-ВС |
1167 |
1,6 |
0,25 |
±(0,25-1) |
Взрывозащищенное исполнение. Маркировка взрывозащиты IEхdIIВТ5Х. (Сертификат соответствия ТС RU ^^^06.3.00125 RU № 0061153) |
|
Преобразователь измерительный гидростатическо го давления (уровня) ЗОНД-10-ГД |
1210 1212 |
2,5 м вод.ст 0,6 м вод.ст |
200 м вод.ст. 100 м вод.ст. |
±(0,1-1) |
Открытая мембрана |
|
1220 |
2,5 м вод.ст |
100 МПа |
±(0,1-1) |
Морское исполнение | |
|
Примечания:
мановакуумметрического давления, ±(0,25-1) %
| |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон напряжений питания от внешнего источника, В |
от 24 до 36 |
|
Потребляемая мощность, Вт, не более Ьых = от 0 до 5 мА |
0,5 |
|
!вых= от 4 до 20 мА |
1,0 |
|
Масса, кг, не более | |
|
ЗОНД-10-ИД, ЗОНД-10-АД |
1,9 |
|
ЗОНД-10-ГД (без кабеля) |
1,6 |
|
ЗОНД-10-ДД |
10 |
|
Габаритные размеры (диаметр х длина), мм, не более |
80х158* |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: |
от -45 до +70 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Полный срок службы, лет |
12 |
|
* конкретные размеры преобразователей указаны в руководстве по эксплуатации | |
Знак утверждения типа наносится в паспорт преобразователей типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Преобразователь |
1 шт. |
Модификация и модель в зависимости от заказа |
|
Прокладка |
1 шт. |
Поставляется в ЗИП по 1 изделию на каждый преобразователь |
|
Руководство по эксплуатации ГКНД.406233.006 РЭ |
1 экз. |
Допускается прилагать 1 экз. РЭ на каждые 10 преобразователей, поставляемых в один адрес |
|
Паспорт ГКНД.406233.006 ПС |
1 экз. | |
|
Примечание - Монтажные и присоединительные части и вспомогательное оборудование поставляется по требованию заказчика | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным давления ЗОНД-10ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 4-104 Па
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Общие требования
ТУ 4212-006-17728013-94 Преобразователи измерительные давления ЗОНД-10. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Гидрогазприбор» (ООО «НПП «Гидрогазприбор»)
Адрес: 124460, г. Москва, г. Зеленоград, проезд 4801-й, дом. 7, стр.3, пом. 2
ИНН 7735019219
Телефон/факс: 8-495-660-51-89, 8-495-741-25-11
Е-mail: info@ggp.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141750, Московская область, Солнечногорский район, п/о Менделеево
Телефон: (495) 744-81-12
E-mail: office@vniiftri.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
