№537 от 23.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31529
О переоформлении свидетельства об утверждении типа средства измерений № 68085 "Анализаторы кабельных трактов и антенн ZPH" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ23 марта 2018 г.
537
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 68085 «Анализаторы кабельных трактов и антенн ZPH» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» от 27 февраля 2018 г. № D1 2112/80 приказываю:
1. Внести изменения в описание типа на анализаторы кабельных трактов и антенн ZPH, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 69444-17, изложив его в новой редакции согласно приложению к настоящему приказу.
2. Переоформить свидетельство об утверждении типа № 68085 «Анализаторы кабельных трактов и антенн ZPH», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 69444-17, в связи с добавлением нового изготовителя - «Rohde &
Schwarz Technologies Malaysia Sdn Bhd», Малайзия.
3. Управлению метрологии (E.P. Лазаренко), ФГУП (А.Ю.Кузин) обеспечить в.лдютвггствии с Административным
«ВНИИМС» регламентом
оформление свидетельства ; опй^Н1те^ктйп»т<датеиий®м^енир и выдачу его 1 1 хранится в системе электронного документооборота
юридическому лицу или ив
4. Контроль за исполн г:
и Б ЕДlI IkI/1 <7 vLPT11iйкА i E 3i I
13 I собой.
Заместитель Руководителя
Сертификат: 00E1036ECDC011E780DAE0071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
J С.С.Голубев
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы кабельных трактов и антенн ZPH Назначение средства измеренийАнализаторы кабельных трактов и антенн ZPH предназначены для однопортовых измерений модуля и фазы коэффициента отражения коаксиальных устройств.
Описание средства измеренийПринцип действия анализаторов кабельных трактов и антенн ZPH основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на супергетеродинном принципе, и моста для разделения падающей и отраженной мощности. Результаты измерений выводятся на экран анализатора в виде графиков и числовых значений.
Конструктивно анализаторы кабельных трактов и антенн ZPH выполнены в виде портативного моноблока. На передней панели прибора расположены дисплей и клавиатура управления. На торцах - разъемы N-типа для измерения коэффициента отражения и мощности СВЧ, интерфейсы USB и LAN, разъем для подключения питания и отсек для встроенного сменного аккумулятора.
Анализаторы кабельных трактов и антенн ZPH позволяют выполнять измерения коэффициента отражения коаксиальных однопортовых устройств в автоматическом и ручном режимах. Полученные графики и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы дистанционного управления. Анализаторы поддерживают дистанционное управление через интерфейсы USB и LAN.
Анализаторы кабельных трактов и антенн ZPH имеют следующие опции:
В4 - расширение диапазона частот до 4 ГГц;
К19 - режим измерения средней мощности;
ZN-Z103 - модуль автоматической калибровки;
HA-Z301 - блок питания;
HA-Z306 - аккумуляторная батарея.
Внешний вид анализаторов кабельных трактов и антенн ZPH, обозначение места нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечениеИдентификационные данные программного обеспечения анализаторов кабельных трактов и антенн ZPH приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW ZPH |
|
Номер версии (идентификационный номер) ПО |
1.10 и выше |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов кабельных трактов и антенн ZPH за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

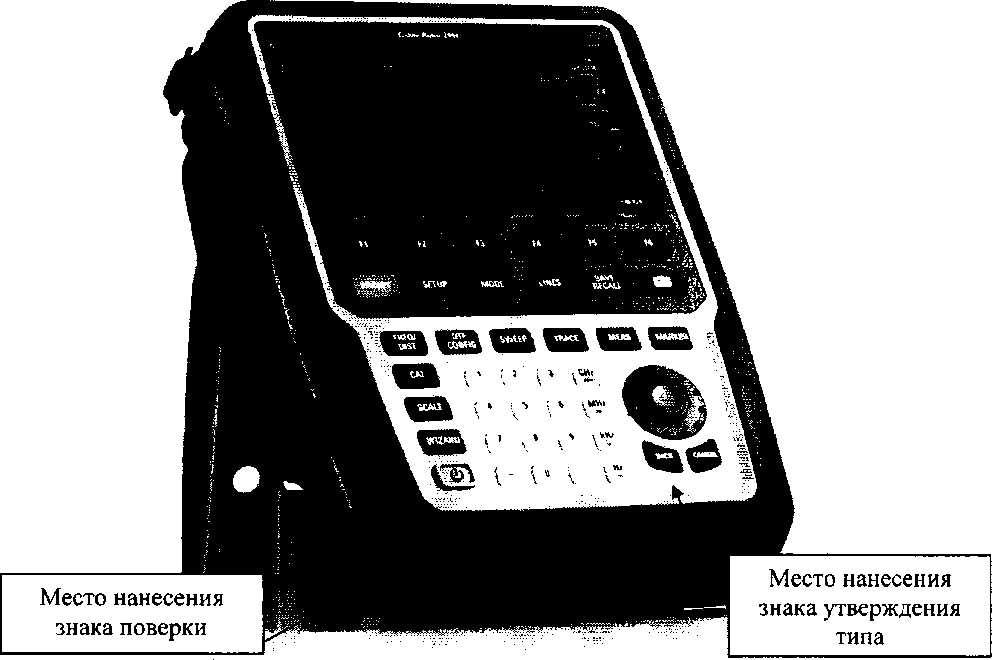

Рисунок 1 - Общий вид средства измерений

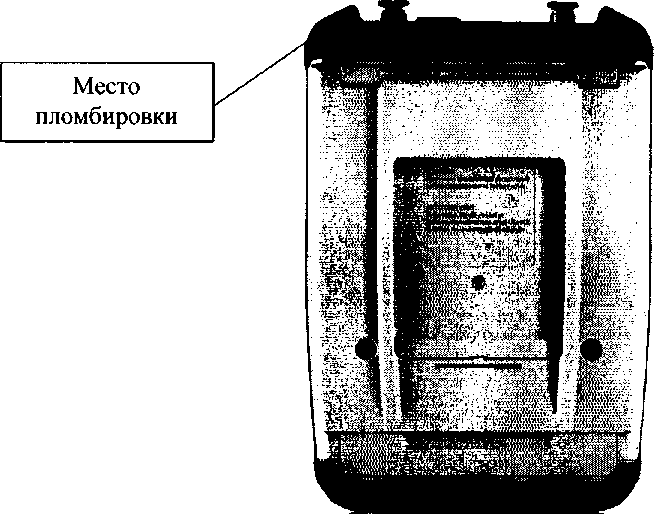

Рисунок 2 - Схема пломбировки анализаторов кабельных трактов и антенн ZPH от несанкционированного доступа
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Диапазон рабочих частот, Гц |
штатно |
от 2-106 до ЗЮ’ | ||
|
опция В4 |
от 2-106 до 4-Ю9 | |||
|
Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГ ц |
±2 10’6 | |||
|
Номинальное входное сопротивление ВЧ входов N-«розетка», Ом |
50 | |||
|
Номинальное значение полосы пропускания на уровне минус 3 дБ, кГц |
10 | |||
|
Номинальное значение выходной мощности, дБ относительно 1 мВт |
-1 |
0 | ||
|
Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при калибровке по модулю ZN-Z103 в зависимости от модуля коэффициента отражения, дБ/градус |
модуль |
фаза | ||
|
св. минус 15 до 0 дБ включ. |
±0,3 |
±2,1 | ||
|
св. минус 25 до минус 15 дБ включ. |
±1,0 |
±7,5 | ||
|
от минус 35 до минус 25 дБ включ. |
±3,1 |
±26 | ||
|
Диапазон измерений мощности (опция К19), дБ относительно 1 мВт |
от -20 до ±30 | |||
|
Пределы допускаемой абсолютной погрешности измерений мощности в диапазоне частот от 10 МГц до 4 ГГц (опция К19), дБ |
±1,2 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Блок питания HA-Z301 |
Напряжение питания частотой 50 Гц по входу, В |
от 100 до 240 |
|
Напряжение питания постоянного тока по выходу, В |
15 | |
|
Потребляемая мощность, Вт, не более |
10 | |
|
Масса, кг, не более |
2,5 | |
|
Габаритные размеры (ширинахвысотахглубина), мм |
202x294x76 | |
|
Условия эксплуатации:
|
от -10 до ±50 95 | |
|
Условия хранения и транспортирования:
|
от -40 до ±70 80 | |
|
Время прогрева, мин |
15 | |
|
Средняя наработка на отказ, лет |
10 | |
наносится на переднюю панель анализаторов кабельных трактов и антенн ZPH методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Обозначение |
Количество | |
|
Анализатор кабельных трактов и антенн |
ZPH |
1 шт. |
|
Опции |
по отдельному заказу | |
|
Комплект ЗИП |
1 компл. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-4671-441-2017 |
1 экз. |
осуществляется по документу РТ-МП-4671-441-2017 «ГСИ. Анализаторы кабельных трактов и антенн ZPH. Методика поверки», утвержденному ФБУ «Ростест-Москва» 07 сентября 2017 г.
Основные средства поверки:
-
- частотомер универсальный CNT-90 (регистрационный номер 41567-09);
-
- набор мер коэффициентов передачи и отражения ZV-Z270 (регистрационный номер 52112-12);
-
- комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 (регистрационный номер 53218-13);
-
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер 43643-10);
-
- генератор сигналов SMB100A (регистрационный номер 39230-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов кабельных трактов и антенн ZPH в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам кабельных трактов и антенн ZPHГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документации фирмы - изготовителя.
ИзготовителиФирма «Rohde & Schwarz GmbH & Со. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия
Адрес: PAT SQUARE, Jalan Pelukis Ul/46, Temasya Industrial Park, 40150 Shah Alam, Selangor, Malaysia
Телефон: +603 5569 0011
Факс: +603 5569 0088
Web-сайт: https://www.rohde-schwarz.com
E-mail: support.malaysia@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр.1
Телефон:+7 (495)981-3560
Факс:+7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
|
Испытательный центр Федеральное бюджетное |
5 учреждение «Государственный региональный центр |
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
