МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 51157 «Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «Доза» от 16 февраля 2018 г. № 18-И/438 приказываю:

• 1. Внести изменения в описание типа на расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 5 3 863-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ФВКМ.418311.004МП «Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ» Методика поверки», утвержденному ФБУ «ЦСМ Московской области (Центральное отделение) 26 января 2018 г. и распространить действие документа в том числе и на расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ», находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 51157 «Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53863-13, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20,11.2017 до 20.11.2018

Ч_______________________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2018 г. №528

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ»

Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ» (далее -расходомеры-пробоотборники) предназначены для измерений объёмного расхода прокачиваемого воздуха и отбора проб атмосферных аэрозолей на фильтр, для определения содержания радиоактивных аэрозольных загрязнений.

Принцип действия расходомеров-пробоотборников основан на принудительной прокачке воздуха через фильтр устройства фильтрации для последующей оценки наличия техногенных радиоактивных аэрозолей в атмосфере контролируемой зоны.

Прокачка осуществляется вытяжным вентилятором, который обеспечивает прокачку воздуха через устройство фильтрации и выброс его в атмосферу. На выходе вентилятора установлен расходомер, который осуществляет измерение скорости прокачки воздуха.

Для установки и автоматического поддержания расхода воздуха, прокачиваемого через устройство фильтрации, данные от расходомера в форме аналогового сигнала поступают на аналоговый вход частотного преобразователя (инвертора), который поддерживает установленную производительность побудителя расхода (вентилятора), обеспечивая тем самым постоянный расход воздуха через фильтрующий элемент, вне зависимости от загрязненности фильтра. Преобразователь интерфейса ПИ-7Д, установленный в шкафу управления, обеспечивает остановку вентилятора при достижении заданного объёма прокачанного воздуха или при истечении установленного времени пробоотбора.

Для оперативного контроля активности радиоактивных изотопов, осажденных на аэрозольном фильтре, может использоваться устройство детектирования УДЗБ-100, обеспечивающее измерение поверхностной бета- активности (при наличии в поставке), для контроля МАЭД гамма-излучения в месте расположения расходомера-пробоотборника может использоваться дозиметр гамма-излучения ДБГ-С11Д (при наличии в поставке). Метрологические характеристики устройства детектирования УДЗБ-100 и дозиметра гамма-излучения ДБГ-СИД приведены в описании типа на данные средства измерений.

Значения измеряемых параметров, их размерность и наименование отображаются на индикаторе преобразователя интерфейса ПИ-7Д, установленного в шкафу управления, по выбору оператора:

• - объём прокачанного через фильтр атмосферного воздуха, м³;

• - объёмный расход воздуха, м³/ч;

• - МАЭД гамма-излучения, Зв/ч (при наличии в поставке ДБГ-С11Д);

• - поверхностная бета- активность, Бк/см² (при наличии в поставке УДЗБ-100).

Расходомеры-пробоотборники обеспечивают передачу измеренных значений в информационный канал связи с ПЭВМ, организованный на базе интерфейса RS-485 (протокол обмена ModBUS) или RS-232.

Конструктивно расходомер- пробоотборник состоит из основных устройств:

• - устройства фильтрации воздуха с аэрозольным фильтром на основе ткани Петрянова и, при необходимости, йодным фильтром;

• - вентилятора, обеспечивающего прокачку атмосферного воздуха через устройство фильтрации;

• - частотного преобразователя (инвертора), управляющего работой вентилятора;

• - расходомера, обеспечивающего измерение скорости потока воздуха (расходомер Honeywell - для основного исполнения, преобразователь расхода вихревой ИРВИС КЗ00 -для исполнения 01);

• - дозиметра гамма-излучения ДБГ-СИД в качестве средства измерения МАЭД гамма-излучения в контролируемой зоне (опционально);

• - устройства детектирования УДЗБ-100 в качестве средства измерения плотности потока бета- излучения и поверхностной бета- активности (опционально);

• - шкафа управления.

Расходомеры-пробоотборники выпускаются в двух исполнениях:

• - основное исполнение ФВКМ.418311.004 - составные части монтируются в едином корпусе;

• - исполнение 01 ФВКМ.418311.004-01 - составные части монтируются в защитных сооружениях: павильонах, закрытых кузовах грузового автомобиля и т. д. (защитные сооружения не входят в комплект поставки расходомера-пробоотборника.

Общий вид расходомеров-пробоотборников представлен на рисунке 1.

Пломбированию от несанкционированного доступа подвергаются: расходомер Honeywell, преобразователь расхода вихревой ИРВИС КЗ00, преобразователь интерфейса ПИ-7Д, расположенный в шкафу управления.

Исполнение основное

Исполнение 01

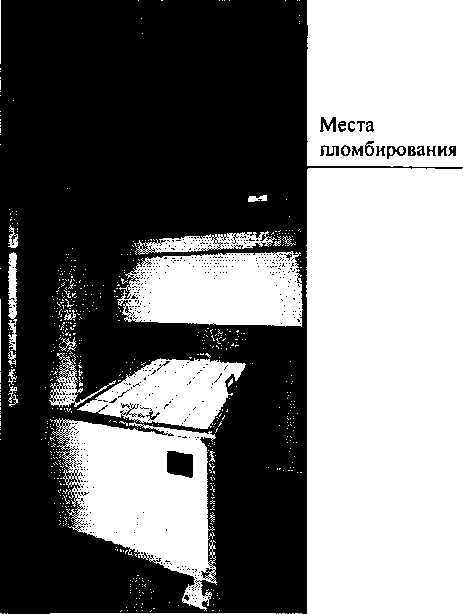

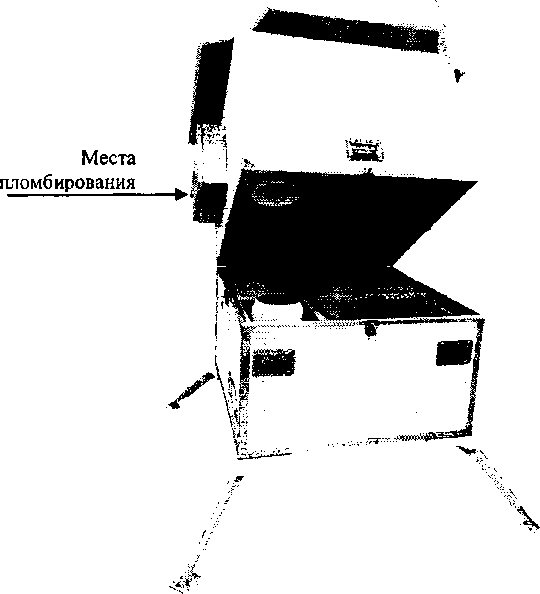

Рисунок 1 - Общий вид расходомеров-пробоотборников и схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО) расходомера-пробоотборника состоит из прикладного (автономного) ПО «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «Конфигуратор» «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на табличку, закрепленную на панели расходомера-пробоотборника фотоспособом, и на титульные листы руководств по эксплуатации ФВКМ.418311.004РЭ, ФВКМ.418311.004-01РЭ и паспортов ФВКМ.418311.004ПС, ФВКМ.418311.004-01 ПС типографским способом.

Таблица 4 - Комплектность расходомеров-пробоотборников основного исполнения

Таблица 5 - Комплектность расходомеров-пробоотборников исполнения 01

осуществляется по документу ФВКМ.418311.004МП «Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ». Методика поверки», утверждённому ФБУ «ЦСМ Московской области» (Центральное отделение) 26 января 2018 г.

Основные средства поверки:

• - рабочий эталон 2-го разряда по ГОСТ Р 8.886-2015 (анемометр электронный ЭА-70(0), укомплектованный зондом «обогреваемая струна», per. № 38822-08);

• - поверочная газодинамическая установка УПГ-10 (per. № 24926-03), с диапазоном объемного расхода от 0,025 до 12000 м³/ч, с пределами допускаемой относительной погрешности ±0,3%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт расходомера-пробоотборника.

приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объёмного и массового расходов газа

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4213-107-31867313-2012 Расходомеры-пробоотборники радиоактивных газоаэрозольных смесей «БРИЗ». Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д. 6

Телефон: +7 (495) 777-84-85, факс: +7 (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail info@doza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ФБУ «ЦСМ Московской области», Центральное отделение)

Адрес: 141570, Московская обл,, Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 994-22-10, факс: +7 (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон (факс): +7 (495) 668-27-35, +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
