ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 754

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 754

Лист № 1 Регистрационный № 57146-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры Turbo Flow GFG

Расходомеры Turbo Flow GFG (далее расходомеры) предназначены для измерений объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа - природного, воздуха, азота, а также других однокомпонентных газов и газовых смесей известного состава.

Принцип работы расходомеров основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него. В качестве чувствительного элемента преобразователя расхода используется струйный генератор. Парциальный расход, протекающий через чувствительный элемент, обеспечивается устройством формирования расхода. Частота колебаний воспринимается пьезопреобразователем и преобразовывается в электрический частотный сигнал, поступающий в электронный блок преобразователя расхода. В электронном блоке частотный электрический сигнал, поступивший от пъезопреобразователя, преобразуется в цифровой сигнал, определяющий объемный расход газа в рабочих условиях.

Сигналы, сформированные в электронном блоке, поступают в вычислитель параметров, в котором выполняются вычисления объема газа, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа.

В состав расходомеров входят:

- преобразователь расхода (далее - ПР);

- устройство формирования расхода (далее УФР), предназначенное для формирования парциального расхода, измеряемого ПР;

- преобразователь температуры (далее ПТ);

- преобразователь давления (далее ПД).

ПР выполнен в виде конструктивно законченного узла и состоит из:

- чувствительного элемента (далее ЧЭ) - струйного генератора с пьезопреобразователем;

- электронного блока (далее ЭБ);

- вычислителя параметров (далее ВП), принимающего информацию по каналам расхода, давления и температуры от ЭБ и вычисляющего объем при рабочих условиях, объемный расход и объем газа, приведенные к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам, с учетом измеренных или введенных теплофизических параметров измеряемой среды. ВП может иметь показывающее устройство для отображения информации и клавиатуру для управления. Вычислитель параметров может быть вынесен во внешний терминал (далее ВТ). ВТ подключается к ПР посредством цифровой линии связи (проводной или беспроводной). К одному ВТ можно подключить несколько ПР;

- блока интерфейсов (далее БИ), который предназначен для настройки расходомеров по каналам цифровой связи и для передачи данных по стандартным аналоговым и цифровым протоколам на внешний терминал, принтер, ПК или устройства передачи данных по проводным и беспроводным интерфейсам с целью интеграции в автоматизированных системах управления технологическими процессами (АСУТП). БИ позволяет подключать к расходомерам внешние преобразователи параметров (плотномеры, анализаторы точки росы, хроматографы) по стандартным аналоговым и цифровым интерфейсам.

- блока фильтра и диагностики состояния ПР (устанавливается дополнительно по специальному заказу). Выполняет функцию фильтра измеряемой среды, поступающей в ПР, и

функцию диагностики его состояния. В расходомере предусмотрена возможность очистки фильтра в эксплуатации.

В зависимости от конструкции и состава УФР расходомеры имеют следующие модификации:

• - модификация Turbo Flow GFG-F - расходомеры, в которых УФР представляет собой корпус круглого сечения - измерительный участок (включающий необходимые прямолинейные участки) с установленной в нем специальной диафрагмой с коническим входом износоустойчивого исполнения.

• - модификация Turbo Flow GFG-Z - расходомеры, в которых УФР представляет собой корпус круглого сечения или измерительный трубопровод с установленным в его поперечном сечении напорным элементом в виде зонда ;

• - модификация Turbo Flow GFG -ДР - расходомеры, в которых УФР представляет собой комплекс из измерительных камер, стандартного сужающего устройства и необходимых прямолинейных участков измерительного трубопровода;

• - модификация Turbo Flow GFG-H - расходомеры, в которых ПР, УФР, ПТ и ПД (при наличии) конструктивно объединены в одном корпусе.

В зависимости от состава и выполняемых функций расходомеры имеют исполнения указанные в таблице 1.

Таблица 1

Для измерений объемного расхода газа в прямом и обратном направлениях (реверсивный режим) применяются модификации Turbo Flow GFG-F и Turbo Flow GFG -ДР исполнения R с установкой на одном УФР двух встречно включенных по направлению потока ПР и диафрагм для измерения реверсивных потоков.

В зависимости от максимального избыточного давления в трубопроводе расходомеры имеют следующие исполнения:

• - исполнение А - для установки в измерительные трубопроводы с максимальным избыточным давлением до 0,005 МПа включительно;

• - исполнение В - для установки в измерительные трубопроводы с максимальным избыточным давлением до 0,6 МПа включительно;

• - исполнение С - для установки в измерительные трубопроводы с максимальным избыточным давлением до 1,6 МПа включительно;

• - исполнение D - для установки в измерительные трубопроводы с максимальным избыточным давлением до 6,3 МПа включительно;

• - исполнение E - для установки в измерительные трубопроводы с максимальным избыточным давлением до 16 МПа включительно;

• - исполнение К - для установки в измерительные трубопроводы с максимальным избыточным давлением до 20 МПа включительно.

Расходомеры обеспечивают выполнение следующих функций:

• ■    измерение объемного расхода газа в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенных к стандартным условиям, вычисление массового расхода и массы газов;

• ■    архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объемного расхода, объема, температуры, давления, архивов событий и параметров функционирования;

• ■    передачу измеренных данных, параметров настройки и архивной информации;

• ■    разделение и ограничение напряжения и тока в искробезопасных цепях. Расходомеры обеспечивают вывод на показывающее устройство (индикатор) следующих параметров:

• - текущего значения объемного расхода газа;

• - текущего значения объемного расхода газа, приведенного к стандартным условиям;

• - текущего значения температуры измеряемой среды;

• - текущего значения давления измеряемой среды;

• - текущих параметров даты и времени;

• - суммарного объема газа в рабочих условиях и объема газа, приведенного к стандартным условиям, средние значения температуры и давления за установленные интервалы времени (секунды, минуты, часы, сутки, месяц);

• - суммарного накопленного объема газа в рабочих условиях и объема газа, приведенного к стандартным условиям, с момента пуска в эксплуатацию;

• - времени работы с момента пуска в эксплуатацию;

• - времени работы в режиме присутствия нештатных ситуаций;

• - параметры функционирования расходомера.

В зависимости от применяемого корпуса ПР и размещению его составных частей расходомеры модификаций F, Z и ДР имеют исполнения с видом обеспечения взрывозащиты:

• - 0 Ex ia IIC T4 (T6 ) Ga;

- 1Ex d [ia Ga] IIC T4 (T6) Gb.

Turbo Flow GFG-F c видом обеспечения взрывозащиты

Turbo Flow GFG-F c видом обеспечения взрывозащиты

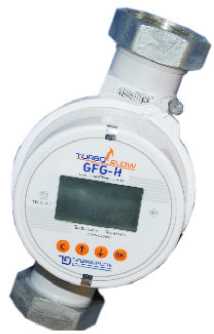

Turbo Flow GFG-H

Turbo Flow GFG-AP

Turbo Flow GFG-Z

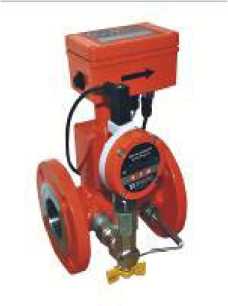

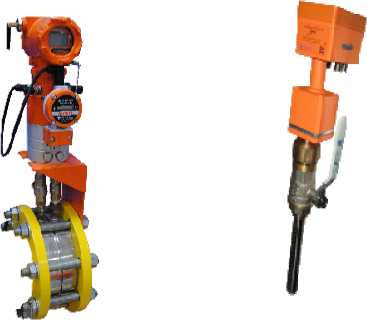

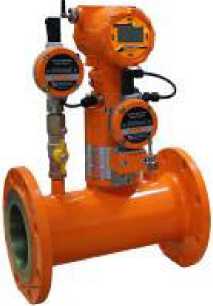

Рисунок 1 - Общий вид расходомеров Turbo Flow GFG

• 1 - места для пломбы предприятия - изготовителя (способом давления на специальную мастику);

• 2 - места для поверительного клейма (способом давления на специальную мастику);

• 3 - пломба свинцовая предприятия - изготовителя;

• 4 - самоклеющаяся пломба из легкоразрушаемого материала;

• 5 - отверстия под пломбу навесную.

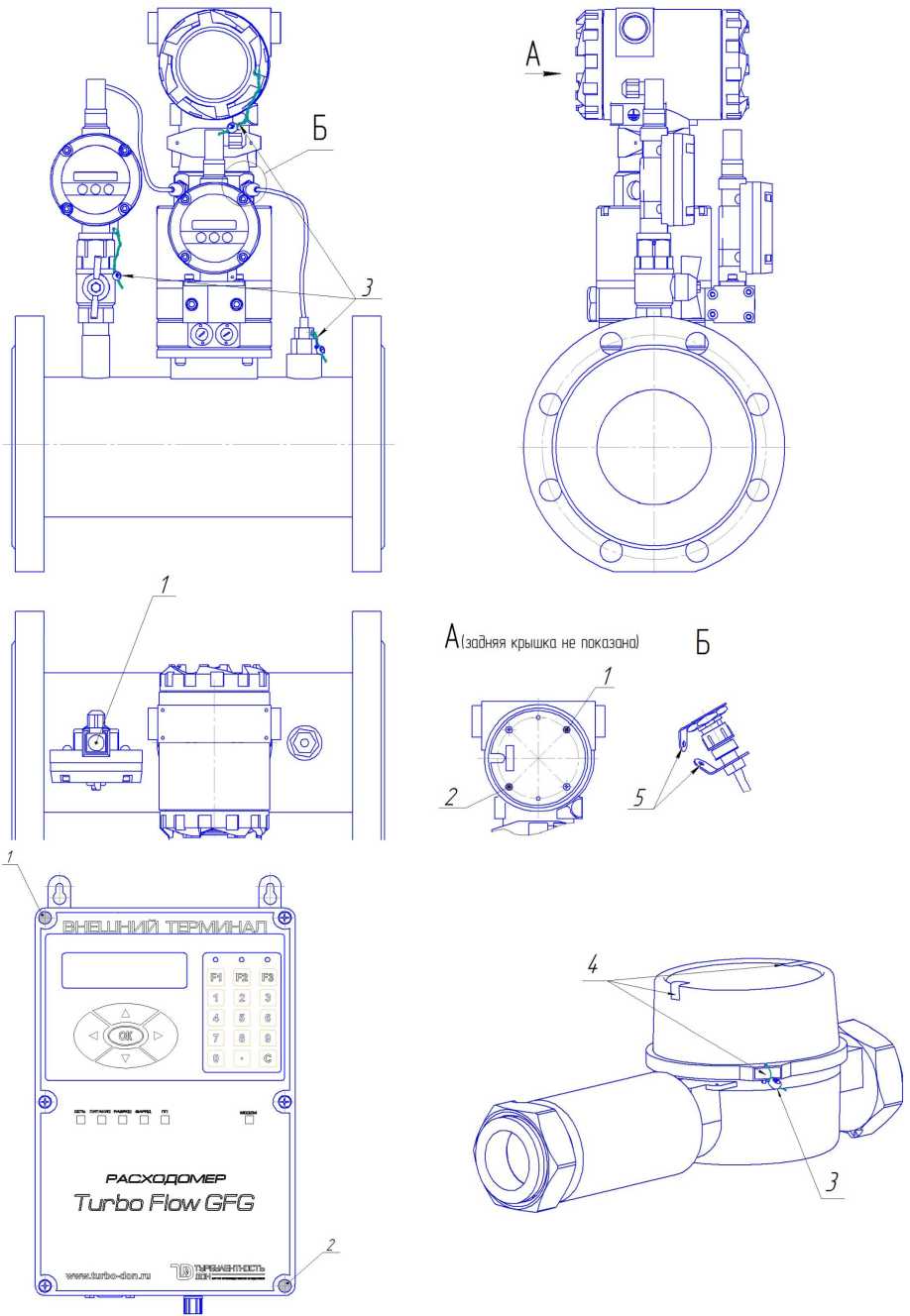

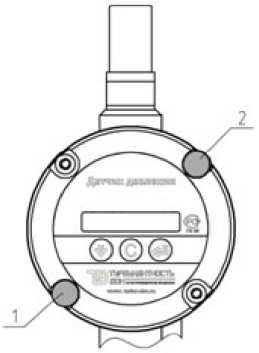

Рисунок 2 - Схемы пломбирования расходомеров Turbo Flow GFG и обозначение мест для нанесения пломб в целях предотвращения несанкционированной настройки и вмешательства.

Программное обеспечение

Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

• - метрологически значимую часть;

• - метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

• - параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

• - компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Идентификационные данные ПО расходомеров приведены в таблице 2. Таблица 2

Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Основные метрологические и технические характеристики расходомеров Turbo Flow GFG приведены в таблице 3.

Таблица 3

наносится на маркировочную табличку, закрепленную на ПР и ВТ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Лист № 9 Всего листов 9 Комплектность средства измерений

Комплект поставки расходомеров в таблице 4. Таблица 4

Методика измерений в руководстве по эксплуатации «Расходомеры Turbo Flow GFG Руководство по эксплуатации ТУАС.407299.001 РЭ».

ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.

ТУ 4213-014-70670506-2013 Расходомер Turbo Flow GFG. Технические условия.

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 129110, г. Москва, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11

Адрес фактический (производство): 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 754

Лист № 1 Регистрационный № 56432-14 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.

Расходомеры состоят из:

• - преобразователя расхода ультразвукового (далее - УПР), выполненного в виде корпуса круглого или прямоугольного сечения с установленными ультразвуковыми приемопередатчиками;

• - преобразователя температуры;

• - преобразователя давления;

• - электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления и температуры, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР или может быть вынесен отдельно от корпуса расходомера;

• - вычислителя расхода (далее - ВР) или корректора объема газа Суперфлоу-23 (ГР № 61729-15), которые обрабатывают входные сигналы по каналам расхода, давления и температуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных физико-химических и теплофизических параметров измеряемой среды. ВР может быть встроен в ЭБ или вынесен в расходомерный шкаф (далее - РШ);

Для возможности дистанционного считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М), либо РШ с промышленным компьютером (далее - ПК).

Расходомеры выпускаются в модификациях Turbo Flow UFG-Н и Turbo Flow UFG-F, которые отличаются конструкцией УПР, вариантами размещения ультразвуковых приемопередатчиков на измерительном трубопроводе и диапазоном измерений объемного расхода газа. В модификации Turbo Flow UFG-Н в корпус расходомера может быть установлено до двух пар ультразвуковых приемопередатчиков, в модификации Turbo Flow UFG-F до восьми пар ультразвуковых приемопередатчиков на один ЭБ.

Расходомеры имеют варианты исполнения А, Б, В, Г, Д, которые отличаются значениями допускаемой относительной погрешности, количеством пар приемопередатчиков и вариантом размещения на измерительном трубопроводе.

В расходомерах предусмотрены: возможность замены попарно согласованных ультразвуковых приемопередатчиков, под давлением, в рабочем режиме без вывода его из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, дублирование преобразователей расхода, вычислителя расхода, давления, температуры, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).

В зависимости от диапазона температуры окружающей и измеряемой среды расходомеры имеют исполнения М и Х.

В зависимости от состава расходомеры имеют исполнения, основные отличия которых приведены в таблице 1.

Таблица 1 - Исполнения расходомеров в зависимости от состава и выполняемых функций

Примечание: «+» - входит в состав расходомера, «-» - не входит в состав расходомера Для модификации UFG-H применяются только исполнения С0; С1Т; С1ТР.

Расходомеры обеспечивают выполнение следующих функций:

• - измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;

• - архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, архивов событий и параметров функционирования;

• - введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам;

• - передачу измеренных данных, параметров настройки и архивной информации;

• - разделение и ограничение напряжения и тока в искробезопасных цепях.

Расходомеры обеспечивают индикацию следующих параметров:

• - коэффициента сжимаемости;

• - текущего значения объемного расхода газа;

• - текущего значения объемного расхода газа, приведенного к стандартным условиям**;

• - текущего значения температуры измеряемой среды*;

• - текущего значения давления измеряемой среды**;

• - текущего значения скорости потока измеряемой среды;

• - текущего значения скорости звука;

• - текущего значения накопленного объема газа, приведенного к стандартным условиям**;

• - текущего значения массового расхода газа**;

• - текущего значения плотности газа;

• - текущего значения плотности газа при стандартных условиях;

• - текущих параметров даты и времени;

• - суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (сутки);**

• - суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;**

- параметров функционирования расходомера.

Примечание:

* - для всех исполнений кроме С0; ** - для всех исполнений кроме С0 и С1Т.

Общий вид расходомеров представлен на рисунках 1 - 8.

Рисунок 1 -Корпус круглого сечения с раздельными защитными крышками

Рисунок 2 -Корпус прямоугольного сечения с совмещенными защитными крышками

Рисунок 3 -Корпус круглого сечения с защитным кожухом

Рисунок 4 -

Расходомерный шкаф

Рисунок 5 -Расходомерный шкаф с промышленным компьютером

Рисунок 6 -

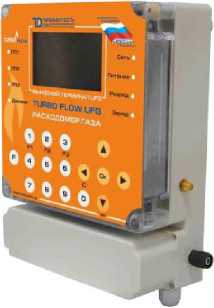

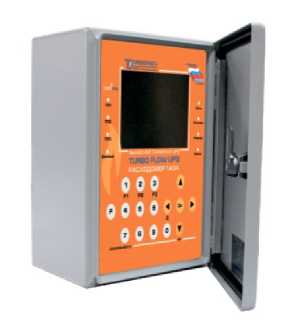

Выносной терминал (ВТ)

Рисунок 7 -Выносной терминал в металлическом корпусе (ВТМ)

Рисунок 8 -

Расходомер Turbo Flow UFG-H

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 9 - 15.

Вид сверху

Вид сбоку

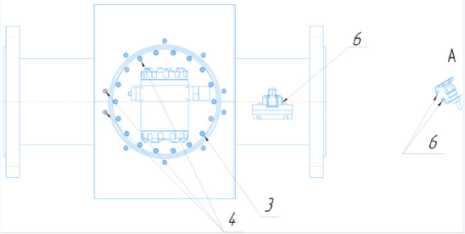

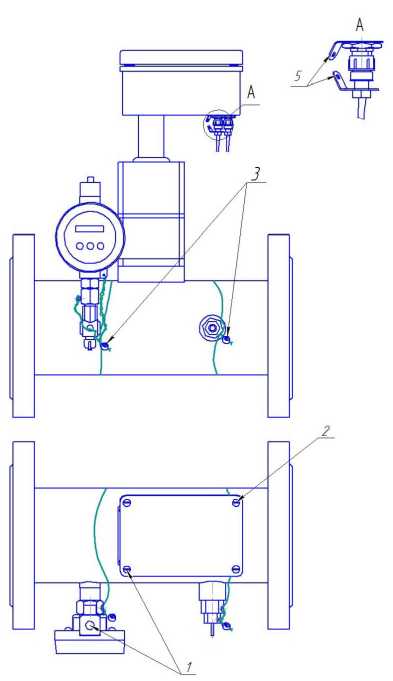

Рисунок 9 - Корпус круглого сечения с раздельными защитными крышками

Вид сверху

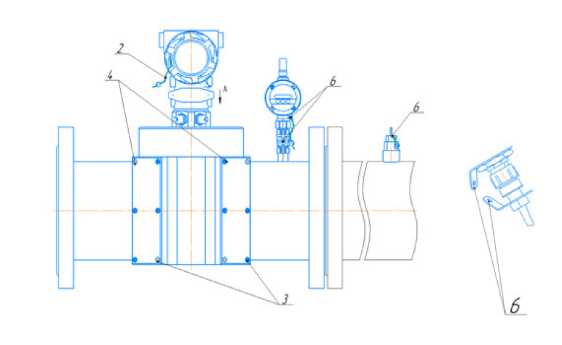

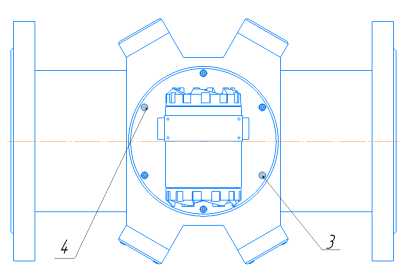

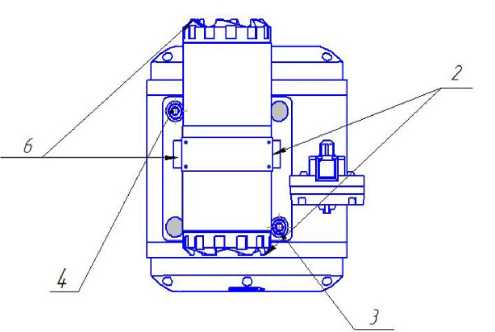

Рисунок 10 - Корпус прямоугольного сечения с совмещенными защитными крышками

Вид сбоку

ЧО      •      «У

Рисунок 11 - Корпус круглого сечения с защитным кожухом

Вид сбоку

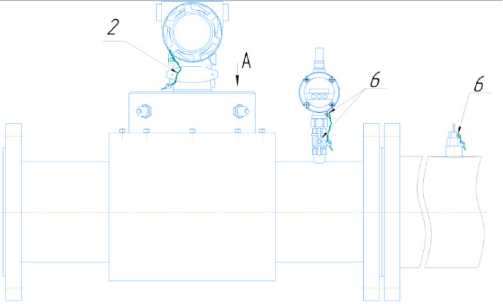

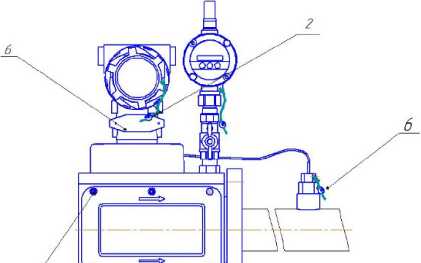

Рисунок 12 - Расходомерный шкаф

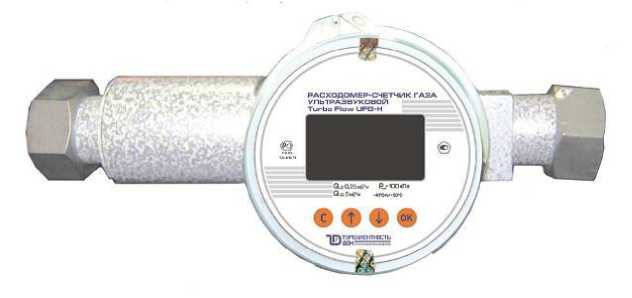

Рисунок 13 - Расходомер Turbo Flow UFG-H

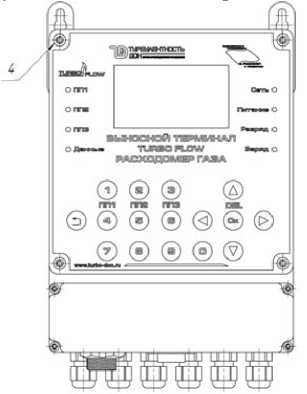

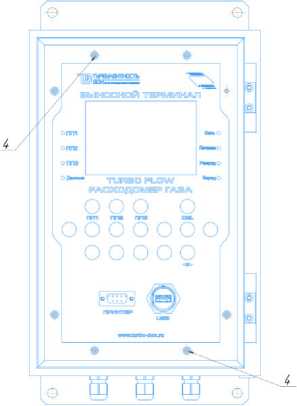

Рисунок 14 - Выносной терминал (ВТ)

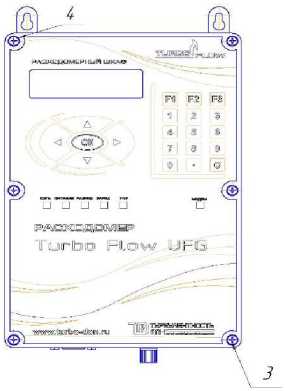

Рисунок 15 - Выносной терминал

• 1 - пломба свинцовая для нанесения знака поверки;

• 2 - пломба свинцовая предприятия-изготовителя;

• 3 - места для нанесения знака поверки способом давления на специальную мастику;

• 4 - пломбы предприятия-изготовителя способом давления на специальную мастику;

• 5 - самоклеющаяся пломба из легкоразрушаемого материала предприятия-изготовителя;

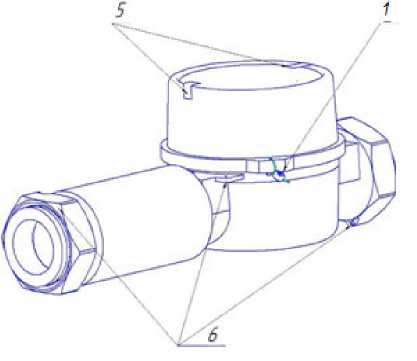

• 6 - отверстия для пломбирования газоснабжающими организациями.

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

• -  метрологически значимую часть;

• -  метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• -  программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 3 продолжение

* погрешность в зависимости от метода проведения поверки - проливной / имитационный (первичный имитационный и/или периодический имитационный при условии первичной поверки проливным методом);

** в скобках указана погрешность при периодическом имитационном методе, при условии проведения первичной поверки имитационным методом.

Таблица 4 - Основные технические характеристики

Таблица 4 продолжение

Лист № 10 Всего листов 11 Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе ЭБ и РШ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГСССД МР 273-2018 Методика расчетного определения плотности, фактора сжимаемости, скорости звука, показателя адиабаты, коэффициента динамической вязкости влажных газовых смесей в диапазоне температур от 263 К до 500 К при давлениях до 30 МПа

ГСССД МР 118-2005 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренносжатых газовых смесей

ТУ 4213-012-70670506-2013 Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Технические условия

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 129110, г. Москва, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11

Адрес фактический (производство): 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
