ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики стационарные СД-1
Назначение средства измеренийДатчики стационарные СД-1 (далее - датчики) в зависимости от модификации предназначены для непрерывного автоматического измерения содержания метана (СШ), диоксида углерода (СО2), оксида углерода (СО) и кислорода (Ог) в рудничной атмосфере (в том числе в угольных шахтах опасных по рудничному газу или пыли), передачи информации об измеренной концентрации в аналоговом и цифровом виде на компьютер диспетчера или в систему управления и контроля, выдачи аварийной звуковой и световой сигнализации, а также сигналов управления внешними исполнительными устройствами при помощи оптореле или электромагнитного реле при достижении контролируемым параметром заданных порогов.
Описание средства измеренийПринцип действия датчика - термохимический для контроля метана, инфракрасный для контроля диоксида углерода и электрохимический для оксида углерода и кислорода.
Способ забора пробы - диффузионный.
Датчик стационарный СД-1 выпускается следующих модификаций:
СД-1 .М - контроль содержания метана,
СД-1 .Д - контроль содержания углекислого газа,
СД-1.Т.СО - контроль содержания оксида углерода,
СД-1.Т.О2 - контроль содержания кислорода.
Для любой из вышеуказанных модификаций датчиков возможно универсальное исполнение, которое отличается введением дополнительного блока звуковой сигнализации и электромагнитного реле. В таком случае в маркировке датчиков в конце будет добавлена буква У, например: СД-1.М.У, СД-1.Д.У ит.д.
Конструктивно корпус датчика состоит из двух отделений одинакового размера, для универсального исполнения - из трех отделений. Отделение кабельных вводов, в котором расположены клеммы для соединения датчика с источником питания, чувствительным элементом и вторичными приборами, и аппаратное отделение, в котором располагаются электронные платы, служащие для обработки информации, формирования выходных сигналов и отображения информации. В универсальном исполнении третье отделение предназначено для крепления звукового излучателя, платы электромагнитного реле и двух дополнительных кабельных вводов.
Датчик обеспечивает выполнение следующих функций:
-
- отображение текущего значения объемной доли определяемого газа,
-
- настройку при помощи кнопок, расположенных в нижнем отсеке;
-
- диагностику неисправности чувствительных элементов;
-
- передачу информации на внешнее приемное устройство, как в аналоговом, так и цифровом формате;
-
- управление внешними исполнительными устройствами при помощи встроенного оптореле, так называемый "сухой” контакт, и релейными контактами (в зависимости от исполнения);
-
- выдачу звуковой (и/или световой) сигнализации при достижении контролируемым параметром заданного значения порога в универсальном исполнении.
Датчик относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р МЭК 60079-0-2011, в зависимости от области применения относится к группе I и имеет уровень взрывозащиты ’'особовзрывобезопасное электрооборудование" (РО).
Взрывозащшценность датчика метана обеспечивается видами взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р МЭК 60079-11-2010, "специальный" по ГОСТ 22782.3-77 и выполнением конструкции датчика в соответствии с требованиями ГОСТ Р 52350.29.1-2010.
Корпус датчика имеет степень защиты от проникновения внутрь твердых посторонних тел и воды IP54 по ГОСТ 14254-96, газопроницаемый вход термохимического датчика - IP43.
Общий вид датчиков стационарных СД-1 приведен на рисунке 1.
Пломбирование датчиков стационарных СД-1 не предусмотрено.

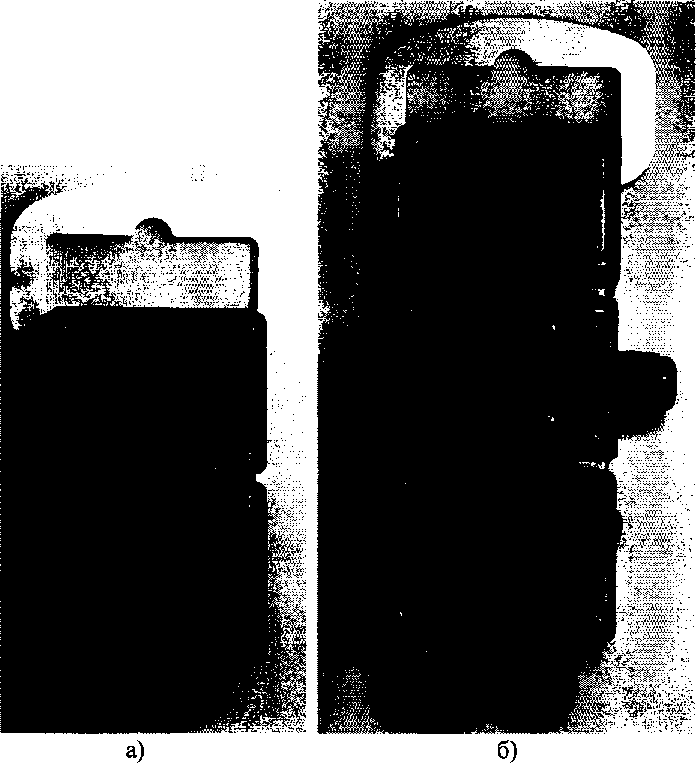

Рисунок 1 - Общий вид датчиков стационарных СД-1 в обычном (а) и универсальном (б) исполнениях
Программное обеспечениеСпециализированное программное обеспечение (далее - СПО) СД-1 представлено встроенным программным обеспечением микропроцессорного устройства.
В функции СПО входит выполнение измерений, обработка информации, ее отображение на жидкокристаллическом индикаторе, взаимодействие с пользователем через кнопки, установленные в отделении кабельных вводов, формирование выходных сигналов и реализация информационного обмена с внешними устройствами по интерфейсу RS485 с использованием протокола ModBus.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014 достигается при помощи установки специальных винтов для предотвращения несанкционированного доступа и преднамеренного вмешательства в работу ПО, а также при помощи специальных схемотехнических решений для защиты от внешних электромагнитных полей и импульсов. Дополнительной мерой защиты от считывания и модификации исполняемого кода ПО является использование блокировки памяти программ микроконтроллера (установка битов защиты) при записи программ в память микроконтроллера на предприятии-изготовителе.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СД1.Х.ХХ |
|
Номер версии (идентификационный номер ПО) |
13.0 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Модификация датчика, год начала выпуска |
|
1 |
2 |
3 |
|
Диапазон измерений объемной доли: - СН4, % |
от 0 до 2,5 |
СД-1.М, 2012 |
|
от 5 до 100 |
СД-1.М, 2017 | |
|
- СО2, % |
от 0 до 2,0 |
СД-1.Д, 2012 |
|
- СО, млн'1 |
от 0 до 520 |
СД-1.Т.СО, 2017 |
|
- О2, % |
от 0 до 30,0 |
СД-1.Т.О2, 2012 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли ( До): - СН4, % в диапазоне от 0 до 2,5 % в диапазоне от 5 до 100 % |
±0,1 ±3 |
СД-1.М, 2012 СД-1.М, 2017 |
|
- СО2, % |
±0,2 |
СД-1.Д, 2012 |
|
- СО, млн'1 |
±(2+0,08С), где С - значение объемной доли, млн1 |
СД-1.Т.СО, 2017 |
|
- О2, % |
±0,5 |
СД-1.Т.О2, 2012 |
|
Пределы допускаемой абсолютной погрешности срабатывания аварийной сигнализации при достижении установленных порогов: | ||
|
- СН4, % |
±д0 |
СД-1.М, 2012 |
|
- СО, млн'1 |
±д0 |
СД-1.Т.СО, 2012 |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10 С от нормальных условий |
+д0 |
все |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения относительной влажности в условиях эксплуатации |
±(2Д0) |
все |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения атмосферного давления: | ||
|
при давлении 120 кПа |
±(2Д0) |
все |
|
при давлении 80 кПа |
±(3-Д0) |
все |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения скорости воздушного потока в условиях эксплуатации |
+А0 |
все |
|
Пределы допускаемой дополнительной погрешности, возникающей от изменения наклона датчика в любом направлении на угол 90° |
±Д0 |
все |
|
Диапазон регулировки порогов срабатывания сигнализации и управляющих сухих контактов и реле при измерении объемной доли: - СН4, % |
от 0,5 до 2,5 |
СД-1.М, 2012 |
|
- СО, млн'1 |
от 15 до 100 |
СД-1.Т.СО, 2012 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Источник питания - внешний блок питания напряжением, В |
от 6 до 15 |
|
Потребляемая мощность, Вт, не более |
1,2 |
|
Время установления показаний при измерении объемной доли метана, с, не более: -1(50) |
8 |
|
-1(90) |
15 |
|
Время установления показаний при измерении объемной доли углекислого газа, оксида углерода и кислорода, с, не более: -t(50) |
45 |
|
-1(90) |
90 |
|
Пределы изменений показаний при работе датчика в течение 1 ч (кратковременная стабильность) |
До |
|
Пределы изменений показаний при работе датчика в течение четырех недель по 8 ч в день (долговременная стабильность) |
До |
|
Габаритные размеры, мм, не более: - датчик в обычном исполнении - высота |
44 |
|
- ширина |
104 |
|
- длина |
145 |
|
- датчик в универсальном исполнении - высота |
70 |
|
- ширина |
175 |
|
- длина |
340 |
|
Масса, г, не более: - датчик в обычном исполнении |
600 |
|
- датчик в универсальном исполнении |
1300 |
Продолжение таблицы 3
|
1 |
2 |
|
Средний срок службы чувствительных элементов, лет |
1 |
|
Средний срок службы датчика, лет |
6 |
|
Средняя наработка на отказ, ч |
14000 |
|
Условия эксплуатации: | |
|
- в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении У категории размещения 5 | |
|
- температура окружающей среды, °C |
от 0 до +35 |
|
- относительная влажность воздуха при температуре +35 °C, % |
от 20 до 98 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
- скорость движения газовоздушного потока, м/с, не более |
8 |
|
- содержание пыли в атмосфере, г/м3, не более |
2 |
|
- вибрация: частотой, Гц |
от 5 до 35 |
|
амплитудой, мм |
0,35 |
|
Состав атмосферы в условиях применения датчика метана: | |
|
- не допускается содержание в атмосфере механических и агрессивных примесей (хлор, сера, фосфор, мышьяк, сурьма и их соединения) в концентрациях, влияющих на каталитическую активность элементов датчика) | |
|
Условия хранения: | |
|
- температура окружающей среды, °C |
от +5 до +40 |
|
- относительная влажность воздуха при температуре 25 °C, %, не более |
80 |
|
Условия транспортирования: - температура окружающей среды, °C |
от -30 до +50 |
|
- относительная влажность воздуха при температуре 25 °C, %, не более |
100 |
|
Маркировка взрывозащиты |
РО Ex ia s I Ma X |
наносится на верхнюю крышку датчика методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измеренийТаблица 4 - Комплектность датчиков стационарных СД-1
|
Наименование |
Обозначение |
Количество |
|
Датчик стационарный СД-1 |
- |
1 шт. |
|
Насадка для подачи ПГС |
- |
1 шт. на партию датчиков |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
СД-1 00 00 000РЭ |
1 шт. на партию датчиков |
|
Методика поверки |
СД-1 00 000 МП |
1 экз. |
осуществляется по документу СД-1 00 000 МП «Датчики стационарные СД-1. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 декабря 2017 г.
Основные средства поверки:
- Государственные стандартные образцы состава искусственной газовой смеси ГСО 10703-2015, ГСО 10706-2015, ГСО 10707-2015;
-
- термометр лабораторный ТЛ-4, диапазон измерения (0 - 50) °C, цена деления 0,1 °C, (регистрационный номер 303-91);
-
- психрометр аспирационный МБ-4М, диапазон измерений относительной влажности (10 -100) %, (регистрационный номер 10069-85);
-
- барометр-анероид контрольный М-67, (регистрационный номер 3744-73).
Допускается применение аналогичных средств поверки с метрологическими характеристиками не хуже, чем у указанных.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам стационарным СД-1ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «I»
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 4215-023-50151796-09 Стационарный датчик «СД-1». Технические условия
ИзготовительОбщество с ограниченной ответственностью «ФИРМА «АЭРОТЕСТ»
(ООО «ФИРМА «АЭРОТЕСТ»)
ИНН 5027070371
Адрес: 140004, Московской обл., г. Люберцы, пос. ВУГИ, завод ЭКОМАШ
Телефакс: +7 (495) 557-85-42, +7 (495) 557-85-30
Web-сайт: www.atest.ru
E-mail: atest@atest.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
