МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 января 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51415 «Дефектоскопы акустические АДНКТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПИЦ «Качество» от 31 октября 2017 № 94/17 и от 16 ноября 2017 г. № 102/17 и № 103/17 приказываю:

• 1. Внести изменения в описание типа на дефектоскопы акустические АДНКТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54084-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа №  51415

«Дефектоскопы акустические АДНКТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54084-13, в связи с внесением изменений в методику поверки. Установить поверку по документу АДНКТ 4276.10.003.ИЗ «Дефектоскопы акустические АДНКТ. Методика поверки» с изменением № 1 и распространить действие документа в том числе и на средства измерений, находящиеся в эксплуатации.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 51415 «Дефектоскопы акустические АДНКТ» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «31» января 2018 г. № 180

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы акустические АДНКТ

Дефектоскопы акустические АДНКТ (далее - дефектоскопы) предназначены для измерения временных интервалов, амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности металла в теле насосно-компрессорных труб.

Принцип действия дефектоскопов основан на эхо-импульсном методе контроля. Генератор блока генератора и предусилителя (далее - ГПУ) вырабатывает электрический импульс, подаваемый на излучатель блока электроакустических преобразователей (далее -ЭАП), что приводит к возникновению акустического импульса, распространяющегося в насосно-компрессорной трубе со скоростью крутильной волны. Акустический импульс, отраженный от дефектов насосно-компрессорной трубы типа нарушения сплошности, а также от ее противоположного торца, принимается на том же торце блоком ЭАП и в виде электрического сигнала поступает на предусилитель блока ГПУ и далее на программируемый усилитель блока программируемого усилителя, коммутации и источника питания (далее -УКП). Электрический сигнал с усилителя УКП поступает на вход платы аналого-цифрового преобразования (далее - АЦП) и далее в память персонального компьютера (далее - ПК). Контролируемая насосно-компрессорная труба укладывается на стеллаж со специальной изоляцией с целью устранения мешающих отражений от мест соприкосновения насоснокомпрессорной трубы с конструктивными элементами стеллажа. Блок ГПУ и ЭАП размещены в специальном металлическом шкафу вблизи торца контролируемой насосно-компрессорной трубы. ПК с АЦП, монитор, принтер, блок бесперебойного питания и блок УКП устанавливаются в специальный промышленный шкаф.

Дефектоскопы представляют собой стационарные установки и состоят из:

• - блок ГПУ;

• - блок УКП;

• - блок ЭАП на трубу с условным диаметром 73 мм;

• - ПК с АЦП и со специализированным программным обеспечением.

Дефектоскопы могут использоваться:

• -  для входного контроля насосно-компрессорных труб при их получении нефтедобывающими предприятиями;

• - для планового контроля насосно-компрессорных труб на предприятиях и в цехах по их ремонту;

• - на предприятиях, выпускающих насосно-компрессорные трубы для выходного контроля.

Общий вид дефектоскопов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

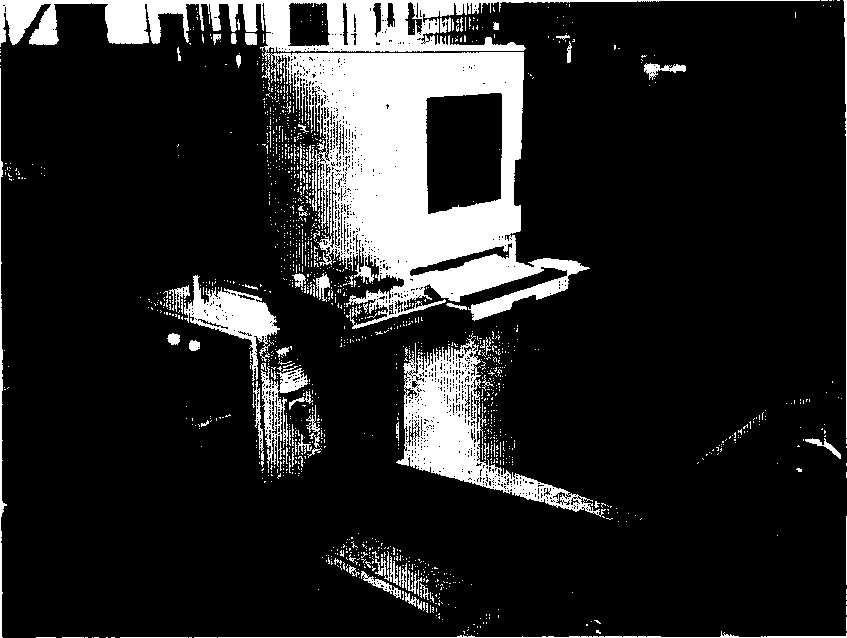

Рисунок 1 - Общий вид дефектоскопа

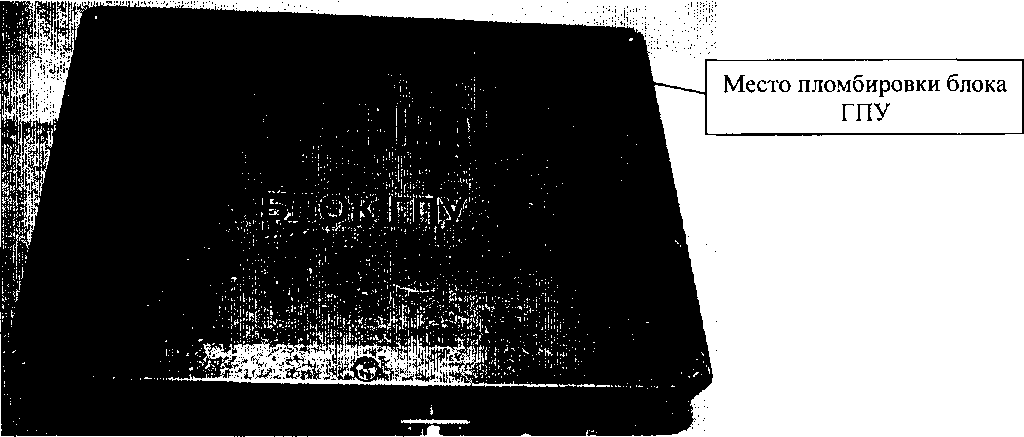

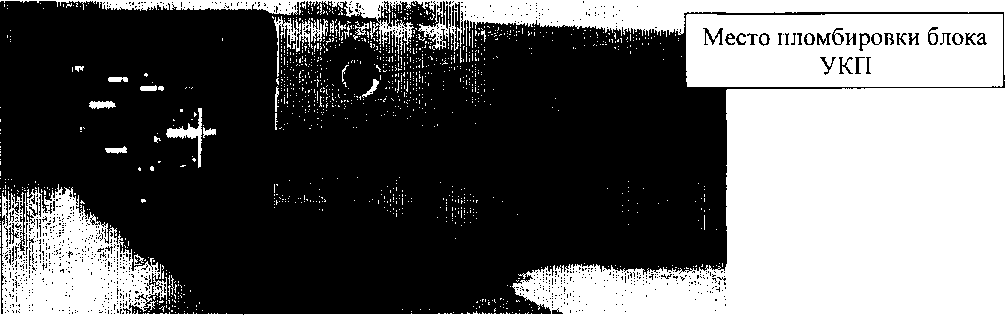

Рисунок 2 - Схема пломбировки от несанкционированного доступа

С помощью программного обеспечения (далее - ПО) в реальном времени производится процесс контроля, обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на эксплуатационную документацию типографским способом и на заднюю панель блока УКП дефектоскопа краской.

Таблица 4 - Комплектность дефектоскопов

осуществляется по документу АДНКТ.4276.10.003.ИЗ «Дефектоскопы акустические АДНКТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 06.03.2013 г. с изменением №1, утвержденным ФГУП «ВНИИОФИ» 07.11.2017 г.

Основные средства поверки:

• 1. Осциллограф цифровой RIGOL DS1102C (Per. № 33711-07), полоса пропускания 100 МГц, диапазон измеряемых размахов напряжений импульсных радиосигналов 2 мВ - 400 В, пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ±3 %, диапазон измеряемых длительностей импульсных радиосигналов 5 нс - 50 с, пределы допускаемой основной относительной погрешности измерения длительности ±0,01 %.

• 2.    Генератор сигналов специальной формы ГСС-05 (Per. № 30405-05), синусоидальный сигнал от 100 мкГц до 25 МГц; пределы допускаемой абсолютной погрешности установки частоты ±0,0005 %; амплитуда выходного .сигнала от 100 мкВ до 10 В; пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы U на частоте 1 кГц на нагрузке 50 Ом - ±(5,0xU+0,2 мВ).

• 3.    Мера акустическая дефектоскопическая АДНКТ (Per. № 47410-11), выполненная из трубы насосно-компрессорной условный диаметр 73 мм, длина 3300 мм из нормализованной стали марки 40, на теле которой нанесен искусственный отражатель в виде сегментного паза, перпендикулярного оси трубы.

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров

ТУ 4276-005-13061670-12. Технические условия. Дефектоскоп акустический АДНКТ.

Общество с ограниченной ответственностью «НПИЦ «Качество» (ООО «НПИЦ «Качество»)

ИНН 1831017083

Адрес: 426069, г. Ижевск, ул. Студенческая, 7

Телефон: (3412) 77-11-68

Факс: (3412) 77-11-68

E-mail: pmm@istu.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-56-33

Факс: (495)437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
