МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 марта 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

f                                 S

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « 9 » марта 2022 г. № 577

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 9 » марта 2022 г. № 577

Регистрационный № 53858-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа «Принц»

Счетчики газа «Принц» (далее - счетчики) предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями.

Принцип действия счетчиков газа «Принц» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.

Счетчик осуществляет приведение измеряемого объёма газа к 20°С.

Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала и преобразователь температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый датчик температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.

Эскиз мерного тракта изображен на рисунке 1.

Зеркала

///////////I

Датчик температуры

Пьезопреобразователи

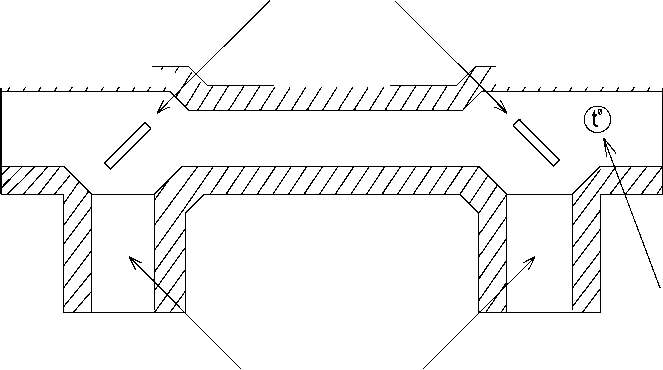

Рисунок 1 - Эскиз мерного тракта

В корпусе платы установлены:

• - микропроцессор, управляющий работой счетчика по программе;

• - жидкокристаллический дисплей, предназначенный для вывода информации. Общий вид счетчика газа «Принц» представлен на рисунке 2.



  Знак входа в меню процессора счетчика

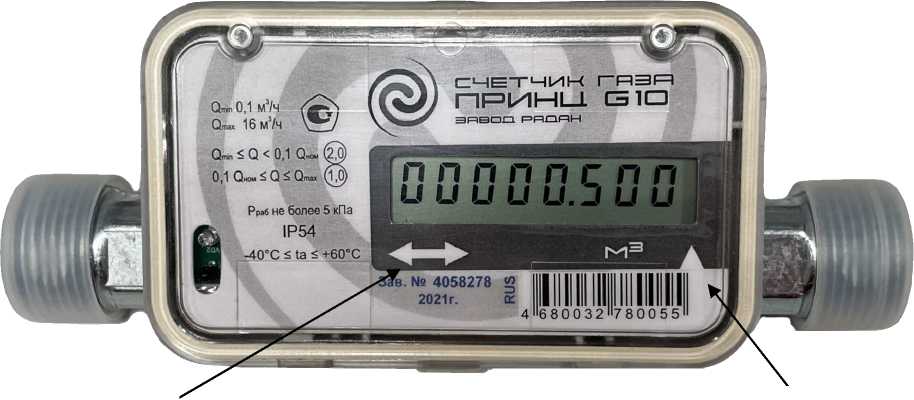

  Рисунок 2 - Общий вид счетчика газа «Принц»

Стрелка направления потока газа

Для защиты от несанкционированного доступа счетчики пломбируются метрологической службой завода-изготовителя с помощью трех пластиковых пломб БКГН.5002.00.00.030 производства ООО Завода «РаДан» с изображением эмблемы предприятия, путем запрессовки пломб в отверстия крепления крышки и корпуса, а также в месте крепления крышки отсека батареи и корпуса. Схема пломбировки счетчиков представлена на рисунке 3.

Пластиковая пломба

БКГН.5002.00.00.030

Рисунок 3 - Схема пломбировки счетчика

Знак поверки наносится в паспорт или свидетельство о поверке.

является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения. Программное обеспечение не влияет на метрологические характеристики средства измерений.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.

Все программное обеспечение счетчика является метрологически значимым.

Влияние программного обеспечения на метрологические характеристики счетчика отсутствует.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на крышку корпуса методом шелкографии и на титульный лист руководства по эксплуатации в центре типографическим способом.

Таблица 4 - Комплектность средства измерений

приведены в документе «Инструкция. ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «Принц», утвержденном ВНИИР-филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 11.11.2020 г. ФР.1.29.2020.38546.

Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

БКГН 5002.00.00.000 ТУ Счетчик газа «Принц». Технические условия.

Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»)

ИНН 6686009020

Адрес: 620057, г. Екатеринбург, ул. Совхозная, д.20Д

Телефон: +7(343)216-90-10, (343)216-90-11

e-mail: info@zavodradan.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 9 » марта 2022 г. № 577

Лист № 1 Регистрационный № 70181-18                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа «Принц-М»

Счетчики газа «Принц-М» предназначены для измерения объёма природного газа по ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 20448-90.

Принцип действия счетчиков газа «Принц-М» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку, распространяется быстрее импульса, направленного против потока. Времена распространения импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно, измеряемому объему. Счетчики газа «Принц-М» конструктивно состоят из: мерного тракта, корпуса платы, крышки корпуса.

Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезокерамических преобразователя, два зеркала (только в счетчиках типоразмеров G1,6-G10) и преобразователь температуры. На мерном тракте смонтирован корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приема акустических ультразвуковых колебаний. Полупроводниковый преобразователь температуры предназначен для измерения температуры газа. Питание счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с газовой магистралью двумя штуцерами, имеющими трубную резьбу.

Эскиз мерного тракта счетчика типоразмеров G1,6-G10 изображен на рисунке 1. Эскиз мерного тракта счетчика типоразмеров G16-G40 изображен на рисунке 2.

Пьезопреобразователи

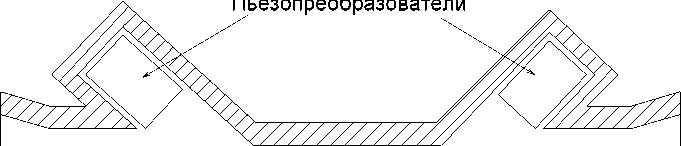

Рисунок 1 - Эскиз мерного тракта счетчика типоразмеров от Gl,6 до G10

Преобразователь температуры

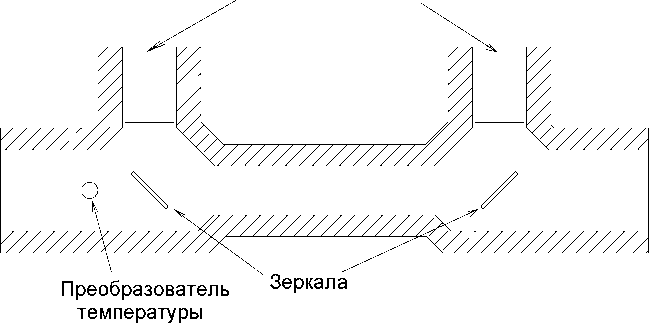

Рисунок 2 - Эскиз мерного тракта счетчика типоразмеров от G16 до G40

В корпусе на плате установлены:

- микропроцессор, управляющий работой счетчика по программе;

- жидкокристаллический дисплей, предназначенный для вывода информации.

Общий вид счетчика газа «Принц-М» типоразмеров G1,6-G10 представлен на рисунке 3. Общий вид счетчика газа «Принц-М» типоразмеров G16-G40 представлен на рисунке 4.

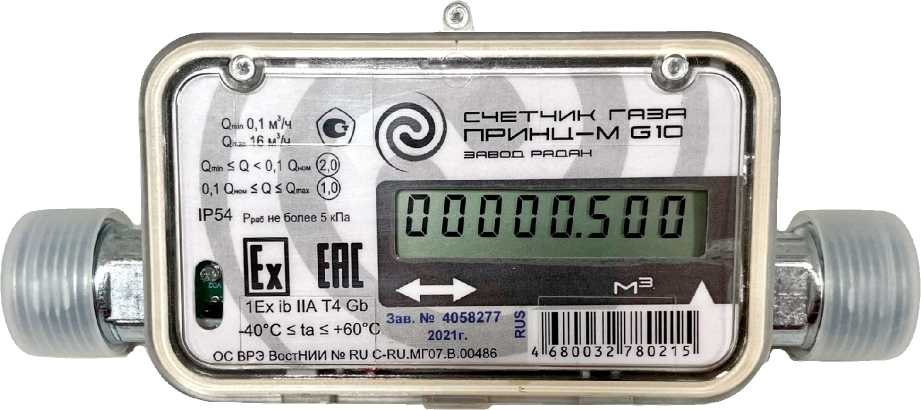

Рисунок 3 - Общий вид счетчика газа «Принц-М» типоразмеров от G1,6 до G10

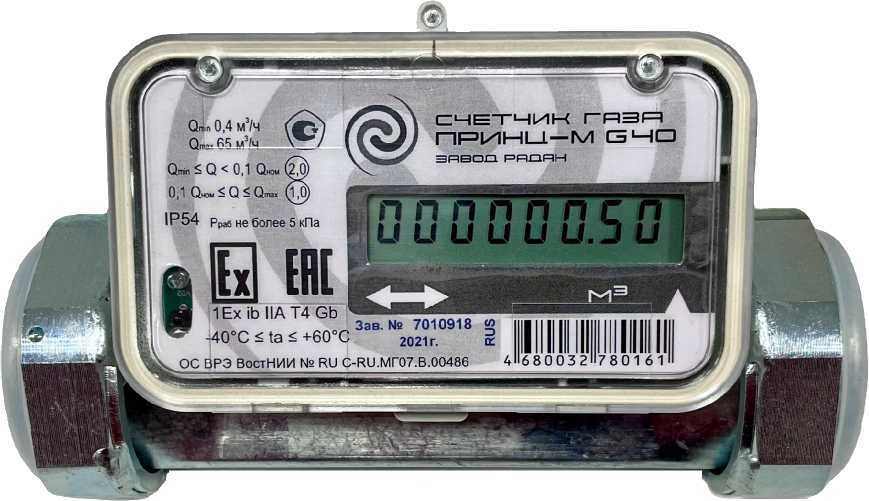

Рисунок 4 - Общий вид счетчика газа «Принц-М» типоразмеров от G16 до G40

Для защиты от несанкционированного доступа счетчики пломбируются метрологической службой завода-изготовителя с помощью трех пластиковых пломб БКГН.5002.00.00.030 производства ООО Завода «РаДан» с изображением эмблемы предприятия, путем запрессовки пломб в отверстия крепления крышки и корпуса, а также в месте крепления крышки отсека батареи и корпуса. Схема пломбировки счетчиков представлена на рисунке 5.

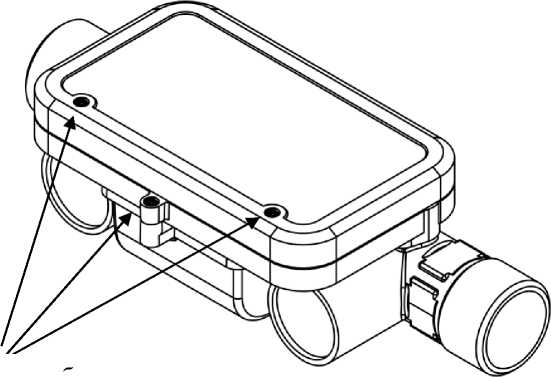

Рисунок 5 - Схема пломбировки счетчика Знак поверки наносится в паспорт или свидетельство о поверке.

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения счетчика к компьютеру.

Все программное обеспечение счетчика является метрологически значимым.

Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации в центре типографическим способом и методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса.

Таблица 4 - Комплектность средства измерений

* - поставляется по письменному запросу

** - значение X меняется в зависимости от страны, в которую поставляются счетчики

приведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях счетчиками газа «Принц-М»», утвержденном ФГУП «ВНИИР» 14.03.2019 г.

Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

БКГН 5003.00.00.000 ТУ Счетчик газа «Принц-М». Технические условия

Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»)

ИНН 6686009020

Адрес: 620057, г. Екатеринбург, ул. Совхозная, д.20Д

Телефон: +7(343)216-90-10, (343)216-90-11

e-mail: info@zavodradan.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

e-mail: uraltest@uraltest.ru

W eb-сайт: www.uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 9 » марта 2022 г. № 577

Лист № 1 Регистрационный № 65683-16 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические MKLogic-500

Назначение средства измерений

Контроллеры программируемые логические MKLogic-500 (далее по тексту -контроллеры) предназначены для измерений унифицированных аналоговых сигналов в виде силы постоянного электрического тока от первичных измерительных преобразователей, а также для преобразований цифровых сигналов в аналоговые сигналы постоянного тока, используемые для регулирования параметров технологического процесса.

Описание средства измерений

Контроллеры состоят из группы модулей. Принцип действия аналоговых модулей основан на преобразовании аналогового сигнала в цифровое представление и наоборот с обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы.

Контроллеры имеют модульную структуру. В состав контроллеров входят центральный процессорный модуль, модули ввода-вывода, интерфейсные модули и модуль питания.

Процессорный модуль обеспечивает централизованный сбор данных от модулей ввода-вывода, обработку и централизованное выполнение алгоритмов контроля и управления механизмами и технологическим оборудованием, а также информационный обмен со смежными системами. Логика работы контроллера определяется пользователем в процессе программирования. При этом поддерживаются языки программирования согласно IEC 61131-3.

Модули контроллеров в пластиковых корпусах устанавливаются на DIN-рейку креплением защелками. Подключение к соседним модулям осуществляется с помощью шинных соединителей, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.

Модули аналогового ввода MK-576-008 A и модули аналогового вывода MK-574-008 A могут быть изготовлены как с разъемом Ethernet, так и без него.

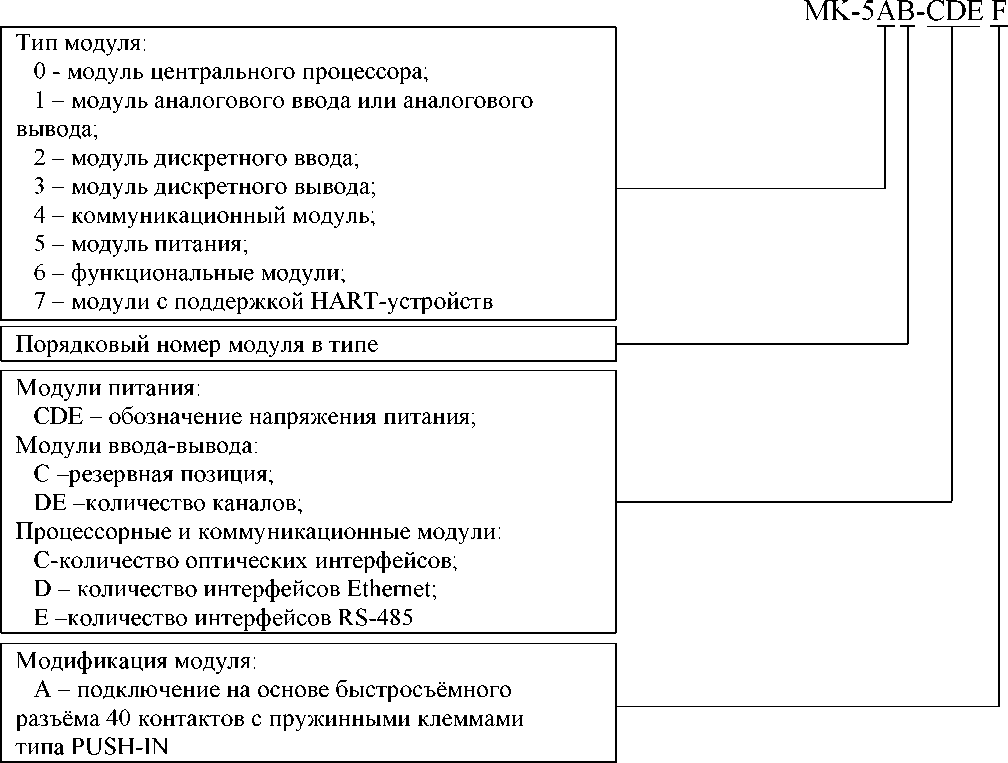

На рисунке 1 представлена расшифровка условного обозначения модулей изделия.

Рисунок 1 - Расшифровка условного обозначения модулей изделия.

Диапазон аналоговых сигналов у модулей аналогового ввода - вывода программно конфигурируемый 0 - 20 мА или 4 - 20 мА.

Контроллеры применяются для построения автоматизированных систем управления и регистрации данных при различных объемах измерительной информации и территориальном распределении объектов в различных отраслях промышленности.

Каждый модуль контроллеров MKLogic-500 пломбируется от несанкционированного доступа наклейкой на производстве. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

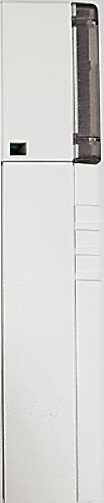

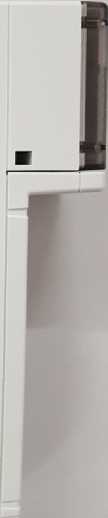

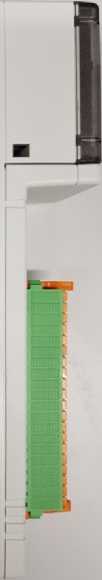

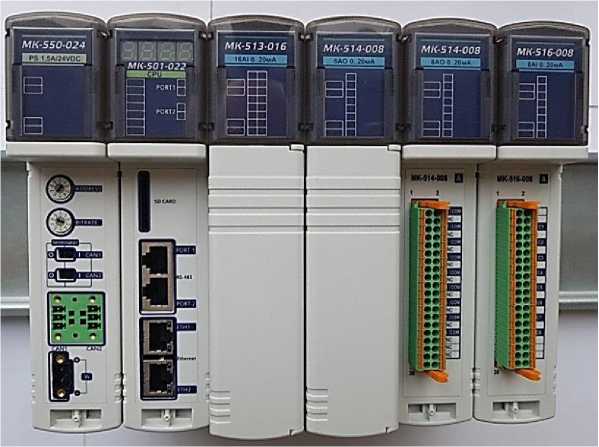

Внешний вид модулей приведен на рисунках 3-9.

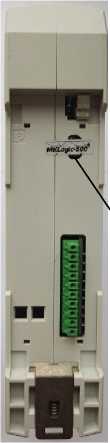

Рисунок 2

.Место пломбирования

а)

вид

контроллеров;

несанкционированного доступа.

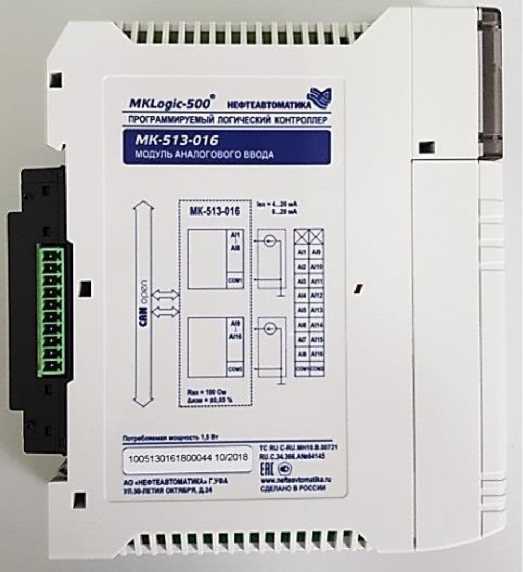

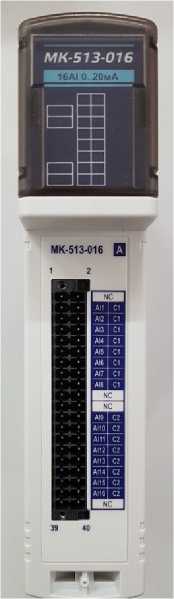

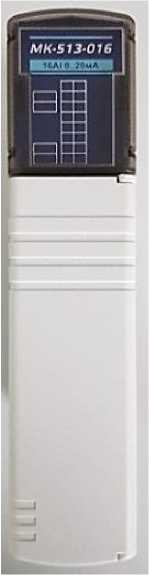

Рисунок 3 - Внешний вид модуля аналогового ввода MK-513-016

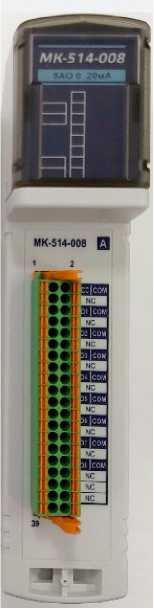

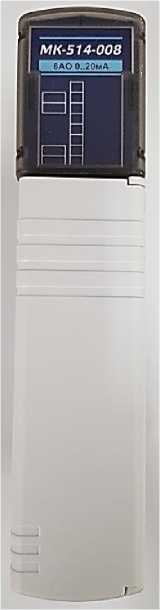

Рисунок 4 - Внешний вид модуля аналогового вывода MK-514-008

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР

М К Logic-500 нефтеавтоицгикГ

'ftf

MK-514-008 А

с=> с=?

WWW лапамсами/и СДЕЛАНО В РОС СИХ

МК-514-008 А

МОДУЛЬ АНАЛОГОВОГО ВЫВОДА

III I III uiiiiiiiiniir^ _rnrz-. i 00 5 ’ А 1 08 20000 70 20201 уВ)

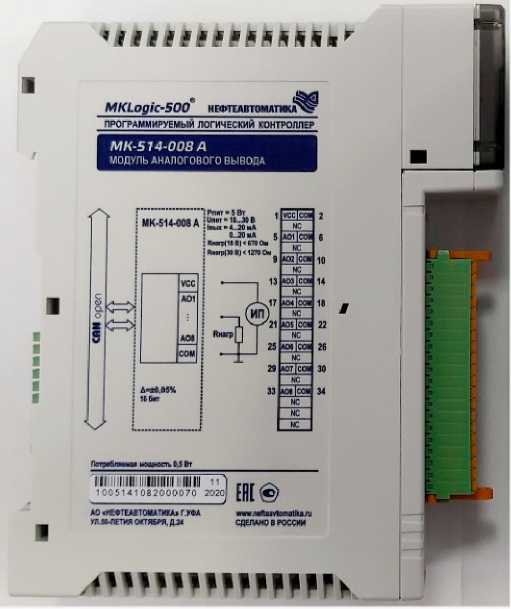

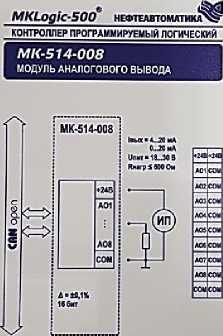

Рисунок 5 - Внешний вид модуля аналогового вывода MK-514-008 А

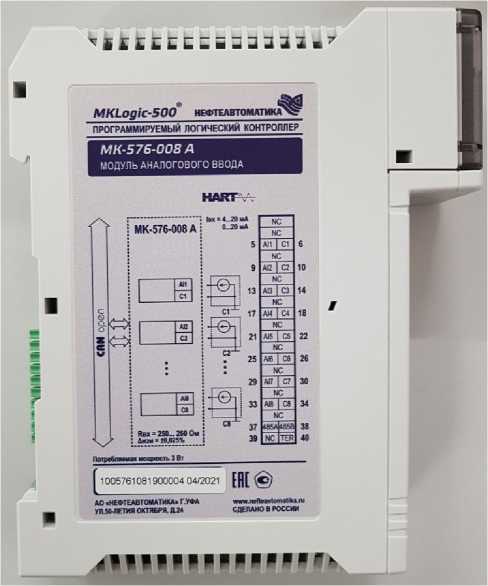

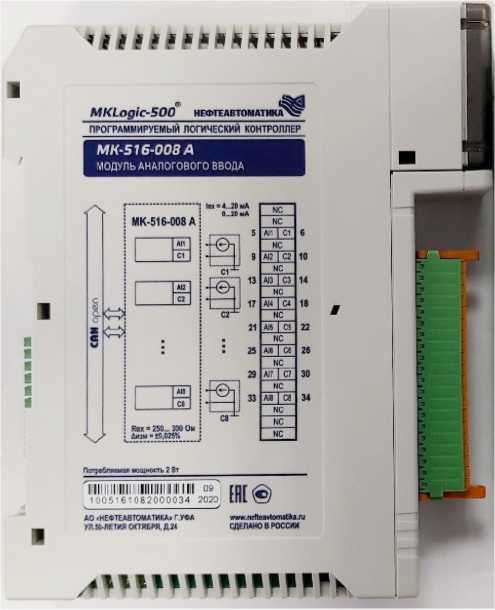

Рисунок 6 - Внешний вид модуля аналогового ввода MK-516-008 А.

MKLogic-500

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР

Рисунок 7 - Внешний вид модуля аналогового ввода MK-513-016 А.

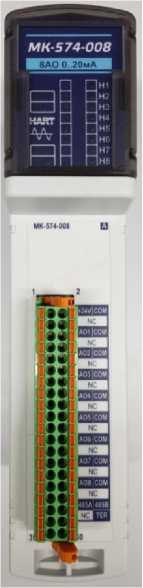

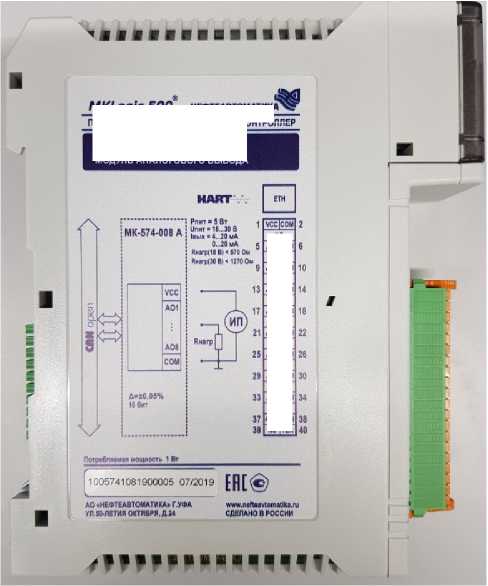

а) модуль аналогового вывода MK-574-008 А без разъема Ethernet.

MKLogic-500 нефтеавтоматикд

ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР

МК-574-008 А

МОДУЛЬ АНАЛОГОВОГО ВЫВОДА

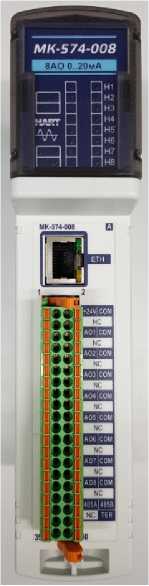

б) модуль аналогового вывода MK-574-008 А с разъемом Ethernet. Рисунок 8 - Внешний вид модуля аналогового вывода MK-574-008 А

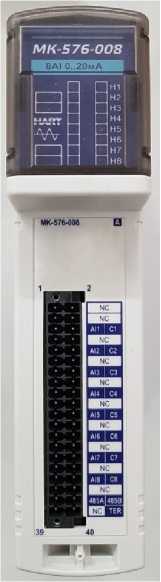

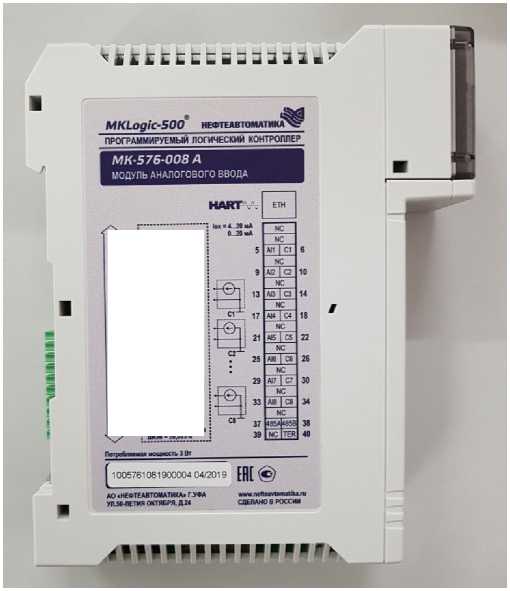

а) модуль аналогового ввода MK-576-008 А без разъема Ethernet.

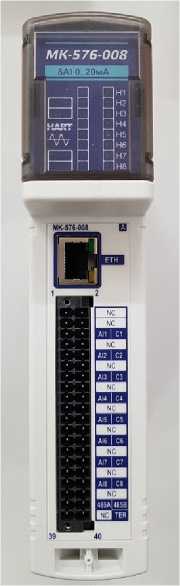

б) модуль аналогового ввода MK-576-008 А с разъемом Ethernet.

Рисунок 9 - Внешний вид модуля аналогового ввода MK-574-008 А

Графические элементы на боковой поверхности, панели индикации и передней панели модулей не влияют на технические параметры и функционирование модулей и допускают изменения.

Контроллеры имеют встроенное программное обеспечение, хранящееся в энергонезависимой памяти измерительных модулей. Идентификационные данные ПО контроллеров приведены в таблице 1.

Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, защита от перезаписи и считывания из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры. Прикладное программное обеспечение, разрабатываемое пользователем, не влияет на метрологические характеристики контроллеров.

Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО контроллеров

Продолжение таблицы 1

Основные метрологические характеристики измерительных каналов контроллеров приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики измерительных модулей силы тока

Таблица 3 - Основные технические характеристики контроллеров

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4- Комплектность контроллеров

приведены в разделе «Методика измерения и воспроизведения сигнала» руководство по эксплуатации на программируемый логический контроллер MKLogic-500 КДСА.426471.004 РЭ.

Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим MKLogic-500

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования, методы испытаний;

ТУ 425200-042-00137093-2016 Программируемый логический контроллер MKLogic-500. Технические условия.

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Телефон: +7 (347) 279-88-99, +7-800-700-78-68 Факс: +7 (347) 279-88-99, +7-800-700-78-68

Web-сайт: www.nefteavtomatika.ru

E-mail: nefteavtomatika@nefteavtomatika.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
