МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 марта 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации ui 28 7П5ТуиТ?Г 2020 1. № 2906.S

5. Контроль за исполь

за собой.

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 576

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 576

Лист № 1 Регистрационный № 55772-13 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

ИК-Фурье-микроскопы LUMOS

ИК-Фурье-микроскопы LUMOS (далее - микроскопы) предназначены для измерений волновых чисел в оптических спектрах пропускания, отражения и нарушенного полного внутреннего отражения (НПВО) микрообъектов в среднем инфракрасном (ИК) диапазоне, картирования микрообъектов, получения химических изображений, определения концентрации различных органических и неорганических веществ в твёрдой и жидкой фазе, анализа продуктов нефтехимического производства, органического синтеза, фармацевтических препаратов и субстанций, продуктов питания, полимеров, а также для изучения полупроводниковых материалов и т.п.

Принцип действия основан на методе эмиссионного оптического спектрального анализа в инфракрасном спектральном диапазоне.

Микроскопы представляют собой стационарные полностью автоматизированные приборы.

ИК-Фурье-микроскопы LUMOS - это автономные микроскопы со встроенным ИК-Фурье спектрометром. Основой микроскопов является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемы световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов (обратное преобразование Фурье) интерферограммы.

Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем.

Исследуемые образцы помещаются на автоматизированный предметный столик между источником ИК излучения и детектором.

Для визуализации микрообъектов используется встроенная высокоскоростная видеокамера высокого разрешения.

Оптическая схема микроскопов позволяет исследовать образцы в режимах пропускания, отражения, НПВО.

Микроскопы оснащены полностью моторизированным кристаллом НПВО, что позволяет измерять спектры НПВО в полностью автоматическом режиме.

Микроскопы также позволяют осуществлять картирование объектов и получать химические изображения.

Оптические компоненты микроскопов изготовлены из селенида цинка (ZnSe), устойчивому к воздействию влаги. Опционально оптика может быть изготовлена из бромида калия (KBr).

Микроскопы выпускаются в следующих модификациях LUMOS, LUMOS II, которые отличаются метрологическими и техническими характеристиками.

Микроскопы модификации LUMOS могут поставляться со следующими детекторами (один или более): MCT-детектор с охлаждением жидким азотом; широкополосным MCT-детектором.

Микроскопы модификации LUMOS II могут поставляться со следующими детекторами (один или более): DTGS-детектор комнатной температуры; MCT-детектор с охлаждением жидким азотом; MCT-детектор широкополосный; MCT-детектор с термоэлектрическим охлаждением; матричный FPA-детектор.

Конструктивно микроскоп выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.

Общий вид ИК-Фурье-микроскопов LUMOS представлен на рисунках 1 и 2.

Для анализа макрообъектов микроскопы могут комплектоваться приставкой MACRO UNIT (рис. 3), которая имеет сменные модули «QuickSnap», позволяющие измерять оптические спектры пропускания, диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули «QuickSnap» заменяются без инструментов и автоматически распознаются прибором (рис. 4). Приставка MACRO UNIT и сменные модули «QuickSnap» поставляются отдельно от микроскопов, в соответствии с требованием заказчика.

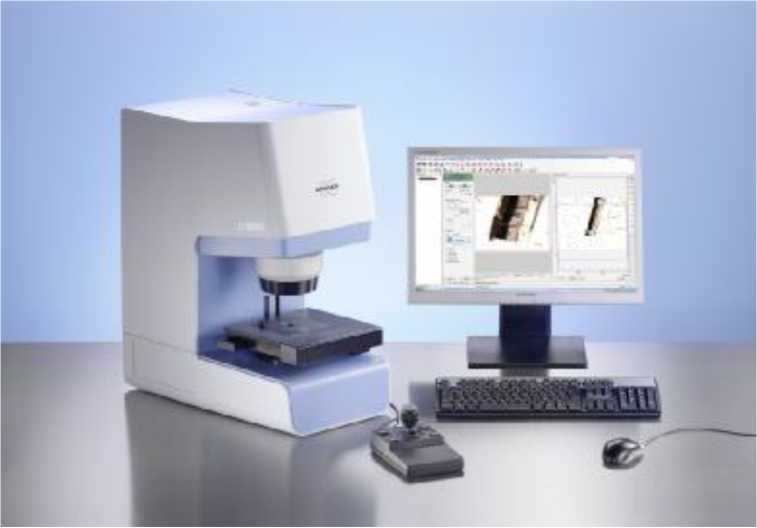

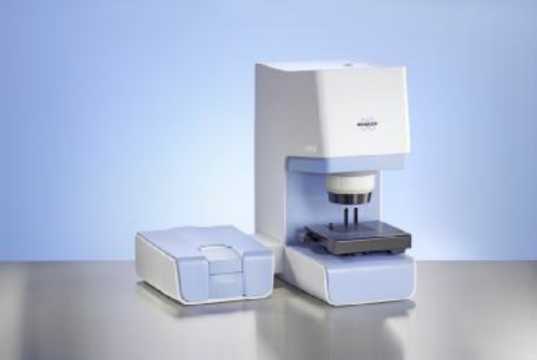

Рисунок 1 - Общий вид ИК-Фурье-микроскопов

LUMOS

Место нанесения

заводского номера

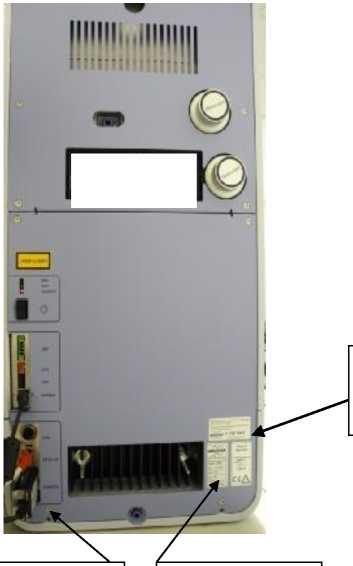

Рисунок 2 - Задняя панель ИК-Фурье-микроскопов-LUMOS с указанием мест нанесения маркировки, заводского номера, места пломбирования

Рисунок 3 - Общий вид приставки MACRO UNIT

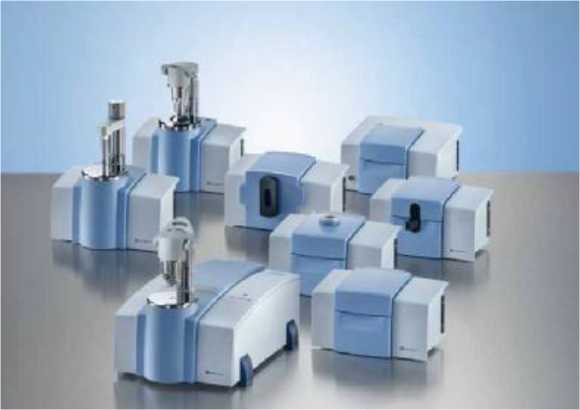

Рисунок 4- Общий вид сменных модулей "QuickSnap"

По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.

По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится печатным способом на наклейку, наносимую в месте, указанном на рисунке 2. Наименование модификации микроскопов наносится на верхнюю часть корпуса средства измерений.

В микроскопах используется программное обеспечение (ПО) OPUS предназначенное для управления прибором, настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.

В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку микроскопа, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).

Несанкционированный доступ к программному обеспечению исключён ограничением прав доступа с помощью пароля.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации методом печати.

Таблица 4 - Комплектность средства измерений

Сведения о методиках измерений приведены в руководстве пользователя «ИК-Фурье-микроскопы LUMOS», п. 4.

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация фирмы «Bruker Optik GmbH», Германия.

Фирма «Bruker Optik GmbH», Германия

Адрес: D-76275 Ettlingen, Rudolf-Plank-Str., 27, Germany

Телефон: +49 7243 504-2000

Факс: +49 7243 504-2050

E-mail: info.bopt.de@bruker.com

Web-сайт: www.bruker.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 576

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расчетно-измерительные ТЭКОН-19

Преобразователи расчетно-измерительные ТЭКОН-19 (далее - ТЭКОН-19) предназначены для измерения сигналов первичных измерительных преобразователей (ИП) и преобразования их в соответствующие физические величины, измеряемые ИП, с последующим расчетом расхода, объема и массы жидкостей, в том числе воды, нефти и нефтепродуктов, газов и газовых смесей, в том числе водяного пара, природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, c приведением к стандартным условиям, тепловой энергии, электроэнергии, накопления, усреднения и архивирования измеренных и расчетных значений параметров по заданным интервалам времени в составе измерительных систем коммерческого учета, автоматизированного контроля и управления технологическими процессами (АСУТП) на промышленных предприятиях, теплопунктах, теплостанциях, электростанциях, газораспределительных станциях, нефтегазодобывающих предприятиях, предприятиях коммунального хозяйства и в холодильной промышленности.

Принцип действия ТЭКОН-19 основан на измерении выходных сигналов первичных ИП, преобразовании их в соответствующие физические величины и последующем расчёте по полученным значениям расхода, объема, массы среды, тепловой, электрической энергии.

ТЭКОН-19 выпускается в 9 исполнениях - (02М - 06М), 10М, 11, 15, 15М, различающихся набором измерительных каналов (ИК) и цифровых интерфейсов, наличием органов управления и индикации, а также набором алгоритмов и функций в соответствии с таблицами 1 и 2.

Таблица 1 - Исполнения ТЭКОН-19

ТЭКОН-19 каждого исполнения, кроме 15, выпускается в двух вариантах - основном и «Т», различающимися диапазоном температуры окружающей среды в условиях эксплуатации. Исполнение 15 выпускается только в расширенном диапазоне температуры окружающей среды.

Таблица 2 - Основные задачи, выполняемые ТЭКОН-19

Таблица 3 - Наличие алгоритмов расчета расхода для различных сред («+» - алгоритм присутствует, «-» - алгоритма нет)

ТЭКОН-19 выполняет расчеты следующими методами:

• - расход, объем и массу газов и газовых смесей, в том числе природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, приведённые к стандартным условиям, по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, МИ 3213-2009, ГОСТ 30319.1-3-2015, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 134-07, ГСССД 8-79, ГСССД 109-87 по измеренным сигналам ИП, рассчитанным или полученным по цифровому информационному каналу значениям расхода, давления, температуры, полного и неполного компонентного состава, плотности при стандартных условиях, атмосферного давления;

• - расход, объем и массу жидкостей, в том числе воды по МИ 2412-97, нефти и нефтепродуктов в соответствии с Р 50.2.076-2010, ГОСТ 8.587-2019 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям расхода, давления и температуры;

• - расход, объем и массу жидкостей, газов и газовых смесей с помощью диафрагм и сопла ИСА 1932 в соответствии с ГОСТ 8.586.5-2005, специальных сужающих устройств в соответствии с РД 50-411-83 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям давления, разности давлений на диафрагме (сопле) и температуры;

• - расход, объем и массу жидкостей, газов и газовых смесей с помощью осредняющих напорных трубок TORBAR и ANNUBAR 485 в соответствии с МИ 3173-2008, МИ 2667-2011 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям давления, разности давлений и температуры;

- расход, объем и массу водяного пара в соответствии с ГСССД МР 147-2008 по измеренным сигналам ИП или полученным по цифровому информационному каналу значениям расхода, давления и температуры с возможностью вычисления давления по измеренной температуре и температуры по измеренному давлению на линии насыщения;

- тепловую энергию, произведённую или потребленную в элементе системы теплоснабжения (холодоснабжения) по результатам определения массы, температуры и давления среды в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97, МИ 2451-98 и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ №1034 от 18.11.2013;

- электроэнергию при двухтарифном учете раздельно по каждому тарифному интервалу. ТЭКОН-19 обеспечивает:

- настройку и загрузку с помощью ПК перечня выполняемых задач, значений параметров и структуры меню индикации в соответствии с конкретным применением, составленных из набора функций, приведенного в таблице 2;

- обмен данными с ПК по цифровым интерфейсам RS-485 (в исполнениях 15, 15М) и CAN-BUS через соответствующие адаптеры, выпускаемые предприятием-изготовителем, и коммуникационное оборудование информационных каналов связи;

- накопление значений параметров в диапазоне от 10^-6 до 10⁶ единиц c количеством десятичных разрядов не менее 6.

- индикацию на двухстрочном дисплее значений выбранных параметров вместе с их названиями, идентификационных признаков ПО, текущей даты и времени;

- сохранение без искажения всех загруженных данных, размещенных в энергонезависимой памяти, в течение всего срока службы;

- сохранение без искажения всех измеренных, расчётных, накопленных и архивных данных, размещенных в оперативной памяти с резервным питанием от литиевой батареи, при отключениях питания на время не более 10000 часов за весь период эксплуатации;

- регистрацию в виде битовых признаков состояния частотных и числоимпульсных ИК.

По устойчивости и прочности к воздействию условий окружающей среды и механических нагрузок ТЭКОН-19 соответствует исполнениям С3, P1, V1 по ГОСТ Р 52931-2008 (для варианта «Т» и исполнения 15 - С2, P1, V1).

ТЭКОН-19 соответствует степени защиты от проникновения воды и внешних твердых предметов IP20 по ГОСТ 14254-2015.

ТЭКОН-19 соответствует требованиям ТР ТС 020/2011 по электромагнитной совместимости.

ТЭКОН-19 соответствует требованиям ТР ТС 004/2011 по безопасности низковольтного оборудования.

Заводской номер нанесен на наклейке печатным способом несмываемой краской и имеет числовой формат. Наклейка расположена на задней части корпуса ТЭКОН-19.

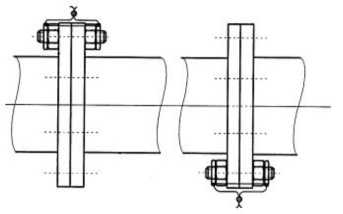

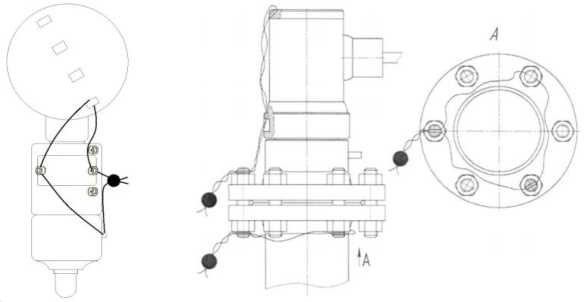

Общий вид ТЭКОН-19, место пломбирования представлено на рисунке 1.

Конструкцией ТЭКОН-19 не предусмотрена возможность нанесения знака поверки.

место

пломбирования

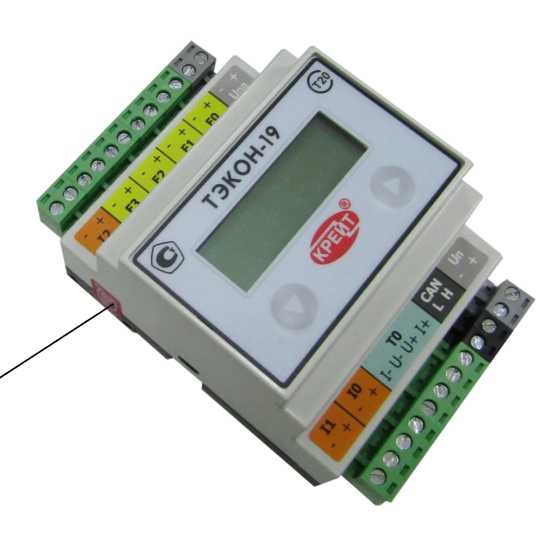

Рисунок 1 - Общий вид ТЭКОН-19

В ТЭКОН-19 применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.

Идентификационные данные метрологически значимой части программного обеспечения, используемого в ТЭКОН-19 приведены в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения ТЭКОН-19

Доступ к изменению параметров и конфигурации ТЭКОН-19 защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.

Уровень защиты программного обеспечения ТЭКОН-19 от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Отсутствует возможность изменения программного обеспечения пользователем.

Программное обеспечение ТЭКОН-19 соответствует требованиям ГОСТ Р 8.654-2015.

Таблица 5 - Метрологические характеристики

Таблица 5.1 - Пределы допускаемой относительной погрешности расчета и диапазоны измере-

ний при использовании специальных сужающих устройств по РД 50-411-83

Таблица 6 - Основные технические характеристики

Таблица 7 - Диапазоны измерений параметров среды, при которых проводятся расчеты

Примечание:

*) при измерении расхода расходомером ИРВИС-К-300 диапазон измерений давления от 0,1 до 7,5 МПа, диапазон измерений температуры от -23,15 до +50 °С.

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель ТЭКОН-19 методом трафаретной печати.

Таблица 8 - Комплектность ТЭКОН-19

Руководство по эксплуатации, Методика поверки и дополнительное программное обеспечение размещены на сайте изготовителя по адресу www.kreit.ru.

приведены в разделе 2.2 «Технические характеристики» руководства по эксплуатации.

Постановление Правительства РФ №1034 от 18.11.2013 О коммерческом учете тепловой энергии, теплоносителя

ТР ТС 020/2011. Технический регламент Таможенного союза Электромагнитная совместимость технических средств

ТР ТС 004/2011. Технический регламент Таможенного союза О безопасности низковольтного оборудования

Приказ Росстандарта от 01.10.2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А

Приказ Росстандарта от 31.07.2018 г. № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта от 30.12.2019 г. № 3456 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4213-060-44147075-02. Преобразователи расчетно-измерительные ТЭКОН-19 Технические условия

Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)

ИНН 6659039392

Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а

Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60

Телефон (343)-216-51-10, факс (343)-216-51-10

e-mail: info@kreit.ru

Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие КРЕЙТ» (ООО «ИВП КРЕЙТ»)

ИНН 6659141519

Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а

Телефон (343)-216-51-10, факс (343)-216-51-10

e-mail: info@kreit.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер УНИИМ - филиала ФГУП «ВНИИМ им.Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 576

Лист № 1 Регистрационный № 75666-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Интерферометры лазерные Lasertex HPI-3D

Интерферометры лазерные Lasertex HPI-3D (далее - интерферометры) предназначены для измерений линейных перемещений интерференционным методом в промышленности и измерительных лабораториях, а также для передачи единицы длины в качестве рабочего эталона 2 разряда в соответствии с 2 и 3 частями Государственной поверочной схемы для средств измерений длины в диапазоне от 140"⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018 г.

Принцип работы основан на подсчёте количества возвращающихся интерференционных полос в фотоприемник лазерного интерферометра с гетеродинным методом определения направления и передвижения измеряемого объекта.

Интерферометр состоит из лазерного излучателя, модуля компенсации условий окружающей среды, элементов оптического канала и оптического приемника. Основой устройства интерферометра является частотно-стабилизированный, двухмодовый гелийнеоновый лазер.

Лазерный излучатель и оптический приемник расположены внутри корпуса лазерной головки, который имеет теплоотводящий радиатор. Регулировка направления лазерного луча осуществляется винтовыми системами горизонтального и вертикального наведения.

Модуль компенсации, встроенный в модуль лазерной головки, способствует повышению точности измерений - в зависимости от параметров условий окружающей среды (температуры, давления и влажности воздуха), измеренных беспроводными датчиками (сенсорами), автоматически пересчитывается действительная длина волны лазера.

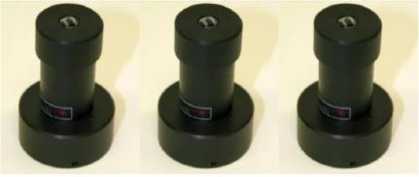

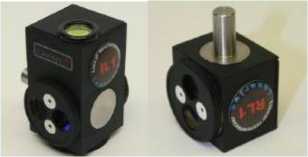

Элементы оптического канала включают в себя линейный ретрорефлектор, линейный интерферометр и оптический приемник, необходимые для работы лазера в качестве интерферометра.

Считывание данных с интерферометра выполняется через интерфейс USB, Bluetooth или через выходной разъем LX40-20P (цифровой сигнал А-Quad-B).

Имеется возможность работы интерферометра со штатива, который имеет дополнительные регулировки положения. Управление интерферометром осуществляется с помощью программного обеспечения (ПО) или с помощью пульта дистанционного управления (строба).

Интерферометры относятся к лазерной аппаратуре класса 2 по ГОСТ ГЕС 60825-1-2013.

Общий вид интерферометров с указанием места нанесения знака поверки в виде наклейки представлен на рисунке 1. Содержание маркировки представлено на рисунке 2.

Пломбирование интерферометров не предусмотрено.

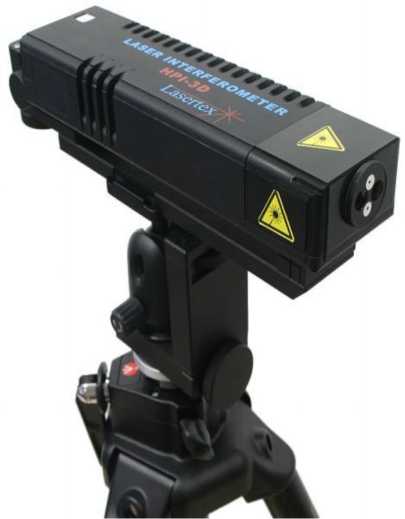

Рисунок 1 - Общий вид интерферометров лазерных Lasertex HPI-3D (на штативе)

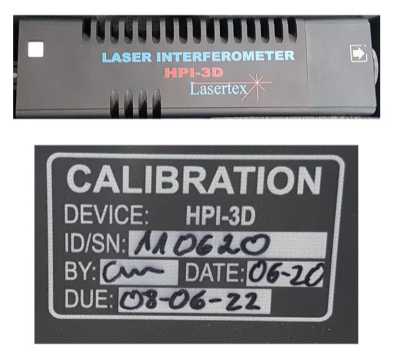

Рисунок 2 - Маркировка интерферометров лазерных Lasertex HPI-3D

Интерферометры имеют автономное программное обеспечение «HPI Software» (далее - ПО), которое предназначено для обработки, отображения и сохранения результатов измерений.

Уровень защиты программного обеспечения по P 50.2.077-2014 - средний. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние ПО учтено при нормирование метрологических характеристик.

Таблица 2 - Метрологические характеристики, включая показатели точности

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на лазерную головку интерферометра.

Таблица 4 - Комплектность интерферометра

приведены в разделе 5 «Измерение-позиционирование» руководства по эксплуатации «Интерферометры лазерные Lasertex HPI-3D. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г.

Техническая документация компании-изготовителя.

Компания «Lasertex Co. Ltd.», Польша

Адрес: Poland, 51-50 1, Wroclaw, ul. Swojczycka, 26

Телефон: +71-372-43-06

Web-сайт: lasertex.eu

E-mail: lasertex@ lasertex.eu

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60

Web-сайт: sniim.ru

E-mail: director@sniim.ru

Регистрационный номер RA.RU.310556 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 576

Регистрационный № 76730-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубопоршневые поверочные установки ТПУ

Трубопоршневые поверочные установки ТПУ (далее по тексту - ТПУ) предназначены для хранения и передачи единицы объема и объемного расхода протекающей жидкости.

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, камеры пуска-приема шарового поршня, детекторов переключателей В5-А и СГР02 (далее - детекторы), четырехходового переключающего крана, электрического привода.

В состав ТПУ входят: преобразователи температуры с пределами допускаемой абсолютной погрешности ±0,2°С, преобразователи давления с пределами допускаемой приведенной погрешности ±0,1 %, термометры с пределами допускаемой абсолютной погрешности ±0,2 ^оС, манометры класса точности 0,6.

ТПУ выпускаются типоразмеров ТПУ-550, ТПУ-4000 в стационарном исполнении.

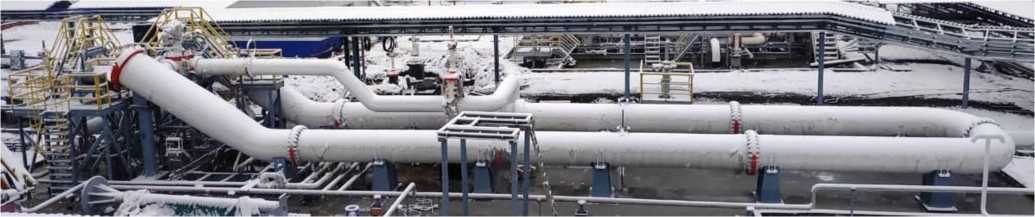

Общий вид ТПУ показан на рисунке 1.

Рисунок 1 - Общий вид

При работе средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые преобразователи расхода или трубопоршневые поверочные установки) и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.), невходящую в состав ТПУ.

Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

Метод поверки, калибровки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества измеряемой среды, прошедшей через калиброванный участок ТПУ и через средство измерений.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцевых соединениях калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (см. рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).

Заводской номер нанесен металлографическим методом на табличку, закрепленную на корпусе ТПУ.

Детекторы СГР02

Фланцы калиброванного участка ТПУ

Рисунок 2 - Схема установки пломб

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики ТПУ, а также параметры измеряемой среды приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики и параметры измеряемой среды

наносится в правом нижнем углу титульного листа руководства по эксплуатации ТПУ печатным способом.

Комплектность ТПУ приведена в таблице 3.

Таблица 3 - Комплектность ТПУ

Сведения о методиках (методах) измерений отсутствуют.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта РФ от 07.02.2018 № 256.

Технические условия ТУ 421313-014-05792661-2016.

Акционерное общество «Транснефть - Верхняя Волга», филиал Великолукский завод «Транснефтемаш»

(АО «Транснефть - Верхняя Волга», филиал Великолукский завод «Транснефтемаш») Адрес: 182115, Россия, Псковская область, г. Великие Луки, ул. Гоголя д. 2 Телефон (факс): 8 (1153) 9-26-67

ИНН 5260900725

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19

Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азин-ская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592
