ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Компараторы массы ХРЕ, ХР, XS, MS

Компараторы массы ХРЕ, ХР, XS, MS (далее - компараторы) предназначены для статического измерения массы гирь (специальных грузов).

Принцип действия компараторов основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей терминала.

Конструктивно компараторы состоят из взвешивающего модуля и терминала. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен сенсорной панелью для отображения результатов измерений и управления компаратором.

Компараторы модификаций XPE2U, XP2U, XPE6U, XP6U, ХРЕ6. ХР6, ХРЕ26С. ХРЕ56С, ХРЕ205, XPE205CDR, XS205DU, ХРЕ505С, ХРЕ204, XS204, XS204SX, ХРЕ504. XPE2004SC, XS2004SX, XPE5004SC, XPE1203S, XPE2003SC, XPE5003SC, XS5003SXDR. XPE10003SC, XPE26003LC, XS26003LX, XPE64003LC, XS64003LX оснащены ветрозащитной витриной.

Компараторы снабжены следующими устройствами и функциями:

• - устройство установки по уровню с индикатором уровня;

• - устройство первоначальной установки нуля;

• - устройство слежения за нулем;

• - полуавтоматическое устройство установки нуля;

• - запоминающее устройство;

• - автоматическое устройство юстировки чувствительности встроенным грузом;

• - индикация стабильности показаний;

• - статистическая обработка результатов измерений.

Компараторы оснащены последовательным интерфейсом RS232C, а также могут быть дополнительно оснащены интерфейсами Ethernet, LocalCan, Bluetooth, Mini Mettler, PS/2 для подключения различных периферийных устройств.

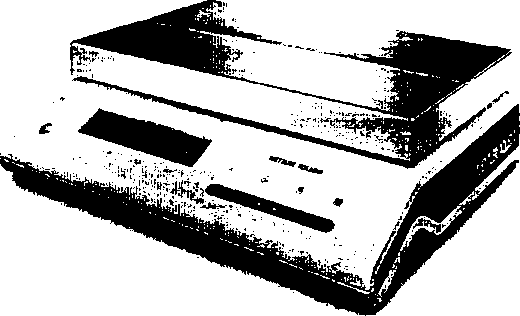

Общий вид компараторов представлен на рисунках 1, 2, 3 и 4.

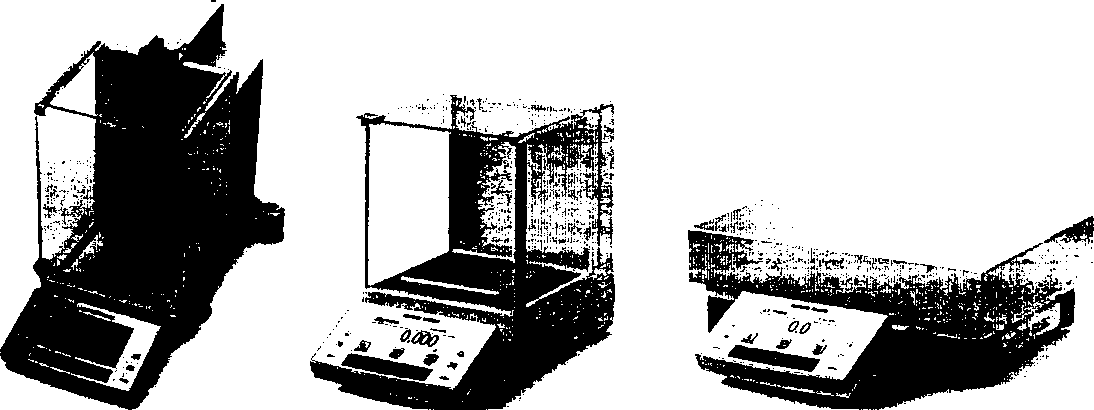

Рисунок 2 - Общий вид компараторов массы ХРЕ

Рисунок 3 - Общий вид компараторов массы XS

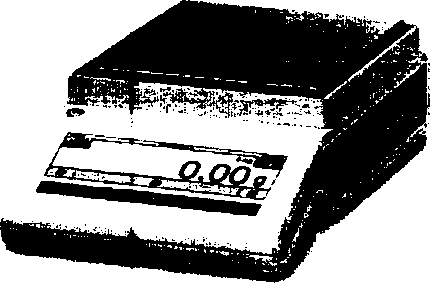

Рисунок 4 - Общий вид компараторов массы MS

Обозначение исполнения модификаций имеет вид:

[Y.KEjtYalfYsJCUXSXTSXLXTXCXDRXDUXX),

где Yi - условное обозначение конструкции:

ХР - профессиональный уровень;

XS - стандартный уровень;

MS - базовый уровень;

Е - если присутствует в моделях компараторов с расширенной функциональностью: цветовой индикацией состояния, обнаружением статического заряда;

Уг - условное обозначение максимальной нагрузки (Мах) - от 1 до 4 цифр;

Уз - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

S, TS, L - условное обозначение размера платформы компаратора;

С - условное обозначение модификаций компараторов со встроенным специализированным программным обеспечением и/или самоцентрирующимся грузоприемным устройством;

DR, DU - условное обозначение модификаций компараторов со вспомогательным цифровым показывающим устройством с отличающимся делением;

Т - условное изображение модификаций компараторов с транспортным кейсом-весовым с голом;

X - условное обозначение модификаций компараторов во взрывобезопасном исполнении. Компараторы отличаются исполнением корпуса, терминала, грузоприемной платформы и выпускаются в исполнениях модификаций, приведенных в таблице 1.

Таблица 1

XPE5004SC

Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 5.

Место пломбировки

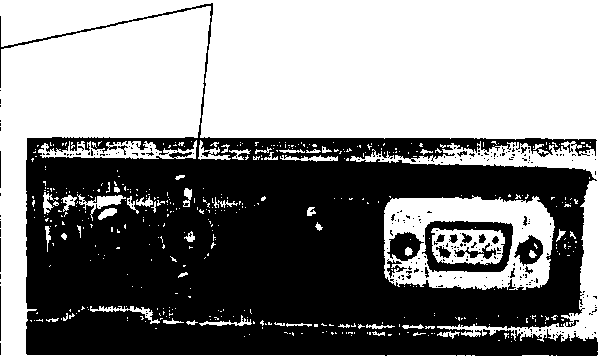

Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (далее - ПО) компараторов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе компаратора, как показано на рисунке 5. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит помер версии, который отображается на дисплее при включении компараторов.

Конструкция компараторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные ПО приведены в таблице 2.

Метрологические и технические характеристики

Значения максимальной нагрузки (Мах), действительной цены деления (d), среднего квадратического отклонения показаний для модификаций компараторов приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Масса и габаритные размеры модификаций компараторов приведены в таблице 4.

Таблица 4

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на корпусе компаратора и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплектность средства измерений

осуществляется по документу «Компараторы массы ХРЕ, ХР, XS, MS. Методика поверки», МЦКЛ.0166.МП с изменением № 1, утвержденному ЗАО КИП «МЦЭ» 12.09.2017 г.

Идентификационные данные, а также процедура идентификации ПО приведены в руководстве по эксплуатации на компараторы.

Основные средства поверки:

- рабочий эталон единицы массы 1-го, 2-го и 3-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 200 мг до 50 кг, класса точности Ei, Ег, Fi, F2 по ГОСТ OIML 111-1-2009. «Гири классов Ei, Е2, Fi, F2, Mi, М1-2, Мг, М2-3 и Мз. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы-изготовителя

Фирма «Mettler-Toledo AG », Швейцария

Im Langacher, 8606 Greifensee, Switzeland

Http: www.mt.com

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, офис 6

Телефон: +7 (495) 651-98-86, Факс: +7 (499) 272-22-74

E-mail: inforus@mt.com

Http: www.mt.com

Закрытое акционерное общество Консалтинге-инжиниринге вое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12,

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311313 от 09.10.2015 г.
