№2552 от 20.11.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30481
О переоформлении свидетельства об утверждении типа средства измерений № 57714 "Манометры МТ, мановакуумметры МВТ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ20 ноября 2017 г.
№ 2552
Москва
О переоформлении свидетельства об утверждении типа средства измерений Xs 57714 «Манометры МТ, мановакуумметры МВТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением НП ООО «МЦ-Багория» от 04 сентября 2017 г. № 03-19/1784 приказываю:
-
1. Внести изменения в описание типа на манометры МТ, мановакуумметры МВТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 23991-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 57714 «Манометры МТ, мановакуумметры МВТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 23991-15, в связи с изменением интервала между поверками. Установить для манометров МТ, мановакуумметров МВТ интервал между поверками 2 года.
-
3. Управлению матрлппгкы (г р fbrvrL «ВНИИМС»
(А.Ю.Кузин) обеспечить в
ч хранится в системе электронного документооборота
оформление свидетельства ;
метрологии.
регламентом и выдачу его
-
4. Контроль за исполн t собой.
Сертификат: 00E1036ECDC011E7K)DAE0071BlB53a>41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20,11.2018
I _______
Заместитель Руководителя
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2017 г. №2552
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры МТ, мановакуумметры МВТ
Назначение средства измеренийМанометры МТ, мановакуумметры МВТ (в дальнейшем - приборы) предназначены для измерений избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Описание средства измеренийПринцип действия приборов основан на преобразовании давления в деформацию упругого чувствительного элемента, связанного с помощью поводка с трибко-секторным механизмом, на оси которого закреплена показывающая стрелка, угол поворота которой пропорционален измеряемому давлению.
Приборы конструктивно состоят из цилиндрического корпуса с циферблатом, закрытым предохранительным стеклом, и штуцера в нижней части для присоединения к месту отбора давления.
Корпус приборов изготавливается в виде цилиндра диаметром 63, 100 и 160 мм из стали и полистирола.

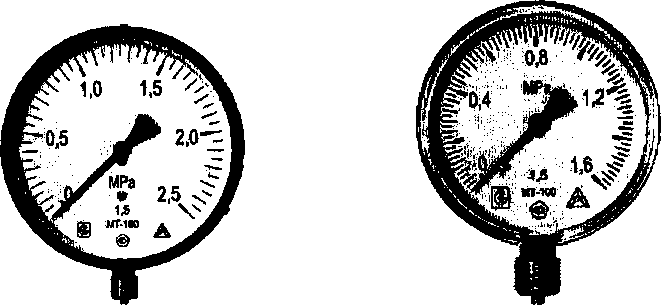

Внешний вид приборов приведен на рисунке 1.
МТ-160 МТ-100
МТ-63 МВТ-100
Рисунок 1 - Фотографии общего вида средства измерений
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование и обозначение прибора |
Верхнее значение диапазона показаний* |
Класс точности (пределы допускаемой основной погрешности, %) |
Вариация показаний, %, не более | |||
|
избыточного давления |
вакуумметрического давления | |||||
|
кПа |
МПа |
кПа |
МПа | |||
|
Манометр МТ-160 |
400 |
0,4 |
|
| ||
|
600 |
0,6 | |||||
|
- |
1,0 | |||||
|
- |
1,6 | |||||
|
- |
2,5 | |||||
|
- |
4,0 | |||||
|
Манометр МТ-100 |
400 |
0,4 |
|
| ||
|
600 |
0,6 | |||||
|
1,0 | ||||||
|
1,6 | ||||||
|
2,5 | ||||||
|
4,0 | ||||||
|
6,0 | ||||||
|
Манометр МТ-63 |
400 |
0,4 |
2,5 (±2,5) 4,0 (±4,0) |
2,5 4,0 | ||
|
600 |
0,6 | |||||
|
1,0 | ||||||
|
1,6 | ||||||
|
2,5 | ||||||
|
4,0 | ||||||
|
6,0 | ||||||
|
Мановакуумметр МВТ-100 |
300 |
0,3 |
-100 |
-0,1 |
|
|
|
500 |
0,5 |
-100 |
-0,1 | |||
|
- |
0,9 |
-0,1 | ||||
|
- |
1,5 |
-0,1 | ||||
|
- |
2,4 |
0,1 | ||||
* Диапазон измерений равен диапазону показаний.
Таблица 2 - Технические характеристики
|
Прибор |
Масса, г |
Средняя наработка на отказ, ч, не менее |
Полный срок службы, лет, не менее |
Степень защиты оболочки |
|
МТ-63 |
200 |
100000 |
10 |
IP40 по ГОСТ 14254-96 |
|
МТ-100, МВТ-100 |
600 | |||
|
МТ-160 |
900 |
Таблица 3 - Условия применения и транспортирования
|
Рабочие условия применения |
Температура окружающего воздуха, °C |
От -30 до +50 |
|
Относительная влажность окружающего воздуха, % |
95 при температуре +35°С | |
|
Синусоидальная вибрация |
Частота от 5 до 35 Гц, амплитуда смещения 0,35 мм | |
|
Условия транспортирования |
Температура окружающего воздуха, °C |
От -50 до +50 |
|
Относительная влажность окружающего воздуха, % |
95 при температуре +35°С | |
|
Синусоидальная вибрация |
Частота от 5 до 35 Гц, амплитуда смещения 0,35 мм |
наносится на циферблат прибора методом печати, а также на паспорт типографским способом.
Комплектность средства измеренийКомплект поставки приборов соответствует указанному в таблице 4.
Таблица 4
|
Наименование |
Количество |
Обозначения |
|
Прибор |
1 шт. | |
|
Паспорт МФУ И. 406121.001 ПС |
1 экз. |
По согласованию с заказчиком может поставляться один паспорт на упаковку |
|
Руководство по эксплуатации МФУИ. 406121. 001 РЭ |
1 экз. | |
|
Упаковка |
1 шт. |
Допускается использовать групповую упаковку |
осуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
-
- манометр образцовый МО-1227, класс точности 0,15 ГОСТ 4205, Per. № 43816-10;
-
- вакуумметр образцовый ВО-1227, класс точности 0,15 ГОСТ 4205, Per. № 43816-10;
-
- пресс от грузопоршневого манометра для создания переменного давления МП-60, давление до 6,0 МПа, класс точности 0,2;
-
- пресс от грузопоршневого манометра для создания переменного давления МП-600, давление до 60,0 МПа, класс точности 0,2;
-
- метрологический стенд для поверки, калибровки технических манометров, вакуумметров, мановакуумметров, напоромеров, тягомеров и тягонапоромеров с автоматическим заданием давления «Метран-502-ПКД-10П» (ПГ «Метран»).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам МТ, мановакуумметрам МВТТУ РБ 101472320.001-2002 «Манометры МТ, мановакуумметры МВТ. Технические условия».
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ИзготовительНаучно-производственное общество с ограниченной ответственностью
(НП ООО «МЦ-БАГОРИЯ»)
Адрес: 220141, г. Минск, ул. Ф. Скорины, 51, комн. 201 А, 202
Тел. +375 17 285-96-46; Факс +375 17 285-96-47
E-mail: mc-bagoria@nsys.by
ИНН 101472320
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
