МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 ноября 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 50199 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями филиала «Яйвинская ГРЭС» ПАО «Юнипро» б/д приказываю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53016-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 53016-13 с изменением № 1 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4». Методика поверки», утвержденному ФГУП «ВНИИМС» 05.06.2017 г. (в соответствии с Заключением от 05.06.2017 г. о целесообразности внесения изменений в методику поверки МП 53016-13).

• 2. Переоформить свидетельство об утверждении типа № 50199«Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53016-13, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О CI Р1ИФИКЛТЕ ЭП

сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

\_________________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4» (далее по тексту -АИИС КУЭ) предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. Выходные данные системы могут быть использованы для коммерческих расчетов.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения, которая состоит из 28 измерительных каналов (ИК). АИИС КУЭ установлена на Яйвинской ГРЭС филиале ПАО «Юнипро», территориально расположенной возле пгт. Яйва г. Александровска Пермского края.

ИК АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - комплексы измерительно-информационные (ИИК), включающие в себя трансформаторы тока (ТТ) классов точности 0,2S, 0,5S и 0,5, трансформаторы напряжения (TH) классов точности 0,2 и 0,5, счетчики активной и реактивной электроэнергии Альфа А1800 и ЕвроАльфа класса точности 0,2S в части измерения активной электроэнергии и класса точности 0,5 в части измерения реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - комплексы измерительно-вычислительные электроустановки (ИВКЭ), созданные на основе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000, и включающие в себя источники бесперебойного питания и технические средства приема-передачи данных.

УСПД обеспечивает сбор данных со счетчика, расчет и архивирование результатов измерений электрической энергии в энергонезависимой памяти с привязкой ко времени, передачу посредством интерфейса Ethernet этой информации на уровень ИВК. Полученная информация накапливается в энергонезависимой памяти УСПД. Точное значение глубины хранения информации определяется при конфигурировании УСПД.

• 3- й уровень - комплекс информационно-вычислительный (ИВК), установленный в центре сбора и передачи данных (ЦСОД). ИВК создан на основе сервера опроса и сервера базы данных с установленным на них программным обеспечением (ПО) «Энергосфера», источника бесперебойного питания и технических средства приема-передачи данных.

Этот уровень обеспечивает сбор информации (результаты измерений, журнал событий) с уровня ИВКЭ, обработку данных и их архивирование, хранение информации в базах данных серверов, доступ к информации и её передачу данных в ПАК АО «АТС», информационную систему АО «СО ЕЭС» ОДУ Урала, информационную систему ПАО «Пермская энергосбытовая компания» и информационную систему ПАО «ФСК ЕЭС» МЭС Урала.

Для работы с системой на уровне подстанции предусматривается организация автоматизированных рабочих мест (АРМ) ПС.

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Первичный ток в счетчиках измеряется с помощью измерительных трансформаторов тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений. В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых поступают на вход измерительной микросхемы. Измеряемое напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно на измерительную микросхему. Измерительная микросхема осуществляет выборки входных сигналов токов и напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и выполняет различные вычисления для получения всех необходимых величин. С выходов измерительной микросхемы на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной энергии. Микроконтроллер осуществляет дальнейшую обработку полученной информации и накопление данных в энергонезависимой памяти, а также микроконтроллер осуществляет управление отображением информации на ЖКИ, выводом данных по энергии на выходные импульсные устройства и обменом по цифровому интерфейсу. Измерение максимальной мощности счетчик осуществляет по заданным видам энергии. Усреднение мощности происходит на интервалах, длительность которых задается программно и может составлять 1,2, 3,5,10,15,30, 60 минут.

Каждые 30 минут УСПД автоматически проводит сбор результатов измерений и состояние средств измерений со счетчиков электрической энергии по проводным линиям связи с интерфейсом RS-485. С удаленных электроустановок опрос счетчиков осуществляется по коммутируемому каналу сотовой связи стандарта GSM 900/1800 МГц. При отказе каналов связи или выходе из строя УСПД, специалисты, обслуживающие систему, могут осуществлять сбор информации со счетчиков с применением переносного инженерного пульта (ПИП) и оптического порта с дальнейшим восстановлением информации о приращениях электроэнергии путем копирования собранных данных с ПИП в базу данных (БД) сервера АИИС КУЭ.

Данные, полученные от счетчиков, обрабатываются. Все первичные, расчетные и диагностические данные сохраняются в архивах. УСПД при необходимости объединяет измерения в единые групповые измерения, соответствующие конкретным объектам.

Любые данные, хранимые в архивах УСПД, могут просматриваться с помощью средств АРМ или передаваться в системы высшего уровня (ИВК) по соответствующему протоколу. Передача происходит по запросу системы высшего уровня.

Коммуникационный сервер опроса ИВК ЦСОД раз в 30 минут автоматически опрашивает УСПД ИВКЭ. По окончании опроса коммуникационный сервер автоматически передает полученные данные в базу данных сервера БД ИВК. В сервере БД ИВК ЦСОД информация о результатах измерений приращений электрической энергии автоматически формируется в архивы и сохраняется на «жестком» диске сервера БД по каждому параметру.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе GPS-приемников сигналов точного времени от спутников глобальной системы позиционирования (GPS). GPS-приемник входит в состав каждого УСПД «ЭКОМ-3000». Время часов УСПД синхронизировано со временем GPS-приемника, сличение ежесекундное, погрешность синхронизации не более 0,1 с. УСПД осуществляет синхронизацию времени часов сервера и счетчиков. Сличение времени часов сервера БД со временем часов УСПД осуществляется каждые 60 мин, и корректировка времени часов сервера выполняется при расхождении времени часов сервера и УСПД ±2 с. Сличение времени часов счетчиков с временем часов УСПД осуществляется каждые 30 мин, корректировка времени часов счетчиков выполняется при расхождении времени часов счетчиков и УСПД ±2 с. Погрешность часов компонентов АИИС КУЭ не превышает ±5 с.

Набор программных компонентов АИИС КУЭ состоит из стандартизированного и специализированного программных обеспечений (ПО).

Специализированное ПО АИИС КУЭ представляет собой программный комплекс (ПК) «Энергосфера».

ПК «Энергосфера» предназначен для автоматического сбора, обработки и хранения данных, получаемых со счётчиков электроэнергии и УСПД ИВКЭ, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.

Метрологически значимой частью ПК «Энергосфера» является программный модуль сервера опроса «Библиотека» с наименованием файла «pso_metr.dll». Данный модуль выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует уровню «высокий».

Состав ИК АИИС КУЭ и их метрологические характеристики приведены в таблице 2.

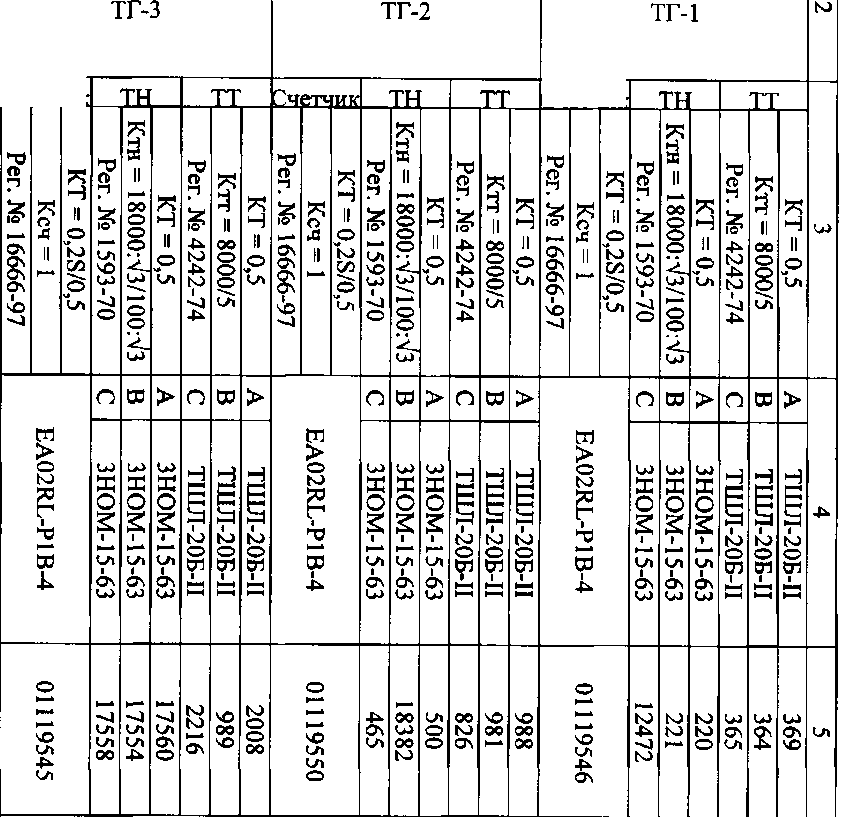

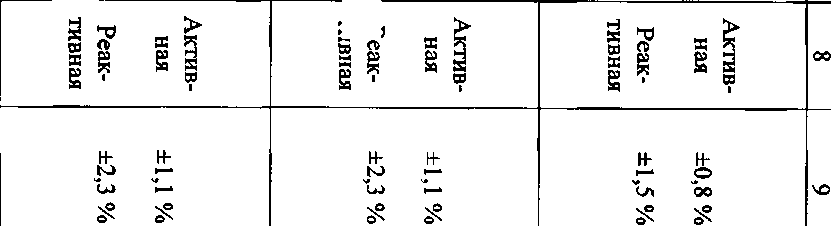

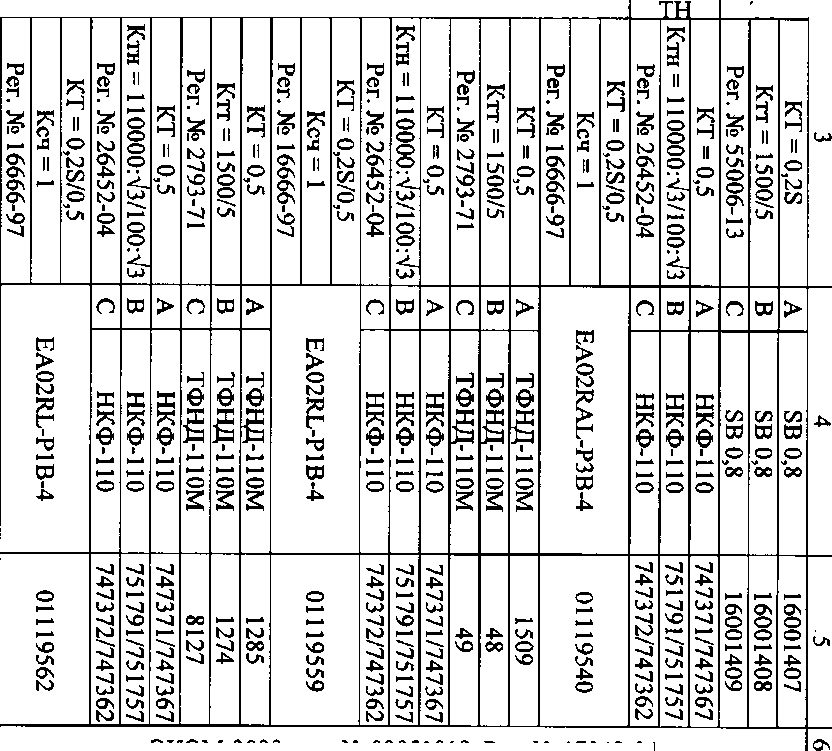

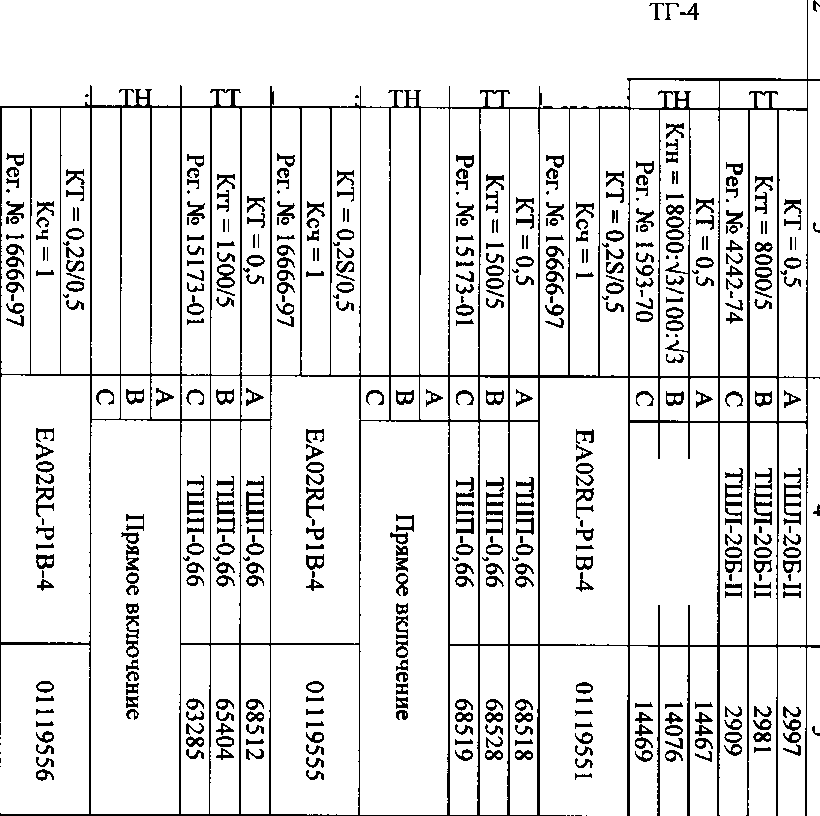

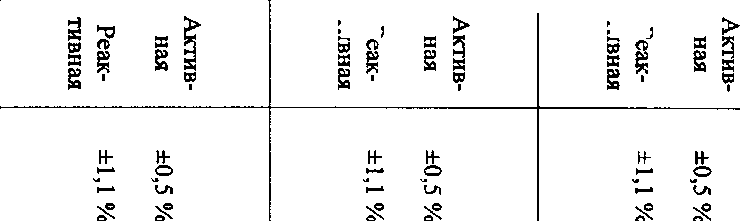

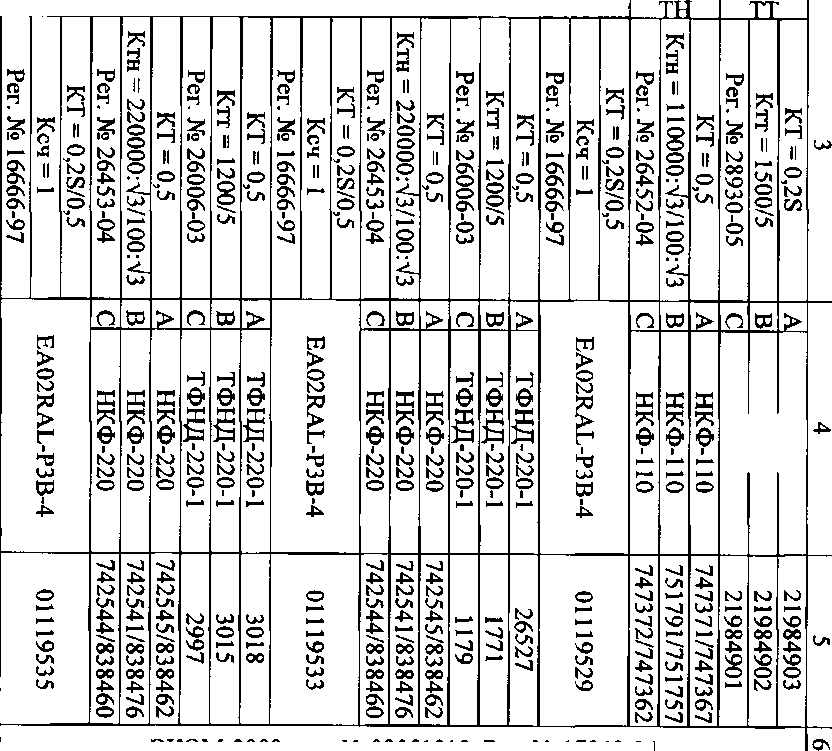

Таблица 2 - Состав ИК АИИС КУЭ и их

О»

ЭКОМ-ЗООО, зав. № 10102984, Per.

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

5-й энергоблок, турбинный зал, выключатель генератора 15МКА01

□РУ-220 кВ, яч. №17 ВЛ «Яйва -Северная», цепь 4

17049-09

Мощность и энергия активная

Мощность и энергия реактивная

н-

О

V?

Q⁴

Jt

40

ч©

ВЛ-110 кВ Яйвинская

ГРЭС - Соликамск-1

ВЛ-110 кВ Яйвинская ГРЭС - ТЭЦ-10

ВЛ-110 кВ Яйвинская ГРЭС - Люзень

Счетчик

Счетчик

TH

ТТ

ТТ

Счетчик

TH

ЭКОМ-ЗООО, зав. № 09051018, Per. № 17049-04

•-J

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

S 5

н-сл

s® О⁴

Счртчик

TH

ТТ

Счетчик

TH

Счетчик

ТТ

ГГ

ЭКОМ-3000, зав. № 09051018, Per. № 17049-04

о

s 73

s 73

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

н-      н-

h—‘    О

Vi    оо

ВЛ-110 кВ Яйвинская ГРЭС - Сильвинит-1

ВЛ-110 кВ Яйвинская ГРЭС - Расик

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

оо

ВЛ-220 кВ Яйвинская ГРЭС - Калино-2

Счетчик

TH

.Счетчик.

ТТ

TH

Счетчик

ЭКОМ-ЗООО, зав. № 09051018, Per, № 17049-04

ВЛ-220 кВ Яйвинская

ГРЭС - Бумажная

ВЛ-110 кВ Яйвинская ГРЭС - Сильвинит-П

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

3 73

СП

о⁴

К)

X©

о⁴

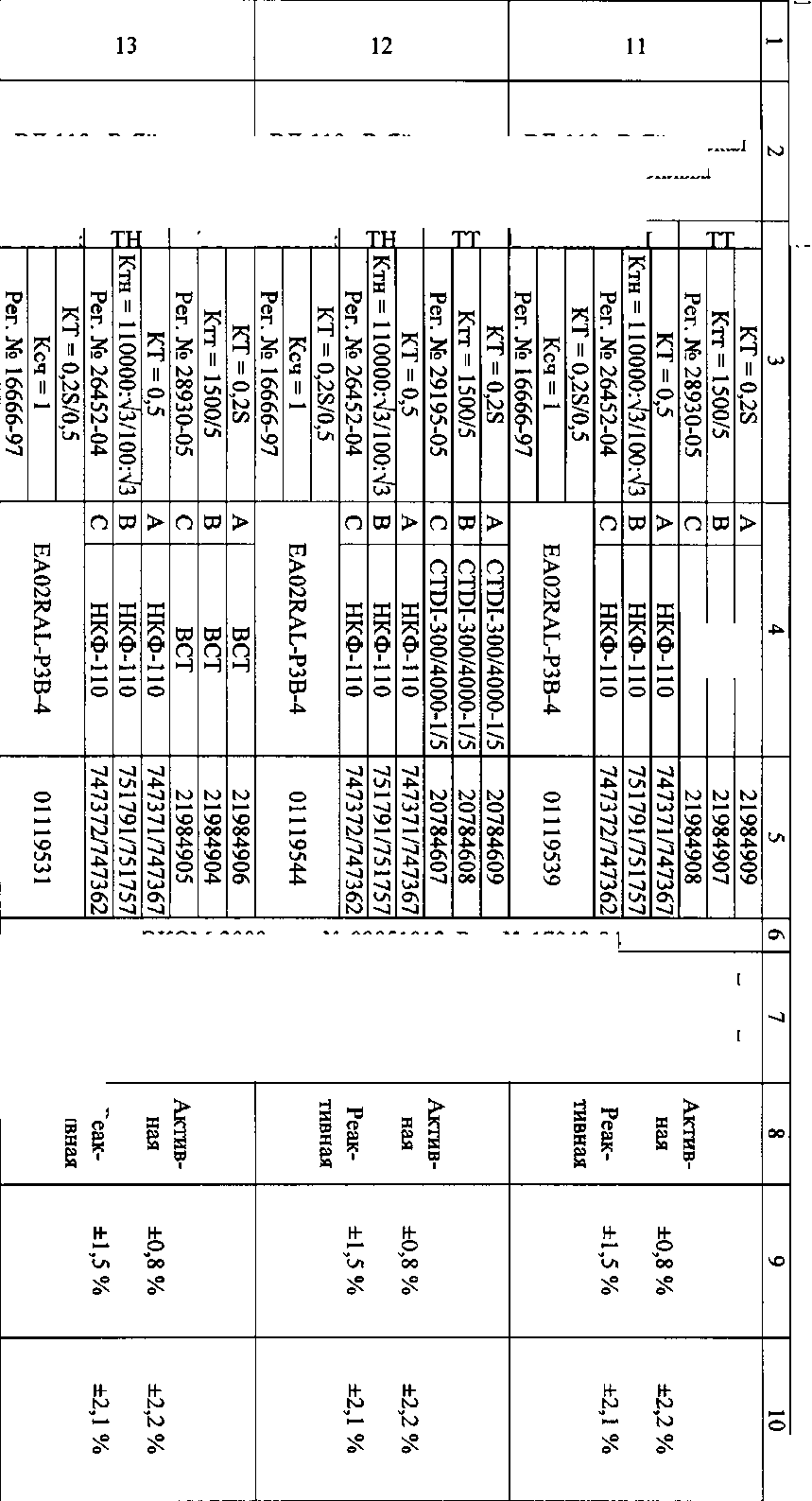

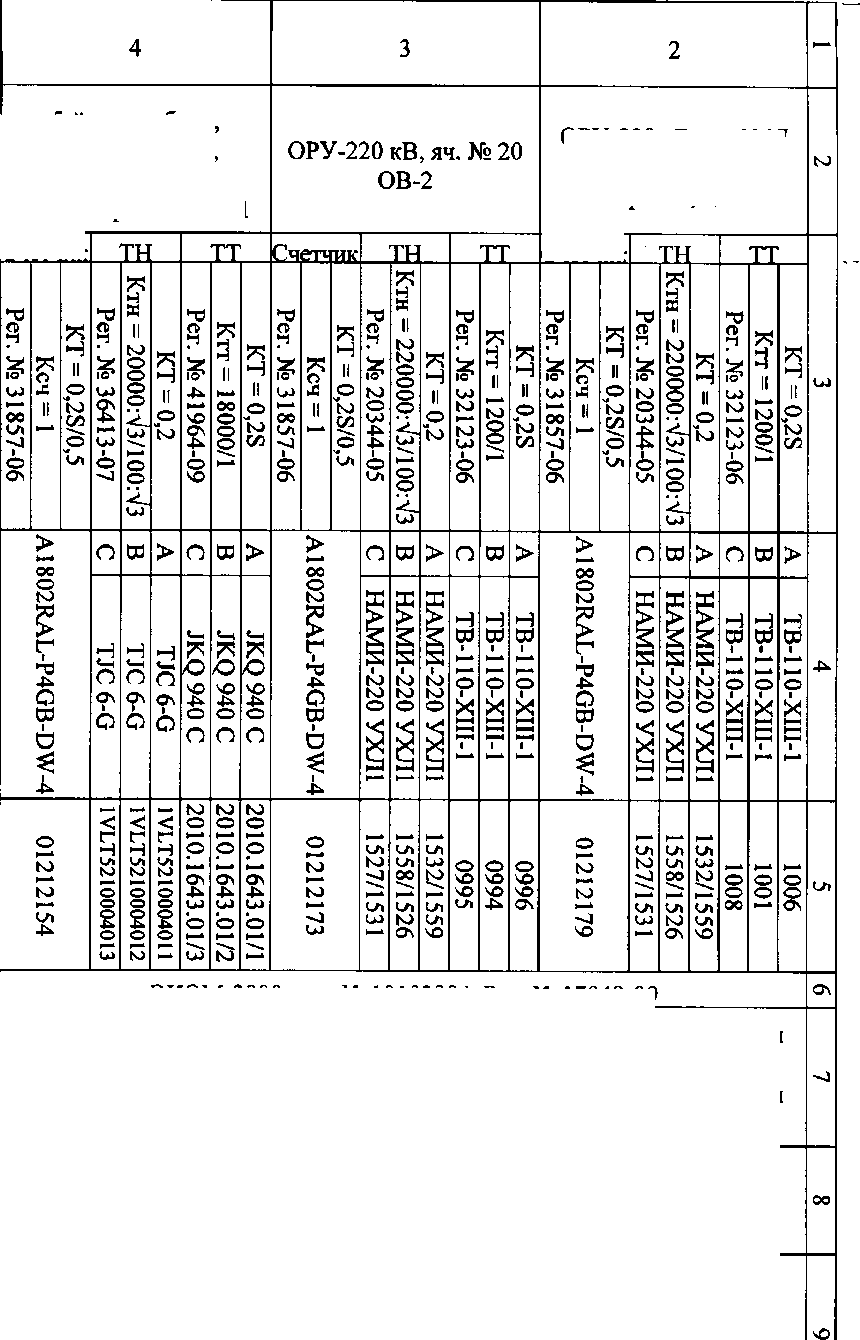

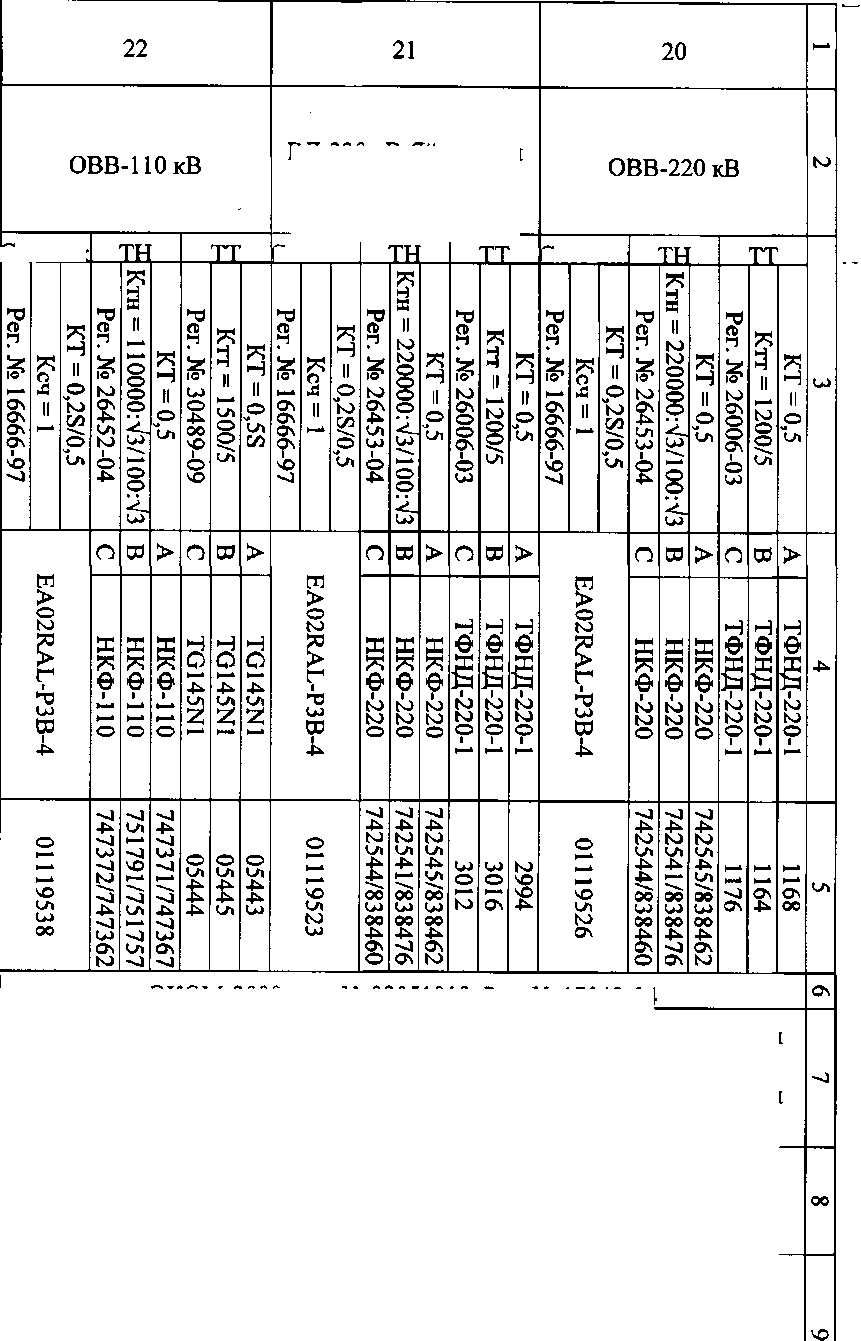

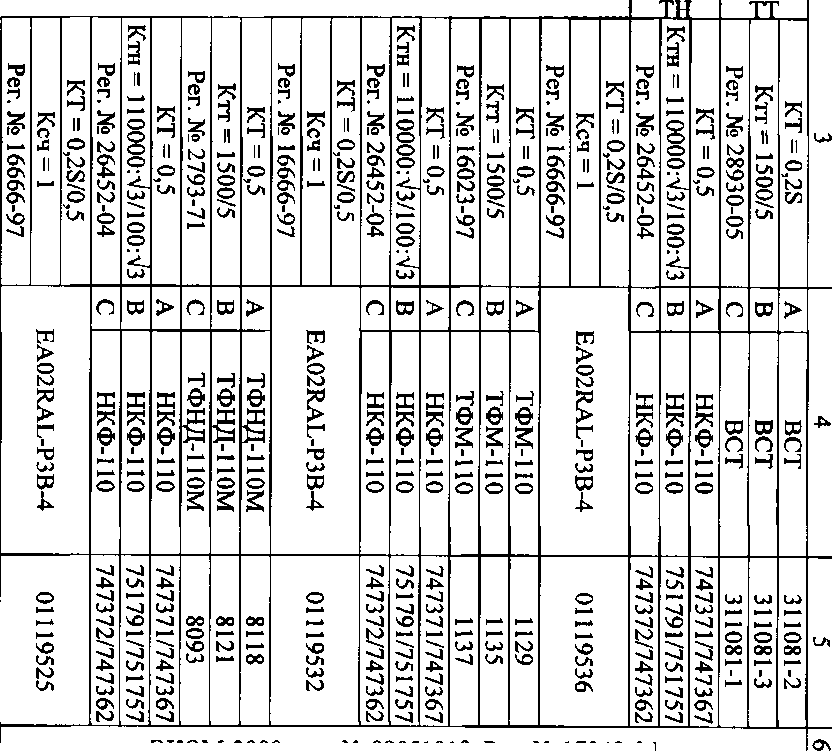

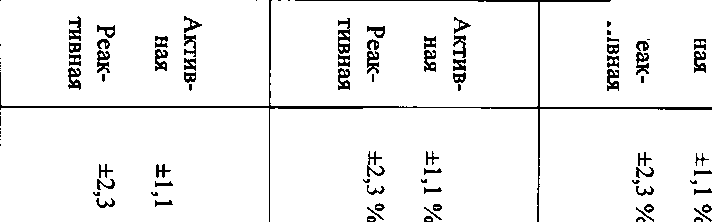

Продолжение таблицы 2

Счетчик

ЭКОМ-ЗООО, зав. № 09051018, Per. № 17049-04

I

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

£ 9

оо

оо

Н-

о⁴

Н-У*

о⁴

Счетчик

Счетчик

К)

ЭКОМ-ЗООО, зав. № 09051018, Per. № 17049-04

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

■

it

so о⁴

it

х©

о⁴

А*

СП

X©

©X

Н-сп СП х©

0^s

Счетчик

Счетчик

Счетчик

Ввод 0,4 кВ

тр-ра № 78

Ввод 0,4 кВ тр-ра № 79

ЭКОМ-ЗООО, зав. № 09051018, Per. № 17049-04

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

Мощность и энергия активная

Мощность и энергия реактивная

ел

■'-ч ©ч

Примечания:

• 1. В Таблице 2 приведены метрологические характеристики ИК для измерения электроэнергии и средней мощности (получасовых);

• 2. В Таблице 2 в графе «Основная относительная погрешность ИК, (±3) %» приведены границы погрешности результата измерений ИК при доверительной вероятности Р=0,95, cos<p=0,87 (sincp = 0,5) и токе ТТ, равном 1ном;

• 3. В Таблице 2 в графе «Относительная погрешность ИК в рабочих условиях эксплуатации, (±3) %» приведены границы погрешности результата измерений ИК при доверительной вероятности Р-0,95, cosq>=0,5 (sin(p=0,87) и токе ТТ, равном 2 (5) % от 1ном;

• 4. Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2 нормированы с учетом ПО;

• 5. Измерительные каналы включают трансформаторы тока изготовленные по ГОСТ 7746-2001, трансформаторы напряжения изготовленные по ГОСТ 1983-2001, счетчики электрической энергии изготовленные по ГОСТ Р 52323-2005 или ГОСТ 30206-94 в режиме измерения активной электроэнергии и ГОСТ 26035-83 в режиме измерения реактивной электроэнергии;

• 6. Допускается замена трансформаторов тока и напряжения, счетчиков электрической энергии на аналогичные, утвержденных типов с такими же метрологическими характеристиками, приведенными в Таблице 2. Замены оформляются актами в установленном на предприятии порядке. Акты замен хранятся совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть;

• 7. Допускается замена устройств сбора и передачи данных (УСПД) на однотипные, утвержденного типа. Замены оформляются актами в установленном на предприятии порядке. Акты замен хранятся совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Продолжение таблицы 3

Надежность системных решений:

• - резервирование питания счетчиков и УСПД с помощью устройства АВР и источника бесперебойного питания соответственно;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчика и УСПД фиксируются факты:

• - параметрирование;

• - пропадания напряжения;

• - коррекции времени;

• - в журнале сервера:

• - параметрирование;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервере;

• - пропадание и восстановление связи со счетчиком;

• - выключение и включение сервера;

Защищённость применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательных коробок;

-УСПД;

• - наличие защиты на программном уровне информации при хранении, передаче, параметрировании:

• - пароль на счетчике;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4» типографическим способом.

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ филиала «Яйвинская ГРЭС» ОАО «ОГК-4» представлена в таблице 4.

. Тродолжение таблицы 4

осуществляется по документу МП 53016-13 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 05.06.2017 г.

Основные средства поверки:

• -  трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;

• -  трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки и/или по МИ 2845-2003 ГСИ Измерительные трансформаторы напряжения 6Л/3...35 кВ. Методика проверки на месте эксплуатации, МИ 2925-2005 ГСИ. Измерительные трансформаторы напряжения 35...ЗЗОЛУЗ кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя;

• -  по МИ 3195-2009 ГСИ. Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей;

• -  по МИ 3196-2009 ГСИ. Вторичная нагрузка трансформаторов тока. Методика выполнения измерений без отключения цепей;

• -  счетчиков Альфа А1800 - в соответствии с документом МП-2203-0042-2006 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 19 мая 2006 г.;

• -  счетчиков ЕвроАльфа - по методике поверки «Многофункциональный микропроцессорный счетчик электрической энергии типа ЕвроАЛЬФА (ЕА)», утвержденной ГЦИ СИ ГУП «ВНИИМ им. Д.И. Менделеева» в феврале 1998 г.;

• -  для УСПД ЭКОМ-ЗООО - в соответствии с документом ПБКМ.421459.003 МП «ГСИ. Комплекс программно-технический измерительный ЭКОМ-ЗООО. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2009 г.;

• - радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), Per. № 27008-04;

• - переносной компьютер с оптическим преобразователем и ПО для работы со счётчиками системы и ПО для работы с радиочасами МИР РЧ-01;

• - измеритель магнитного поля «ИМП-04», Per. № 15527-02;

• -  термогигрометр «CENTER» (мод. 315), Per. № 22129-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала «Яйвинская ГРЭС» ОАО «ОГК-4
