МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

3 ноября 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64794 «Генераторы сигналов N1 РХ1е-5654» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Автоматизированные системы контроля Экспресс» б/д приказываю:

• 1. Внести изменения в описание типа на генераторы сигналов N1 PXIe-5654, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66304-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 64794 «Генераторы сигналов N1 РХ1е-5654», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66304-16, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства о описанием типа арадетва помарашш и выдачу его юридическому лицу или ш

• 4. Контроль за исполь енй^наетгищекитрйкилипй^йивмяю з 1 собой.

^г                                                 метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов N1 РХ1е-5654 (далее - генераторы) предназначены для воспроизведения сигналов синусоидальной формы.

Принцип действия генераторов основан на использовании метода косвенного синтеза, который заключается в применении фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора.

Генераторы выпускаются в двух модификациях:

N1 РХ1е-5654, представляющий собой модуль стандарта PXI Express типоразмера 3U, занимающий 3 слота в базовом блоке (шасси);

N1 PXIe-5654 с N1 РХ1е-5696, представляющий собой модуль N1 РХ1е-5654 с дополнительным модулем программируемого усилителя мощности N1 PXIe-5696, занимающим 2 слота.

Модуль N1 PXIe-5654 обеспечивает воспроизведение сигналов синусоидальной формы, в том числе сигналов с частотной, фазовой, амплитудной или импульсной модуляцией. Модуль N1 РХ1е-5696 обеспечивает расширение амплитудного диапазона воспроизводимых модулем N1 PXIe-5654 сигналов.

Конструктивно модули представляют собой лицевую панель с прикрепленной к ней экранированной печатной платой. На лицевых панелях размещены контактные разъемы для подключения сигнальных кабелей, а на печатной плате интерфейсный разъем стандарта PXI Express, обеспечивающий электропитание модуля и обмен данными. Модули устанавливаются в слоты стандарта PXI Express и в гибридные слоты стандарта PXI/PXI Express. Генераторы применяются совместно с базовым блоком PXI и управляющим компьютером (контроллером) с установленным программным обеспечением.

Управление изменением выходных характеристик обеспечивается с помощью виртуальной панели. Сигнал с установленными характеристиками снимается с основного выхода сопротивлением 50 Ом.

По условиям эксплуатации генераторы удовлетворяют требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °C и относительной влажностью окружающего воздуха до 80 % при температуре 25 °C.

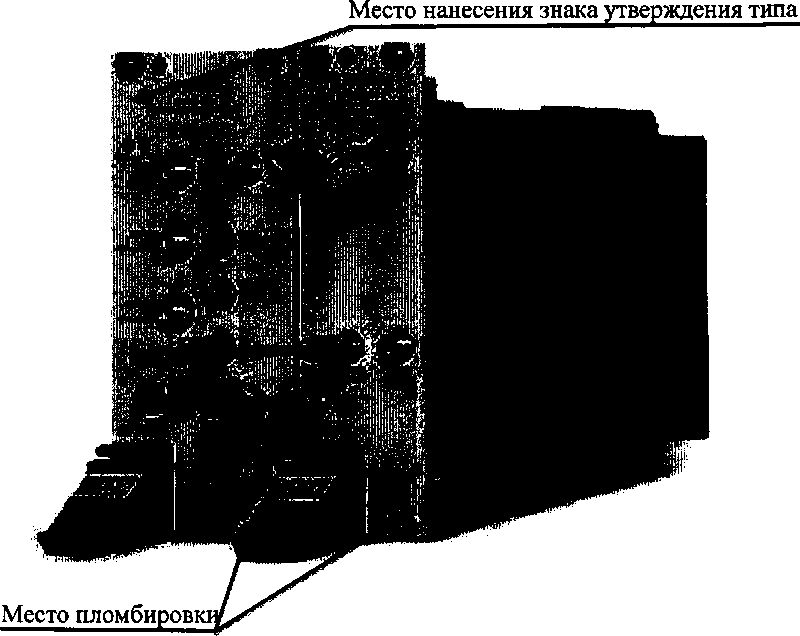

Общий вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Пломбировка предусмотрена на винтах крепления модулей к шасси.

Рисунок 1 - Общий вид генераторов и схема пломбировки (слева - модуль N1 PXIe-5654, справа - модуль N1 PXIe-5696)

Программное обеспечение (ПО) генераторов представляет собой инструментальный драйвер NI-RFSG, работающий в операционных средах Lab VIEW или Lab Windows.

Уровень защиты от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на лицевую панель модуля N1 РХ1е-5654 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Инструкция. Генераторы сигналов N1 PXIe-5654. Методика поверки. Изменение №1», утвержденному ООО «КИА» 27.06.2017 г.

Основные средства поверки:

• - ваттметр N1914A с преобразователями измерительными N8487A, N8485A, 8485D (per. №44731-10);

• - частотомер 43-66 (per. № 9273-75);

• - анализатор спектра Е4447А (per. № 39229-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

Компания «National Instruments Corporation», США

Адрес: 11500 North Morac Expway, Austin, Texas, 78759-3504, USA

Телефон (факс): 1-512-683-0100, 1-512-683-9411

E-mail: info@ni.com

Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)

Адрес: 111123, г. Москва, ш. Энтузиастов, д.64

ИНН 7720552103

Телефон (факс): +7(495)504-15-11

Web-сайт: http://www.acs-inc.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, Россия, Москва, Сибирский проезд, д. 2, стр. 11

Юридический адрес: 107066 Россия, Москва, ул. Доброслободская, д. 10, стр. 5

Телефон (факс): (495) 737-67-19

E-mail: VS-KIA@rambler.ru

Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310671 от 22.05.2015 г.
