МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 января 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  за собой.

• 4. Контроль за испол£ениШиНаи^ш^^кЦри^йижЕа^ляю

хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929e5000BAEF7814AB38FF70B046437 Кому выдан; Шалаев Антон Павлович Действителен; с 27.12,2021 до 27.12.2022

V

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 145

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 145

Регистрационный № 48338-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные ГСО-2, МГСО-2

Газоанализаторы стационарные ГСО-2, МГСО-2 предназначены для измерения объемной доли метана, пропана, диоксида углерода, водорода, кислорода и массовой концентрации оксида углерода, диоксида азота, сероводорода, диоксида серы, хлора, аммиака, суммы углеводородов в воздухе рабочей зоны.

Описание средства измерений

Газоанализаторы стационарные ГСО-2, МГСО-2 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Способ отбора пробы - диффузионный.

Газоанализаторы состоят из выносных датчиков и блока управления и сигнализации «Терминал-А» (далее - терминал). В качестве датчиков используются газоанализаторы стационарные ГСО-2.

Принцип действия газоанализаторов - оптический, для газоанализаторов, предназначенных для измерения объемной доли метана, пропана, диоксида углерода и массовой концентрации суммы углеводородов.

Принцип действия газоанализаторов - электрохимический - для газоанализаторов, предназначенных для измерения объемной доли водорода, кислорода и массовой концентрации оксида углерода, диоксида азота, сероводорода, диоксида серы, хлора, аммиака.

Терминал состоит из блока питания БП с двухстрочным буквенно-цифровым дисплеем и функциональной клавиатурой, блока центрального процессора БЦП и блоков измерительных двухканальных БИД, которые обрабатывают аналоговые сигналы, приходящие от датчиков. Количество блоков измерительных в терминале может быть от 1 до 8. К одному блоку измерительному могут быть подключены один или два датчика.

Газоанализаторы изготавливают с числом измерительных каналов до 16.

Информация об объемной доле или массовой концентрации измеряемых компонентов отображается на цифровом индикаторе газоанализатора и дисплее терминала.

Газоанализаторы имеют унифицированный выходной токовый сигнал в диапазоне от 4  20 мА.

Терминал имеет цифровой выходной сигнал, интерфейс RS-485.

Газоанализаторы обеспечивают световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводские номера наносятся на табличку на корпусе терминала газоанализатора МГСО-2 и на корпусе газоанализатора ГСО-2.

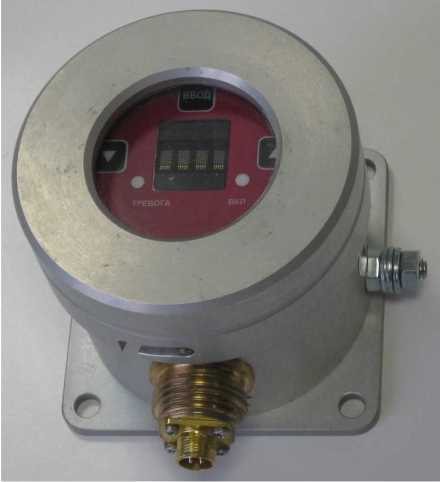

Внешний вид газоанализаторов приведен на рисунке 1.

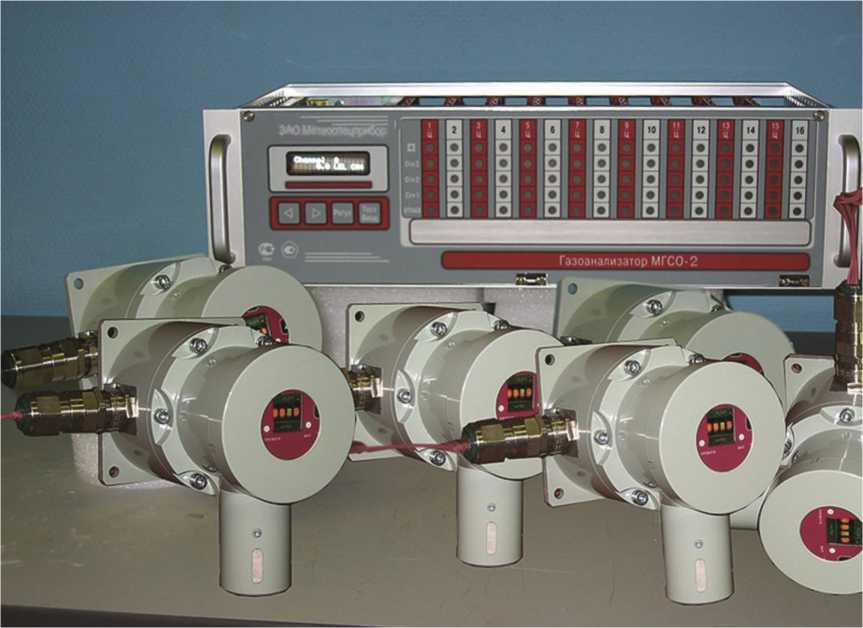

Рисунок 1 - Внешний вид газоанализаторов стационарных ГСО-2, МГСО-2

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.

Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей терминала или цифровой идентификатор датчика номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора и датчиков. Газоанализаторы и датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного ПО «средний.

Метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица 3 - Метрологические характеристики газоанализаторов

Таблица 4 - Основные технические характеристики газоанализаторов

Таблица 5 - Габаритные размеры и масса составных частей газоанализатора

Условия эксплуатации:

Таблица 6 - Условия эксплуатации составных частей газоанализатора

наносится:

• 1) на титульный лист руководства по эксплуатации типографским способом;

• 2) на табличку на корпусе терминала газоанализатора МГСО-2 и газоанализатора ГСО-2.

Таблица 7 - Комплектность газоанализаторов стационарных ГСО-2, МГСО-2

приведены в разделе 2 «Газоанализаторы стационарные ГСО-2, МГСО-2. Руководство по эксплуатации» КБРЕ.413311.005 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным ГСО-2, МГСО-2

• 1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

• 3 Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 года № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

• 4 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

• 5 КБРЕ.413311.005 ТУ Газоанализаторы стационарные ГСО-2, МГСО-2. Технические условия.

Акционерное общество «Метеоспецприбор» (АО "Метеоспецприбор") ИНН 7810537861

Адрес: 192148, Санкт-Петербург, ул. Седова, д. 37, литер А, пом. 5-Н, 19-Н, офис 150. тел/факс: (812) 702-07-39

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 145

Лист № 1 Регистрационный № 56260-14 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Г азоанализаторы портативные Сигма-Ex

Назначение средства измерений

Газоанализаторы портативные Сигма-Ex предназначены для измерения объёмной доли метана, пропана, диоксида углерода, кислорода, водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора, аммиака, метана, суммы предельных углеводородов (1С,,1 Ь,-;) на уровне предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны.

Описание средства измерений

Газоанализаторы портативные Сигма-Ex (далее - газоанализаторы) представляют собой автоматические многоканальные приборы непрерывного действия.

Конструктивно газоанализатор выполнен одноблочным в корпусе из полимерного композитного материала. Внутри корпуса размещены плата управления, компрессор, датчики и аккумуляторный блок. Предусмотрена возможность установки двух оптических (каналы № 1 и № 2) и одного электрохимического датчиков (канал № 3) для модификации Сигма-Ех-ХХХ или любые сочетания двух оптических и трёх электрохимических сенсоров для модификации Сигма-Ех-ХХХ-Y-Z.

Газоанализатор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений.

Питание газоанализаторов осуществляется от аккумуляторной батареи напряжением 3,6 В (типа 3*VH AA-1700 или аналогичной). Заряд аккумуляторной батареи осуществляется от адаптера питания КБРЕ.436231.002 (вне взрывоопасных зон помещений). В конструкции газоанализаторов предусмотрен контроль состояния аккумуляторов с индикацией их разряда.

Отбор измеряемой пробы осуществляется с помощью встроенного компрессора или ручного заборного устройства.

Принцип действия газоанализаторов:

• - оптический, основанный на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду -по измерительным каналам объемной доли метана, пропана, диоксида углерода и массовой концентрации метана и суммы предельных углеводородов (ЕСпН2п+2);

• - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента - по измерительным каналам объемной доли кислорода и водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора и аммиака.

Перечень модификаций газоанализаторов в зависимости от количества и набора датчиков приведен в таблице 1.

Таблица 1 - Обозначение исполнений газоанализатора модификации Сигма-Ех-ХХХ

Обозначение модификации газоанализатора имеет вид:

• - Сигма-Ex-XXX - для газоанализатора с возможностью установки до 3 датчиков измерительных каналов.

• - Сигма-Ех-ХХХ-Y-Z - для газоанализатора с возможностью установки от 4 до 5 датчиков измерительных каналов,

где ХХХ - порядковый номер модификации из таблицы 1, Y, Z - химические формулы определяемых компонентов в дополнительных измерительных каналах.

Вид климатического исполнения газоанализаторов УХЛ 3.1 по ГОСТ 15150-69. По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 ГОСТ Р 52931-2008.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер наносится на табличку на корпусе газоанализатора.

Внешний вид газоанализаторов приведен на рисунке 1. Схема пломбировки корпуса газоанализатора для ограничения несанкционированного доступа приведена на рисунке 2.

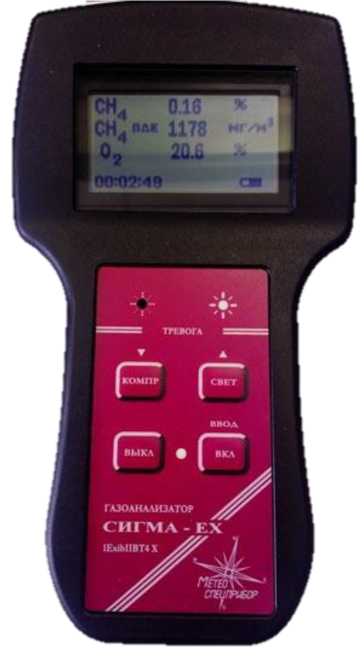

а) Сигма-Ex-XXX

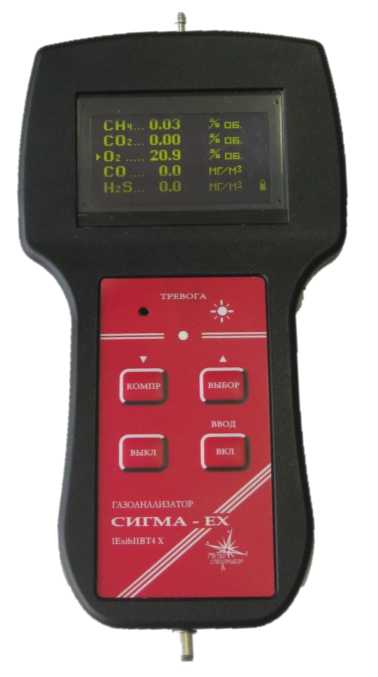

б) Сигма-Ex-XXX-Y-Z

Рисунок 1 - Внешний вид газоанализаторов портативных Сигма-Ex

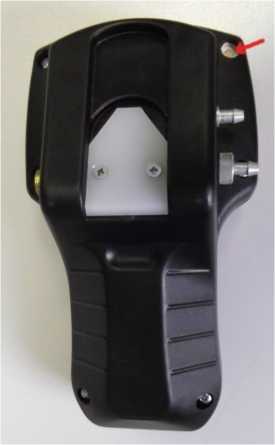

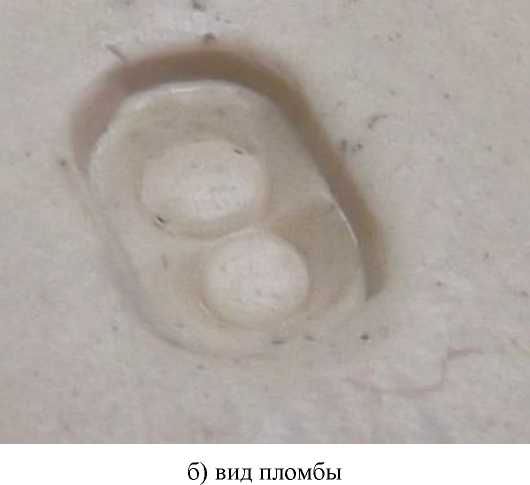

а) - расположение пломбы в корпусе (отмечено стрелкой, показана задняя сторона корпуса Сигма-Ех-ХХХ)

Рисунок 2 - Схема пломбировки корпуса газоанализатора для ограничения несанкционированного доступа.

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие функции:

- прием, обработка и отображение измерительной информации от первичных измерительных преобразователей (датчиков);

- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

- настройка нулевых показаний и чувствительности;

- хранение измеренных данных;

- автоматическая диагностика состояния газоанализатора, в том числе контроль уровня заряда аккумулятора, исправность первичных измерительных преобразователей (датчиков).

Встроенное ПО реализует следующие расчетные алгоритмы:

- расчет результатов измерений содержания определяемых компонентов на основании сигналов от первичных измерительных преобразователей (датчиков);

- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на экран номера версии.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Метрологические характеристики газоанализаторов приведены в таблицах 3 и 4.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица 4 - Метрологические характеристики газоанализаторов

Таблица 5 - Основные технические характеристики газоанализаторов

Таблица 6 - Условия эксплуатации газоанализаторов

наносится:

• 1) способом печати под плёнкой на табличку, расположенную на корпусе газоанализатора;

• 2) типографским способом на титульный лист руководства по эксплуатации.

В комплект поставки газоанализаторов входит:

а) газоанализатор портативный Сигма-Ех модификации    Сигма-Ех-ХХХ

или Сигма-Ех-ХХХ-Y-Z;

б) руководство по эксплуатации КБРЕ.413311.001 РЭ;

в) методика поверки МП-242-2035-2016 (1 экз. на партию поставки);

г) комплект принадлежностей;

д) адаптер питания КБРЕ.436231.002.

Сведения о методиках (методах) измерений приведены в разделе 2 «Газоанализатор портативный Сигма-Ех. Руководство по эксплуатации» КБРЕ.413311.001 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным Сигма-Ex

• 1 Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 года № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

• 2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

• 3 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

• 4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

• 5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

• 6 КБРЕ.413311.001 ТУ Газоанализаторы портативные Сигма-Ex. Технические условия.

Акционерное общество «Метеоспецприбор» (АО «Метеоспецприбор») ИНН 7810537861

Адрес: 192148, Санкт-Петербург, ул. Седова, д. 37, литер А, пом.5-Н, 19-Н, офис 150 тел./факс: 8 (812) 702-07-39.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 145

Лист № 1

Регистрационный № 59943-15 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1

Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 предназначены для измерений объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.

Описание средства измерений

Газоанализаторы стационарные оптические   ГСО-Р1,   МГСО-Р1 (далее -

газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов - оптический абсорбционный.

Способ отбора пробы - диффузионный.

Газоанализаторы выпускаются в двух модификациях:

• - ГСО-Р1 - одноканальный, с аналоговым (4-20 мА) и цифровым (HART, RS-485) выходными сигналами;

• - МГСО-Р1 - многоканальный, с отображением результатов измерений по каждому измерительному каналу на дисплее блока управления и сигнализации «Терминал-А» (далее -терминал).

Газоанализаторы ГСО-Р1 выполнены в металлическом (алюминиевый сплав или нержавеющая сталь) корпусе и состоят из двух блоков - датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу).

Газоанализаторы ГСО-Р1 имеют следующие выходные сигналы:

• - унифицированный аналоговый выходной сигнал (от 4 до 20) мА;

• - цифровой выходной сигнал, протокол HART;

• - цифровой выходной сигнал, интерфейс RS-232;

• - цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;

• - дискретные выходные сигналы (переключение реле типа «сухой контакт») при превышении двух пороговых уровней, а также при возникновении неисправности;

• - трехцветный светодиод цвет которого отображает состояние датчика: зелёный - норма, жёлтый - неисправность, красный - тревога (индикатор устанавливается на корпусе датчика по дополнительному заказу).

Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации.

Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных датчиков (ГСО-Р1Д) и блока управления и сигнализации (терминала).

Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее - канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с использованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифрового подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, %.

Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:

• - цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;

• - дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу, а также при возникновении неисправности.

Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:

• 1) аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу с возможностью электрического питания их как от терминала, так и от внешнего источника;

• 2) цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их только от внешнего источника.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводские номера наносятся на табличку на корпусе терминала газоанализатора МГСО-Р1 и газоанализатора ГСО-Р1

Внешний вид газоанализаторов приведен на рисунках 1 - 5.

место пломбирования

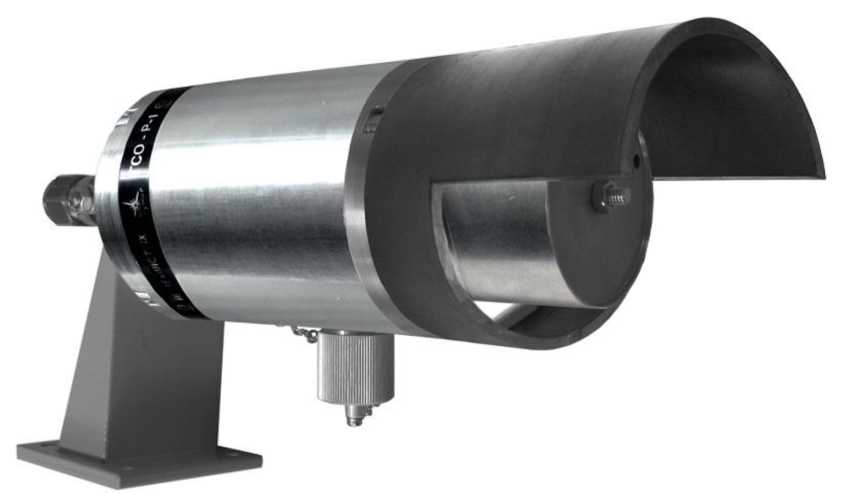

Рисунок 1 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д (алюминиевый окрашенный корпус)

Рисунок 2 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д, корпус из нержавеющей стали с пластмассовым козырьком

Рисунок 3 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, индикатор ГСО-Р1И (алюминиевый корпус)

Рисунок 4 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д с трехцветным светодиодом

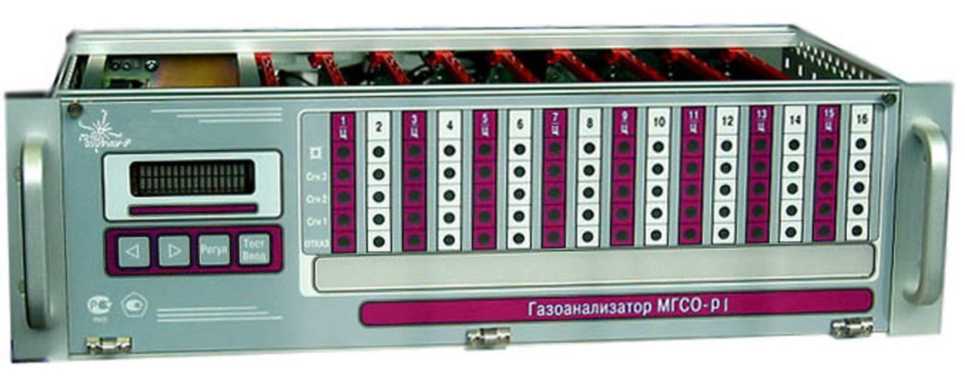

Рисунок 5 - Внешний вид «Терминал-А>

газоанализаторов стационарных оптических МГСО-Р1

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

• - встроенное ПО газоанализаторов ГСО-Р1 и терминала;

• - автономное для персонального компьютера.

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.

Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:

• - ГСО-Р1 - при включении электрического питания на индикаторе ГСО-Р1И;

• - МГСО-Р1 -при включении электрического питания на индикаторе терминала.

Встроенное ПО газоанализатора ГСО-Р1 выполняет следующие функции:

• - обработку и передачу измерительной информации от первичного измерительного преобразователя,

• - формирование выходного аналогового (4 - 20) мА и цифровых (RS-485, HART) сигналов;

• - формирование релейных выходных сигналов;

• - самодиагностику аппаратной части газоанализатора.

Встроенное ПО терминала выполняет следующие функции:

• - прием и обработку измерительной информации в цифровой (только RS-485) или аналоговой форме от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);

• - отображение результатов измерений на встроенном индикаторе терминала по каждому измерительному каналу;

• - прием входных и формирование выходных цифровых сигналов RS-485;

• - формирование релейных выходных сигналов,

• - ведение и хранение журнала событий;

• - самодиагностику аппаратной части Терминала.

Встроенное ПО газоанализатора ГСО-Р1 реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового и цифрового сигналов;

• 3) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о превышении;

• 4) непрерывная самодиагностика аппаратной части газоанализатора.

Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:

• 1) аналого-цифровое преобразование аналоговых сигналов (4-20) мА от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);

• 2) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;

• 3) формирование выходных сигналов;

• 3) непрерывную самодиагностику аппаратной части Терминала.

Автономное ПО предназначено для обмена данными с персональным компьютером посредством интерфейсов RS-232, RS-485, поставляется на оптическом диске или ином носителе цифровой информации и состоит из следующих программных модулей:

• - TestGSO;

- tga_set;

- tga_event.

Все программы автономного ПО предназначены для работы в среде Windows XP или Windows 7 в стандартной конфигурации. Для работы необходим COM-порт или его эмуляция через переходник USB-RS232.

Программа TestGSO предназначена для проверки работоспособности датчика ГСО-Р1Д, а также для его настройки и калибровки при использовании интерфейса RS-485.

Программа tga_set предназначена для настройки терминала - задания исходного файла конфигурации, изменения порогов срабатывания (при необходимости), задания или коррекции текущего времени встроенных часов, изменения задержек срабатывания реле, изменения сетевого номера терминала и др. функции при использовании интерфейса RS-232.

Программа tga_event предназначена для чтения «журнала событий», сохранения его в виде текстового файла, коррекции встроенных часов, сброса «журнала событий». Используется интерфейс RS-232.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Примечание: номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в таблице версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014: встроенного ПО «средний», автономного - «низкий».

Метрологические и технические характеристики

Метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица 3 - Метрологические характеристики газоанализаторов

Таблица 4-Основные технические характеристики газоанализаторов

Таблица 5 - Габаритные размеры и масса составных частей газоанализатора

наносится:

• 1) на титульный лист руководства по эксплуатации типографским способом;

• 2) на табличку на корпусе терминала газоанализатора МГСО-Р1 и газоанализатора ГСО-Р1.

Комплектность средства измерений

Таблица 6 - Комплектность газоанализаторов стационарных оптических ГСО-Р1, МГСО-Р1

приведены в разделе 2 «Газоанализатор стационарный оптический ГСО-Р1. Руководство по эксплуатации» КБРЕ.413311.006 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 года № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

КБРЕ.413311.006 ТУ. Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1. Технические условия.

Акционерное общество «Метеоспецприбор» (АО «Метеоспецприбор»)

ИНН 7810537861

Адрес: 192148, Санкт-Петербург, ул. Седова, д. 37, литер А, пом. 5-Н, 19-Н, офис 150. Телефон/факс: 8 (812) 702-07-39.

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
