МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 января 2022 г

134

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за испол1/ени<^дзсзед№К9ода«<дасЯСК»Дяю'Ъа собой.

    хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

    Руководитель

    А.П.Шалаев

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 134

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер

в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Система автоматизированная информационноизмерительная коммерческого учета электрической энергии ЗАО «Рязанская нефтеперерабатывающая компания» (АИИС КУЭ РНПК) с Изменением № 1

0277

60128-15

МП 60128-15

Акционерное общество «Росгазификация»

(АО «Росгазификация»),

г. Москва

ООО

«Спецэнергопроект»,

г. Москва

2.

Система

автоматизированная информационноизмерительная коммерческого учета электроэнергии

Шахта «Чертинская -

Коксовая» - ПС «Разделительная» 6/6,3 кВ

10

69006-17

МП 14-023-2017

Акционерное общество «Сибэнергоконтроль» (АО

«Сибэнергоконтроль»), г. Кемерово

ФБУ

«Кузбасский ЦСМ», г. Кемерово

3.

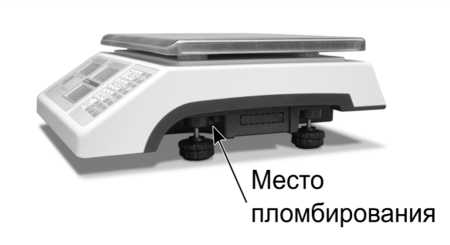

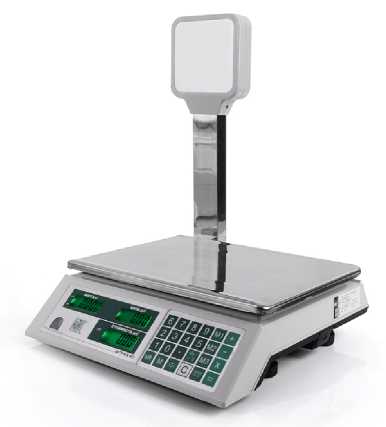

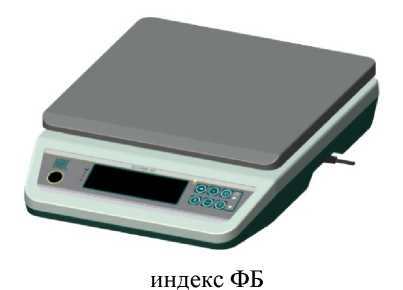

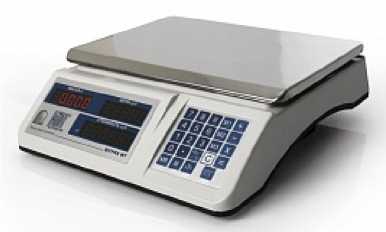

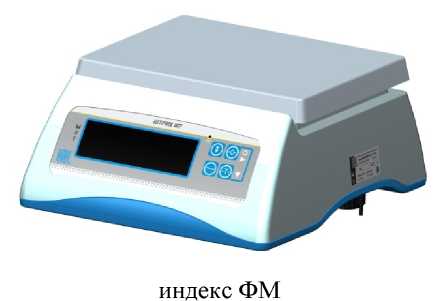

Весы настольные электронные

Штрих М7

66570-17

ГОСТ OIML R

76-1-2011

Акционерное общество «Штрих-М» (АО «Штрих-М»), Московская область, г. Красногорск

ЗАО КИП

«МЦЭ»,

г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 134

Лист № 1 Регистрационный № 60128-15 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЗАО «Рязанская нефтеперерабатывающая компания» (АИИС КУЭ РНПК) с Изменением № 1

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого

учета электрической энергии ЗАО «Рязанская нефтеперерабатывающая компания» (АИИС КУЭ РНПК) с Изменением № 1 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 4-6.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени УСВ-Г (УСВ) и программное обеспечение (ПО) КТС «Энергия+».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), построенной на функционально объединенной совокупности программно-технических средств измерений и коррекции времени, и состоит из устройства синхронизации системного времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г, устройства сервисного, сервера ИВК и счетчиков электрической энергии ИИК.

СОЕВ формируется на всех уровнях АИИС КУЭ и выполняет законченную функцию синхронизации времени в ИИК и ИВК в автоматическом режиме.

УСВ обеспечивает автоматическую калибровку (подстройку) встроенных часов, формирующих шкалу времени, по сигналам навигационных систем ГЛОНАСС/GPS. Проверка точности хода встроенных часов производится каждую секунду. УСВ каждый час формирует сигналы проверки времени (СПВ) («шесть точек»), которые поступают на устройство сервисное.

Устройство сервисное принимает СПВ от УСВ, и по началу шестого СПВ производит синхронизацию встроенного в устройство сервисное корректора времени. Корректор времени представляет собой часы, ведущие часы, минуты, секунды, миллисекунды.

Сервер ИВК по интерфейсу RS-232C каждую секунду обращается к устройству сервисному, считывает с часов корректора устройства сервисного показания и сравнивает их с показаниями часов сервера ИВК. При расхождении часов сервера и часов корректора устройства сервисного на величину более ±60 мс, сервер ИВК корректирует свои часы по часам корректора устройства сервисного.

ИВК осуществляет коррекцию часов счетчиков. Сличение часов счетчиков с часами ИВК производится каждые 6 ч, корректировка часов счетчиков производится при расхождении с часами ИВК более чем на ±3 с.

Счетчики электрической энергии и ИВК фиксируют в своих журналах событий факт коррекции времени с указанием даты и времени коррекции.

Синхронизация часов в автоматическом режиме всех элементов ИИК и ИВК производится с помощью СОЕВ, соподчиненной координированной шкале времени UTC (SU) безотносительно к интервалу времени.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение КТС «Энергия+». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимых частей ПО приведены в таблицах 1, 2, 3.

Таблица 1 - Идентификационные данные ПО «Яд

ро: Энергия +»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Ядро: Энергия +

Номер версии (идентификационный номер ПО)

не ниже 6.5

Другие идентификационные данные

kernel6.exe

Таблица 2 - Идентификационные данные ПО «Запись в БД: Энергия +»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Запись в БД: Энергия +

Номер версии (идентификационный номер ПО)

не ниже 6.5

Другие идентификационные данные

Writer.exe

Таблица 3 - Идентификационные данные ПО «Се

рвер устройств: Энергия +»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Сервер устройств: Энергия +

Номер версии (идентификационный номер ПО)

не ниже 6.5

Другие идентификационные данные

IcServ.exe

Оценка влияния ПО на метрологические характеристики СИ - метрологические

характеристики ИК АИИС КУЭ, указанные в таблицах 5-6, нормированы с учетом ПО.

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 4, 5, 6, 7.

Таблица 4 - Состав ИК АИ

ИС КУЭ

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

1

ГПП-1 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.28 (Ввод-1)

ТПШЛ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 1423-60

НАЛИ-НТЗ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 59814-15

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

УСВ-Г

Рег. №

61380-15

2

ГПП-1 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.19 (Ввод-2)

ТПШФ

Кл. т. 0,5

Ктт 2000/5

Рег. № 519-50

НАЛИ-НТЗ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 59814-15

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

3

ГПП-1 35/6 кВ, ввод

0,4 кВ ТСН-1

Т-0,66

Кл. т. 0,5S

Ктт 100/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09

Кл. т. 0,5S/1,0 Рег. № 36697-08

4

ГПП-1 35/6 кВ, ввод

0,4 кВ ТСН-2

Т-0,66

Кл. т. 0,5S

Ктт 100/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09

Кл. т. 0,5S/1,0 Рег. № 36697-08

5

ГПП-2 35/6 кВ,

РУ-6 кВ, 1 сш 6 кВ, яч.7 (Ввод-1)

ТОЛ-СЭЩ-10

Кл. т. 0,5S

Ктт 2000/5 Рег. № 32139-11

НАЛИ-СЭЩ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 38394-08

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-08

6

ГПП-2 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.20 (Ввод-2)

ТОЛ-СЭЩ-10

Кл. т. 0,5S

Ктт 2000/5 Рег. № 32139-11

НАЛИ-СЭЩ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 38394-08

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-08

7

ГПП-2 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.10

ТОЛ-СЭЩ-10

Кл. т. 0,5S

Ктт 400/5

Рег. № 32139-11

НАЛИ-СЭЩ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 38394-08

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-08

11

ГПП-3 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.2 (Ввод-1)

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 2000/5

Рег. № 51623-12

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

12

ГПП-3 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.22 (Ввод-2)

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 2000/5

Рег. № 51623-12

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

13

ГПП-3 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.9

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 400/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

УСВ-Г

Рег. № 61380

15

14

ГПП-3 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.29

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 400/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

15

ГПП-3 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.11

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 200/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

16

ГПП-3 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.4

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 100/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

17

ГПП-3 35/6 кВ,

РУ-6 кВ, 1 сш 6 кВ, яч.5

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 100/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

18

ГПП-3 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.13

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 75/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

19

ГПП-3 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.15

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 600/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

20

ГПП-3 35/6 кВ, ввод 0,4 кВ ТСН-1

СТ

Кл. т. 0,5

Ктт 250/5 Рег. № 49676-12

-

СЭТ-4ТМ.03М.09

Кл. т. 0,5S/1,0 Рег. № 36697-12

21

ГПП-3 35/6 кВ, ввод 0,4 кВ ТСН-2

СТ

Кл. т. 0,5

Ктт 250/5 Рег. № 49676-12

-

СЭТ-4ТМ.03М.09

Кл. т. 0,5S/1,0 Рег. № 36697-12

22

ГПП-5 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.18 (Ввод-1)

ТПШЛ-10

Кл. т. 0,5

Ктт 2000/5

Рег. № 1423-60

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

23

ГПП-5 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.30 (Ввод-2)

ТПШЛ-10

Кл. т. 0,5

Ктт 2000/5 Рег. № 1423-60

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

24

ГПП-5 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.22

ТПЛМ-10

Кл. т. 0,5

Ктт 200/5 Рег. № 2363-68

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

УСВ-Г

Рег. № 61380

15

25

ГПП-5 35/6 кВ, ввод 0,4 кВ ТСН-1

Т-0,66

Кл. т. 0,5S

Ктт 75/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

26

ГПП-5 35/6 кВ, ввод 0,4 кВ ТСН-2

Т-0,66

Кл. т. 0,5S

Ктт 75/5 Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

27

ГПП-6 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.18 (Ввод-1)

ТПШЛ-10

Кл. т. 0,5

Ктт 2000/5

Рег. № 1423-60

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

28

ГПП-6 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.30 (Ввод-2)

ТПШЛ-10

Кл. т. 0,5

Ктт 2000/5

Рег. № 1423-60

НАМИТ-10-2 Кл. т. 0,5

Ктт 6000/100

Рег. № 18178-99

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

29

ГПП-6 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.11

ТПЛМ-10

Кл. т. 0,5

Ктт 200/5 Рег. № 2363-68

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

30

ГПП-6 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.13

ТПЛ-10

Кл. т. 0,5

Ктт 200/5

Рег. № 1276-59

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

31

ГПП-6 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.14

ТПЛ-10

Кл. т. 0,5

Ктт 150/5

Рег. № 1276-59

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

32

ГПП-6 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.21

ТПЛ-10

Кл. т. 0,5

Ктт 150/5

Рег. № 1276-59

НТМИ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

33

ГПП-6 35/6 кВ, вод 0,4 кВ ТСН-1

Т-0,66

Кл. т. 0,5S

Ктт 75/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

34

ГПП-6 35/6 кВ, ввод 0,4 кВ ТСН-2

Т-0,66

Кл. т. 0,5S

Ктт 75/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

УСВ-Г

Рег. № 61380

15

35

ГПП-9 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.12 (Ввод-1)

ТЛК-10

Кл. т. 0,5S

Ктт 1500/5

Рег. № 9143-06

ЗНОЛП-СВЭЛ

Кл. т. 0,5

Ктт 6000:^3/100:^3

Рег. № 67628-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

36

ГПП-9 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.19 (Ввод-2)

ТЛК-10

Кл. т. 0,5S

Ктт 1500/5

Рег. № 9143-06

ЗНОЛП-СВЭЛ

Кл. т. 0,5

Ктт 6000:^3/100:^3

Рег. № 67628-17

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

38

ГПП-9 35/6 кВ, ввод 0,4 кВ ТСН-1

Т-0,66

Кл. т. 0,5S

Ктт 50/5 Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

39

ГПП-9 35/6 кВ, ввод 0,4 кВ ТСН-2

Т-0,66

Кл. т. 0,5S

Ктт 50/5 Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

40

ГПП-10 35/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.25 (Ввод-1)

ТЛП-10

Кл. т. 0,5

Ктт 1500/5

Рег. № 30709-11

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

41

ГПП-10 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.7 (Ввод-2)

ТЛП-10

Кл. т. 0,5

Ктт 1500/5 Рег. № 30709-11

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

42

ГПП-10 35/6 кВ, ввод 0,4 кВ ТСН-1

Т-0,66

Кл. т. 0,5S

Ктт 50/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

43

ГПП-10 35/6 кВ, ввод 0,4 кВ ТСН-2

Т-0,66

Кл. т. 0,5S

Ктт 50/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

44

ГПП-11 110/6/6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.107 (Ввод-1)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

45

ГПП-11 110/6/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.207 (Ввод-2)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

46

ГПП-11 110/6/6 кВ, РУ-6 кВ, 3 сш 6 кВ, яч.307 (Ввод-3)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

УСВ-Г

Рег. № 61380

15

47

ГПП-11 110/6/6 кВ, РУ-6 кВ, 4 сш 6 кВ, яч.407 (Ввод-4)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

48

ГПП-11 110/6/6 кВ, РУ-6 кВ, 5 сш 6 кВ, яч.511 (Ввод-5)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

49

ГПП-11 110/6/6 кВ, РУ-6 кВ, 6 сш 6 кВ, яч.610 (Ввод-6)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

50

ГПП-11 110/6/6 кВ, РУ-6 кВ, 7 сш 6 кВ, яч.710 (Ввод-7)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

51

ГПП-11 110/6/6 кВ, РУ-6 кВ, 8 сш 6 кВ, яч.811 (Ввод-8)

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 6811-78

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

52

ГПП-11 110/6/6 кВ, РУ-6 кВ, 7 сш 6 кВ, яч.708

ТЛК-10

Кл. т. 0,5

Ктт 200/5 Рег. № 9143-06

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

53

РП-1 6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.5 (Ввод-1)

ТОЛ

Кл. т. 0,5S

Ктт 600/5 Рег. № 47959-11

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

54

РП-1 6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.10 (Ввод-2)

ТОЛ

Кл. т. 0,5S Ктт 600/5

Рег. № 47959-11

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

55

ТП "Водозабор"

6/0,4 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.3

(Ввод-1)

ТПОФ

Кл. т. 0,5

Ктт 1000/5

Рег. № 518-50

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

56

ТП "Водозабор" 6/0,4 кВ, РУ-6 кВ, 2 сш 6 кВ, яч. 10

(Ввод-2)

ТПОФ

Кл. т. 0,5

Ктт 1000/5

Рег. № 518-50

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

57

ТП-12 6/0,4 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.1 (Ввод-1)

ТПОЛ 10

Кл. т. 0,5

Ктт 600/5

Рег. № 1261-02

НАЛИ-СЭЩ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 38394-08

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

УСВ-Г

Рег. № 61380

15

58

ТП-12 6/0,4 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.30 (Ввод-2)

ТПОЛ 10

Кл. т. 0,5

Ктт 600/5

Рег. № 1261-02

НАЛИ-СЭЩ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 38394-08

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

59

ТП-29/2 6/0,4 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.38 (Ввод-4)

ТЛК

Кл. т. 0,2S

Ктт 800/5 Рег. № 42683-09

НАЛИ-СЭЩ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 38394-08

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

60

ТП-41 6/0,4 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.8 (Ввод-1)

ТЛК

Кл. т. 0,5

Ктт 600/5

Рег. № 42683-09

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

61

ТП-41 6/0,4 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.18 (Ввод-2)

ТЛК

Кл. т. 0,5

Ктт 600/5

Рег. № 42683-09

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03

Кл. т. 0,2S/0,5

Рег. № 27524-04

62

ТП-52 6/0,4 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.5

ТЛК-СТ-10

Кл. т. 0,5

Ктт 600/5 Рег. № 58720-14

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

63

ТП-52 6/0,4 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.10

ТЛК

Кл. т. 0,5

Ктт 300/5

Рег. № 42683-09

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

64

ТП-90 6/0,4 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.5

ТЛК

Кл. т. 0,5

Ктт 100/5

Рег. № 42683-09

НАЛИ-СЭЩ

Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08

65

ТП-90 6/0,4 кВ,

РУ-0,4 кВ,1 сш 0,4 кВ, КЛ-0,4 кВ к насосу

Н-15

Т-0,66

Кл. т. 0,5S

Ктт 600/5

Рег. № 22656-07

-

СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-08

66

ПС 110/35/6 кВ "Факел", ЗРУ-35 кВ, 2 сш 35 кВ, яч.10, ВЛ 35 кВ Факел-Катализаторная с отп.

ТПОЛ-35

Кл. т. 0,5

Ктт 600/5

Рег. № 5717-76

ЗНОМ-35-65

Кл. т. 0,5

Ктт 35000/100

Рег. № 912-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

67

ПС 110/35/6 кВ "Факел", ЗРУ-35 кВ, 1 сш 35 кВ, яч.2, 35 кВ

Факел-Маслоблок

ТПОЛ-35

Кл. т. 0,5

Ктт 600/5

Рег. № 5717-76

ЗНОМ-35-65

Кл. т. 0,5

Ктт 35000/100

Рег. № 912-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

УСВ-Г

Рег. № 61380

15

68

ПС 110/35/6 кВ "Факел", ЗРУ-35 кВ,

2 сш 35 кВ, яч.8, ВЛ 35 кВ Факел-

Гидроочистка с отп.

ТПОЛ-35

Кл. т. 0,5

Ктт 600/5

Рег. № 5717-76

ЗНОМ-35-65

Кл. т. 0,5

Ктт 35000/100

Рег. № 912-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

69

ПС 110/35/6 кВ "Факел", ЗРУ-35 кВ, 2 сш 35 кВ, яч.12, ВЛ 35 кВ Факел-водозабор

ТПОЛ-35

Кл. т. 0,5

Ктт 600/5

Рег. № 5717-76

ЗНОМ-35-65

Кл. т. 0,5

Ктт 35000/100

Рег. № 912-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

70

ПС 110/35/6 кВ "Факел", ЗРУ-6 кВ,

1 сш 6 кВ, яч.11

ТПШЛ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 1423-60

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

71

ПС 110/35/6 кВ "Факел", ЗРУ-6 кВ,

3 сш 6 кВ, яч.18

ТПШЛ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 1423-60

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

72

ПС 110/35/6 кВ "Факел", ЗРУ-6 кВ,

2 сш 6 кВ, яч.35

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 11077-03

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

73

ПС 110/35/6 кВ "Факел", ЗРУ-6 кВ,

4 сш 6 кВ, яч.42

ТЛШ-10

Кл. т. 0,5

Ктт 3000/5

Рег. № 11077-03

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

76

ПС 110/35/6 кВ "Факел", ЗРУ-6 кВ,

3 сш 6 кВ, яч.24

ТЛК10-5

Кл. т. 0,5

Ктт 400/5

Рег. № 9143-01

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

77

ПС 110/35/6 кВ "Факел", ЗРУ-6 кВ,

4 сш 6 кВ, яч.46

ТЛК10-5

Кл. т. 0,5

Ктт 300/5

Рег. № 9143-01

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

78

ГПП-1 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.14

ТЛК-СТ-10

Кл. т. 0,5

Ктт 100/5

Рег. № 58720-14

НАЛИ-НТЗ-6 Кл. т. 0,5 Ктт 6000/100

Рег. № 59814-15

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

Номер и наименование

ИК

Состав и характеристики СИ, входящих в состав (тип, коэффициент трансформации, класс точности, регистрационный номер в ФИФ)

ТТ

ТН

Счетчик

УСВ

79

ТП-43 6/0,4 кВ, 2 сш

6 кВ, яч.22 (Ввод-2)

ТЛП-10

Кл. т. 0,5S

Ктт 2000/5 Рег. № 30709-11

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

УСВ-Г

Рег. № 61380

15

80

ГПП-3 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.20

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 200/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

81

ГПП-3 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.30

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 100/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

82

ГПП-3 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.26

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 600/5 Рег. № 51623-12

НАЛИ-СЭЩ Кл. т. 0,5

Ктт 6000/100

Рег. № 51621-12

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

83

ГПП-6 35/6 кВ,

РУ-6 кВ, 2 сш 6 кВ, яч.5

ТПЛ-10

Кл. т. 0,5

Ктт 150/5 Рег. № 1276-59

НАМИТ-10-2

Кл. т. 0,5

Ктт 6000/100

Рег. № 18178-99

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

84

ГПП-6 35/6 кВ,

РУ-6 кВ, 2 сш 6 кВ, яч.6

ТЛК

Кл. т. 0,5

Ктт 200/5 Рег. № 42683-09

НАМИТ-10-2

Кл. т. 0,5

Ктт 6000/100

Рег. № 18178-99

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

85

ГПП-6 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.7

ТПЛ-10

Кл. т. 0,5

Ктт 150/5 Рег. № 1276-59

НАМИТ-10-2

Кл. т. 0,5

Ктт 6000/100

Рег. № 18178-99

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

86

ГПП-6 35/6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.28

ТПЛМ-10

Кл. т. 0,5

Ктт 150/5 Рег. № 2363-68

НАМИТ-10-2

Кл. т. 0,5

Ктт 6000/100

Рег. № 18178-99

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-08

135

ЦРП 6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.2

ТПОЛ 10

Кл. т. 0,5

Ктт 100/5 Рег. № 1261-02

НАЛИ-НТЗ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 59814-15

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

136

ЦРП 6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.12

ТОЛ

Кл. т. 0,5

Ктт 200/5 Рег. № 47959-11

НАЛИ-НТЗ-6

Кл. т. 0,5

Ктт 6000/100

Рег. № 59814-15

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

Примечания:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 4, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 5 и 6 метрологических характеристик.

  • 2 Допускается замена УСВ на аналогичное утвержденного типов.

  • 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 5 - Метрологические характеристики ИК АИИС КУЭ (активная электрическая энергия

и средняя мощность)

Номер ИК

Значен ие cos ф

Г раницы относительной погрешности при доверительной вероятности 0,95, %

в нормальных условиях измерений

в условиях эксплуатации

0,02-11н

< I1 <

0,05-11н

0,05-11н

< I1 <

0,2-11н

0,2-11н

< I1 <

1,0-11н

1,0-Ix«

< I1 <

1,2-Ixb

0,02-11н

< I1 <

0,05-11н

0,05-11н

< I1 <

0,2-11н

0,2-11н

< I1 <

1,0-I1«

1,0<!1н

< I1 <

1,2<[1н

1,0

Не норм.

±1,9

±1,1

±1,0

Не норм.

±1,9

±1,3

±1,1

1 2 27

оо л л

0,87

Не норм.

±2,5

±1,5

±1,2

Не норм.

±2,6

±1,6

±1,4

0,8

Не норм.

±2,9

±1,7

±1,3

Не норм.

±3,0

±1,8

±1,5

28, 40,

/1/1 /1Л

0,71

Не норм.

±3,5

±2,0

±1,5

Не норм.

±3,6

±2,1

±1,7

44-49, 5 1

0,6

Не норм.

±4,4

±2,4

±1,8

Не норм.

±4,4

±2,5

±2,0

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±5,5

±3,1

±2,4

1,0

±2,1

±1,1

±0,9

±0,9

±2,5

±1,8

±1,6

±1,7

3, 4, 25,

0,87

±2,6

±1,7

±1,1

±1,1

±3,1

±2,3

±1,9

±2,0

26, 33,

0,8

±3,0

±1,8

±1,2

±1,2

±3,4

±2,4

±2,0

±2,0

34, 38,

0,71

±3,5

±2,1

±1,4

±1,4

±3,9

±2,6

±2,1

±2,1

39, 42, 43

0,6

±4,4

±2,4

±1,6

±1,6

±4,7

±2,9

±2,3

±2,3

0,5

±5,4

±2,9

±1,9

±1,9

±5,6

±3,3

±2,5

±2,5

1,0

±1,9

±1,1

±1,0

±1,0

±2,0

±1,4

±1,2

±1,2

5, 6, 7,

0,87

±2,6

±1,5

±1,2

±1,2

±2,7

±1,8

±1,5

±1,5

11-19, 35,

0,8

±2,9

±1,7

±1,3

±1,3

±3,1

±1,9

±1,6

±1,6

53, 54,

0,71

±3,5

±2,0

±1,5

±1,5

±3,6

±2,2

±1,7

±1,7

80-82

0,6

±4,4

±2,5

±1,8

±1,9

±4,5

±2,6

±2,0

±2,0

0,5

±5,5

±3,0

±2,3

±2,3

±5,5

±3,1

±2,4

±2,4

Номер ИК

Значен ие cos ф

Г раницы относительной погрешности при доверительной вероятности 0,95, %

в нормальных условиях измерений

в условиях эксплуатации

0,02-11н

< I1 <

0,05-11н

0,05-11н < I1 < 0,2-11н

0,2-11н

< I1 <

1,0-I1«

1,0-I1«

< I1 <

1,2-11н

0,02-11н

< I1 <

0,05-I1b

0,05-I1b

< I1 <

0,2-I1b

0,2-I1b

< I1 <

1,0-I1b

1,0-Ixb

< I1 <

1,2-Ixb

20, 21

1,0

Не норм.

±1,8

±1,1

±0,9

Не норм.

±2,3

±1,8

±1,7

0,87

Не норм.

±2,6

±1,4

±1,1

Не норм.

±3,1

±2,1

±2,0

0,8

Не норм.

±3,0

±1,6

±1,2

Не норм.

±3,4

±2,3

±2,0

0,71

Не норм.

±3,5

±1,8

±1,4

Не норм.

±3,9

±2,4

±2,1

0,6

Не норм.

±4,4

±2,3

±1,6

Не норм.

±4,7

±2,8

±2,3

0,5

Не норм.

±5,4

±2,8

±1,9

Не норм.

±5,6

±3,2

±2,5

22-24,

29-32,

52, 55,

56, 76

78, 83-86

1,0

Не норм.

±1,9

±1,3

±1,1

Не норм.

±2,4

±1,9

±1,8

0,87

Не норм.

±2,7

±1,6

±1,3

Не норм.

±3,2

±2,3

±2,1

0,8

Не норм.

±3,1

±1,8

±1,4

Не норм.

±3,5

±2,4

±2,2

0,71

Не норм.

±3,6

±2,1

±1,6

Не норм.

±4,0

±2,6

±2,3

0,6

Не норм.

±4,5

±2,5

±1,9

Не норм.

±4,8

±3,0

±2,5

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±5,8

±3,4

±2,8

36

1,0

±1,9

±1,1

±1,0

±1,0

±1,9

±1,3

±1,1

±1,1

0,87

±2,5

±1,5

±1,2

±1,2

±2,6

±1,6

±1,4

±1,4

0,8

±2,9

±1,7

±1,3

±1,3

±3,0

±1,8

±1,5

±1,5

0,71

±3,5

±2,0

±1,5

±1,5

±3,6

±2,1

±1,7

±1,7

0,6

±4,4

±2,4

±1,8

±1,8

±4,4

±2,5

±2,0

±2,0

0,5

±5,5

±3,0

±2,3

±2,3

±5,5

±3,1

±2,4

±2,4

41, 50

66-73, 135, 136

1,0

Не норм.

±1,9

±1,1

±1,0

Не норм.

±2,0

±1,4

±1,2

0,87

Не норм.

±2,6

±1,5

±1,2

Не норм.

±2,7

±1,7

±1,5

0,8

Не норм.

±2,9

±1,7

±1,3

Не норм.

±3,1

±1,9

±1,6

0,71

Не норм.

±3,5

±2,0

±1,5

Не норм.

±3,6

±2,1

±1,7

0,6

Не норм.

±4,4

±2,4

±1,9

Не норм.

±4,5

±2,6

±2,0

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±5,5

±3,1

±2,4

57, 58,

60, 61

1,0

Не норм.

±1,9

±1,1

±1,0

Не норм.

±2,1

±1,5

±1,3

0,87

Не норм.

±2,5

±1,5

±1,2

Не норм.

±2,9

±2,1

±1,9

0,8

Не норм.

±2,9

±1,7

±1,3

Не норм.

±3,3

±2,2

±2,0

0,71

Не норм.

±3,5

±2,0

±1,5

Не норм.

±3,8

±2,5

±2,1

0,6

Не норм.

±4,4

±2,4

±1,8

Не норм.

±4,6

±2,8

±2,4

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±5,7

±3,3

±2,7

59

1,0

±1,1

±0,9

±0,8

±0,8

±1,5

±1,3

±1,2

±1,2

0,87

±1,3

±1,0

±0,9

±0,9

±2,0

±1,8

±1,8

±1,8

0,8

±1,5

±1,1

±1,0

±1,0

±2,1

±1,9

±1,8

±1,8

0,71

±1,7

±1,2

±1,1

±1,1

±2,2

±1,9

±1,9

±1,9

0,6

±2,0

±1,4

±1,3

±1,3

±2,5

±2,1

±2,0

±2,0

0,5

±2,3

±1,7

±1,5

±1,5

±2,8

±2,2

±2,1

±2,1

62-64

1,0

Не норм.

±1,9

±1,3

±1,1

Не норм.

±3,1

±2,7

±2,6

0,87

Не норм.

±2,7

±1,6

±1,3

Не норм.

±4,5

±4,0

±3,9

0,8

Не норм.

±3,1

±1,8

±1,4

Не норм.

±4,8

±4,0

±3,9

0,71

Не норм.

±3,6

±2,1

±1,6

Не норм.

±5,1

±4,2

±4,0

0,6

Не норм.

±4,5

±2,5

±1,9

Не норм.

±5,8

±4,4

±4,1

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±6,6

±4,7

±4,3

Номер ИК

Значен ие cos ф

Г раницы относительной погрешности при доверительной вероятности 0,95, %

в нормальных условиях измерений

в условиях эксплуатации

0,02-11н

< I1 <

0,05-11н

0,05-11н < I1 < 0,2-11н

0,2-11н

< I1 <

1,0-I1«

1,0-I1«

< I1 <

1,2-11н

0,02-11н

< I1 <

0,05-I1b

0,05-I1b

< I1 <

0,2-I1b

0,2-I1b

< I1 <

1,0-I1b

1,0-I1b

< I1 <

1,2-I1b

65

1,0

±2,1

±1,1

±0,9

±0,9

±3,2

±2,6

±2,6

±2,6

0,87

±2,6

±1,7

±1,1

±1,1

±4,5

±4,0

±3,8

±3,8

0,8

±3,0

±1,8

±1,2

±1,2

±4,7

±4,1

±3,8

±3,8

0,71

±3,5

±2,1

±1,4

±1,4

±5,1

±4,2

±3,9

±3,9

0,6

±4,4

±2,4

±1,6

±1,6

±5,7

±4,4

±4,0

±4,0

0,5

±5,4

±2,9

±1,9

±1,9

±6,5

±4,6

±4,1

±4,1

79

1,0

±2,1

±1,3

±1,1

±1,1

±2,5

±1,9

±1,8

±1,8

0,87

±2,7

± ,8

±1,3

±1,3

±3,2

±2,4

±2,1

±2,1

0,8

±3,1

±2,0

±1,4

±1,4

±3,5

±2,5

±2,2

±2,2

0,71

±3,6

±2,2

±1,6

±1,6

±4,0

±2,7

±2,3

±2,3

0,6

±4,5

±2,6

±1,9

±1,9

±4,8

±3,1

±2,5

±2,5

0,5

±5,5

±3,2

±2,3

±2,3

±5,8

±3,5

±2,8

±2,8

Таблица 6 - Метрологические характеристики ИК АИИС КУЭ (реактивная электрическая энергия и средняя мощность)

Номер ИК

Значен ие sin ф

Г раницы относительной погрешности при доверительной вероятности 0,95, %

в нормальных условиях измерений

в условиях эксплуатации

0,02-Ixb

< I1 <

0,05-Ixb

0,05-I1b

< I1 <

0,2-I1b

0,2-I1b

< I1 <

1,0-I1b

1,0-I1b

< I1 <

1,2-I1b

0,02-I1b

< I1 <

0,05-I1b

0,05-I1b

< I1 <

0,2-I1b

0,2-I1b

< I1 <

1,0-I1b

1,0-I1b

< I1 <

1,2-I1b

1,0

Не норм.

±1,9

±1,3

±1,1

Не норм.

±2,1

±1,5

±1,3

1 2 27 J-,        A- ' ,

OQ Л A

0,87

Не норм.

±2,6

±1,5

±1,3

Не норм.

±2,7

±1,7

±1,5

0,8

Не норм.

±2,9

±1,7

±1,4

Не норм.

±3,0

±1,9

±1,6

28, 40,

/1/1 A Ci

0,71

Не норм.

±3,5

±2,0

±1,6

Не норм.

±3,6

±2,2

±1,8

44-49, 5 1

0,6

Не норм.

±4,4

±2,5

±1,9

Не норм.

±4,5

±2,6

±2,0

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±5,5

±3,1

±2,4

1,0

±2,4

±1,5

±1,3

±1,3

±3,5

±2,9

±2,8

±2,9

3, 4, 25,

0,87

±2,9

±2,1

±1,4

±1,4

±4,0

±3,5

±3,1

±3,3

26, 33,

0,8

±3,2

±2,2

±1,5

±1,5

±4,3

±3,5

±3,2

±3,4

34, 38,

0,71

±3,7

±2,4

±1,6

±1,6

±4,7

±3,7

±3,2

±3,4

39, 42, 43

0,6

±4,5

±2,7

±1,8

±1,8

±5,3

±3,9

±3,3

±3,5

0,5

±5,6

±3,2

±2,1

±2,1

±6,2

±4,2

±3,5

±3,7

1,0

±2,1

±1,3

±1,1

±1,1

±2,5

±1,8

±1,7

±1,7

5, 6, 7,

0,87

±2,7

±1,8

±1,3

±1,3

±3,1

±2,4

±2,0

±2,0

11-19, 35,

0,8

±3,1

±2,0

±1,4

±1,5

±3,4

±2,5

±2,1

±2,1

53, 54,

0,71

±3,6

±2,2

±1,6

±1,6

±3,9

±2,7

±2,2

±2,2

80-82

0,6

±4,5

±2,6

±1,9

±2,0

±4,7

±3,0

±2,4

±2,5

0,5

±5,6

±3,2

±2,3

±2,3

±5,8

±3,5

±2,8

±2,8

1,0

Не норм.

±2,1

±1,5

±1,3

Не норм.

±3,2

±2,9

±2,9

20-21

0,87

Не норм.

±2,9

±1,7

±1,4

Не норм.

±4,0

±3,2

±3,3

0,8

Не норм.

±3,2

±1,8

±1,5

Не норм.

±4,3

±3,3

±3,4

0,71

Не норм.

±3,8

±2,1

±1,6

Не норм.

±4,7

±3,5

±3,4

0,6

Не норм.

±4,5

±2,4

±1,8

Не норм.

±5,3

±3,7

±3,5

0,5

Не норм.

±5,6

±2,9

±2,1

Не норм.

±6,2

±4,0

±3,7

Номер ИК

Значен ие sin ф

Г раницы относительной погрешности при доверительной вероятности 0,95, %

в нормальных условиях измерений

в условиях эксплуатации

0,02-11н

< I1 <

0,05-11н

0,05-11н < I1 < 0,2-11н

0,2-11н

< I1 <

1,0-l1«

1,0-I1«

< I1 <

1,2-11н

0,02-11н

< I1 <

0,05-I1b

0,05-I1b

< I1 <

0,2-I1b

0,2-I1b

< I1 <

1,0-I1b

1,0-Ixb

< I1 <

1,2-Ixb

22-24,

29-32,

52, 55,

56, 76

78, 83-86

1,0

Не норм.

±2,1

±1,6

±1,5

Не норм.

±3,3

±3,0

±3,0

0,87

Не норм.

±3,0

±1,8

±1,6

Не норм.

±4,1

±3,3

±3,4

0,8

Не норм.

±3,3

±2,0

±1,7

Не норм.

±4,3

±3,4

±3,4

0,71

Не норм.

±3,8

±2,2

±1,9

Не норм.

±4,7

±3,6

±3,5

0,6

Не норм.

±4,7

±2,6

±2,1

Не норм.

±5,4

±3,8

±3,7

0,5

Не норм.

±5,7

±3,2

±2,5

Не норм.

±6,3

±4,2

±3,9

36

1,0

±1,9

±1,3

±1,1

±1,1

±2,1

±1,5

±1,3

±1,3

0,87

±2,6

±1,6

±1,3

±1,3

±2,7

±1,7

±1,5

±1,5

0,8

±3,0

±1,7

±1,4

±1,4

±3,1

±1,9

±1,6

±1,6

0,71

±3,5

±2,0

±1,6

±1,6

±3,7

±2,2

±1,8

±1,8

0,6

±4,4

±2,5

±1,9

±1,9

±4,5

±2,6

±2,0

±2,0

0,5

±5,5

±3,0

±2,3

±2,3

±5,6

±3,1

±2,4

±2,4

41,

66-73,

135, 136, 50

1,0

Не норм.

±1,9

±1,3

±1,1

Не норм.

±2,3

±1,8

±1,7

0,87

Не норм.

±2,7

±1,6

±1,3

Не норм.

±3,1

±2,2

±2,0

0,8

Не норм.

±3,1

±1,8

±1,5

Не норм.

±3,4

±2,3

±2,1

0,71

Не норм.

±3,7

±2,1

±1,6

Не норм.

±4,0

±2,5

±2,2

0,6

Не норм.

±4,5

±2,5

±2,0

Не норм.

±4,7

±2,9

±2,5

0,5

Не норм.

±5,6

±3,0

±2,3

Не норм.

±5,8

±3,4

±2,8

57, 58,

60, 61

1,0

Не норм.

±1,9

±1,3

±1,1

Не норм.

±2,6

±2,2

±2,1

0,87

Не норм.

±2,6

±1,5

±1,3

Не норм.

±3,1

±2,4

±2,2

0,8

Не норм.

±2,9

±1,7

±1,4

Не норм.

±3,5

±2,5

±2,3

0,71

Не норм.

±3,5

±2,0

±1,6

Не норм.

±4,0

±2,7

±2,4

0,6

Не норм.

±4,4

±2,5

±1,9

Не норм.

±4,8

±3,1

±2,6

0,5

Не норм.

±5,5

±3,0

±2,3

Не норм.

±5,8

±3,5

±2,9

59

1,0

±1,3

±1,0

±1,0

±1,0

±2,4

±2,1

±2,0

±2,0

0,87

±1,5

±1,1

±1,1

±1,1

±2,6

±2,1

±2,1

±2,1

0,8

±1,6

±1,2

±1,1

±1,1

±2,7

±2,2

±2,1

±2,1

0,71

±1,8

±1,3

±1,2

±1,2

±2,8

±2,3

±2,2

±2,2

0,6

±2,1

±1,5

±1,4

±1,4

±3,1

±2,4

±2,3

±2,3

0,5

±2,4

±1,8

±1,6

±1,6

±3,5

±2,6

±2,4

±2,4

62-64

1,0

Не норм.

±2,1

±1,6

±1,5

Не норм.

±4,6

±4,4

±4,4

0,87

Не норм.

±3,0

±1,8

±1,6

Не норм.

±6,1

±5,6

±5,7

0,8

Не норм.

±3,3

±2,0

±1,7

Не норм.

±6,3

±5,7

±5,7

0,71

Не норм.

±3,8

±2,2

±1,9

Не норм.

±6,6

±5,8

±5,8

0,6

Не норм.

±4,7

±2,6

±2,1

Не норм.

±7,1

±6,0

±5,9

0,5

Не норм.

±5,7

±3,2

±2,5

Не норм.

±7,8

±6,2

±6,0

65

1,0

±2,4

±1,5

±1,3

±1,3

±4,8

±4,4

±4,3

±4,4

0,87

±2,9

±2,1

±1,4

±1,4

±6,1

±5,7

±5,5

±5,6

0,8

±3,2

±2,2

±1,5

±1,5

±6,2

±5,8

±5,5

±5,7

0,71

±3,7

±2,4

±1,6

±1,6

±6,5

±5,8

±5,6

±5,7

0,6

±4,5

±2,7

±1,8

±1,8

±7,0

±6,0

±5,6

±5,8

0,5

±5,6

±3,2

±2,1

±2,1

±7,7

±6,2

±5,7

±5,9

Номер ИК

Значен ие sin ф

Г раницы относительной погрешности при доверительной вероятности 0,95, %

в нормальных условиях измерений

в условиях эксплуатации

0,02-11н

< I1 <

0,05-11н

0,05-11н

< I1 <

0,2-11н

0,2-11н

< I1 <

1,0-I1«

1,0-Ix«

< I1 <

1,2-Ixb

0,02-11н

< I1 <

0,05-Ixb

0,05-Ixb < Ii < 0,2-Ixb

0,2-Ixb

< Ii <

1,0-I1b

1,0-I1b

< I1 <

1,2-I1b

79

1,0

±2,5

±1,6

±1,5

±1,5

±3,5

±3,0

±2,9

±3,0

0,87

±3,0

±2,2

±1,6

±1,6

±4,1

±3,5

±3,2

±3,4

0,8

±3,3

±2,3

±1,7

±1,7

±4,3

±3,6

±3,3

±3,4

0,71

±3,8

±2,6

±1,9

±1,9

±4,7

±3,8

±3,3

±3,5

0,6

±4,7

±2,9

±2,1

±2,1

±5,4

±4,0

±3,5

±3,7

0,5

±5,7

±3,4

±2,5

±2,5

±6,3

±4,4

±3,7

±3,9

Примечание - Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовая).

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных каналов

82

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от +21 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

- напряжение питающей сети переменного тока, В

(0,99-1,01)-ивом

- частота питающей сети переменного тока, Гц

а) активная энергия, Гц

от 49,85 до 50,15

б) реактивная энергия, Гц

от 49,5 до 50,5

- коэффициент искажения синусоидальной кривой

напряжения и тока, %, не более

2

- индукция внешнего магнитного полям, мТл, не более

0,05

Рабочие условия эксплуатации:

- температура окружающей среды, °С для:

а) измерительных трансформаторов

от -40 до +50

б) счетчиков электрической энергии для:

1) ИК 57-65

от -40 до +40

2) ИК 1- 7, 11-56, 66-73, 76-86, 135, 136

от +5 до +40

в) ИВК

от +18 до +25

- относительная влажность, %, не более

90

- атмосферное давление, кПа

от 70 до 106,7

- параметры сети:

а) напряжение, В

(0,8-1,15)-ивом

б) ток, А для:

1) ИК 1, 2, 20-24, 27-32, 40, 41, 44-52, 55-58, 60-64, 66-

73, 76-78, 83-86, 135, 136

(0,05-1,2)-!™

2) ИК 3, 4, 5- 7, 11-19, 25, 26, 33- 36, 38, 39, 42, 43, 53,

54, 59, 65, 79-82

(0,02-1,2)-!™

3) частота, Гц

от 49,8 до 50,2

4) cos ф, не менее

0,5

Наименование характеристики

Значение

5) для счетчиков электрической энергии коэффициент третьей гармонической составляющей тока, %, не более

- индукция внешнего магнитного поля (для счетчиков), мТл

10

от 0 до 0,5

Средний срок службы, лет

12

Среднее время наработки на отказ, ч

941

Пределы допускаемой погрешности СОЕВ, с

±5

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 8.

Таблица 8 - Комплектность АИИС КУЭ

Наименование

Обозначение (тип)

Количество, шт.

Трансформатор тока

ТПШФ

2

Трансформатор тока

Т-0,66

33

Трансформатор тока

ТПШЛ-10

16

Трансформатор тока

ТПЛ-10

10

Трансформатор тока

ТПОЛ 10

6

Трансформатор тока

ТПОЛ-35

12

Трансформатор тока

ТПЛМ-10

6

Трансформатор тока

ТЛК-10

6

Трансформатор тока

ТЛК10-5

4

Трансформатор тока

ТЛК

12

Трансформатор тока

ТЛШ-10

30

Трансформатор тока

ТПОФ

4

Трансформатор тока

ТОЛ-СЭЩ-10

9

Трансформатор тока

ТОЛ-СЭЩ

36

Трансформатор тока

СТ

6

Трансформатор тока

ТЛК-СТ-10

4

Трансформатор тока

ТЛП-10

7

Трансформатор тока

ТОЛ

6

Трансформатор напряжения

НТМИ-6

3

Трансформатор напряжения

НАЛИ-НТЗ-6

4

Трансформатор напряжения

НАМИТ-10-2

1

Трансформатор напряжения

НАЛИ-СЭЩ-6

5

Трансформатор напряжения

НАЛИ-СЭЩ

25

Трансформатор напряжения

ЗНОМ-35-65

6

Трансформатор напряжения

ЗНОЛП-СВЭЛ

6

Счетчик электрической энергии

СЭТ-4ТМ.03

18

Счетчик электрической энергии

СЭТ-4ТМ.03М

30

Счетчик электрической энергии

СЭТ-4ТМ.03М.09

13

Счетчик электрической энергии

СЭТ-4ТМ.03М.01

21

Наименование

Обозначение (тип)

Количество,

шт.

Устройство синхронизации времени

УСВ-Г

1

Сервер

ADVANTECH

2

ПО

КТС «Энергия+»

1

Руководство пользователя

НЕКМ.421451.137 И3

1

Формуляр-паспорт

НЕКМ.421451.137 ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЗАО «Рязанская нефтеперерабатывающая компания» (АИИС КУЭ РНПК) с Изменением № 1. Методика измерений количества электрической энергии и мощности с использованием АИИС КУЭ РНПК с Изменением № 6», аттестат аккредитации ФБУ «Пензенский ЦСМ» № 01.00230-2013 от 17.04.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электрической энергии ЗАО «Рязанская нефтеперерабатывающая компания» (АИИС КУЭ РНПК) с Изменением № 1

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Изготовитель

Общество с ограниченной ответственностью научно-техническое предприятие «Энергоконтроль» (ООО НТП «Энергоконтроль»)

ИНН 5838041477

Адрес: 442963, г. Заречный, Пензенская область, ул. Ленина, 4а

Телефон (факс): (8412) 61-39-82, 61-39-83

Web-сайт: www.energocontrol.ru

E-mail: kontrol@kontrol.e4u.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Web-сайт: www.penzacsm.ru

E-mail: pcsm@sura.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 06 июля 2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

ИНН: 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, комн. 6, 7

Телефон: +7 (495) 410-28-81

E-mail: gd.spetcenergo@gmail.com

Аттестат аккредитации ООО «Спецэнергопроект» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312429 от 30.01.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 134

Лист № 1

Всего листов 7

Регистрационный № 66570-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы настольные электронные Штрих М7

Назначение средства измерений

Весы настольные электронные Штрих М7 (далее - весы) предназначены для статического измерения массы товаров.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя датчик и терминал.

Весы изготавливаются в четырех конструктивных исполнениях:

  • - с терминалом, имеющим дисплей показаний массы, цены и стоимости, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, цены и стоимости, закрепленным на задней панели корпуса (индекс Т);

  • - с терминалом, имеющим дисплей показаний массы, цены и стоимости, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, цены и стоимости, закрепленным на корпусе посредством стойки (индекс ТС);

  • - с терминалом, имеющим дисплей показаний массы, с блоком клавиатуры,

закрепленным на лицевой панели корпуса весоизмерительного устройства (индекс ФБ);

  • - с терминалом, имеющим дисплей показаний массы, с блоком клавиатуры,

закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, закрепленным на задней панели корпуса (индекс ФМ).

Общий вид конструктивных исполнений показан на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки показана на рисунке 2.

Приказ Росстандарта №134 от 21.01.2022, https://oei-analitika.ru

индекс Т

Приказ Росстандарта №134 от 21.01.2022, https://oei-analitika.ru

индекс ТС

Приказ Росстандарта №134 от 21.01.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид весов (индексы ФБ, ФМ. Т и ТС)

Приказ Росстандарта №134 от 21.01.2022, https://oei-analitika.ru
Приказ Росстандарта №134 от 21.01.2022, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки весов, обозначение места нанесения знака поверки

Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными восьми модификаций с обозначениями: 3-1; 6-1.2; 6-2; 15-1.2.5; 15-2.5; 15-5; 30-5.10; 30-10, отличаются значениями максимальной нагрузки (Max) и значениями поверочного интервала (е).

В терминалах весов используются следующие типы дисплеев:

  • - светодиодный (индекс Д);

  • - жидкокристаллический (индекс отсутствует).

Весы могут иметь встроенную аккумуляторную батарею (индекс А).

Для связи с персональным компьютером весы поставляются с интерфейсом:

  • - RS-232 (индекс И);

  • - без интерфейса (индекс отсутствует).

Обозначение весов для заказа имеет вид:

Весы настольные электронные Штрих М7[ X ] [ 1 ]-[ 2 ] [ 3 ][ 4 ][ 5 ], где: Штрих М7 - обозначение типа весов;

[ X ] - индекс конструктивного исполнения: Т, ТС, ФБ или ФМ;

[ 1 ] - обозначение значения Мах весов, кг: 3, 6, 15 или 30;

[ 2 ] - обозначение значения е весов, г:

  • - 1, 2, 5 или 10 - для однодиапазонных весов;

  • - 1.2, 2.5 или 5.10 - для двухинтервальных весов;

  • - 1.2.5 - для трехинтервальных весов;

[ 3 ] - индекс дисплея: Д или отсутствие индекса;

[ 4 ] - индекс наличия встроенной аккумуляторной батареи: А;

[ 5 ] - индекс наличия интерфейса: И.

Пример обозначения весов при заказе:

Весы настольные электронные Штрих М7Т 15-2.5 ДАИ.

- весы настольные электронные Штрих М7 с терминалом, имеющим дисплей показаний массы, цены и стоимости, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, цены и стоимости, закрепленным на задней панели корпуса; значение максимальной нагрузки (Max) - до 15 кг; значение поверочного интервала (e) - 2.5 г; дисплей -светодиодный; весы имеют встроенную аккумуляторную батарею; интерфейс - RS-232.

Весы имеют следующие устройства и функции: (ГОСТ OIML R 76-1-2011)

  • - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

  • - устройство первоначальной установки на нуль (Т.2.7.2.4);

  • - устройство слежения за нулем (Т.2.7.3);

  • - устройство тарирования (выборки массы тары) (Т.2.7.4).

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

  • - вычисление стоимости товара по массе и цене (индексы Т, ТС);

  • - вычисление суммарной стоимости товаров (индексы Т, ТС);

  • - вычисление сдачи (индексы Т, ТС);

  • - запоминание и вызов из энергонезависимой памяти информации о цене товара (индексы Т, ТС);

  • - суммирование результатов взвешивания (индексы ФБ, ФМ)

  • - счетный режим (индексы Т, ТС, ФБ, ФМ).

На корпусе весов прикрепляется маркировочная табличка, разрушающаяся при удалении, содержащая следующую информацию:

  • - наименование или товарный знак предприятия-изготовителя;

  • - условное обозначение весов;

  • - нанесенный типографским способом номер весов в цифровом обозначении по системе нумерации предприятия-изготовителя;

  • - класс точности весов по ГОСТ OIML R 76-1-2011;

  • - значение (Мах...);

  • - значение минимальной нагрузки (Min.);

  • - значение (e = .);

  • - значение максимальной выборки массы тары (Т- =.);

  • - знак утверждения типа средства измерений;

  • - год изготовления.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.

Метрологически значимые параметры изменяются в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре, и защищен пломбой, как показано на рисунке 2.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом применения ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VOx

Номер версии (идентификационный номер) ПО

Ох

Цифровой идентификатор ПО

-*

где х - принимает значения от 1 до 9.

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или

прочитано через какой-либо интерфейс после опломбирования

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами, с нанесенными на них знаками поверки, в местах, показанных на рисунке 2:

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ....................................................III (средний).

Число поверочных интервалов n = Max/e........................................................................3000.

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), и диапазона выборки массы тары весов (Т-), приведены в таблице 2.

Таблица 2- Метрологические характеристики

Обозначение модификаций весов

Min,

кг

Мах,

кг

е = d,

г

т,

кг

тре,

г

т-,

кг

1

2

3

4

5

6

7

3 - 1

0,02

3

1

от 0,02 до 0,5 включ.

± 0,5

от 0 до 0,6

св. 0,5 до 2 включ.

± 1

св. 2 до 3 включ.

± 1,5

6 - 1.2

0,02

3

1

от 0,02 до 0,5 включ.

± 0,5

от 0 до 1,2

св. 0,5 до 2 включ.

± 1

св. 2 до 3 включ.

± 1,5

6

2

св. 3 до 4 включ.

± 2

св. 4 до 6 включ.

± 3

Продолжение таблицы 2

1

2

3

4

5

6

7

6 - 2

0,04

6

2

от 0,04 до 1 включ.

± 1

от 0 до 1,2

св. 1 до 4 включ.

± 2

св. 4 до 6 включ.

± 3

15 - 1.2.5

0,02

3

1

от 0,02 до 0,5 включ.

± 0,5

от 0 до 3

св. 0,5 до 2 включ.

± 1

св. 2 до 3 включ.

± 1,5

6

2

св. 3 до 4 включ.

± 2

св. 4 до 6 включ.

± 3

15

5

св. 6 до 10 включ.

± 5

св. 10 до 15 включ.

± 7,5

15 - 2.5

0,04

6

2

от 0,04 до 1 включ.

± 1

св. 1 до 4 включ.

± 2

св. 4 до 6 включ.

± 3

15

5

св. 6 до 10 включ.

± 5

св. 10 до 15 включ.

± 7,5

15 - 5

0,1

15

5

от 0,1 до 2,5 включ.

± 2,5

св. 2,5 до 10 включ

± 5

св. 10 до 15 включ.

± 7,5

30 - 5.10

0,1

15

5

от 0,1 до 2,5 включ.

± 2,5

от 0 до 6

св. 2,5 до 10 включ

± 5

св. 10 до 15 включ.

± 7,5

30

10

св. 15 до 20 включ.

± 10

св. 20 до 30 включ

± 15

30 - 10

0,2

30

10

от 0,2 до 5 включ.

± 5

св. 5 до 20 включ

± 10

св. 20 до 30 включ

± 15

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3- Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой погрешности устройства установки на нуль, г

±0,25е

Показания индикации массы, кг, не более

Мах +9е

Диапазон установки на нуль и слежения за нулём, % от Мах, не более

±2

Диапазон первоначальной установки нуля, % от Мах, не более

20

Технические характеристики весов приведены в таблице 4. Таблица 4 -Технические характеристики

Наименование характеристики

Значение

1

2

Особый диапазон рабочих температур, °C

от 0 до плюс 40

Продолжение таблицы 4

1

2

Параметры электрического питания:

  • - от сети переменного тока (через адаптер электропитания):

  • - напряжением, В

  • - частотой, Гц

  • - от встраиваемой аккумуляторной батареи, В

от 195,5 до 253

от 49 до 51

от 5,5 до 7

Тип аккумуляторной батареи

свинцово-кислотная необслуживаемая

Время работы весов от полностью заряженной встроенной аккумуляторной батареи, ч, не менее:

  • - с жидкокристаллической индикацией;

  • - со светодиодной индикацией

50

10

Потребляемая мощность, В-А, не более

5

Габаритные размеры весов, размеры ГПУ и масса весов в зависимости от конструктивного исполнения приведены в таблице 5.

Таблица 5 - Габаритные размеры и масса

Индекс исполнения

Габаритные размеры весов , мм

Размеры ГПУ , мм, не более

Масса весов, кг, не более

Т

390x305x100

295x300

2,5

ТС

390x305x480

295x300

2,8

ФБ

390x305x100

295x300

2,5

ФМ

290x260x140

193x242

1,5

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, закрепленную на корпусе весов.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы настольные электронные

Штрих М7

1

Руководство по эксплуатации

SM15032.00.000 РЭ

1

Адаптер электропитания

-

1

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации в разделе 1 «Назначение».

Нормативные и технические документы, устанавливающие требования к весам настольным электронным Штрих М7

ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 4274-023-56828934-2016 «Весы настольные электронные Штрих М7. Технические условия».

Изготовитель

Акционерное общество «Штрих-М» (АО «Штрих-М»)

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4

Юридический адрес: 143401, Московская область, г. Красногорск, ул. Речная, д. 8 ИНН 5024046846

Телефон (факс): +7(495) 787-60-90

E-mail: info@shtrih-m.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7(495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» января 2022 г. № 134

Лист № 1 Регистрационный № 69006-17 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Шахта «Чертинская - Коксовая» - ПС «Разделительная» 6/6,3 кВ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Шахта «Чертинская - Коксовая» - ПС «Разделительная» 6/6,3 кВ (АИИС КУЭ) предназначена для коммерческого учета электрической энергии и мощности в точках измерения, расположенных на ПС «Разделительная» 6/6,3 кВ, а также автоматизированного сбора, накопления, обработки, хранения и отображения результатов измерений, формирования отчетных документов и передачи информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - информационно-измерительные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ) по ГОСТ 7746-2001, трансформаторы напряжения (ТН) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии по ГОСТ Р 52323-2005 в режиме измерений активной электроэнергии и по ГОСТ Р 52425-2005 в режиме измерений реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблице 2.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает в себя устройство сбора и передачи данных (УСПД) и технические средства приема-передачи данных.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) АИИС КУЭ с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации системного времени (УССВ) «УССВ-2», технические средства приема-передачи данных, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, удаленное автоматизированное рабочее место (АРМ) энергоснабжающей организации (ЭСО).

Основными функциями АИИС КУЭ являются:

измерение 30-минутных приращений активной и реактивной электроэнергии;

один раз в сутки и по запросу сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии со счетчиков (ИИК), с заданной дискретностью учета (30 мин);

хранение данных об измеренных величинах электроэнергии и журналов событий в базе данных сервера ИВК в течение 3,5 лет (для 30 минутных приращений энергии);

резервирование баз данных на DVD-дисках;

разграничение доступа посредством паролей к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

конфигурирование параметров и настроек АИИС КУЭ;

защита от несанкционированного доступа маркированием и пломбированием узлов системы;

подготовку данных по результатам измерений в XML-формате для их передачи по электронной почте через удаленный АРМ ЭСО в ПАК АО «АТС», ПАО «Кузбассэнергосбыт», филиал АО «СО ЕЭС» Кемеровское РДУ;

ведение журнала событий технических и программных средств (счетчики, линии связи, ПО «АльфаЦЕНТР») на сервере ИВК, УСПД и счетчиках;

ведение системы единого времени.

Принцип действия.

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии.

Счетчики производят измерения и вычисления полученной активной и реактивной энергии и мощности. Интервал времени усреднения мощности для коммерческого учета установлен равным 30 минут. Счетчики автоматически записывают в память измеренные величины (активной и реактивной энергии), с интервалом усреднения 30 минут, на глубину не менее 45 суток (в соответствии с техническими требованиями АО «АТС» Приложение 11.1). В памяти счетчика два четырехканальных (актив/реактив, прием/отдача) независимых профиля мощности. Основные и вспомогательные величины, выбранные для отображения на жидкокристаллическом индикаторе и их последовательность, определяются при программировании счетчика.

По запросу или в автоматическом режиме измерительная информация и журналы событий по счетчикам электрической энергии направляются в УСПД. В УСПД собранная информация консолидируется, производится вычисление величин потребления электроэнергии с учетом коэффициентов трансформации трансформаторов тока и напряжения, и далее по автоматическим запросам передается на сервер ИВК. Просмотр полученной информации об электроэнергии по всем ИК доступен на АРМ.

С ИВК Данные передаются по выделенному каналу сети «Интернет» через удаленный АРМ ЭСО в ПАК АО «АТС», ПАО «Кузбассэнергосбыт», филиал АО «СО ЕЭС» Кемеровское РДУ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). В СОЕВ входят все средства измерений времени (встроенные часы счетчиков, УСПД, сервера уровня ИВК, УССВ), влияющие на процесс измерения количества электроэнергии, и учитываются временные характеристики (задержки) линий связи между ними, которые используются при синхронизации времени. СОЕВ привязана к единому календарному времени.

На уровне ИВК СОЕВ организована с помощью подключенного к серверу УССВ УССВ-2, которое имеет встроенный модуль синхронизации времени, работающей от сигналов точного времени ГЛОНАСС/GPS.

УССВ синхронизирует сервер ИВК каждые 10 минут по средствам программного модуля в составе ПО «АльфаЦЕНТР».

Сравнение показаний часов ИВКЭ и ИВК осуществляется один раз в 30 минут при опросе УСПД, синхронизация осуществляется при расхождении часов УСПД и ИВК на величину более чем ±1 с.

Сравнение показаний часов счетчиков ИК и ИВКЭ осуществляется один раз в сутки при опросе счетчиков, синхронизация осуществляется при расхождении часов счетчиков и УСПД на величину более чем ±2 с.

СОЕВ обеспечивает синхронизацию времени при проведении измерений количества электроэнергии с точностью не хуже ±5 с/сут.

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорт-формуляр типографским способом. Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих - кодом и (или) оттиском клейма поверителя.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение ПО «АльфаЦЕНТР».

ПО «АльфаЦЕНТР» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку и передачу в форматах предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные ПО «АльфаЦЕНТР» приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

12.1

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора ПО

MD5

Пределы допускаемой дополнительной абсолютной погрешности, получаемой за счет математической обработки измерительной информации, составляют 1 единицу младшего разряда, измеренного (учтенного) значения.

Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2, нормированы с учетом ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты каналов передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.77-2014.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование объекта

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСПД

СОЕВ

Сервер

Основная погрешность,

%

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

10

11

1

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 1 с.ш., яч.3

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3,

КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

RTU-325

Рег. № 37288-08

УССВ-2

Рег. № 54074-21

HP ProLiant DL160 G6

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

2

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 1 с.ш., яч.9

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

3

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 1 с.ш., яч.11

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

11

4

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 1 с.ш., яч.13

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

RTU-325

Рег. № 37288-08

УССВ-2

Рег. № 54074-21

HP ProLiant DL160 G6

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

5

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 1 с.ш., яч.15

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

6

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ,

1 с.ш., яч.17

ТОЛ-НТЗ-10

150/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

7

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 1 с.ш., яч.19

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. №51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5

Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

8

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 2 с.ш., яч.4

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

11

9

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ,

2 с.ш., яч.10

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

RTU-325

Рег. № 37288-08

УССВ-2

Рег. № 54074-21

HP ProLiant DL160 G6

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

10

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 2 с.ш., яч.12

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

11

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 2 с.ш., яч.14

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

12

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 2 с.ш., яч.16

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

11

13

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ,

2 с.ш., яч.18

ТОЛ-НТЗ-10

500/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

RTU-325

Рег. № 37288-08

УССВ-2

Рег. № 54074-21

HP ProLiant DL160 G6

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

14

ПС

«Разделительная» 6/6,3 кВ, ЗРУ-6 кВ, 2 с.ш., яч.22

ТОЛ-НТЗ-10

200/5, КТ 0,5

Рег. № 51679-12

ЗНОЛ-НТЗ-6

6000:^3/100:^3, КТ 0,5 Рег. № 51676-12

ПСЧ-4ТМ.05МК.00

КТ 0,5S/1,0

Рег. № 64450-16

Активная

Реактивная

±1,3

±2,6

±2,0

±3,1

Предел допускаемой погрешности СОЕВ, с

±5

Примечания:

  • 1 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой);

  • 2 В качестве характеристик погрешности ИК установлены пределы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95;

  • 3  Погрешность в рабочих условиях указана для cоsф = 0,8 инд и температуры окружающего воздуха в месте расположения счетчика электроэнергии от 0 до плюс 40 °С;

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик;

  • 5 Допускается замена УСПД на аналогичное, утвержденного типа;

  • 6 Допускается замена УССВ на аналогичное, утвержденного типа;

  • 7 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений;

  • 8 Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО);

  • 9 Допускается изменение наименования ИК без изменения объекта измерений.

Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

14

Нормальные условия:

параметры сети:

- напряжение, % от ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cоsф

0,87

- температура окружающей среды, °С

от +21 до +25

Условия эксплуатации:

параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- частота, Гц

от 49,6 до 50,4

- коэффициент мощности cоsф

от 0,5 инд. до 0,8 емк.

- температура окружающей среды для ТТ и ТН, °С

от -45 до +40

- температура окружающей среды в месте расположения

от 0 до +40

электросчетчиков, °С

Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики ПСЧ-4ТМ.05МК.00:

- среднее время наработки на отказ, ч, не менее

165000

- среднее время восстановления работоспособности, ч

2

УСПД RTU-325:

- среднее время наработки на отказ, ч, не менее

100000

- среднее время восстановления работоспособности, ч

24

Продолжение таблицы 3

1

2

УССВ УССВ-2:

- среднее время наработки на отказ, ч, не менее

74500

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Электросчетчики:

- тридцатиминутный профиль нагрузки в двух

направлениях, сут, не менее

45

- при отключении питания, лет, не менее

10

УСПД:

- при отключении питания

5

Сервер:

- хранение результатов измерений и информации

состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование электрического питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журнале события счетчика фиксируются факты:

- факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

- факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

- формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

- отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

- перерывы питания электросчетчика с фиксацией времени пропадания и восстановления.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчиков;

- промежуточных клеммников вторичных цепей напряжения;

- испытательных коробок;

- сервера;

- защита информации на программном уровне информации при хранении, передаче, параметрировании:

- электросчетчика;

- сервера.

Возможность коррекции времени в:

- электросчетчиках (функция автоматизирована);

- ИВК (функция автоматизирована). Возможность сбора информации:

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Тип

Количество, шт

Трансформатор напряжения

ЗНОЛ-НТЗ-6

6

Трансформатор тока

ТОЛ-НТЗ-10

28

Счетчик электрической энергии многофункциональный

ПСЧ-4ТМ.05МК.00

14

Устройство синхронизации времени

УССВ-2

1

Устройство сбора и передачи данных

УСПД RTU-325

1

Программное обеспечение

«АльфаЦЕНТР»

1

Сервер

HP ProLiant DL160 G6

1

Формуляр-паспорт

06.2017.012-АУ.ФО-ПС

1

Руководство по эксплуатации

06.2017.012-АУ.РЭ

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии с использованием АИИС КУЭ Шахта «Чертинская - Коксовая» - ПС «Разделительная» 6/6,3 кВ, аттестованном ФБУ «Кемеровский ЦСМ», аттестат об аккредитации № РОСС RU.0001.310473 от 26.08.2014 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии Шахта «Чертинская - Коксовая» - ПС «Разделительная» 6/6,3 кВ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Приказ Федерального агентства по техническому регулированию и метрологии от 23.07.2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне от 1 до 2500 Гц».

Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Изготовитель

Закрытое акционерное общество «Сибэнергоконтроль» (ЗАО «Сибэнергоконтроль»)

ИНН: 4205290890

Адрес: 650099, г. Кемерово, ул. Карболитовская, д. 1, офис 107

Телефон: (384-2) 48-03-50

E-mail: sibencontrol@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе»

(ФБУ «Кузбасский ЦСМ»)

Адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2 Телефон: (384-2) 36-43-89

Факс: (384-2) 75-88-66

Web-сайт: www.kuzcsm.ru, www.кузцсм.рф

E-mail: info@kuzcsm.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312319.



Ссылки на другие приказы Росстандарта

  • №519 от 15.04.2005
  • №240 от 12.03.2013
  • №1279 от 25.06.2018
  • №2542 от 14.08.2008
  • №2538 от 22.10.2019
  • №1875 от 30.12.2005
  • №1444 от 23.07.2021
  • №1655 от 23.10.2014
  • №2492 от 18.10.2019
  • №3257 от 23.12.2022
  • №1861 от 27.08.2021
  • №1236 от 15.09.2005
  • №757 от 30.06.2015
  • №4370 от 10.11.2010
  • №1387 от 27.11.2013
  • №3644 от 18.12.2006
  • №2700 от 21.08.2008
  • №3969 от 06.11.2009
  • №1641 от 24.12.2015
  • №1761 от 21.08.2017
  • №813 от 26.03.2024
  • №2604 от 05.06.2011
  • №2170 от 01.10.2021
  • №3347 от 30.12.2022
  • №961 от 13.07.2016
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
