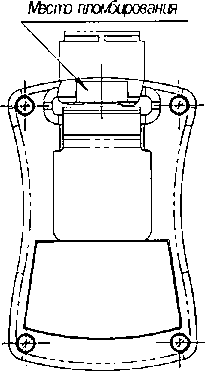

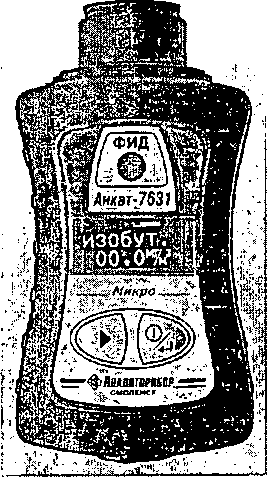

Обозначение модификации

Условное наименование газоанализатора

Определяемый компонент

ИБЯЛ.413411.058

АНКАТ-7631 Микро-СО

Оксид углерода (СО)

ИБЯЛ.413411.058-01

АНКАТ-7631 Микро-НС1

Хлористый водород (НС1)

ИБЯЛ.413411.058-02

АНКАТ-763 1Mhkpo-H₂S

Сероводород (H₂S)

ИБЯЛ.413411.058-04

АНКАТ-763 Шикро-ИНз

Аммиак (NH3)

ИБЯЛ.413411.058-05

АНКАТ-7631 Микро-Ch

Хлор (С1₂)

ИБЯЛ.413411.058-06

АНКАТ-7631 Микро-БОз

Диоксид серы (SO₂)

ИБЯЛ.413411.058-07

АНКАТ-7631 Микро-ИО₂

Диоксид азота (NO₂)

ИБЯЛ.413411.058-09

АНКАТ-7631Микро-О₂

Кислород (О₂)

ИБЯЛ.413411.058-10

АНКАТ-7631 Микро-О₂-ВД

ИБЯЛ.413411.058-11

АНКАТ-7631 Микро-ФИД

Летучие органические соединения в соответствии с таблицей 5

ИБЯЛ.413411.058-12

АНКАТ-7631 Микро-ФИД(в)

ИБЯЛ.413411.058-14

АНКАТ-7631 Микро-RSH

меркаптановая сера (Srsh)

Примечание - Групповое условное обозначение газоанализаторов модификаций ИБЯЛ.413411.058/-01/-02/-04/-05/-06/-07/-09/-10 - АНКАТ-7631 Микро-*.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

А7631 Micro

Ankat-PID

А763 IMicro-RSH

Номер версии (идентификационный номер) ПО

2.0

1.0

1.0

Цифровой идентификатор ПО

1ЕС5

1672

1FC6

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Примечания

• 1 «Ankat-РЮ» - для модификаций АНКАТ-7631 Микро-ФИД, -ФИД(в), «А763 IMicro-RSH» - для модификации АНКАТ-7631 Микро-RSH, «А7631 Micro» - для остальных модификаций.

• 2 Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу обозначенной в таблице версии.

Условное наименование газоанализатора

Диапазон измерений (показаний)

Участок диапазона измерений

Пределы допускаемой основной погрешности

абсолютной

относительной

приве

денной ³⁾

1

2

э

4

5

6

АНКАТ-

7631 Микро-СО

от 0 до 200 (от 0 до 350) мг/м³

от 0 до 20

включ.

±5 мг/м³

-

-

св. 20 до 200

±(5 + 0,25 (Свх-20)) мг/м³

-

-

АНКАТ-

7631 Микро-НС1

от 0 до 30 (от 0 до 40) мг/м³

от 0 до 5 включ.

±1,25 мг/м³

-

св. 5 до 30

±0,25 Свх мг/м³

-

-

АНКАТ-

7631Микро-Н28

от 0 до 20 (от 0 до 40) мг/м³

от 0 до 3 включ.

±0,75 мг/м³

-

-

св. 3 до 20

±(0,75 + 0,25 (Свх-3))

мг/м³

-

-

1

2

J

4

5

6

АНКАТ-

7631Микро-КНз

от 0 до 150 (от 0 до 250) мг/м³

от 0 до 20 включ.

±5 мг/м³

-

-

св. 20 до 150

-

±25 %

-

АНКАТ-

7631Микро-СЬ

от 0 до 25 (от 0 до 50) мг/м³

от 0 до 1

включ.

±0,25 мг/м³

-

св. 1 до 25

±(0,25 +0,25 (Свх-1)) мг/м³

-

-

АНКАТ-

7631MHKpo-SO2

от 0 до 20 (от 0 до 40) мг/м³

от 0 до 20

±(2,5 + 0,125'Свх) мг/м³

-

-

АНКАТ-

7631 Микро-NCb

от 0 до 10 (от 0 до 20) мг/м³

от 0 до 2 включ.

±0,5 мг/м³

-

-

св. 2 до 10

±(0,5 + 0,15(Свх-2)) мг/м³

-

-

АНКАТ-

7631Микро-Ог

от 0 до 30 (от 0 до 45) % объемной

доли

от 0 до 30

-

-

±3 %

АНКАТ-

7631Микро-О2-

вд

от 0 до 30 (от 0 до 45) % объемной

доли

от 0 до 30

±(0,4 + 0,05-Свх) % объемной доли

-

-

Таблица 4 - Газоанализатор АНКА

±7631 Микро-RS Н

Условное наименование газоанализатора

Диапазон показаний

Диапазон измерений

Участок диапазона измерений

Пределы допускаемой абсолютной погрешности²^

АНКАТ-

7631Микро-

RSH

от 0 до 40 мг/м³

от 0 до 40 мг/м³

от 0 до 5

включ.

±1 мг/м³

св. 5 до 40

±(1 + 0,2 (Свх-5)) мг/м³

Цена ЕМР индикации массовой концентрации меркаптановой серы - 0,1 мг/м³.

± Свх - значение содержания меркаптановой серы на входе газоанализатора, массовая концентрация, мг/м³.

Определяемый

компонент

Диапазон измерений¹*, мг/м³

Участок диапазона измерений

Пределы допускаемой основной погрешности³)

абсолютной, мг/м³

относительной, %

1

2

3

4

5

Ацетон (СзНбО)

от 0 до 2500

от 0 до 200 включ.

±30

-

св. 200 до 2500

-

±15

Бензол (СбНб)

от 0 до 3500

от 0 до 5 включ.

±1,0

-

св. 5 до 3500

-

±20

Гексан (СбН|4)

от 0 до 3500

от 0 до 300

включ.

±45

-

св. 300 до 3500

-

±15

Изобутилен (i-C₄H₈)

от 0 до 3500

от 0 до 100 включ.

±15

-

св. 100 до 3500

-

±15

Изопентан

(i-C₅Hi₂)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

н-пентан (СзЬГг)

от 0 до 3500

от 0 до 300

включ.

±45

-

св. 300 до 3500

-

±15

1,2-диметилбензол (о-ксилол, СбН₄(СН₃)2)

от 0 до 3500

от 0 до 50 включ.

±7,5

-

св. 50 до 3500

-

±15

Толуол (СбН₅СНз)

от 0 до 2500

от 0 до 50 включ.

±7,5

св. 50 до 2500

-

±15

Трихлорэтилен (С₂НС1з)

от 0 до 3500

от 0 до 10

включ.

±2,5

-

св. 10 до 3500

-

±25

Фенол (С₍,НбО)²⁾

от 0 до 50

от 0 до 5 включ.

±1,0

-

св. 5 до 50

-

±20

Этанол (С2Н5ОН)

от 0 до 2500

от 0 до 1000 включ.

±150 мг/м³

-

св. 1000 до 2500

-

±15

Пары дизельного топлива

от 0 до 3500

от 0 до 300

включ.

±45

св. 300 до 3500

±15

Пары бензина

от 0 до 3500

от 0 до 100 включ.

±25

св. 100 до 3500

±(25±0,15-(Снх-100))

-

Пары керосина

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

1

2

3

4

5

Пары сольвента нефтяного

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары уайт-спирита

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Углеводороды нефти (по октану)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

'^Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м³. Цена ЕМР индикации определяемого компонента, массовая концентрация, мг/м³:

• - 0,1 в диапазоне показаний от 0 до 99,9;

• - 1 в диапазоне показаний от 100 до 4000.

• ²⁾ не применяется при контроле ПДК в воздухе рабочей зоны, только для аварийных ситуаций.

• ³⁾ Свх - значение содержания определяемого компонента на входе газоанализатора, массовая концентрация, мг/м³.

Наименование параметра

Значение

1

2

Пределы допускаемой вариации показаний в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой среды в рабочих условиях эксплуатации на каждые 10 °C от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

- для модификаций АНКАТ-7631Микро-О2 и АНКАТ-7631Микро-О2-ВД

1,2

- для модификаций АНКАТ-7631 MnKpo-NCh

1,0

- для модификаций АНКАТ-7631 Микро-ФИД, -ФИД(в)

0,5

- для модификаций АНКАТ-7631 Микро-СО, -НС1, -H2S, -NH3, -CI2, -SO2

0,6

Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации на каждые 3,3 кПа (25 мм рт.ст.) от номинального значения давления (101,3±4,0) кПа ((760±30) мм рт.ст.), в долях от предела допускаемой основной погрешности:

-для газоанализаторов АНКАТ-7631Микро-О2, АНКАТ-7631 Микро-Ог-ВД, АНКАТ-7631Микро-НС1

1,0

- для газоанализаторов АНКАТ-7631 Микро-СО, -NO2, -H2S, -NH3, -Ch, -SO2

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов АНКАТ-7631 Микро-ФИД, -ФИД(в) при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления (101,3±4,0) кПа ((760±30) мм рт.ст.), в долях от пределов допускаемой основной погрешности

1,0

1

2

Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения влажности 65 % при температуре +25 °C, в долях от предела допускаемой основной погрешности:

-для газоанализаторов АНКАТ-7631 Микро-Оз, АНКАТ-7631Микро-Ог-ВД, АНКАТ-7631 Микро-СО

0,5

- для газоанализаторов АНКАТ-7631Микро-НС1, -NO2, -H2S, -NI-I3,-Ch, -SO2

1,0

Пределы допускаемой дополнительной погрешности при изменении относительной влажности анализируемой среды в диапазоне от 30 до 95 % на каждые 10 % от номинального значения влажности 65 % при температуре +25 °C, в долях от предела допускаемой основной погрешности, для газоанализаторов АНКАТ-7631 Микро-ФИД, - ФИД(в)

0.5

Газоанализаторы АНКАТ-7631 Микро-RSH соответствуют требованиям к абсолютной погрешности при изменении в пределах рабочих условий эксплуатации:

• - температуры окружающей и анализируемой среды.

• - атмосферного давления,

- влажности анализируемой среды.

Газоанализаторы АНКАТ-7631 Микро-RSH соответствуют требованиям к абсолютной погрешности при изменении в пределах рабочих условий эксплуатации:

• - температуры окружающей и анализируемой среды,

• - атмосферного давления,

• - влажности анализируемой среды.

Газоанализаторы соответствуют требованиям к основной погрешности при изменении пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей.

Газоанализаторы соответствуют требованиям к основной   погрешности после

воздействия содержания определяемого компонента в течение 10 мин на уровне, указанном в таблице 6,

Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более:

-для модификации для АНКАТ-7631 Микро-RSH

20

- для остальных модификаций

10

Условное наименование газоанализаторов

Верхняя граница диапазона измерений

Содержание определяемого компонента при перегрузке, % от разности между пределами измерений

1

2

п

Э

АНКАТ-7631 Микро-СО

200 мг/м³

150

АНКАТ-7631 Микро-НС!

30 мгАС

150

АНКАТ-7631 Микро-НгЭ

20 мг/м³

170

АНКАТ-7631 Микро-ИНз

150 мг/м³

130

АНКАТ-7631 Микро-СВ

25 мг/м³

200

АНКАТ-7631 Микро-ЗОз

20 мг/м³

200

АНКАТ-7631 Микро-ЬЮг

10 мг/м³

170

1

2

Л а

АНКАТ-7631Микро-ФИД,

АНКАТ-7631Микро-ФИД(2)

3500 мг/м³ (по изобутилену и гексану)

130

АНКАТ-7631 Микро-RSH

40 мг/м³

130

Время прогрева газоанализаторов, мин, не более

5

Пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в таблице 7, в долях от предела допускаемой основной погрешности:

- для модификации АНКАТ-7631Микро-НС1

2

-для модификаций АНКАТ-7631Микро-СО, -H₂S, -NI-I3,-CI2, -SO2.-NO2, -О2, -О2-ВД

1

Определяемый компонент

Содержание неопределяемых компонентов

Массовая концентрация, мг/м³

Объемная доля, %

СО

NO₂

H₂S

SO2

С1₂

НС1

СО₂

СН₄

С3Н8

СО

-

2

10

10

1

30

1

1,06

0,92

НС1

200

-

-

-

-

-

1

1,06

0,92

H₂S

20

2

-

10

1

-

1

1,06

0,92

NH₃

20

2

-

10

1

5

1

1,06

0,92

С1₂

20

*

*

*

-

5

1

1,06

0,92

SO2

20

*

*

-

1

-

1

1,06

0,92

NO2

20

-

*

10

1

-

1

1,06

0,92

О₂

20

2

10

10

1

30

15

100

100

ФИД**

200

20

-

20

20

20

ВО

1,0

1,0

Условное наименование газоанализаторов

Предел допускаемого времени установления показаний То,9д, с

Время срабатывания сигнализации, с, не более

АНКАТ-7631М и кро-СО

60

15

АНКАТ-7631 Микро-НС1

180

не нормируется

АНКАТ-7631Микро-Н₂8

60

15

АНКАТ-7631Микро-МНз

180

не нормируется

АНКАТ-7631 Микро-СН

90

АНКАТ-7631 Микро-ЭОг

60

30

АНКАТ-7631 Микро-ИОз

АНКАТ-7631 Микро-Оз

15

АНКАТ-7631 Микро-Ог-ВД

АНКАТ-7631 Микро-ФИД

не нормируется

АНКАТ-7631 Микро-ФИД(в)

сигнализация отсутствует

АНКАТ-7631 Микро-RSH

Наименование параметра

Значе

ние

1

2

Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи при температуре окружающей среды +(20+5) °C и отсутствии срабатывания сигнализации, ч, не менее:

- для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД (в)

18

- для остальных газоанализаторов

500

Предел допускаемого интервала времени работы газоанализатора без корректировки показаний по ГСО-ПГС, месяцев

6

Электрическое питание газоанализаторов осуществляется от блока аккумуляторного. Напряжение питания постоянного тока - от 2,0 до 2,9 В

Габаритные размеры газоанализаторов, мм:

- длина

55

- ширина (с клипсой)

50

(без клипсы)

35

- высота

105

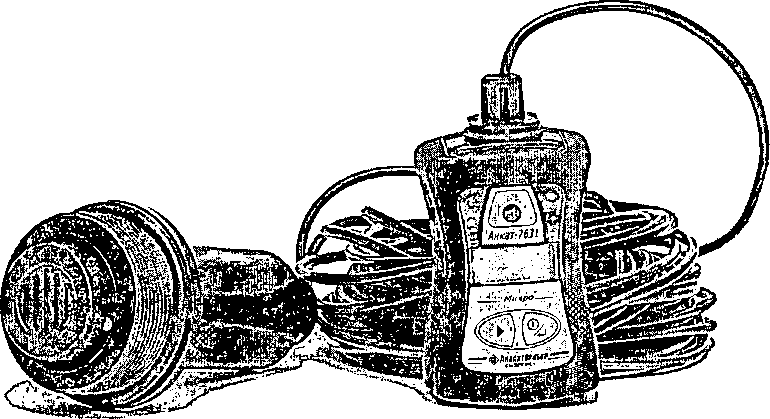

Габаритные размеры выносного датчика газоанализатора АНКАТ-7631Микро-О2-ВД, мм, не более:

- высота

140

- диаметр

70

Масса газоанализаторов, кг, не более

0,20

Масса выносного датчика газоанализатора АНКАТ-7631 Микро-СЬ-ВД, кг, не более

0,35

Назначенный срок службы, лет

20

Примечание - Без учета срока службы ЭХД, ФИД, блока аккумуляторного.

Средняя наработка на отказ, ч:

- для модификации АНКАТ-7631Микро-КБН

35000

-для остальных модификаций

32000

Примечание - Без учета ЭХД, ФИД, блока аккумуляторного.

Условия эксплуатации

- диапазон температуры окружающей и анализируемой среды, °C:

а) для модификаций АНКАТ-7631Микро-ФИД, - ФИД(в)

от - 40 до +50

б) для модификации АНКАТ-763 IMuKpo-RSH:

1)рабочий

o'i' 0 до +45

2) предельный рабочий

от -30 до 0

б) для остальных модификаций:

1)рабочий

от -30 до +45

2) предельный рабочий

от -40 до -30 и от +45 до +60

- диапазон атмосферного давления:

а) для газоанализаторов АНКАТ-7631Микро-ФИД, - ФИД(в), кПа

от 84 до 120

мм рт. ст.

от 630 до 900

б) для остальных газоанализаторов, кПа

от 84 до 106,7

мм рт. ст.

от 630 до 800

- диапазон относительной влажности воздуха при температуре +35 °C, %:

а) для модификации АНКАТ-763IMuKpo-RSH

от 0 до 95

б) для остальных модификаций

от 30 до 95

- диапазон относительной влажнос ти воздуха при температуре +25 °C, %

для модификации АНКАТ-763IMuKpo-RSH

от 0 до 100

- массовая концентрация пыли, г/м³, не более

10’²

- синусоидальная вибрация:

частотой, Гц

от 10 до 55

амплитудой, мм, не более

0,35

- содержание неопределяемых компонентов в анализируемой среде не должно превышать значений, указанных в таблице 7.

1

2

Особые условия эксплуатации согласно правил РРР и РМРС (кроме модификации АНКАТ-7631 Микро-RSH)

- вибрация с частотой, Гц;

от 2 до 100

- удары:

с ускорением м/с²

при частоте ударов в минуту

49 (5 g) от 40 до 80

- качка до 30° с периодом от 7 до 9 с:

- длительные наклоны от вертикали во всех направлениях;

до 22,5°

- морской туман;

- воздействие в течение 10 суток относительной влажности до 95 % при температуре +(40±2) °C.

Наименование

Количество

Комплект поставки включает (согласно модификации газоанализатора):

- газоанализатор

1 шт

- ведомость эксплуатационных документов

1 экз.

- комплект эксплуатационных документов в составе:

а) руководство по эксплуатации

1 экз.

б) методика поверки

1 экз.

в) ведомость ЗИП

1 экз.

г) формуляр (только для модификации АНКАТ-763 IMnKpo-RSH).

1 экз.

- комплект ЗИП (согласно ведомости ЗИП).
