МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 декабря 2021 г.

Приказ Росстандарта №2801 от 10.12.2021, https://oei-analitika.ru

2801

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(----------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Руководитель

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

А.П.Шалаев

Сертификат: 028BB2870QA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2801

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначен ие типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемы й изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система автоматизированная информационноизмерительная коммерческого учета электрической энергии ООО «УК «Изумрудный город»

2

70703-18

Публичное акционерное общество «Кузбасская энергетическая сбытовая компания» (ПАО «Кузбассэнерг-осбыт»), г. Кемерово

МП 324-18

МП 444-2021

30.09.2021

Публичное акционерное общество «Кузбасская энергетическая сбытовая компания» (ПАО «Кузбассэнерг осбыт»), г. Кемерово

ФБУ

«Томский ЦСМ», г. Томск

2.

Приборы

микропроцессорные

Трансформ

ер-SL

зав. № 43807 (в комплекте с измерительны ми модулями: модуль АV8-0,

зав № 43807; модуль AT4-0,

зав № 43807; модуль А8-0, зав № 43807; модуль А5-01, зав № 43807);

57640-19

Общество с ограниченной ответственностью «Электротехническа я Компания-Приборы Автоматики» (ООО «ЭТК-Прибор»), г. Москва

РТ-МП-5871-4422019

РТ-МП-566-

442-2021

06.07.2021

Общество с ограниченной ответственность ю «Электротехнич еская Компания-Приборы Автоматики» (ООО «ЭТК-Прибор»), г. Москва

ФБУ "Ростест-Москва", г.

Москва

зав. № 62049 (в комплекте с измерительны ми модулями: модуль АV8-0i, зав № 62049;

модуль AT4-0i, зав № 62049;

модуль А8-0^ зав № 62049; модуль А5-011, зав № 62049)

3.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная

электростанция»

411711.015.1

70913-18

Общество с ограниченной ответственностью «ЭНЕРГОМИР-

ПРО» (ООО «ЭНЕРГОМИР-ПРО»), г. Москва

РТ-МП-3517-5502016

МИ 30002018

24.08.2021

Общество с ограниченной ответственнос тью «Авелар Солар Технолоджи» (ООО «Авелар Солар Технолоджи»), г. Москва

ООО

«ЭнергоПромР есурс», Московская обл.,

г. Красногорск

4.

Система измерительная объемного расхода (объема) воздуха КИП поз. FT0506 цеха № 01 НПЗ ОАО «ТАИФ-НК»

0506

73024-18

Открытое акционерное общество «ТАИФ-НК» (ОАО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

МП 0504/1

311229-2018

МП 0309/3

311229-2021

03.09.2021

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО ЦМ

«СТП», г. Казань

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2801

Лист № 1 Регистрационный № 57640-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы микропроцессорные Трансформер-SL

Назначение средства измерений

Приборы микропроцессорные Трансформер-SL предназначены для измерений сигналов электрического сопротивления, напряжения постоянного тока, силы постоянного тока и температуры, поступающих от первичных преобразователей: термопреобразователей сопротивления, преобразователей термоэлектрических и датчиков с унифицированными выходными сигналами.

Описание средства измерений

Приборы микропроцессорные Трансформер-SL представляют собой проектно-компонуемые устройства, принцип действия которых основан на измерении и аналого-цифровом преобразовании входного сигнала с отображением результата измерений на жидкокристаллическом дисплее модуля индикации и передаче сигнала управляющим устройствам.

Приборы микропроцессорные Трансформер-SL состоят из модулей, смонтированных в отдельных корпусах, соединённых между собой, согласно требуемой конфигурации, и установленных на DIN-рейку, и представляют собой эксплуатационно, информационно, энергетически, метрологически и конструктивно организованную совокупность средств измерений, средств автоматизации, средств управляющей вычислительной техники, а также программных средств.

В зависимости от выполняемой задачи приборы микропроцессорные Трансформер-SL могут комплектоваться следующими модулями:

  • - модули МВ и MBi - микропроцессорный модуль сбора и передачи информации;

  • - модули МВ МСС и MB MCCi - микропроцессорные модули сбора и передачи информации со встроенным GSM модемом;

  • - модули А8-0 и A8-0i - 8 аналоговых универсальных входов с Rвх от 320 до 360 Ом для тока 0(4)-20 мА; могут быть использованы как дискретные входы с Ria от 3,90 до 3,96 кОм;

  • - модули Д8-0 и Д8-01 - 8 дискретных (контактных) универсальных входов (замкнутый контакт не более 30 Ом, разомкнутый контакт не менее 30 кОм), входной ток по каждому входу от 4 до 5 мА; могут быть использованы как импульсные входы с частотой следования импульсов не более 0,5 кГц и амплитудой от 12 до 26 В;

  • - модули А5-01 и A5-01i - 5 аналоговых универсальных входов (аналогичных А8-0) и 1 аналоговый гальванически развязанный токовый выход 4-20 мА, сопротивление нагрузки не более 250 Ом;

  • - модули AV8-0 и AV8-0i - 8 аналоговых входов, предназначенных для измерений напряжения постоянного тока. Номинальное сопротивление входа 100 кОм;

  • - модули AT4-0 и AT4-0i - 4 аналоговых входа, предназначенных для измерений напряжения постоянного тока, сопротивления постоянного тока и температуры от термопреобразователей сопротивления и преобразователей термоэлектрических;

  • - модули АА0-4 и AA0-4i - 4 аналоговых гальванически развязанных токовых выхода 4-20 мА, сопротивление нагрузки не более 250 Ом;

  • - модули AV0-4 и AV0-4i - 4 аналоговых гальванически развязанных выходов напряжения 0-10В, сопротивление нагрузки не менее 500 Ом;

  • - модули Д0-8DC и Д0-8DCi - 8 дискретных выходов, нагрузочная способность 0,1 А (не более), 24 В постоянного тока;

  • - модули Д0-8АС и Д0-8АС - 8 дискретных выходов (электронное реле), нагрузочная способность 2 А (не более), 24 В переменного и постоянного тока;

  • - модули КСИ2 и KCH2i - модули контроля величины сопротивления петли и сопротивления пенополиуретановой изоляции по двум трубопроводам. Измеряемое сопротивление пенополиуретановой изоляции по каждому трубопроводу от 0 до 350 кОм;

  • - модули МКУ и MKyi - модули контроля уровня электропроводных жидкостей в открытых и закрытых резервуарах и преобразования сигналов уровня;

  • - модули МП4 и Mn4i - модули управления 4-мя нагрузками; нагрузочная способность 3 А, 250 В, 50±1 Гц, cosф не менее 0,3.

  • - модули Р3 и P3i - модули управления 3-мя реверсивными нагрузками; нагрузочная способность 1 А, 250 В, 50±1 Гц, cosф не менее 0,3, сопротивление (реактивное) нагрузки не более 220 кОм;

  • - модули МП2Р и Mn2Pi - модули управления 2-мя нагрузками и одной реверсивной нагрузкой (например, приводом регулирующего клапана и др.); нагрузочная способность как у МП4 и Р3;

  • - модули КВ RS485 и КВ RS485i - модули преобразования интерфейса RS-232 в RS485;

  • - модули АД RS422 и АД RS422i - модули преобразования интерфейса RS-232 в RS422;

  • - модуль ИК5 - модуль индикации с 5-ти кнопочной клавиатурой;

  • - модули ББП24 и ББП24i - модули управления питанием прибора.

Метрологически значимой частью приборов микропроцессорных Трансформер-SL являются модули А5-01, А5-01Д А8-0, А8-0^ AV8-0, AV8-0i, AT4-0 и AT4-0i.

Модуль прибора - конструктивно законченный элемент, заключенный в корпус.

Нанесение знака поверки на приборы микропроцессорные Трансформер-SL не предусмотрено.

Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и наносится на каждый модуль, входящий в комплект приборов микропроцессорных Трансформер-SL, и имеет цифровое обозначение.

Общий вид прибора микропроцессорного Трансформер-SL представлен на рисунках с 1 по 3.

Для предотвращения несанкционированного доступа на каждом модуле прибора имеется одноразовая гарантийная наклейка.

Приказ Росстандарта №2801 от 10.12.2021, https://oei-analitika.ru

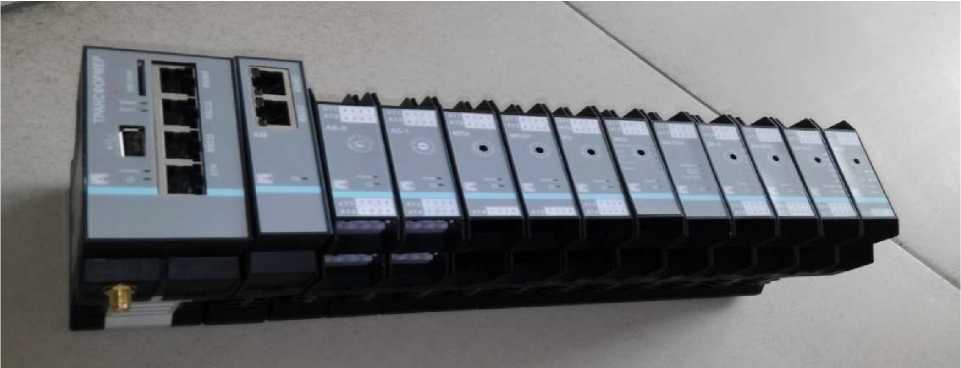

Рисунок 1 - Общий вид прибора микропроцессорного Трансформер-SL

Приказ Росстандарта №2801 от 10.12.2021, https://oei-analitika.ru

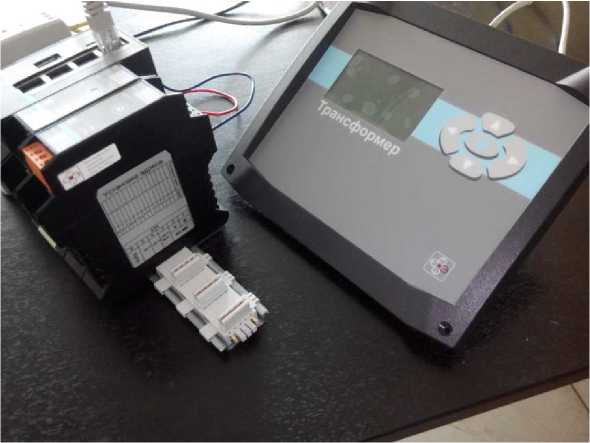

Рисунок 2 - Общий вид прибора микропроцессорного Трансформер-SL

Приказ Росстандарта №2801 от 10.12.2021, https://oei-analitika.ru

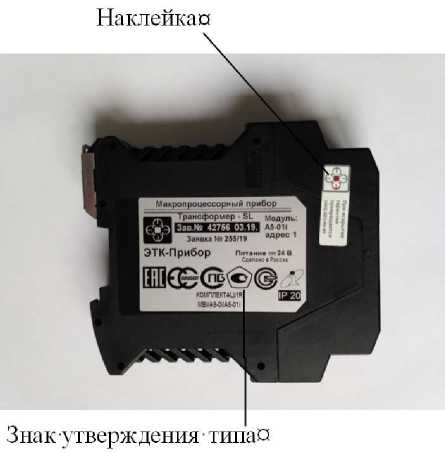

Наклейкао

Знак утверждения типао

Микропроцоссорный прибор ■■д■ Трансформер - SL модуль: К83ЕШЗЕЕЕ1Я , ■ПИ Заявка Н» 2«Н9 ,м,₽вс 1

ЭТК-Прибор Пт-айн. «МВ нпюэо^й коиплвпдция'

МВЫДОАЕ-Oli

" I

Рисунок 3 - Общий вид одного из измерительных модулей с гарантийной наклейкой и знаком утверждения типа

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО) приборов состоит из:

  • - внутреннего (встроенного) ПО, устанавливаемого в каждый модуль;

  • - внутреннего (встроенного) ПО, устанавливаемого в базовый микропроцессорный модуль МВ в зависимости от конфигурации прибора.

Метрологически значимая часть ПО содержится только в модулях А5-01, A5-01i, А8-0, A8-0i, AV8-0, AV8-0i, AT4-0 и AT4-0i. Идентификационные данные ПО этих модулей отражены в таблице 1.

Установка ПО осуществляется на предприятии изготовителе с помощью служебного программного обеспечения. Несанкционированный доступ, считывание и модификация невозможны.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

  • - модуль А5-01

  • - модуль A5-01i

  • - модуль А8-0

  • - модуль A8-0i

  • - модуль AV8-0

  • - модуль AV8-0i

  • - модуль АТ4-0

  • - модуль AT4-0i

SL_A5-1.hex

SL_A5-1i.hex SL_A8u1.hex SL_A8ui1.hex SL_ AV8-0.hex SL_ AV8-0i.hex SL_ AT4-0.hex SL AT4-0i.hex

Номер версии (идентификационный номер) ПО

не ниже V1.0

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов микропроцессорных

Трансформер-SL приведены в таблицах с 2 по 5.

Таблица 2 - Метрологические характеристики модулей А8-0, A8-0i, А5-01, A5-01i

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА

от 0 до 20 от 4 до 20

Пределы допускаемой приведенной погрешности измерений силы постоянного тока, %

±0,1

Примечание - за нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений)

Таблица 3 - Метрологические характеристики модулей AV8-0, AV8-0i

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

от 0 до 10

Пределы допускаемой приведенной основной погрешности измерений напряжения постоянного тока, %

±0,1

Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на каждые 10 °С, % от основной

±50

Примечания:

  • 1 Значение основной погрешности нормировано при температуре окружающей среды +25 ОС;

  • 2 За нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений)

Таблица 4 -

Наименование характеристики

Значение

Диапазон измерений сопротивления постоянного тока, Ом

от 0 до 4000

Пределы допускаемой абсолютной основной погрешности измерений сопротивления постоянного тока, Ом

±0,5

Диапазон   измерений температуры термопреобразователями

сопротивления по ГОСТ 6651-2009, °С:

  • - 50M, 100М

  • - 50П, 100П, Pt50, Pt100, Pt500, Pt1000

  • - 100H, 500H, 1000H

от -180 до +200 от -200 до +850 от -60 до +180

Пределы допускаемой абсолютной основной погрешности измерений температуры термопреобразователями сопротивления, °С

±0,5

Диапазон    измерений    температуры    преобразователями

термоэлектрическими по ГОСТ 8.585-2001, °С:

- J

- K

  • - T

  • - E

- R, S

- N

- B

- L

  • - A-1

  • - A-2, A-3

  • - M

от -200 до +1200 от -200 до +1370 от -200 до +400 от -200 до +1000 от -50 до +1760 от -200 до +1300 от +600 до +1820 от -200 до +800 от 0 до +2500 от 0 до +1800 от -200 до +100

Пределы допускаемой абсолютной основной погрешности измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001, °С *:

- J, E

- K

  • - T, L, M

  • - R, S, N

- B, A-1, A-2, A-3

±0,3

±0,4

±0,5

±1,0

±1,5

Диапазон измерений напряжения постоянного тока, В

от -1 до +1

Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мВ

±0,5

Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на каждые 10 °С, % от основной

±50

* Погрешность указана без учета погрешности канала компенсации температуры холодного спая термопар. Погрешность канала компенсации температуры холодного спая термопар - не более 1,5 °С

Примечание - значение основной погрешности нормировано при температуре окружающей среды +25 °С

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Количество входных измерительных каналов:

- модули А8-0, A8-0i, AV8-0, AV8-0i

8

- модули А5-01, А5-0Н

5

- модули AT4-0, AT4-0i

4

Напряжение питания постоянного тока, В

24

Условия эксплуатации:

- температура окружающей среды, °C

от +1 до +55

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится типографским способом на этикетку на боковой поверхности модуля согласно рисунку 3, на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 6.

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Прибор

микропроцессорный

Трансформер - SL

1 шт.

Типы и количество модулей в соответствии с заказом

Руководство     по

эксплуатации

РЭ 4218-004-11361385-2014

1 шт.

В электронном виде

Паспорт

ПС 4218-004-11361385-2014

1 экз.

-

Методика поверки

РТ-МП-566-442-2021

1 экз.

В электронном виде

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание пользовательского интерфейса» документа «Приборы микропроцессорные Трансформер-SL. Руководство по эксплуатации» часть 2.

Нормативные и технические документы, устанавливающие требования к приборам микропроцессорным Трансформер-SL

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4218-004-11361385-2014 Приборы микропроцессорные Трансформер-SL. Технические условия

Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Росстандарта от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Изготовитель

Общество с ограниченной ответственностью «Электротехническая Компания-Приборы Автоматики» (ООО «ЭТК-Прибор»)

ИНН 7707782250

Адрес: 109052, город Москва, улица Нижегородская, дом 29-33, строение 32. Юридический адрес: 121205, г. Москва, тер. Сколково инновационного центра, б-р Большой, д. 42, стр. 1, эт.0, пом. №149, рм №6

Телефон +7 (495) 663-60-53

E-mail: eltecom@eltecom.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2801

Лист № 1 Регистрационный № 70703-18 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «УК «Изумрудный город»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «УК «Изумрудный город» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и средней мощности.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений активной и реактивной электрической энергии и средней мощности.

Измерительные каналы (ИК) АИИС КУЭ состоят из двух уровней:

  • 1) первый уровень - измерительно-информационные комплексы (ИИК) точек измерений, выполняющие функцию измерений активной и реактивной электрической энергии и средней мощности и включающие в себя:

  • - измерительные трансформаторы тока (ТТ);

  • - счетчики электрической энергии (счетчики);

  • - вторичные электрические цепи;

  • 2) второй уровень - информационно-вычислительный комплекс (ИВК), включающий в свой состав: сервер с установленным программным комплексом (ПК) «Энергосфера», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации под управлением гипервизора VMware, автоматизированные рабочие места (АРМ) оператора, устройство синхронизации времени УСВ-2, технические средства приёма-передачи данных.

Принцип действия АИИС КУЭ основан на измерении первичного тока с использованием измерительных трансформаторов и масштабном преобразовании его в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на входы счетчиков. В счетчиках осуществляется преобразование входных аналоговых сигналов тока и напряжения в цифровой код и вычисление мгновенных и средних значений активной и реактивной электрической мощности. Тридцатиминутные приращения электрической энергии вычисляются, как интеграл по времени от средней мощности за интервал 30 мин.

Вычисленные значения приращений активной и реактивной электрической энергии, служебная информация в виде цифрового кода передаются в базу данных сервера.

Связь между счетчиками и сервером осуществляется с использованием линий проводной и беспроводной связи. Сервер осуществляет автоматизированный сбор информации, вычисление приращений электрической энергии с учетом коэффициентов трансформации, формирование отчетных документов, ведение журнала событий, конфигурирование и параметрирование технических и программных средств АИИС КУЭ, долговременное хранение и передачу данных в центры сбора информации. Оперативный доступ к информации, хранящейся в базе данных сервера, осуществляется с АРМ оператора с использованием программы «АРМ Энергосфера».

Передача информации в АО «АТС» и другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде файлов xml-формата, установленных Договором о присоединении к торговой системе оптового рынка.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в свой состав устройство синхронизации времени УСВ-2, сервер и счетчики. СОЕВ выполняет измерение интервалов времени и обеспечивает синхронизацию шкал времени внутренних часов компонентов СОЕВ. Измерение интервалов времени осуществляется таймерами счетчиков. По результатам измерений формируются тридцатиминутные интервалы, для которых осуществляется вычисление приращений электрической энергии.

Привязку к шкале координированного времени государственного первичного эталона Российской Федерации UTC (SU) осуществляет устройство синхронизации времени УСВ-2. Синхронизация шкалы времени сервера осуществляется от УСВ-2 при достижении расхождения со шкалой УСВ-2 более 2 с. Синхронизация шкал времени часов счетчиков осуществляется от сервера во время сеанса связи при достижении расхождения со шкалой сервера более 1 с. Журналы событий счетчика отражают время коррекции и расхождение шкал времени корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Пломбирование средств измерений, входящих в состав ИК АИИС КУЭ, выполняется в соответствии с их эксплуатационной документацией.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) Программный комплекс «Энергосфера», предназначенное для автоматизированного сбора, обработки и отображения результатов измерений электрической энергии, ведения журнала событий, формирования отчетных документов, хранения и передачи информации в центры сбора.

Для защиты ПО АИИС КУЭ и данных реализован алгоритм авторизации и разграничения полномочий пользователей. Для защиты передаваемых данных осуществляется их кодирование, обеспечиваемое ПО ПК «Энергосфера». Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 7.1

Цифровой идентификатор ПО

cbeb6f6ca69318bed976e08a2bb7814b для файла «pso metr.dll»

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики АИИС КУЭ.

Метрологические и технические характеристики

Состав ИК и их основные метрологические и технические характеристики приведены в таблицах 2 - 4.

В качестве характеристик относительной погрешности ИК АИИС КУЭ указаны границы интервала, соответствующие вероятности 0,95.

Таблица 2 - Состав ИК

Номер ИК

Наименование присоединения

ТТ

Счетчик

УСВ, сервер

1

ТП-585 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

УСВ-2

Рег. № 41681-10, Виртуальный сервер VMware

2

ТП-585 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

3

ТП-587 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

4

ТП-587 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

5

ТП-768 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

6

ТП-768 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

7

ТП-770 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТИ-85 1000/5; КТ 0,5 Рег. № 28139-12

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

8

ТП-770 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТИ-85 1000/5; КТ 0,5 Рег. № 28139-12

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

9

ТП-784 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТЭ-85 1000/5; КТ 0,5 Рег. № 52784-13

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

10

ТП-784 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТЭ-85 1500/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

11

ТП-786 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТЭ-100 1500/5; КТ 0,5 Рег. № 52784-13

СЕ 303 R33 543-JAZ КТ 0,5S/0,5 Рег. № 33446-08

12

ТП-786 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТЭ-85 1500/5; КТ 0,5 Рег. № 52784-13

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

Продолжение таблицы 2

Номер ИК

Наименование присоединения

ТТ

Счетчик

УСВ, сервер

13

ТП-788 10 кВ, РУ-0,4 кВ, ввод Т-1 0,4 кВ

ТТЭ-85 1500/5; КТ 0,5 Рег. № 52784-13

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

УСВ-2

Рег. № 41681-10, Виртуальный сервер VMware

14

ТП-788 10 кВ, РУ-0,4 кВ, ввод Т-2 0,4 кВ

ТТЭ-85 1500/5; КТ 0,5 Рег. № 52784-13

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5

Рег. № 33446-08

15

ТП-585 10 кВ, РУ-0,4 кВ,

1 с.ш. 0,4 кВ, п.3

гр.2

ТТИ-А 300/5; КТ 0,5 Рег. № 28139-12

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

16

ТП-585 10 кВ, РУ-0,4 кВ,

2 с.ш. 0,4 кВ, п.8

гр.1

ТТИ-А 300/5; КТ 0,5 Рег. № 28139-12

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

17

ТП-788 10 кВ, РУ-0,4 кВ,

1 с.ш. 0,4 кВ, п.5

гр.1

Счетчик прямого включения

СЕ 303 S31 746-JAVZ КТ 1,0/1,0

Рег. № 33446-08

18

ТП-788 10 кВ, РУ-0,4 кВ,

1 с.ш. 0,4 кВ, п.3,

гр.1

ТТН-60 600/5; КТ 0,5 Рег. № 75345-19

СЕ 303 S31 543-JAVZ КТ 0,5S/0,5 Рег. № 33446-08

Примечания:

1 В таблице приняты следующие сокращения: КТ - класс точности; Рег. № - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.

  • 2 Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 36 метрологических характеристик.

  • 3 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть

аблица 4 - Метрологические характеристики ИК № 17 при измерении активной электроэнергии

Номера ИК, классы точности СИ в составе ИК

COSф

Границы относительной погрешности ИК АИИС КУЭ при измерении активной электрической энергии и средней мощности

для диапазона

I5 < I < I10

для диапазона

I10 < I < I20

для диапазона I20 < I < Imax

бо, %

бру, %

бо, %

бру, %

бо, %

бру, %

17

ТТ нет; ТН нет;

КТ счетчика 1

1,0

1,7

1,9

1,1

3,8

1,1

4,4

0,8

не норм.*

не норм.*

1,7

4,5

1,1

4,3

0,5

не норм.*

не норм.*

1,7

2,1

1,1

5,2

Примечание - В таблице приняты следующие обозначения: I5, I10, I20 - значения первичного тока, соответствующие 5, 10 и 20 % от базового значения Is; Imax - максимальное значение первичного тока, А; бо - границы основной относительной погрешности ИК АИИС КУЭ при измерении электрической энергии и средней мощности; бру - границы относительной погрешности ИК АИИС КУЭ в рабочих условиях эксплуатации при измерении электрической энергии и средней мощности.

Границы относительной погрешности ИК АИИС КУЭ в данном диапазоне первичных токов и при данном коэффициенте мощности cosф не нормируются.

Таблица 5 - Метрологические характеристики ИК №№ 1-16, 18 при измерении реактивной электроэнергии

Номера ИК, классы точности СИ в составе ИК

simp

Границы относительной погрешности ИК АИИС КУЭ при измерении реактивной электрической энергии и средней мощности

для диапазона I5 < I < I20

для диапазона I20 < I < I100

для диа

I100 <

шазона

-< I120

бо, %

бру, %

бо, %

бру, %

бо, %

бру, %

1-16, 18

КТ ТТ 0,5; ТН нет;

КТ счетчика 0,5

0,6

4,3

5,3

2,3

3,9

1,7

3,6

0,87

2,4

3,4

1,4

2,8

1,1

2,7

Примечание - В таблице приняты следующие обозначения: I5, I20, I100 И I120 - значения первичного тока, соответствующие 5, 20, 100 и 120 % от номинального значения 1н; бо - границы основной относительной погрешности ИК АИИС КУЭ при измерении электрической энергии и средней мощности; бру - границы относительной погрешности ИК АИИС КУЭ в рабочих условиях эксплуатации при измерении электрической энергии и средней мощности

Таблица 6 - Метрологические характеристики ИК № 17 при измерении реактивной электроэнергии_______________________________________________________________________________

Номера ИК, классы точности СИ в составе ИК

sincp

Границы относительной погрешности ИК АИИС КУЭ при измерении реактивной электрической энергии и средней мощности

для диапазона

I5 < I < I10

для диапазона I10 < I < I20

для диапазона I20 < I < Imax

бо, %

бру, %

бо, %

бру, %

бо, %

бру, %

17

ТТ нет; ТН нет;

КТ счетчика 1

0,6

1,7

2,1

1,7

5,0

1,7

5,0

0,87

1,7

2,0

1,7

4,3

1,7

4,3

Примечание - В таблице приняты следующие обозначения: I5, I10, I20 - значения первичного тока, соответствующие 5, 10 и 20 % от базового значения Is; Imax - максимальное значение первичного тока, А; бо - границы основной относительной погрешности ИК АИИС КУЭ при измерении электрической энергии и средней мощности; бру - границы относительной погрешности ИК АИИС КУЭ в рабочих условиях эксплуатации при измерении электрической энергии и средней мощности

Пределы допускаемой абсолютной погрешности СОЕВ составляют ±5 с.

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных каналов

18

Нормальные условия эксплуатации:

- температура окружающей среды, °С

от +21 до +25

- параметры сети:

а) диапазон напряжения, в долях от номинального значения ин

1,00±0,02

б) диапазон силы тока, в долях от номинального значения И

1,1±0,1

в) частота, Г ц

50±0,15

г) коэффициент мощности cos9

0,87

Продолжение таблицы 7

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающей среды для ТТ и счетчиков, °С

от -40 до +35

- температура окружающей среды для ИВК, °С

от +18 до +27

- относительная влажность воздуха при 25 °С, %, не более

90

- атмосферное давление, кПа

от 84,0 до 106,7

- параметры сети:

а) напряжение, в долях от номинального значения U

1,0 ±0,1

б) сила тока, в долях от номинального значения 1н

от 0,05 до 1,2

в) сила тока, в долях от базового значения Is

от 0,05 до Imax

г) частота, в долях от номинального значения f

1,00±0,01

д) коэффициент мощности (cosф)

от 0,5 до 1,0

е) индукция магнитного поля внешнего происхождения, мТл, не

0,5

более

Параметры электрического питания средств приёма-передачи данных:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

- напряжение постоянного тока, В

от 7 до 40

Показатели надежности применяемых в АИИС КУЭ компонентов:

- ТТ:

а) средняя наработка на отказ, ч, не менее

ТТЭ

30000

ТТИ

90000

ТТН

280000

- счетчики СЕ 303:

а) среднее время наработки на отказ, ч, не менее

220000

б) среднее время восстановления работоспособности, ч

2

- УСВ-2:

а) среднее время наработки на отказ, ч, не менее

35000

б) среднее время восстановления работоспособности, ч

2

- Сервер:

а) среднее время наработки на отказ, ч, не менее

256554

б) среднее время восстановления работоспособности, ч

0,5

Глубина хранения информации:

- счетчики электроэнергии:

а) тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

б) при отключении питания, лет, не менее

10

- сервер:

а) хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий в журнале событий счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

а) счетчиков;

б) испытательной коробки;

в) сервера;

- защита информации на программном уровне: установка паролей на счетчики и сервер.

Знак утверждения типа наносится на титульный лист формуляра печатным способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии

ООО «УК «Изумрудный город», заводской номер 2

-

1 шт.

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии

ООО «УК «Изумрудный город». Формуляр

00127290.422231.

003-01.ФО

1 экз.

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии

ООО «УК «Изумрудный город». Руководство пользователя

00127290.422231.

003-01.И3

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии системой автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «УК «Изумрудный город», аттестующая организация ФБУ «Томский ЦСМ», аттестат аккредитации 01.00241-2013 от 11.12.2013.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «УК «Изумрудный город»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Кузбасская энергетическая сбытовая компания» (ПАО «Кузбассэнергосбыт»)

ИНН 4205109214

Адрес: Россия, 650036, Кемеровская обл., г. Кемерово, пр-т Ленина, д 90/4

Таблица 3 - Метрологические характеристики ИК №№ 1-16, 18 при измерении активной электро

энергии_______________________________________________________________________________

Номера ИК, классы точности СИ в составе ИК

COSф

Границы относит измерении активной

для диапазона I5 < I < I20

бо, %

бру, %

1-16, 18

КТ ТТ 0,5;

ТН нет;

КТ счетчика 0,5 S

1,0

1,8

2,7

0,8

2,9

4,0

0,5

5,4

6,4

Примечание - В таблице приняты следующ] первичного тока, соответствующие 5, 20, 100 и 1 основной относительной погрешности ИК АИИ средней мощности; бру - границы относитель условиях эксплуатации при измерении электрич

гельной погрешности ИК АИИС КУЭ при электрической энергии и средней мощности

для диапазона I20 < I < I100

для диа

I100 <

шазона

-< I120

бо, %

бру, %

бо, %

бру, %

1,0

2,3

0,8

2,5

1,5

3,1

1,1

2,9

2,7

4,4

1,9

4,0

ие обозначения: I5, I20, I100 и I120 - значения 20 % от номинального значения L; бо - границы С КУЭ при измерении электрической энергии и >ной погрешности ИК АИИС КУЭ в рабочих 1еской энергии и средней мощности

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17-а

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2801

Лист № 1 Регистрационный № 70913-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная электростанция»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная электростанция» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер под управлением гипервизора VMware на базе закрытой облачной системы (сервер), программный комплекс (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессорах счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера, где производится сбор и хранение результатов измерений.

Сервер автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи.

На верхнем - втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Один раз в сутки сервер автоматически формирует файл отчета с результатами измерений в xml-формате и передает его по электронной почте во внешние организации. Передача файла с результатами измерений в xml-формате, подписанного электронной подписью (ЭП) субъекта оптового рынка электроэнергии (ОРЭ), в программно-аппаратный комплекс (ПАК) АО «АТС» производится с АРМ субъекта ОРЭ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU). Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится независимо от величины расхождения. Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная электростанция».

Программное обеспечение

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Идентификационные данные ПК «Энергосфера» указаны в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

pso metr.dll

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО (MD5)

cbeb6f6ca69318bed976e08a2bb7814b

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Компонентный состав ИК АИИС КУЭ и их основные характеристики приведены в таблице 2.

Метрологические характеристики ИК АИИС КУЭ приведены в таблице 3. Технические характеристики ИК АИИС КУЭ приведены в таблице 4.

Таблица 2 — Состав ИК АИИС КУЭ

Но

мер

ИК

Наименование

ИК

Состав измерительных каналов

Трансформатор

тока

Трансформатор напряжения

Счетчик электрической энергии

УССВ

Сервер

1

Онгудайская СЭС, РУ-10 кВ, 1СШ 10 кВ, яч.

№ 103

ТЛО-10

кл.т. 0,5S

Ктт = 300/5 Рег. № 25433-11 Фазы: А; В; С

ЗНОЛП-НТЗ-10 кл.т. 0,5

Ктн = (10500/V3)/ (100/V3)

Рег. № 51676-12

Фазы: А; В; С

СЭТ-4ТМ.03М

кл.т. 0,2S/0,5 Рег. № 36697-12

УСВ-3

Рег. №

64242-16

VMware

2

Онгудайская СЭС, РУ-10 кВ, 2СШ 10 кВ, яч.

№ 203

ТЛО-10

кл.т. 0,5S

Ктт = 300/5 Рег. № 25433-11 Фазы: А; В; С

ЗНОЛП-НТЗ-10 кл.т. 0,5

Ктн = (10500/^3)/ (100/V3)

Рег. № 51676-12

Фазы: А; В; С

СЭТ-4ТМ.03М

кл.т. 0,2S/0,5 Рег. № 36697-12

3

Онгудайская СЭС, РУ-10 кВ, 1СШ 10 кВ, яч.

№ 102

ТЛО-10

кл.т. 0,5S

Ктт = 300/5 Рег. № 25433-11 Фазы: А; В; С

ЗНОЛП-НТЗ-10 кл.т. 0,5

Ктн = (10500/^3)/ (100/V3)

Рег. № 51676-12

Фазы: А; В; С

СЭТ-4ТМ.03М

кл.т. 0,2S/0,5 Рег. № 36697-12

4

Онгудайская СЭС, РУ-10 кВ, 2СШ 10 кВ, яч.

№ 202

ТЛО-10

кл.т. 0,5S

Ктт = 300/5 Рег. № 25433-11 Фазы: А; В; С

ЗНОЛП-НТЗ-10 кл.т. 0,5 Ктн = (10500/V3)/ (100/V3) Рег. № 51676-12 Фазы: А; В; С

СЭТ-4ТМ.03М

кл.т. 0,2S/0,5 Рег. № 36697-12

Примечания:

  • 1   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2   Допускается замена УСВ на аналогичное утвержденного типа.

  • 3   Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4   Замена оформляется актом в установленном владельцем АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Метрологические характеристики АИИС КУЭ

Номер ИК

cos

Ф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (6), %, при доверительной вероятности равной 0,95

61(2)%,

65%,

620%,

6100%,

11(2)%<1изм<15%

15%<1изм<120%

120%<1изм<1100%

1100%<1изм<1120%

1 - 4 (Счетчики - 0,2S;

ТТ 0,5S;

ТН 0,5)

1,0

±1,9

±1,2

±1,0

±1,0

0,9

±2,1

±1,4

±1,2

±1,2

0,8

±2,6

±1,7

±1,4

±1,4

0,7

±3,2

±2,0

±1,6

±1,6

0,5

±4,8

±3,0

±2,3

±2,3

Номер ИК

cos

Ф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (6), %, при доверительной вероятности равной 0,95

61(2)%,

65%,

620%,

6100%,

11(2)%<1изм<15%

15%<1изм<120%

120%<1изм<1100%

1100%<1изм<1120%

1 - 4 (Счетчики - 0,5;

ТТ 0,5S;

ТН 0,5)

0,8

±4,2

±2,9

±2,3

±2,3

0,7

±3,4

±2,4

±2,0

±2,0

0,5

±2,7

±2,0

±1,7

±1,7

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU), с

±5

Примечания:

  • 1    Погрешность измерений 61(2)% активной и реактивной электрической энергии для cosф=1,0 нормируется от 11%, а для cosф<1,0 нормируется от 12%.

  • 2   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество ИК

4

Нормальные условия: параметры сети: напряжение, % от ином ток, % от 1ном коэффициент мощности cosф частота, Гц

температура окружающей среды, °С

от 99 до 101

от 1 до 120 0,87 от 49,85 до 50,15 от +21 до +25

Условия эксплуатации: параметры сети: напряжение, % от ином ток, % от 1ном коэффициент мощности cosф частота, Гц температура окружающей среды: в месте расположения ТТ и ТН, °С в месте расположения счетчиков, °С

от 90 до 110

от 1 до 120

от 0,5 до 1,0 от 49,6 до 50,4

от -40 до +50 от +10 до +30

Продолжение таблицы 4

1

2

Надежность применяемых в АИИС КУЭ компонентов:

для счетчиков:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

45000

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

100000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях,

сут, не менее

114

при отключении питания, лет, не менее

40

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания и устройства АВР;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты.

В журналах событий счетчиков и сервера фиксируются факты:

параметрирования;

пропадания напряжения;

коррекции шкалы времени.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электроэнергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки.

  • -   защиты на программном уровне информации при хранении, передаче, параметрировании:

счетчика электроэнергии; сервера.

Возможность коррекции шкалы времени в: счетчиках электроэнергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

ТЛО-10

12

Трансформаторы напряжения

ЗНОЛП-НТЗ-10

6

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

4

Сервер на базе закрытой облачной системы

VMware

1

Программный комплекс

«Энергосфера»

1

Устройство синхронизации времени

УСВ-3

1

Формуляр

11639320.411711.015.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений количества электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная электростанция», номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.34.2018.30648.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная электростанция»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМИР-ПРО» (ООО «ЭНЕРГОМИР-ПРО»)

ИНН 7736653033

Адрес: 119331, г. Москва, проспект Вернадского, д. 29, пом. I., комн. 7 Телефон: +7 (499) 346-63-01

Web-сайт: www.energomir.pro

E-mail: info@energomir.pro

Модернизация системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «Онгудайская солнечная электростанция» проведена:

Общество с ограниченной ответственностью «Авелар Солар Технолоджи» (ООО «Авелар Солар Технолоджи»)

ИНН 7701921436

Адрес: 117342, г. Москва, ул. Профсоюзная, д.65, к.1, помещение XLVI, комната 5

Телефон (факс): +7 (495) 933-06-03

Web-сайт: www.hevelsolar.com

E-mail: info@avelar-solar.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: +7 (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2801

Лист № 1

Всего листов 4

Регистрационный № 73024-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная объемного расхода (объема) воздуха КИП поз. FT0506 цеха № 01 НПЗ ОАО «ТАИФ-НК»

Назначение средства измерений

Система измерительная объемного расхода (объема) воздуха КИП поз. FT0506 цеха № 01 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений объемного расхода (объема) воздуха, приведенного к стандартным условиям.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительным каналам (далее - ИК) давления, перепада давления и температуры.

Состав первичных измерительных преобразователей (далее - ПИП) представлен в

таблице 1.

Таблица 1 - Состав ПИП

Наименование

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Термопреобразователь   сопротивления

ТПС    (модификация    ТПС 106Exd)

(далее - ТПС 106Exd)

71718-18

Преобразователь многопараметрический 3051SMV (далее - 3051SMV)

46317-10

Состав СОИ представлен в таблице 2.

Таблица 2 - Состав СОИ

Наименование

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Устройство ввода/вывода измерительное дистанционное IS pac (модуль 9160) (далее - 9160)

22560-04

Комплекс измерительно-вычислительный

CENTUM модели VP (модуль AAI141) (далее - ИВК)

21532-08

ИС выполняет следующие функции:

  • - измерение давления, перепада давления (на сужающем устройстве), температуры воздуха;

  • - измерение объемного расхода (объема) воздуха, приведенного к стандартным условиям, в соответствии с ГОСТ 8.586.5-2005;

  • - формирование отчетов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;

  • - защиту системной информации от несанкционированного доступа.

Заводской номер ИС наносится типографским способом на табличку, расположенную на шкафу ИВК.

Знак поверки наносится на свидетельство о поверке ИС.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведения доступного только для чтения журнала событий.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Centum VP

Номер версии (идентификационный номер) ПО

не ниже R6.07.00

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики ИК ИС

Наименование

ИК

Метрологические характеристики ИК

Состав ИК и метрологические характеристики компонентов ИК

Диапазон измерений

Пределы допускаемой погрешности

ПИП (выходной сигнал)

Барьер искрозащиты (выходной сигнал)

Тип модуля ввода ИВК

ИК перепада давления

от 0 до

2 кгс/см2

у: ±0,15 %

3051SMV

(HART-протокол)

9160 (HART-протокол)

AAI141

ИК

давления

от 0 до

50 кгс/см2

у: ±0,10 %

ИК температуры

от -50 до

200 °C

А: ±1,40 °C

ТПС 106Exd

(НСХ Pt100);

3051SMV (HART-протокол)

Примечания

  • 1 НСХ - номинальная статическая характеристика (по ГОСТ 6651-2009);

  • 2 Приняты следующие обозначения:

А - пределы допускаемой абсолютной погрешности, в единицах измеряемой величины; Y - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Таблица 5 - Метрологические характеристики ИС

Наименование характеристики

Значение

Диапазон измерений объемного расхода приведенного к стандартным условиям, м3

воздуха,

от 339,05 до 2836,67

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) воздуха, приведенного к стандартным условиям, %

±4,0

Пределы допускаемой относительной погрешности вычислений объемного расхода (объема) воздуха, приведенного к стандартным условиям, %

±0,05

Пределы допускаемой относительной погрешности измерений времени, %

±0,05

Таблица 6 - Основные технические характеристики ИС

Наименование характеристики

Значение

Тип сужающего устройства

диафрагма по

ГОСТ 8.586.2-2005

Диаметр отверстия сужающего устройства при температуре плюс 20 °С, мм

от 37,6 до 37,9

Внутренний диаметр измерительного трубопровода перед сужающим устройством при температуре плюс 20 °С, мм

82,111

Избыточное давление воздуха, МПа

от 0,19 до 0,80

Температура воздуха, °С

от -40 до +40

Перепад давления (на стандартном сужающем устройстве - диафрагме по ГОСТ 8.586.2-2005), кПа

от 4 до 72

Условия эксплуатации средств измерений ИС:

  • - температура окружающей среды, °С:

  • - в месте установки 3051SMV

  • - в местах установки ТПС 106Exd

  • - в местах установки 9160 и ИВК

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +5 до +40 от -30 до +50 от +15 до +25

не более 80, без конденсации влаги от 84,0 до 106,7

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

220-32

50±1

Потребляемая мощность, кВ^А, не более

1

Габаритные размеры отдельных шкафов, мм, не более:

  • - глубина

  • - ширина

  • - высота

800

600

2100

Масса отдельных шкафов, кг, не более

280

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность ИС

Наименование

Обозначение

Количество

Система измерительная объемного расхода (объема) воздуха КИП поз. FT0506 цеха № 01 НПЗ ОАО «ТАИФ-НК», заводской № 0506

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

«Инструкция. Государственная система обеспечения единства измерений. Объемный расход и объем воздуха. Методика измерений системой измерительной объемного расхода (объема) воздуха КИП поз. FT0506 цеха № 01 НПЗ ОАО «ТАИФ-НК», регистрационный номер ФР.1.29.2018.31183 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к системе измерительной объемного расхода (объема) воздуха КИП поз. FT0506 цеха № 01 НПЗ ОАО «ТАИФ-НК» Приказ Росстандарта от 29 декабря 2018 года № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Открытое акционерное общество «ТАИФ-НК» (ОАО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423574, Российская Федерация, Республика Татарстан, Нижнекамский район, г. Нижнекамск, ул. Соболековская, здание 45, офис 108

Телефон: (8555) 38-17-15, факс: (8555) 38-17-36

Web-сайт: https://www.taifnk.ru

E-mail: referent@taifnk.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ООО ЦМ «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
