ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2389

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2389

Лист № 1 Регистрационный № 32142-12 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные электронные МИР С-01

Счетчики электрической энергии трехфазные электронные МИР С-01 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной мощности, частоты, среднеквадратических значений напряжения и силы тока в трехфазных трехпроводных и четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии, а так же для определения качества электрической энергии в соответствии с ГОСТ 13109-97 по следующим показателям качества электрической энергии:

• - установившееся отклонение напряжения (при коэффициенте искажения синусоидальности кривой напряжения не более 5 %);

• - установившееся отклонение частоты.

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, встроенный источник питания, жидкокристаллический индикатор для просмотра информации, клавиатуру из трех кнопок, вход телесигнализации, интерфейс RS485, оптический порт, вход резервного питания 12 В постоянного тока и датчик вскрытия/закрытия крышки зажимов.

Конструктивно счетчики состоят из следующих узлов:

• - цоколь;

• - кожух;

• - крышка зажимов;

• - крышка (съемного щитка);

• - зажимная плата;

• - печатная плата и трансформаторы тока;

• - три кнопки управления;

• - петля для крепления счетчиков.

Печатная плата счетчиков с индикатором и зажимной платой с силовыми зажимами установлена в цоколе счетчиков.

Кожух счетчиков имеет прозрачное окно индикатора, прозрачное окно оптического порта.

На кожухе счетчиков имеется регулируемая по высоте петля для установки счетчиков.

Под крышкой зажимов в верхнем ряду располагаются датчик вскрытия/закрытия крышки зажимов и контакты цепей «Имп. выходы» (импульсные выходы), «RS485/CAN» (интерфейс RS485 или интерфейс CAN), «RS485» (интерфейс RS485), «ТУ» (выход телеуправления), «ТС» (вход телесигнализации), «РП12В» (вход резервного питания).

В нижнем ряду расположены силовые зажимы цепей тока и напряжения.

Структура условного обозначения счетчиков:

МИР С-01. XX - X - XX X

Функции___________________________

Q - контроль параметров качества электрической энергии присутствует

T - формирование событий по отклонению и выходу за порог присутствует

B - сокращенный набор функций (имеется 4 тарифа, один массив срезов мощности, отсутствует резервное питание, отсутствует вход ТС, отсутствует выход ТУ)

Тип интерфейса_______________________________

R - интерфейс RS-485 2R - два интерфейса RS-485

C - интерфейс CAN RC -интерфейсы RS-485 и CAN

Номинальное фазное/линейное напряжение_______________

T - номинальное напряжение 3 x 57,7/100 В

D - номинальное напряжение 3 x (120 - 230)/(208 - 400) В

Класс точности при измерении активной/реактивной энергии_______

02 - класс точности 0,2S/0,5 05 - класс точности 0,5S/1,0

Примечание: при использовании функций, или комбинаций функций, указанных в данном описании типа, отличных от имеющихся в структуре условного обозначения счетчика, в структуре условного обозначения добавляется неиспользуемая буква латинского алфавита.

В состав счетчиков, в соответствии со структурой кода счетчиков, могут входить:

• - выход телеуправления (в дальнейшем выход ТУ) для счетчиков с номинальным напряжением 3 х (120 - 230/(208 - 400) В;

• - вход телесигнализации;

• - вход резервного питания напряжением постоянного тока;

• - интерфейс RS-485;

• - дополнительный интерфейс RS-485 или интерфейс CAN.

Счетчики могут формировать события по отклонению и выходу за порог сигналов тока, напряжения, мощности.

Счетчики обеспечивают учет и индикацию:

• - энергии по каждому тарифу и по сумме тарифов;

• - мощности активной, реактивной и полной по каждой фазе и сумму по фазам;

- среднеквадратических значений фазных напряжений;

- среднеквадратических значений фазных токов;

• - фазных коэффициентов мощности cos ф и суммарный cos ф;

• - частоты сети;

• - температуры внутри счетчика;

• - коэффициента трансформации по напряжению;

• - коэффициента трансформации по току.

Счетчики имеют два режима индикации:

• - ручной;

• - режим листания (автоматический).

Счетчики обеспечивают возможность задания следующих параметров:

• - пароли (до восьми символов) первого (потребителя энергии) и второго (продавца энергии) уровней доступа;

• - скорость обмена по портам (пароли первого и второго уровней доступа);

• - индивидуальные параметры счетчика:

• 1) сетевой адрес (пароли первого и второго уровней доступа);

• 2) наименование точки учета (пароль второго уровня доступа);

• 3) коэффициенты трансформации по напряжению и току (пароль второго уровня доступа);

• 4) режимы работы (режим телеметрии или режим поверки) импульсных выходов (пароль второго уровня доступа);

• - параметры при сохранении массивов срезов мощности (пароль второго уровня доступа):

• 1) указатель массивов срезов мощности;

• 2) интервал усреднения мощности;

• 3) время интегрирования мощности для построения графиков нагрузок в диапазоне от 2 до 60 мин;

• - параметры индикации (пароли первого и второго уровней доступа):

• 1) объем отображаемых параметров в режиме листания;

• 2) период автоматического отображения в режиме листания. Время устанавливается в интервале от 5 до 20 с (дискретность установки времени - 1 с);

• 3) время возврата из ручного режима индикации в режим листания. Время устанавливается в интервале от 1 до 9999 с (дискретность установки времени - 1 с);

• - значения уставок для контроля фазных напряжений, токов и мгновенной мощности (пароль второго уровня доступа);

• - тарифное расписание и расписание праздничных дней (пароль второго уровня доступа):

• 1) до 8 тарифов;

• 2) до 48 тарифных зон (время действия тарифа);

• 3) отдельно на каждый день недели и праздничные дни каждого месяца;

• - критерии формирования управляющего сигнала на выходе ТУ (для счетчиков с номинальным напряжением 3 х (120-230)/(208-400) (пароль второго уровня доступа):

• 1) по команде, переданной по одному из интерфейсов счетчика;

• 2) по превышению лимита активной/реактивной прямой/обратной мгновенной мощности;

• 3) по превышению лимита активной/реактивной прямой/обратной мощности за интервал времени в течение суток (дискретность установки 1800 с);

• 4) по превышению лимита мощности (всего и отдельно для каждого тарифа);

• 5) разрешение/запрет контроля за превышением установленного лимита мощности;

• - текущее время;

• - текущая дата;

- возможность автоматического перехода с «летнего» времени на «зимнее» и обратно (пароль второго уровня доступа);

- параметры перехода с «летнего» времени на «зимнее» и обратно (пароль второго уровня доступа):

• 1) дата перехода;

• 2) время перехода;

• 3) тип перехода (в последнюю неделю месяца, в первую неделю месяца, во вторую неделю месяца, в третью неделю месяца, в четвертую неделю месяца, в указанные дату и время);

- параметры коррекции часов реального времени (пароль второго уровня доступа):

1) разрешение/запрет коррекции часов реального времени;

2) значение времени коррекции часов реального времени (± 120 с дискретностью 1 с один раз в сутки).

Погрешность измерения среза мощности, во время которого производилась коррекция часов реального времени, может превышать допускаемую основную погрешность счетчика, не влияя на погрешность измерения энергии.

- сброс регистров накопленной энергии (пароль второго уровня доступа);

- перезапуск счетчика (пароль второго уровня доступа);

- параметры контроля качества электрической энергии (пароль второго уровня доступа). Общий вид счетчиков представлен на рисунке 1.

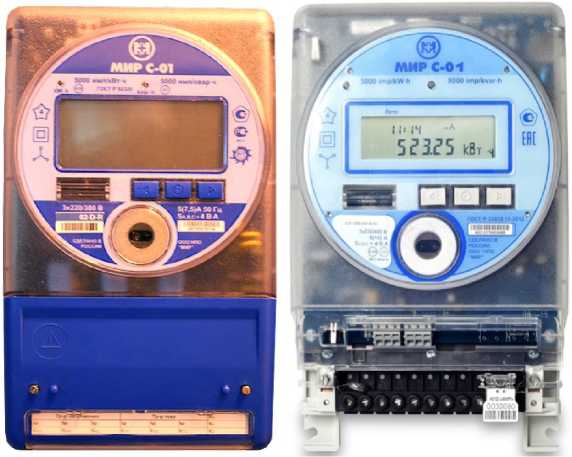

Рисунок 1 - Общий вид счетчиков

Счетчики, прошедшие поверку, имеют навесные пломбы предприятия-изготовителя и пломбу с оттиском поверительного клейма. Пломбы расположены на головках пломбировочных винтов, крепящих лицевую крышку к основанию счетчика.

Схема пломбировки счетчиков, обозначение места нанесения знака поверки представлены на рисунке 2.

Место установки пломбы предприятия-изготовителя

Место установки пломбы с оттиском поверительного клейма

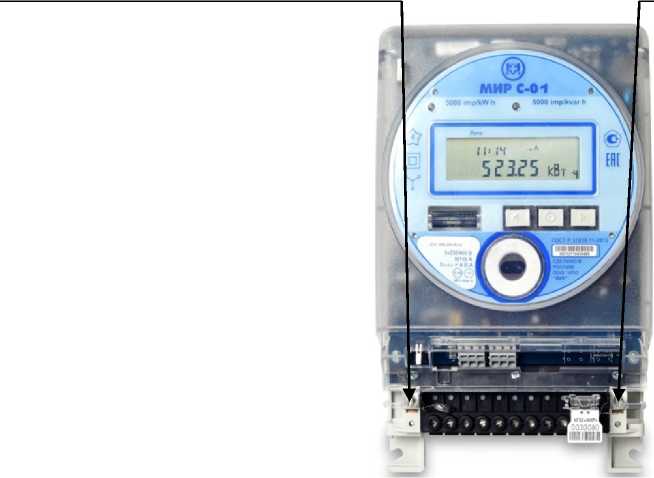

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Крышка зажимов и крышка съемного щитка пломбируются свинцовой пломбой так, как показано на рисунке 3. Пломбирование производится организацией, эксплуатирующей счетчик.

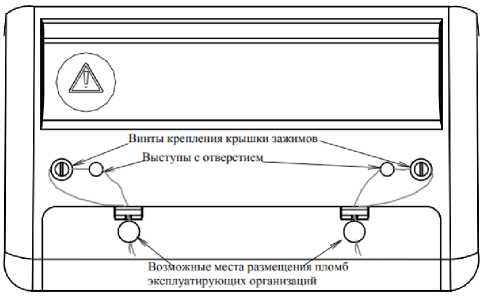

Рисунок 3 - Схема пломбировки организацией, эксплуатирующей счетчик

Заводской номер в виде цифрового обозначения и штрих-кода, наносится термотрансферным способом на пластиковую этикетку, приклеиваемую на этикетку счетчика. Заводской номер в виде цифрового обозначения наносится в формуляр счетчика методом лазерной печати.

Программное обеспечение

Идентификационные данные программного обеспечения счетчиков приведены в таблице 1.

Встроенное программное обеспечение реализовано аппаратно (в управляющем микроконтроллере) и является метрологически значимым.

Встроенное программное обеспечение может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Встроенное программное обеспечение не может быть считано без применения специальных программно-технических устройств.

Таблица 1

Назначение программного обеспечения для различных исполнений счетчиков приведены в таблице 2.

Таблица 2

Программное обеспечение «КОНФИГУРАТОР СЧЕТЧИКОВ МИР» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы счетчиков по интерфейсам RS-485, CAN и оптическому порту.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 3.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Прямое направление передачи энергии соответствует углам сдвига фаз между током и напряжением:

- в диапазонах от 0 до 90° и от 270 до 360° для активной энергии;

- в диапазонах от 0 до 90° и от 90 до 180° для реактивной энергии.

Обратное направление передачи энергии соответствует углам сдвига фаз между током и напряжением:

- в диапазонах от 90 до 180° и от 180 до 270° для активной энергии;

- в диапазонах от 180 до 270° и от 270 до 360° для реактивной энергии.

Таблица 3

Продолжение таблицы 3

Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии и мощности (усреднение на интервале 4 с) в нормальных условиях при симметричной трехфазной нагрузке не превышают значений, указанных в таблице 4.

Примечание - здесь и далее (если не сказано иначе) при нормировании погрешности за номинальное значение тока принимается значение равное 1 А.

Таблица 4

Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии и мощности (усреднение на интервале 4 с) прямого и обратного направлений в нормальных условиях при симметричной трехфазной нагрузке не превышают значений, указанных в таблице 5.

Таблица 5

Примечание - Погрешность измерения реактивной мощности при токе меньше 0,05 1ном и COS ф равном 1, а так же при токе меньше 0,10 1ном и cos ф равном 0,5 (при индуктивной или емкостной нагрузке) не нормируется.

Пределы допускаемой основной относительной погрешности счетчиков при измерении активной энергии в нормальных условиях при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, не превышают значений, указанных в таблице 6.

Таблица 6

Пределы допускаемой основной относительной погрешности счетчиков при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, не превышают значений, указанных в таблице 7.

Таблица 7

Пределы допускаемой основной абсолютной погрешности измерения частоты сети при времени усреднения не менее 20 с составляют ±0,03 Гц.

Пределы допускаемой основной приведенной погрешности при измерении среднеквадратического значения напряжения в каждой фазе сети (время измерения 1 с) в диапазоне от 40 до 120 В для счетчиков с номинальным напряжением 57,7/100 В и в диапазоне от 100 до 500 В для счетчиков с номинальным напряжением (120-230)/(208-400) В составляют ±0,5 %. Нормирующее значение напряжения Uh принимать равным 57,7 В для счетчиков с номинальным напряжением 57,7/100 В и 220 В для счетчиков с номинальным напряжением (120-230)/(208-400) В.

Пределы допускаемой основной относительной погрешности при измерении среднеквадратического значения тока в каждой фазе сети Si, % (время измерения 1 с), имеют значения:

± 0,5 % при 1ном < I < Imax, и

0,5 + 0,2

при 0,01 1ном < I < 1ном,

где    Тэт — значение тока, измеренное эталонным прибором, А.

Средний температурный коэффициент счетчиков в рабочем диапазоне при измерении активной энергии прямого и обратного направлений не превышает пределов, установленных в таблице 8.

Таблица 8

Средний температурный коэффициент счетчиков в температурном диапазоне от минус 40 до плюс 55 °С при измерении реактивной энергии прямого и обратного направлений не превышает пределов, установленных в таблице 9.

Таблица 9

Дополнительная погрешность при измерении фазных напряжений Yut, %, вызванная изменением температуры окружающего воздуха при отклонении от нормального значения температуры k, °С, до любого значения t, °С, в пределах рабочих температур не должна превышать значения, вычисленного по формуле:

Yut = 0,05 • yu •(t - Q,

где 0,05 - коэффициент, выраженный 1/°С;

Yu - допускаемая основная приведенная погрешность при измерении напряжения в каждой фазе сети, равная 0,5 %.

Дополнительная погрешность измерения фазных токов Sit, %, вызванная изменением температуры окружающего воздуха при отклонении от нормального значения температуры до любого значения t в пределах рабочих температур, не должна превышать значения, вычисленного по формуле:

Sit = 0,05 • Si •(t - Q,

где 0,05 - коэффициент, выраженный в 1/°С;

Si - допускаемая основная относительная погрешность измерения тока в каждой фазе сети.

Пределы абсолютной дополнительной погрешности при измерении частоты сети, вызванной изменением температуры окружающего воздуха при отклонении от нормального значения температуры до любого значения t в пределах рабочих температур, должны составлять ±0,06 Гц.

Характеристики выхода ТУ:

• - в состоянии «замкнуто» сопротивление контактов соединителя «ТУ» - не более 10 Ом, в состоянии «разомкнуто» - не менее 100 кОм;

• - значение силы тока, протекающего через контакты соединителя «ТУ», не менее 170 мА;

• - значение напряжения на контактах соединителя «ТУ» равно (24±10) В.

Характеристики входа ТС:

• - уровень «логический 0» входных сигналов ТС соответствует напряжению в диапазоне от 0 до 1,8 В, уровень «логическая 1» - напряжению в диапазоне от 9 до 30 В.

• - максимально допустимое значение силы тока, протекающего через контакты соединителя «ТС» в состоянии «замкнуто», не более 10 мА.

Счетчики имеют четыре импульсных выхода:

• - импульсный выход активной энергии прямого направления;

• - импульсный выход активной энергии обратного направления;

• - импульсный выход реактивной энергии прямого направления;

• - импульсный выход реактивной энергии обратного направления.

Импульсные выходы счетчиков имеют два состояния, отличающиеся импедансом выходной цепи.

Сопротивление импульсного выхода в состоянии «замкнуто» - не более 200 Ом, в состоянии «разомкнуто» - не менее 50 кОм.

Предельно допустимое значение силы тока через импульсный выход в состоянии «замкнуто» - 30 мА.

Предельно допустимое значение напряжения на контактах импульсного выхода в состоянии «разомкнуто» - 24 В.

наносится на лицевую панель счетчиков в виде рельефного изображения при изготовлении и в формуляр типографским способом.

Таблица 10 - Комплектность средства измерений

приведены в разделах 4.2 и 5 руководства по эксплуатации М04.037.00.000 РЭ.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 28906-91 (ИСО 7498-84, ИСО 7498-84 Доп. 1-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ТУ 4228-001-51648151-2005 Счетчики электрической энергии трехфазные электронные МИР С-01. Технические условия

Общество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО НПО «МИР»), г. Омск

ИНН 5528012370

Адрес: 644105, г. Омск, ул. Успешная, 51

Телефон (факс): (3812) 354-710, 354-730

Web-сайт: http://www.mir-omsk.ru

E-mail: help@mir-omsk.ru

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, д. 46.

Телефон (факс): (495) 437-99-79, 437-56-66

Web-сайт: https://www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___26 октября 2021г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

ВЬДЬНИЯ О CE.N ИФИКА1 Е. т1

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан; Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2389

Лист № 1 Регистрационный № 61947-15 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая Leica GS10, Leica GS15

Аппаратура геодезическая спутниковая Leica GS10, Leica GS15 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Аппаратура геодезическая спутниковая Leica GS10, Leica GS15 (далее - Leica GS10, Leica GS15) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

Конструктивно Leica GS10 представлена модульной системой, в состав которой входят приемник и геодезическая спутниковая антенна. Конструкция Leica GS15 - это моноблок, который объединяет спутниковую геодезическую антенну и приемник.

Управление Leica GS10, Leica GS15 осуществляется либо с помощью панели управления, либо при помощи полевого контроллера или web-интерфейса. Принимаемая со спутников информация записывается на SD карту объемом до 1 Гбайт. В Leica GS10, Leica GS15 установлены заменяемые Li-Ion аккумуляторы питания.

На верхней панели Leica GS10 расположена панель управления, которая включает в себя кнопку питания для включения/выключения приемника и функциональную кнопку, а также светодиодные индикаторы: индикатор беспроводного соединения, индикатор RTK Base и индикатор RTK Rover. Индикатор накопления данных, индикатор положения и индикатор питания представлены на передней панели.

На передней панели Leica GS10 также расположены следующие порты и разъемы:

• - LEMO порт с восьмиштырьковым разъемом питания, ввода/вывода данных, удаленного интерфейса;

• - LEMO порт с пятиштырьковым разъемом для подключения внешнего источника питания;

• - порт с разъемом TNC для подключения внешней спутниковой геодезической антенны;

• - LEMO порт с восьмиштырьковым разъемом для подключения контроллера или удаленного интерфейса;

• - LEMO порт с восьмиштырьковым разъемом ввода/вывода данных, ввода/вывода удаленного интерфейса;

• - два отсека для аккумуляторов питания, в одном из которых находится слот для установки SD карты памяти.

В нижней части Leica GS15 расположены кнопка питания для включения/выключения приемника и функциональная кнопка, а также светодиодные индикаторы: индикатор беспроводного соединения, индикатор накопления данных, индикатор положения, индикатор питания, индикатор RTK Base и индикатор RTK Rover.

Также в нижней части Leica GS15 представлены следующие порты и разъемы:

- LEMO порт с восьмиштырьковым разъемом питания, ввода/вывода данных;

- LEMO порт с восьмиштырьковым разъемом ввода/вывода данных, ввода/вывода удаленного интерфейса;

- отсек для RTK устройства и порт RS232 с пятнадцатиштырьковым разъемом для подключения внешнего радиомодема;

- порт с QN разъемом для подключения внешней радио антенны;

- два отсека для аккумуляторов питания, в одном из которых находится слот для установки SD карты памяти.

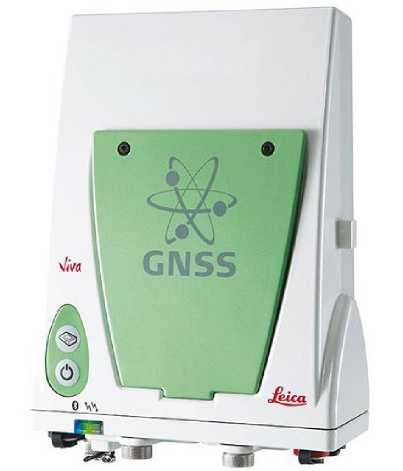

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой Leica GS10

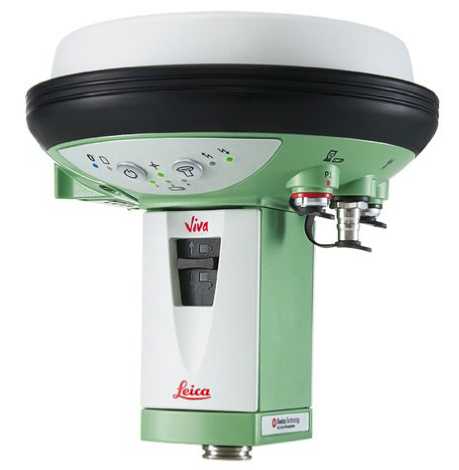

Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой Leica GS15 Пломбирование крепёжных винтов корпуса приемника Leica GS10, Leica GS15 не производится, все внутренние крепежные винты залиты пломбирующим лаком.

Leica GS10, Leica GS15 имеет встроенное ПО «Leica ME_fw», ПО контроллера «Leica SmartWorx Viva», а также ПО «Leica Geo Office» и ПО «Leica Infinity», устанавливаемые на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

аблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения и измеренных данных от непреднамеренных

и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.

Таблица 2

Продолжение таблицы 2

* - при использовании антенны модели AS05 / AS11 / AR10 /AR25

** - при устойчивом закреплении аппаратуры над пунктами, открытом небосводе,

отсутствии электромагнитных помех и многолучевого распространения сигналов спутников, а также хорошей конфигурации спутниковых группировок.

При наблюдении базовых линий свыше 30 км необходимо использование точных эфемерид спутников, при этом время наблюдений берётся из расчёта 10 минут + 2 минуты на каждый километр базовой линии, вплоть до 24 часов.

*** - при длине базисной линии до 30 км.

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус Leica GS10, Leica GS15.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 3

* - по заказу потребителя

Методика измерений приведена в документах «Аппаратура геодезическая спутниковая Leica GS10, Leica GS15. Руководство по эксплуатации».

ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».

РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

Техническая документация компании «Leica Geosystems AG», Швейцария.

Компания «Leica Geosystems AG», Швейцария

Heinrich - Wild - Strasse, CH - 9435, Heerbrugg, Switzerland

Phone: +41 71 727 31 31 Fax: +41 71 727 46 74

ООО «Автопрогресс-М»

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств

измерений в целях утверждения типа RA.RU.311195 от 30.06.2015
