Регистрационный № 29856-12

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы загрязнения жидкостей АЗЖ-975

Анализаторы загрязнения жидкостей АЗЖ-975 предназначены для измерения счетной концентрации частиц механических примесей в жидкостях по размерным группам в соответствии с ГОСТ 17216-2001.

Принцип действия анализаторов загрязнения жидкостей АЗЖ-975 заключается в измерении световых потоков, рассеянных частицами механических примесей.

Анализаторы загрязнения жидкостей АЗЖ-975 состоят из следующих составных частей:

первичного преобразователя (далее - ПП), снабженного конусной воронкой для залива пробы и защитной крышкой, а также приемным (сливным) стаканом для проконтролированной жидкости;

блока электроники (далее - БЭ), который предназначен для электропитания датчика, обработки аналогового сигнала ПП и отображения информации о концентрации и дисперсном составе частиц механических примесей.

Анализаторы загрязнения жидкостей АЗЖ-975 имеют следующие модификации:

АЗЖ- 975.0 - базовое исполнение для контроля примесей по шести размерным группам в диапазоне размеров частиц от 5 до 200 мкм с границами групп 5, 10, 25, 50, 100 и 200 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»;

АЗЖ- 975.1 - исполнение для контроля примесей по шести размерным группам в диапазоне размеров частиц от 2 до 100 мкм с границами групп 2, 5, 10, 25, 50 и 100 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»;

АЗЖ- 975.2 - исполнение для контроля примесей по пяти размерным группам в диапазоне размеров частиц от 5 до 100 мкм с границами групп 5, 10, 25, 50, 100 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» и 15 мкм дополнительно;

I АЗЖ- 975.3 - исполнение для контроля примесей по трем размерным группам в диапазоне размеров частиц от 5 до 25 мкм с границами групп 5, 10, 25 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» и 4, 6, 14 мкм дополнительно;

АЗЖ- 975.4 - исполнение для контроля примесей по четырем размерным группам в диапазоне размеров частиц от 4 до 21 мкм с границами групп 4, 6, 14 и 21 мкм согласно ИСО 4406: 1999 (рекомендуемое приложение А к ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»).

Конструктивно составные части анализаторов выполнены в металлических корпусах и опломбированы с помощью мастичных пломб, что полностью исключает возможность несанкционированной настройки и вмешательства в их работу.

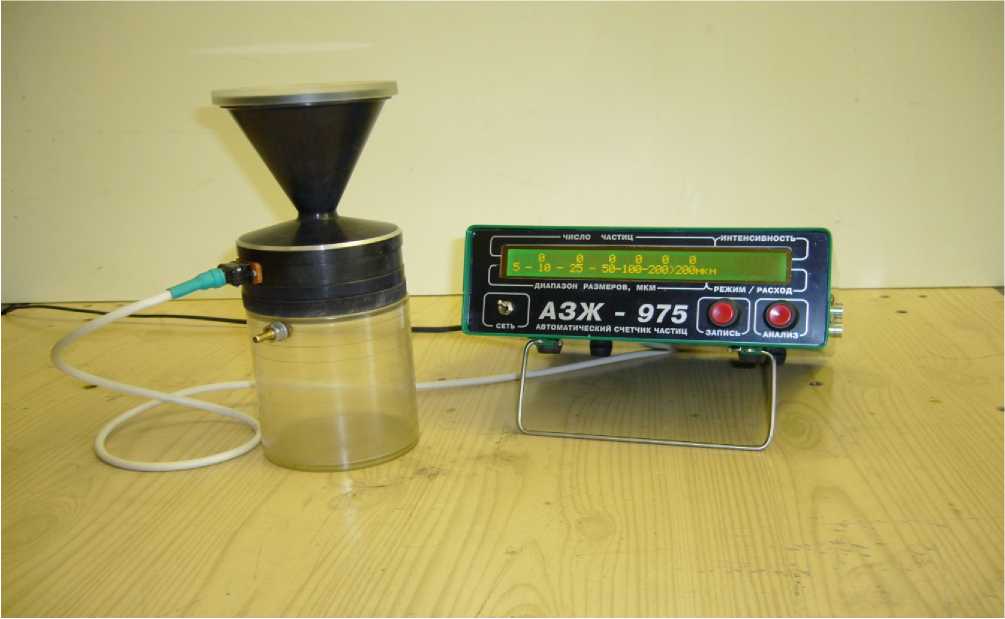

Рисунок 1 — Внешний вид анализатора загрязнения жидкости АЗЖ-975

Места пломбирования

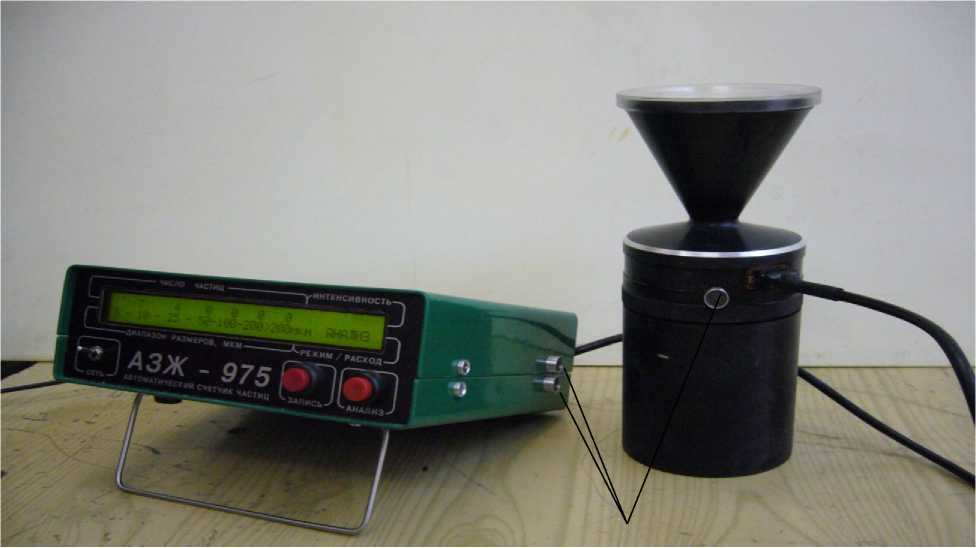

Рисунок 2 — Схема пломбирования АЗЖ-975

Границы размерных групп контролируемых частиц загрязнителя (по диаметру), мкм:

• - для АЗЖ-975.0                                               5; 10; 25; 50; 100; 200

• - для АЗЖ-975.1                                                    2; 5; 10; 25; 50; 100

• - для АЗЖ-975.2

• - для АЗЖ-975.3

5; 10; 15; 25; 50; 100

4; 5; 6; 10; 14; 25

Пределы основной относительной погрешности измерения счетной концентрации

частиц механических примесей размерной группы от 100 до 200 мкм, %

Дополнительная погрешность измерения счетной концентрации частиц за счет совпадения двух и более частиц в измерительном объеме

первичного преобразователя (ПП), %

Пределы приведенной погрешности измерения размеров частиц механических примесей к границам размерных групп (кроме первой и последней границы), %

Контролируемые жидкости - бензины, топлива, минеральными^ ^я

с вязкостью при температуре плюс 20°С, не более, мм²/с (сСт) Контролируемый объем пробы жидкости, см³ Температура контролируемой жидкости, °С

Условия эксплуатации:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность воздуха, %

Электрическое питание:

- напряжением, В

- частотой, Гц

Потребляемая мощность, ВА, не более Габаритные размеры, мм, не более

- ПП

- блок электроники

Масса, кг, не более

- ПП

- блок электроники

Наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Знак утверждения типа наносится на заднюю панель блока электроники в правом верхнем углу способом фотохимического покрытия и в центр титульных листов паспорта и руководства по эксплуатации типографским способом.

Комплект поставки анализаторов загрязнения жидкостей АЗЖ-975 приведён в таблице 1.

Таблица 1 - Комплект поставки анализаторов загрязнения жидкостей АЗЖ-975

Методы измерений содержатся в документе ЭЛДИ.02.175.000-0 РЭ «Анализаторы загрязнения жидкостей АЗЖ-975. Руководство по эксплуатации».

ГОСТ 30764-2002. Чистота промышленная. Стандартные образцы гранулометрического состава загрязнителей жидких технологических сред. Общие технические требования;

ГОСТ Р 8.606-2004 Государственная поверочная схема для средств измерения дисперсных параметров аэрозолей, взвесей и порошкообразных материалов;

ИСО 4406: 1999 Гидропривод объемный. Жидкости. Метод кодирования степени загрязнения твердыми частицами;

ТУ 4215-001-06673177-10 Анализатор загрязнения жидкостей АЗЖ-975. Технические условия.

Производственный кооператив «ЭЛДИ» (ПК «ЭЛДИ»)

Юридический адрес: 443086, г. Самара, ул. Лукачева, дом 42, комната 7

Почтовый адрес: 443013, г. Самара, а/я 9514

Тел/факс (846) 335-64-22, (846) 267-45-52

E-mail: onil16@ssau.ru

Федеральное государственное унитарное предприятие Всероссийский исследовательский институт расходометрии (аттестат аккредитации № 30006-09)

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Тел.: (843) 272-70-62, факс: (843) 272-00-32

E-mail: vniirpr@bk.ru
