ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры магнитострикционные многопараметрические ВЕКТОР

Уровнемеры магнитострикционные многопараметрические ВЕКТОР предназначены для измерений уровня жидкости, температуры и гидростатического давления.

Принцип        действия        уровнемеров        магнитострикционных

многопараметрических ВЕКТОР основан на магнитострикционном эффекте, при котором вдоль волновода из магнитострикционного материала установлены поплавки с постоянными магнитами.

Уровнемеры магнитострикционные многопараметрические ВЕКТОР состоят из: измерительного элемента (волновода); электронного блока; поплавка (от 1 до 3). В зависимости от модификации уровнемеры могут включать в себя: преобразователи сопротивления (термометры) многоточечные; преобразователи (датчики) давления измерительные EJX110A, преобразователи давления измерительные DMD 331-A-S и датчики давления Метран-150.

Уровнемеры магнитострикционные многопараметрические ВЕКТОР изготавливаются в следующих модификациях:

• - ВЕКТОРХХХХН(и)-0-Х-Х - предназначены для измерений уровня жидкости и уровня границы раздела жидких сред;

• - ВЕКТОРХХХХН(и)-ДТ-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред и температуры;

• - ВЕКТОРХХХХН(и)-ДПТ-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисления средней плотности по столбу жидкости.

Уровнемеры магнитострикционные многопараметрические имеют следующую структура обозначения: ВЕКТОРХХ1ХХ2Х3 - Х4 - ХХ5 - Хб:

ХХ1 - тип измерительного элемента:

• - 10 - жесткий измерительный элемент, нержавеющая сталь AISI.316;

• - 11 - жесткий измерительный элемент, нержавеющая сталь AISI.316, чехол PFA;

• - 12 - жесткий измерительный элемент, нержавеющая сталь AISI.316, герметичное покрытие PFA (для агрессивных сред);

• - 21 - гибкий измерительный элемент, нержавеющая сталь AISI.316, чехол PFA;

• - 22 - гибкий измерительный элемент, PFA (для агрессивных сред);

• - 23 - гибкий измерительный элемент из нержавеющей стали (содержит элементы PFA).

ХХ2 - диаметр измерительного элемента:

• - 06 - диаметр измерительного элемента 6 мм;

• - 08 - диаметр измерительного элемента 8 мм;

• - 10 - диаметр измерительного элемента 10 мм;

• - 12 - диаметр измерительного элемента 12 мм;

• - 13 - диаметр измерительного элемента 13 мм;

• - 14 - диаметр измерительного элемента 14 мм.

Хз - выходной сигнал уровнемера:

• - H - токовый выход от 4 до 20 мА, поддержка протокола HART;

• - U - поддержка протокола RS-485 с ModBus RTU.

Х4 - модификация:

• - 0 - измерение уровня жидкости и уровня границы раздела жидких сред;

• - ДТ - измерение уровня жидкости, уровня границы раздела жидких сред и температуры;

• - ДПТ - измерение уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисление средней плотности.

Х5 - тип взрывозащиты:

• -       Ex - «искробезопасная электрическая цепь уровня “0 Ex ia llВ Т5...Т1 Ga X”»;

• -       Вн - «взрывонепроницаемая оболочка уровня “Ga/Gb Ex ia/d 11В Т5...Т1”».

Хб - температурное исполнение:

• - 0 - температура измеряемой среды, °С: от минус 45 до плюс 85;

• - Т1 - температура измеряемой среды, °С: от минус 45 до плюс 200;

• - Т2 - температура измеряемой среды, °С: от минус 45 до плюс 450.

Нанесение знака поверки на уровнемеры   магнитострикционные

многопараметрические ВЕКТОР не предусмотрено.

Заводской (серийный) номер, идентифицирующий каждый экземпляр уровнемера, указывается на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений представлен на рисунках 1 - 6.

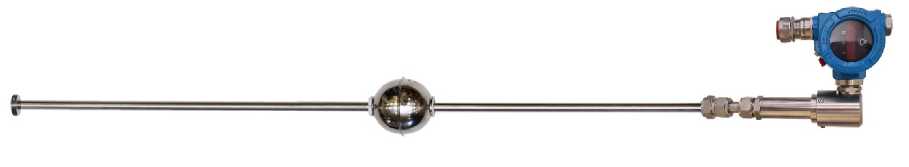

Рисунок 1- уровнемеры

ВЕКТОР10ХХн(и)-0-Х-0

ВЕКТОР11ХХн(и)-0-Х-0

ВЕКТОР12ХХн(и)-0-Х-0

ВЕКТОР10ХХн(и)-ДТ-Х-0

ВЕКТОР11ХХн(и)-ДТ-Х-0

ВЕКТОР12ХХн(и)-ДТ-Х-0 с жестким измерительным элементом

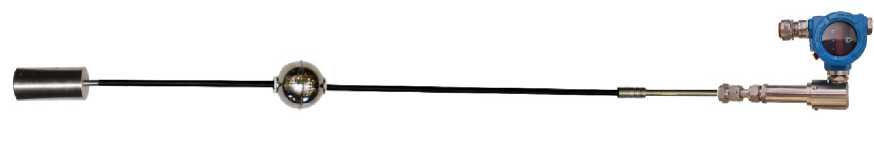

Р и с уно к 2 - уровнемеры

ВЕКТОР21 ХХн(и)-0-Х-0

ВЕКТОР22ХХн(и)-0-Х-0

ВЕКТОР23ХХн(и)-0-Х-0

ВЕКТОР21 ХХн(и)-ДТ-Х-0

ВЕКТОР22ХХн(и)-ДТ-Х-0

ВЕКТОР23ХХн(и)-ДТ-Х-0

с гибким измерительным элементом

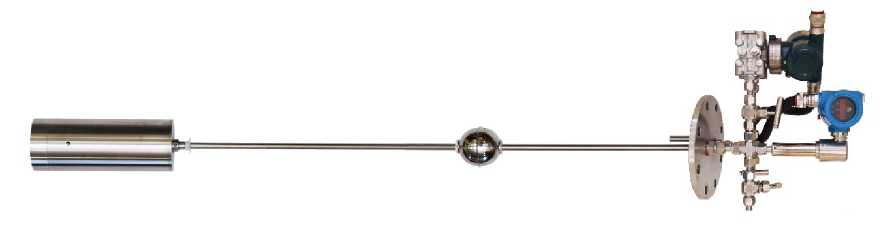

Р и с уно к 3 - уровнемеры

ВЕКТОР10ХХн(и)-ДПТ-Х-0

ВЕКТОР11ХХн(и)-ДПТ-Х-0

с жестким измерительным элементом

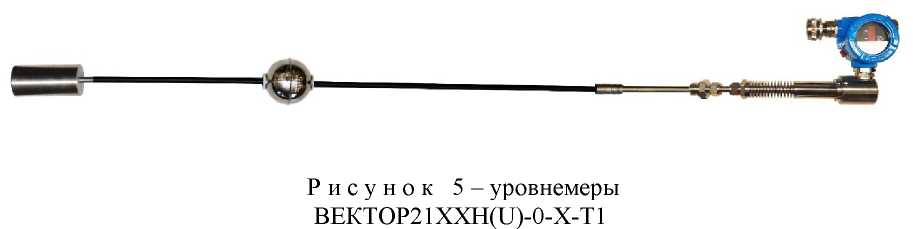

Р и с уно к 4 - уровнемеры ВЕКТОР21ХХХ-ДПТ-Х-0 с гибким измерительным элементом

BEKTOP22XXH(U)-0-X-T1

BEKTOP23XXH(u)-0-X-T1

с гибким измерительным элементом

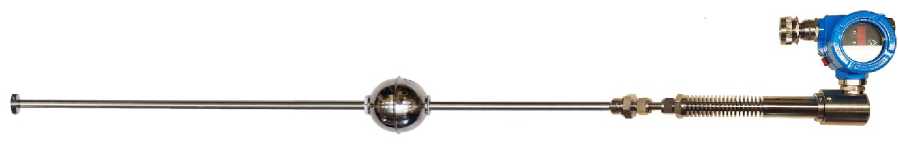

Рисунок 6 - уровнемеры

ВЕКТОР10ХХн(и)-0-Х-Т1

ВЕКТОР11ХХн(и)-0-Х-Т1

ВЕКТОР12ХХн(и)-0-Х-Т1

ВЕКТОР10ХХн(и)-0-Х-Т2

ВЕКТОР11ХХн(и)-0-Х-Т2

ВЕКТОР12ХХн(и)-0-Х-Т2

с жестким измерительным элементом

Пломбирование            уровнемеров

многопараметрических ВЕКТОР не предусмотрено.

Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом, на шильдик уровнемера методом лазерной гравировки.

Таблица 4 - Комплектность средства измерений

приведены в п. 4.2 "Принцип работы уровнемеров ВЕКТОР" руководства по эксплуатации ВГАР.407533.010 РЭ.

Приказ Росстандарта от 30.12.2019 № 3459 Об утверждении государственной

Лист № 8 Всего листов 8 поверочной схемы для средств измерений уровня жидкости и сыпучих материалов (часть 1)

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Приказ Росстандарта от 29.06.2018 № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4214-001-38352196-2016 Уровнемеры магнитострикционные многопараметрические ВЕКТОР. Технические условия

Общество с ограниченной ответственностью «ОКБ Вектор» (ООО «ОКБ Вектор») ИНН 7714865034

Адрес: 123458, г. Москва, ул. Твардовского, д. 8

Телефон: 8 (495) 989-52-73

Е-mail: info@okbvektor.ru

Web-сайт: www.okbvektor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., д. 31

Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» ноября 2021 г. № 2539

Регистрационный № 58031-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы общего органического углерода 450TOC

Анализаторы общего органического углерода 450TOC (далее-анализаторы) предназначены для измерений массовой концентрации общего органического углерода в воде, удельной электрической проводимости (далее - УЭП) и температуры воды с температурной компенсацией результатов измерений.

Принцип действия анализаторов основан на окислении с образованием диоксида углерода (CO2) содержащих углерод компонентов анализируемой воды при облучении ультрафиолетовой лампой и измерении УЭП полученного раствора. На основе измерения УЭП воды на входе анализатора и на выходе из окислительной камеры при помощи программного обеспечению рассчитывается массовая концентрация общего органического углерода.

Анализатор представляет собой стационарный промышленный прибор, состоящий из окислительной камеры, регулятора расхода анализируемой воды и электронных узлов, установленных в общем корпусе. Анализируемая вода отбирается из трубопровода (через редуктор) и с заданным расходом непрерывно протекает через анализатор.

Общий вид анализаторов приведен на рисунках 1 и 2.

Заводской номер анализатора в виде цифрового обозначения наносится методом лазерной гравировки на заднюю панель анализатора.

Знак поверки наносится на свидетельство о поверке в случае его оформления.

Место пломбирования

Рисунок 1 -Общий вид лицевой панели анализаторов общего органического углерода 450TOC

Рисунок 2 - Общий вид задней панели анализаторов общего органического углерода 450TOC

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, выполняющее функции по управлению работой анализаторами, обработки данных, отображения, хранения и передачи результатов измерений.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Метрологические и технические характеристики

аблица 2

П Продолжение Таблицы 2

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность средства измерений

Таблица 4-Комплектность анализатора

приведены в разделе 5.2. «Запуск измерения общего содержания органического углерода» документа «Анализатор общего органического углерода 450. Руководство по эксплуатации».

Нормативные и технические   документы,   устанавливающие требования

к анализаторам общего органического углерода 450TOC

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утверждена Приказом Росстандарта от 27.12.2018 № 2771

Постановление Правительства РФ от 16.11. 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.п. 3.1.5-3.1.7

Техническая документация фирмы «Mettler-Toledo Thornton, Inc.», США

Фирма «Mettler-Toledo Thornton, Inc.», США

Адрес: 900 Middlesex Turnpike, Bldg. 8, Billerica MA, 01821 USA

Телефон: +1 718-301-8600

E-mail: ad@mt.com

Web-сайт: www.mt.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311541
