УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2021 г. № 2215
Лист № 1 Регистрационный № 57493-14 Всего листов 5
ОПСИАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители толщины неферромагнитных материалов ИТ-1-01
Назначение средства измеренийИзмерители толщины неферромагнитных материалов ИТ-1-01 (далее - измерители) предназначены для измерений толщины неферромагнитных материалов.
Описание средства измеренийПринцип действия измерителей основан на методе эффекта Холла. Величина магнитного потока, проходящего через датчик Холла, установленного на полюсе постоянного магнита, зависит от толщины исследуемого материала, помещенного между датчиком и индуктором.
Сигнал с датчика магнитного поля усиливается и подается на аналого-цифровой преобразователь (АЦП), где производится преобразование аналогового сигнала в цифровую форму. Для обработки результатов измерений и их визуального отображения используется процессорный модуль, который имеет жидкокристаллический дисплей и двуцветный светодиод.
Измерители состоят из измерительного блока, датчика, измерительных головок и набора индукторов.
На верхней панели измерительного блока находятся жидкокристаллический дисплей и кнопки управления, на задней торцевой стенке сетевая колодка и выключатель питания.
Подключение измерителя к сети переменного тока осуществляется шнуром питания с сетевой вилкой. Для подключения кабеля связи с персональным компьютером используется разъем USB на тыльной стенке измерительного блока, который позволяет передавать результаты измерений на компьютер для обработки данных.
Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера, обеспечивающие идентификацию каждого экземпляра измерителя, наносятся на тыльную сторону измерительного блока методом наклейки.

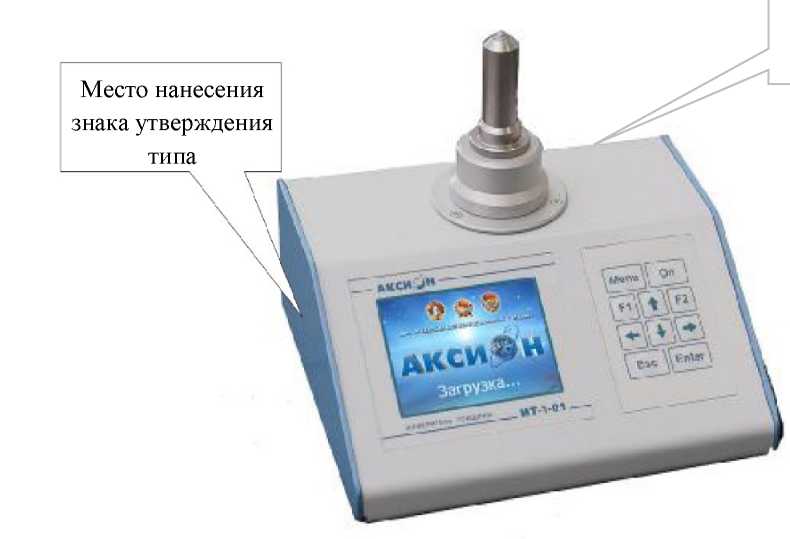

Общий вид измерителей представлен на рисунке 1.
Место нанесения
знака утверждения типа
\ V
Место нанесения наклейки
Рисунок 1 - Общий вид измерителей
Пломбирование измерителей не предусмотрено
Программное обеспечениеИзмерители оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IT-1-01 |
|
Номер версии (идентификационный номер) ПО |
IT-1-01.X.1 |
|
Цифровой идентификатор ПО |
— |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения для индукторов | ||||
|
Шар 0* 2 мм |
Шар 0 4 мм |
Полусфера 0 5 мм |
Полусфера 0 7 мм |
Диск с шариком | |
|
Диапазон измерений толщины, мм |
от 0,05 до 2,00 |
от 0,05 до 3,00 |
от 0,05 до 8,00 |
от 3,0 до 12,0 |
от 0,05 до 0,99 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
± (0,02 + 0,012^Х)** |
± (0,2 + 0,015-Х) |
± (0,01 + 0,03-Х) | ||
|
Вид поверхности измеряемых изделий |
Криволинейная с Ккр***>1,5 |
Криволинейная с й.кр>2,5 или плоскость |
Криволинейная с К«р>3 или плоскость |
Криволинейная с Ккр>5 или плоскость |
Плоскость |
|
*0 - диаметр; **Х - измеряемая толщина, мм; *** R^ - радиус кривизны, мм | |||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры электрического питания: - входное напряжение, В |
220±22 |
|
- частота, Гц |
50±1 |
|
Габаритные размеры измерителей, мм, не более - высота |
200 |
|
- ширина |
200 |
|
- длина |
290 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от +10 до +30 |
|
- диапазон предельных рабочих температур, °С |
от +1 до +40 |
|
- относительная влажность воздуха при температуре + 20 °С, %, не более |
90 |
|
Срок службы, лет, не менее |
5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель измерительного блока измерителя в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Измерители толщины неферромагнитных материалов |
ИТ-1-01 |
1 шт. |
|
Измерительная головка плоская |
ЮМГИ.418122.005 |
по заказу |
|
Измерительная головка пальчиковая |
ЮМГИ.418122.002 |
по заказу |
|
Измерительная головка выносная с основанием |
ЮМГИ.418122.002-01 |
по заказу |
|
Шнур питания |
— |
1 шт. |
|
Футляр |
ЮМГИ.323369.012 |
1 шт. |
|
Контрольные образцы толщины |
— |
1 компл. |
|
Индукторы |
— |
по заказу |
|
Подставка |
ЮМГИ.301552.006 |
по заказу |
|
Руководство по эксплуатации |
ЮМГИ.401161.010 РЭ |
1 экз. |
|
Формуляр |
ЮМГИ.401161.010 ФО |
1 экз. |
|
Методика поверки |
МП 59-261-2021 |
1 экз. |
приведены в разделе 2 Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям толщины неферромагнитных материалов ИТ-1-01ЮМГИ. 401161.010 ТУ «Измеритель толщины неферромагнитных материалов ИТ-1-01. Технические условия».
ИзготовительООО «Завод микроэлектронных технологий» (ООО «ЗМТ»)
ИНН 1831079259
Адрес: 426000, Удмуртская Республика, г. Ижевск, ул. Карла Маркса, д. 219 «а»
Тел.: (3412) 60-13-90
Факс: (3412) 60-06-87
Web-сайт: zmt-axion.ru.
E-mail: oridzmt@mail.ru.
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «07» октября 2021 г. № 2215
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Микроомметры |
МИКО-21 |
63180-16 |
Общество с ограниченной ответственностью "СКБ электрического приборостроения" (ООО "СКБ ЭП"), г. Санкт- Петербург |
МП 74-2622015 с Изменением №1 |
МП 01-26-2021 |
Общество с ограниченной ответственностью "СКБ электрического приборостроения" (ООО "СКБ ЭП"), г. Санкт-Петербург |
УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург | ||
|
2. |
Измерители толщины неферромагнитных материалов |
ИТ-1-01 |
57493-14 |
ООО «Завод микроэлектронных технологий» (ООО «ЗМТ»), Удмуртская республика, г. Ижевск |
МП 54-2512013 |
МП 59-261-2021 |
ООО «Завод микроэлектронны х технологий» (ООО «ЗМТ»), Удмуртская республика, г. Ижевск |
УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2021 г. № 2215
Лист № 1
Всего листов 6
Регистрационный № 63180-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры МИКО-21
Назначение средства измеренийМикроомметры МИКО-21 (далее - приборы) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.
Описание средства измеренийПринцип действия прибора основан на следующем: измерительный ток, формируемый прибором (1изм), протекая через токовые зажимы измерительного кабеля прибора и измеряемое сопротивление (Rx), создаёт на нём падение напряжения (Ux), которое через потенциальные зажимы кабеля поступает на вольтметр прибора, состоящий из АЦП и входящий в состав измерительного блока.
Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем, клавиатурой и каналами связи USB и USB-host, источника тока, блока измерительных шунтов двух аналого-цифровых преобразователей АЦП-I и АЦП-U. Первый аналого-цифровой преобразователь измеряет падение электрического напряжения на встроенном измерительном шунте для последующего вычисления силы измерительного тока 1изм, а второй - падение электрического напряжения Ux на измеряемом электрическом сопротивлении. Электрическое сопротивление вычисляется в Микро-ЭВМ по результатам измерения силы тока и напряжения по формуле: Rx = Ux / 1изм .
Прибор представляет собой установку, помещённую в пыленепроницаемый корпус. Имеется комплект измерительных кабелей с зажимами «крокодил». Для проверки работоспособности прибора предусмотрено наличие шунта в комплекте поставки. На передней панели находятся гнёзда для подключения токовых и потенциальных контактов; клавиши управления; разъёмы для подключения компьютера внешних носителей информации к прибору через кабель USB и сетевого кабеля прибора; сетевой тумблер с обозначением положения «включено/выключено»; клемма защитного заземления; дисплей; светодиод заряда аккумулятора. Управление прибором возможно как с сенсорного экрана, так и с клавиш на передней панели.

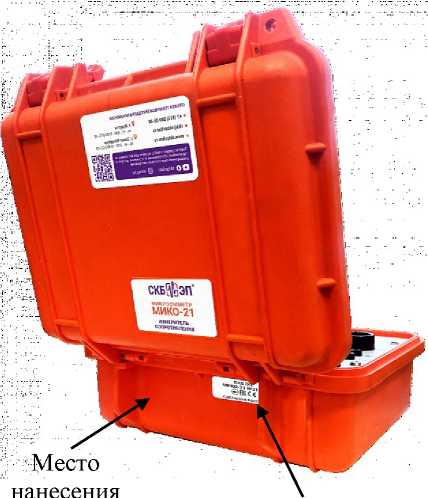

Общий вид прибора с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки в виде наклейки, заводского номера приведены на рисунке 1.
Знак поверки в виде наклейки наносится на прибор. Заводской номер в виде цифробуквенного обозначения, состоящий из трех арабских цифр и буквы латинского алфавита, наносится на прибор методом наклейки.
Место пломбировки
Место нанесения
схвфэп’
знака поверки
Место нанесения
знака утверждения
типа и заводского
номера
Рисунок 1 - Общий вид Микроомметра МИКО-21 с указанием места пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера
Программное обеспечениеПрограммное обеспечение (ПО) прибора встроенное и обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на flash-накопитель.
Конструкция прибора исключает возможность несанкционированного влияния на ПО прибора и измерительную информацию.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик прибора.
USB-порт используется для считывания архива данных с микроомметра на компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Количество разрядов при выводе результата измерений, шт. |
5 | ||
|
Диапазон измерений электрического сопротивления, мкОм:
|
от 0,1 до 2-106 от 1 до 2403 от 0,1 до 2403 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (Sroch) в нормальных условиях эксплуатации, %: | |||
|
Режим измерения |
Поддиапазон, мкОм |
Измерительный ток, А |
SRoch, % |
|
1 |
от 0,1 до 2403 |
200 1) |
±[0,05 + 0,005 • (RK/RX - 1)0’75] |
|
от 1,0 до 10403 |
100 |
±[0,05 + 0,005 • (RK/RX - 1)0'65] | |
|
от 1,0 до 30403 |
50 |
±[0,05 + 0,005 • (RK/RX - 1)0'6] | |
|
от 10 до 200403 |
10 |
±[0,1 + 0,001 •(RK/RX-1)0-7] | |
|
от 100 до 2000403 |
1 |
■|0,1 ■ 0,01 • 1f5| | |
|
2 |
от 1 до 2403 |
200 и 10 |
±[0,1 +0,01 •(tfK/Rx-1)0’8] |
|
3 |
от 0,1 до 2403 |
200 | |
|
от 0,1 до 2403 |
100 | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления (fiRdon) в рабочих условиях эксплуатации, в долях от пределов допускаемой основной относительной погрешности |
±1,5 | ||
|
1) Сила тока может быть снижена при отрицательной температуре окружающей среды RK - конечное значение электрического сопротивления поддиапазона, Ом Rx - измеренное электрическое сопротивление, Ом | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время измерения, с:
|
2,0 от 10 до 30 от 5 до 15 |
|
Продолжительность непрерывной работы без проведения измерений (в нормальных условиях эксплуатации), ч, не менее |
8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Количество1) измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт., не менее
|
2000 400 70 |
|
Время заряда аккумулятора, ч, не более |
2 |
|
Задержка2) автоматического выключения прибора при простое3), мин |
5; 10; 15; 20 |
|
Время выхода прибора на рабочий режим после его хранения при минимально допустимой температуре окружающего воздуха, ч, не более |
4 |
|
Сетевое напряжение электропитания, В:
|
от 90 до 264 от 127 до 370 |
|
Максимальная мощность, потребляемая из сети электропитания, Вт, не более |
60 |
|
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012
|
I III |
|
Габаритные размеры измерительного блока, мм, не более
|
124 246 270 |
|
Масса измерительного блока, кг, не более |
3,3 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Рабочие условия эксплуатации:
|
от - 20 до + 50 от 10 до 95 |
|
Нормальные условия эксплуатации:
|
от +15 до + 25 от 30 до 80 |
| |
наносится на шильдик прибора и на титульный лист формуляра типографским способом.
Лист № 5 Всего листов 6 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
СКБ039.00.00.000 |
1 шт. |
|
Кабель сетевой |
СКБ018.09.00.000 |
1 шт. |
|
Провод заземления |
Провод заземления |
1 шт. |
|
Шунт 75ШСМ М3.75А-0,5 |
1 шт. | |
|
Предохранитель ВП2Б-1В-2А |
2 шт. | |
|
Кабель USB 2.0 A-B |
по заказу | |
|
Комплект измерительных кабелей |
по заказу | |
|
Выносные потенциальные контакты |
по заказу | |
|
Комплект укладочных средств |
СКБ126.06.00.000 |
1 шт. |
|
Руководство по эксплуатации |
СКБ139.00.00.000 РЭ |
1 экз. |
|
Формуляр |
СКБ139.00.00.000 ФО |
1 экз. |
|
«ГСИ. Микроомметры МИКО-21. Методика поверки» |
МП 01-26-2021 |
по заказу |
приведены в разделе 1 документа «МИКРООММЕТР МИКО-21. Руководство по эксплуатации» СКБ 139.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к микроомметрам МИКО-21ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-039-41770454-2015 МИКРООММЕТР МИКО-21. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Юридический адрес: Россия, 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д.1, литера А, помещение 42-Н
Адрес местонахождения: 664033, г. Иркутск, ул. Лермонтова, д. 130, офис 226
Тел. +7 (812) 500-25-48
E-mail: skb@skbpribor.ru
Web-сайт: http://www.skbpribor.ru, httpV/скбэп.рф
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Уникальный номер УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
