№915 от 02.05.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28019
О переоформлении свидетельства об утверждении типа средства измерений № 52210 "Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2 мая 2017 г.
№ 915
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 52210 «Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М» и внесении изменений
в описание типаВо исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Эрис» от 17 января 2017 г. № Эр/000080 и № Эр/000081 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54782-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 52210 «Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54782-13, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED кому выдан: голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «2» мая 2017 г. № 915
Изменения в описание типа на газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС МОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮСМ
Назначение средства измерений
Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе паров нефтепродуктов в воздухе рабочей зоны.
Описание средства измерений
Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М (далее - газоанализаторы) являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия - оптический инфракрасный абсорбционный.
Способ отбора пробы - диффузионный либо принудительный с использованием внешнего побудителя расхода и потокового колпака.
Газоанализатор состоит из оптического датчика и взрывозащищенной распределительной коробки. Газоанализатор обеспечивает передачу измеренного значения посредством унифицированного аналогового выходного сигнала 4-20 мА, цифрового сигнала по интерфейсам RS-485ZModbus, HART, а также включение и выключение исполнительных устройств посредством замыкания и размыкания контактов реле («сухой контакт»).
Для настройки газоанализаторов может использоваться ручной запросчик SHC-1 или персональный компьютер с установленным программным обеспечением "Field Maintenance Software".
Выходными сигналами газоанализаторов являются:
-
- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;
-
- цифровой сигнал, интерфейс RS 485.
Газоанализаторы выпускаются в 2 основных исполнениях:
-
- НС-версия - для измерения углеводородов алкановой группы;
-
- ЕТ-версия - для измерения прочих углеводородов.
Кроме того, по типу используемой распределительной коробки различают:
-
- исполнение А - с распределительной коробкой ССА-01;
-
- исполнение Б - с распределительной коробкой МТ Р306.
По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66/67 по ГОСТ 14254-96.
Общий вид газоанализаторов и место пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Рисунок 1 - Газоанализатор ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М, внешний вид (в комплекте со стандартной защитой от атмосферных воздействий, металлическая клеммная коробка ССА-01)

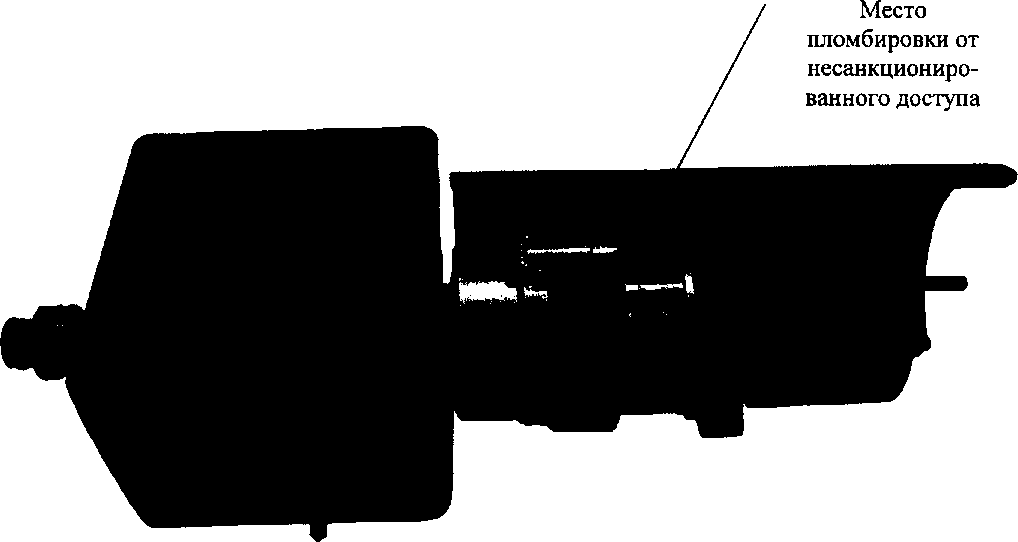

Рисунок 2 - Газоанализатор ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М, внешний вид (в комплекте со стандартной защитой от атмосферных воздействий, пластиковая клеммная коробка МТ Р306)
Программное обеспечение
Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М имеют следующие виды программного обеспечения:
-
1) встроенное;
-
2) автономное;
Встроенное программное обеспечение «Optima + S/W» разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку сигнала первичного измерительного преобразователя;
-
- формирование выходного аналогового (4-20 мА) и цифрового (RS485) сигналов;
-
- диагностику аппаратной и программной частей газоанализатора;
-
- ведение и хранение журнала событий.
Газоанализаторы могут работать с автономным программным обеспечением "Field Maintenance Software" для персонального компьютера под управлением ОС семейства Windows ®.
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Optima + S/W | |
|
Идентификационное наименование ПО |
Optima.hex |
|
Номер версии (идентификационный номер) ПО |
6V2 |
|
Цифровой идентификатор ПО |
<18bb6dd98cf203ee52b5a30ebf2f7cb |
|
Алгоритм расчета цифрового идентификатора ПО |
MD5 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии. | |
Метрологические и технические характеристики
Основные метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Диапазоны измерений довзрывоопасных концентраций определяемых компонентов и пределы допускаемой основной погрешности газоанализаторов
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР2) |
объемной доли, % |
абсолютной |
относительной | |
|
НС-версия | ||||
|
Пары нефтепро- 3) дуктов |
От 0 до 50 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) | ||
|
метан (СН4) |
От 0 до 100 |
От 0 до 4,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
этан (СгНе) |
От 0 до 100 |
От 0 до 2,5 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
довзрывоопасных концентраций, % НКПР2) |
объемной доли, % |
абсолютной |
относительной | |
|
пропан (СзНв) |
От 0 до 100 |
От 0 до 1,7 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
бутан (С4Н10) |
От 0 до 100 |
От 0 до 1,4 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
изобутан (и-С4Ню) |
От 0 до 50 |
От 0 до 0,65 |
±5 % НКПР |
- |
|
пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
±5 % НКПР |
- |
|
гексан (СеНн) |
От 0 до 50 |
От 0 до 0,5 |
±5 % НКПР |
- |
|
пропилен (СзНб) |
ОтО до 100 |
От 0 до 2,0 |
±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
±10% (в диапазоне св. 50 до 100 % НКПР) |
|
метанол (СН3ОН) |
От 0 до 50 |
От 0 до 2,75 |
±5 % НКПР | |
|
ацетон ((СН3)2СО) |
От 0 до 50 |
От 0 до 1,25 |
±5 % НКПР | |
|
этанол (С2Н5ОН) |
От0до50 |
От 0 до 1,55 |
±5 % НКПР | |
|
этилацетат (С4н8о2) |
От 0 до 50 |
От 0 до 1,1 |
±5 % НКПР | |
|
гептан (С7Н16) |
От 0 до 50 |
От 0 до 0,55 |
±5 % НКПР | |
|
октан (CgHig) |
От 0 до 50 |
От 0 до 0,4 |
±5 % НКПР | |
|
децен-1 (С]0Н2о) |
От 0 до 50 |
От 0 до 0,25 |
±5 % НКПР | |
|
ЕТ-версия | ||||
|
этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
±5 % НКПР | |
|
оксид этилена (С2Н4О) |
От 0 до 50 |
От 0 до 1,3 |
±5 % НКПР | |
|
бензол (СбНб) |
От 0 до 50 |
От 0 до 0,60 |
±5 % НКПР |
- |
|
Примечания: Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
и децена-1, в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного типа, для децена-1 -в соответствии с ТУ 2411 -179-05766801 -2014 «Фракция альфа-олефинов Cg, Сю, Ся-ю»;
| ||||
Таблица 3 - Пределы допускаемой погрешности газоанализаторов
|
Температура окружающей и анали-зируемой сред |
Пределы допускаемой погрешности газоанализаторов 1) | |
|
абсолютной, в диапазоне от 0 до 50 % НКПР включ. |
относительной, в диапазоне св. 50 до 100% НКПР 2) | |
|
Св. +15 до +25 °C |
±6 % НКПР |
±12 % |
|
Св. +25 до +55 °C Св. -20 до+15 °C |
±11 %НКПР |
±22 % |
|
Св.+55 до+65 °C Св.-40 до-20 °C |
±16 % НКПР |
±32 % |
|
От -60 до -40 °C |
±22 % НКПР |
±44 % |
|
Примечания: Пределы допускаемой погрешности газоанализаторов приведены для рабочих условий эксплуатации в диапазоне температуры окружающей и анализируемой сред, указанном в таблице, и относительной влажности от 0 до 99 %, при условии введения поправки на изменение атмосферного давления от нормальных условий ((101,3+3,3) кПа) по формуле г п 101’3 р ’ где С( - результат измерений довзрывоопасной концентрации определяемого компонента, %НКПР IIi - показания газоанализатора, % НКПР; Р - значение атмосферного давления при проведении измерений, кПа. 2> Для газоанализаторов с градуировкой по парам нефтепродуктов, изобутану, пентану, гексану, метанолу, ацетону, этанолу, этилацетату, гептану, октану, этилену, оксиду этилена, бензолу, децену-1 пределы допускаемой относительной погрешности в диапазоне св. 50 до 100 % НКПР не нормированы. | ||
Прочие метрологические характеристики газоанализаторов приведены в таблице 4.
Таблица 4
|
Характеристика |
Значение |
|
Пределы допускаемой вариации выходного сигнала газоанализатора: | |
|
- абсолютной, для диапазона от 0 до 50 % НКПР включ., % НКПР |
2,5 |
|
- относительной, для диапазона измерений св. 50 до 100 % НКПР, % |
5,0 |
|
Номинальное время установления выходного сигнала газоанализатора по уровню 0,9 (То,9), с |
10 |
Технические характеристики газоанализаторов приведены в таблице 5.
Таблица 5
|
Характеристика |
Значение |
|
1 |
2 |
|
Время прогрева газоанализатора, мин, не более |
60 |
|
Электрическое питание газоанализатора осуществляется постоянным током напряжением, В |
от 18 до 32 |
|
Номинальное напряжение питания, В |
24 |
|
Потребляемая мощность, В А, не более |
4,5 |
|
1 |
2 |
|
Габаритные размеры газоанализатора, мм, не более: -длина
Примечание - без учета размеров клеммной коробки. |
393,5 139 218 |
|
Масса газоанализатора, кг, не более |
6 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
35 000 |
|
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты:
|
1Ех d op is ИС Т5/Т4 Gb 1Ех d е op is ПС Т5/Т4 Gb |
|
Условия эксплуатации
|
от -60 до +65 от 0 до 99 (без конденсации) от 90 до 110 |
Знак утверждения типа
наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Комплект поставки газоанализатора указан в таблице 6.
Таблица 6
|
Наименование |
Количество |
|
Основной комплект | |
|
Газоанализатор стационарный ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1580-2013 |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Дополнительное оборудование (по заказу) | |
|
Колпак подвода газа |
1 шт. |
|
Пылевой экран |
1 шт. |
|
Калибровочная крышка |
1 шт. |
|
Защита от солнца и осадков |
1 шт. |
|
Ветрозащитный экран |
1 шт. |
|
Потоковый колпак |
1 шт. |
|
Комплект для монтажа датчика в воздуховоде |
1 шт. |
|
Пластина переходника распределительной коробки |
1 шт. |
|
Комплект для удаленного подвода газа |
1 шт. |
|
Комплект проточной камеры подвода газа |
1 шт. |
|
Делитель тока для выхода 4-20 мА |
1 шт. |
|
Оконечное устройство DVC100 |
1 шт. |
|
Ручной запросчик SHC-1 |
1 шт. |
|
Защитное устройство SHC |
1 шт. |
Поверка
осуществляется по документу МП-242-1580-2013 «Г азоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» «04» июля 2013 г, с изменением № 1 от 12.12.2016 г.
Основные средства поверки:
-
- Стандартные образцы газовые смеси состава метан - азот (ГСО 10256-2013), этан - азот (ГСО 10243-2013), пропан - азот (ГСО 10262-2013), бутан - азот (ГСО 10245-2013), пентан -воздух (ГСО 10540-2014), изобутан - азот (ГСО 10332-2013), гексан - воздух (ГСО 10335-2013), метанол - азот (ГСО 10540-2014), этилен - азот (10247-2013), бензол - воздух (10541-2014), оксид этилена - азот (10159-2012) в баллонах под давлением;
-
- рабочий эталон 1-го по ГОСТ 8.578-2014 разряда - комплекс ГГП-1;
-камера климатическая ТХВ-150 3.069.000 ТУ, диапазон поддержания температуры от -60 до +100 °C, точность поддержания температуры ±2 °C; диапазон поддержания относительной влажности от 30 до 99 %, точность поддержания влажности ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ТУ 4215-035-56795556-2013. Газоанализаторы стационарные ЭРИС-ОПТИМА ПЛЮС модели ЭРИС-ОПТИМА ПЛЮС М. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
Адрес: Россия, 617762, Пермский край, г. Чайковский, ул. Промышленная 8/25 ИНН 5920017357
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
