№906 от 02.05.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27984
О переоформлении свидетельства об утверждении типа средства измерений № 45837 "Блоки контроля насосных станций типа БКНС" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2 мая 2017 г.
№ 906
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 45837 «Блоки контроля насосных станций типа БКНС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НПО «ИНТРОТЕСТ» от 9 января 2017 г. № 5/02-1, № 5/02-2 приказываю:
-
1. Внести изменения в описание типа на блоки контроля насосных станций типа БКНС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32663-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 45837 «Блоки контроля насосных станций типа БКНС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 32663-12, в связи с переименованием организации-изготовителя с ЗАО «НПО «ИНТРОТЕСТ», г. Екатеринбург на АО «НПО «ИНТРОТЕСТ», г. Екатеринбург.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
/— —
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17,11.2016 до 17,11.2017
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» мая 2017 г. № 906
Изменения в описание типа на блоки контроля насосных станций типа БКНСОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки контроля насосных станций типа БКНС
Назначение средства измеренийБлоки контроля насосных станций типа БКНС (далее - БКНС) предназначены для измерения параметров выходных сигналов первичных измерительных преобразователей (сила тока для датчиков с выходным унифицированным сигналом постоянного тока, сопротивление постоянному току для термопреобразователей сопротивления, число импульсов и частота их следования для датчиков с выходным числоимпульсным сигналом), а также обработки, хранения, отображения и передачи измерительной информации по стандартной линии связи.
Описание средства измеренийПринцип действия блока контроля насосных станций типа БКНС основан на измерении параметров сигналов, поступающих на его входы от первичных измерительных преобразователей, с последующим вычислением на основе полученных результатов значений контролируемых технологических параметров и выводом на индикатор передней панели результатов измерений и вычисленных значений контролируемых параметров. Назначение и количество входных цепей БКНС, а также перечень контролируемых технологических параметров указаны в таблице 1.
БКНС обеспечивает контроль технологических параметров, сигнализацию, защиту и управление работой электронасосного агрегата типа ЦНС (центробежный насос секционный) или аналогичных.
Режим работы БКНС - непрерывный, круглосуточный. Накапливаемая информация сохраняется в виде архива расчетных значений технологических параметров за каждые два часа последних тридцати суток.
Для вычисления значений контролируемых величин БКНС обеспечивает ввод с клавиатуры передней панели и (или) по каналу связи RS-485 (протокол обмена MODBUS) настроечных параметров: коэффициент преобразования датчика расхода, имп/м3; верхний и нижний пределы диапазона измерений датчика давления, кПа (МПа); тип термопреобразователей сопротивления. Значения настроечных параметров и архива расчетных значений технологических параметров сохраняются в ОЗУ с резервным питанием, обеспечивающим сохранение информации при отключенном питании в течение не менее 30 суток.
БКНС имеет интерфейсный выход RS-485 (протокол обмена MODBUS), который обеспечивает вывод значений контролируемых технологических параметров в промышленную информационную сеть.
БКНС выпускаются в двух модификациях: БКНС-ДНС, БКНС-3, которые имеют одни и те же габаритные размеры и выполнены по модульному принципу, согласно которому конструктивно законченные модули в виде отдельных плат (плата процессора, платы входов и выходов, блок преобразования термопреобразователей сопротивления, блок питания), устанавливаются в соответствующие слоты со стороны задней панели БКНС. Общий вид и схема пломбировки от несанкционированного доступа модификаций БКНС-ДНС и БКНС-3 представлены на рисунках 1, 2 и 3.
Модификации БКНС-ДНС и БКНС-3 имеют одни и те же метрологические характеристики и отличаются номенклатурой отображаемых на передней панели контролируемых технологических параметров.
Таблица 1 - Перечень контролируемых технологических параметров
|
Назначение входа |
Количество |
Наименование контролируемого технологического параметра |
|
Аналоговый вход для подключения датчика с выходным унифицированным сигналом постоянного тока |
7 |
Давление, кПа (МПа) |
|
Аналоговый вход для подключения термопреобразователя сопротивления |
12 |
Температура, °C |
|
Числоимпульсный вход для подключения датчика с выходным дискретным числоимпульсным сигналом |
3 |
|
|
Погрешность измерения указанных параметров должна оцениваться в рамках специально разработанной методики измерений с учетом погрешностей первичных измерительных преобразователей и условий проведения измерений. | ||
В комплект поставки БКНС по требованию заказчика может входить программное обеспечение (ПО) - программа «ASYNC», предназначенная для проверки работоспособности интерфейсного выхода RS-485 при испытаниях и поверке БКНС. Данное ПО обеспечивает ввод настроечных параметров БКНС с компьютера, вывод настроечных и контролируемых технологических параметров на компьютер по интерфейсу RS-485 в соответствии с протоколом MODBUS. Аппаратная защита от несанкционированного доступа в режиме ввода настроечных параметров обеспечивается в БКНС с помощью специальных переключателей, которые находятся внутри опломбированного изготовителем корпуса прибора и не доступны без вскрытия пломб. Уровень защиты ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ASYNC.exe |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
DBEFFF20EB4BFEBB801B4AF156796889 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Рисунок 2 - Общий вид передней панели модификации БКНС-3

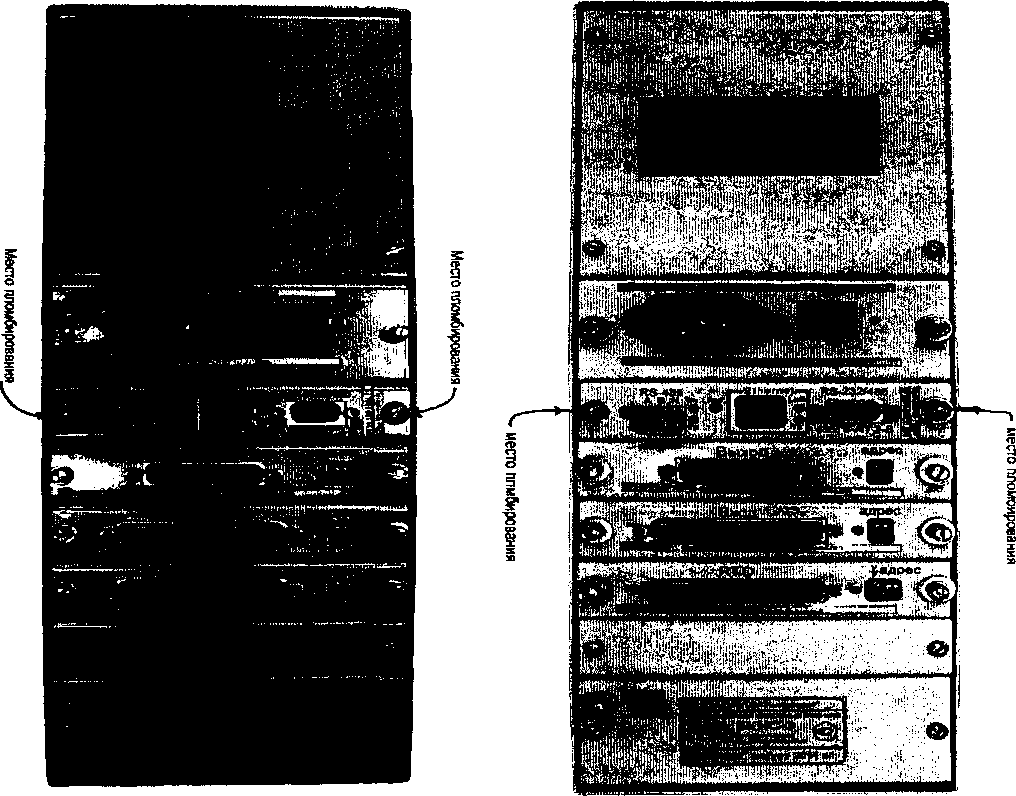

Рисунок 3 - Общий вид задней панели БКНС и схема пломбировки от несанкционированного доступа
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
характеристики | |
|
1 Аналоговый вход для подключения датчика с выходным | |
|
сигналом постоянного тока: | |
|
- диапазоны измерений силы постоянного тока, мА |
от 4 до 20 от 0 до 20 от 0 до 5 |
|
- пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % |
±0,2 |
|
- пределы допускаемой дополнительной приведенной погрешности измерения силы постоянного тока, вызванной изменением температуры окружающего воздуха на каждые 10 °C, % |
±0,1 |
|
Наименование характеристики |
Значение характеристики |
|
2 Аналоговый вход для подключения термопреобразователя сопротивления (ТС) с номинальной статической характеристикой 50М, 100М, Pt 50, Pt 100 по ГОСТ 6651-2009; 50М, 100М с Wioo = 1,426 в части ТС выпущенных по ГОСТ 6651-94 и находящихся в эксплуатации:
|
2-х, 3-х, 4-х проводная от 0 до 100 ±0,2 ±0,1 |
|
3 Числоимпульсный вход:
|
«сухой контакт» от 1 до 400 от 1 до 10000 ±0,1 ±0,1 |
|
4 Пределы допускаемой абсолютной погрешности хода часов реального времени, с/сут |
±4 |
|
5 Диапазоны значений расчетных величин:
Пределы допускаемой погрешности вычисления значений контролируемых технологических параметров, ед. мл. р. |
от 0 до 999999 м3 от 0 до 999,9 м3 от 0 до 999,9 м3/ч от 0 до 9999,99 кПа от 0 до 999,9 МПа ±1 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Нормальные условия эксплуатации:
|
от+15 до+25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -20 до +50 не более 80 при 35 °C от 84,0 до 106,7 |
|
Электропитание от сети переменного тока:
|
от 176 до 253 50 |
|
Потребляемая мощность, В-А, не более |
40 |
|
Габаритные размеры (длина*ширинахвысота), мм, не более |
360x157x223 |
|
Масса, кг, не более |
7 |
|
Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
I |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
наносится на корпус БКНС путем наклейки полимерной пленки с нанесенным типографским способом текстом, а также типографским способом на титульные листы Руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок контроля насосных станций |
БКНС |
1 шт. |
|
Клеммник БКНС. Входа |
42 7601.001.20.000 |
1 шт. |
|
Кабель БКНС. Входа |
42 7601.001.20.100 |
1 шт. |
|
Клеммник БКНС. Выхода |
42 7601.001.21.000 |
1 шт. |
|
Кабель БКНС. Выхода |
42 7601.001.21.100 |
1 шт. |
|
Клеммник БКНС. RTD |
42 7601.001.22.000 |
1 шт. |
|
Кабель БКНС. RTD |
42 7601.001.22.100 |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Программа «ASYNC» на CD-диске * |
ASYNC.EXE |
1 шт. |
|
Блоки контроля насосных станция типа БКНС. Руководство по эксплуатации |
42 7601.001.00.000 РЭ |
1 экз. |
|
ГСИ. Блоки контроля насосных станция типа БКНС. Методика поверки |
МП 03-263-2011 |
1 экз. |
|
Свидетельство об упаковывании |
- |
1 шт. |
|
* Поставляется по заказу потребителя. | ||
осуществляется по документу МП 03-263-2011 "ГСИ. Блоки контроля насосных станция типа БКНС. Методика поверки”, утвержденному ГЦИ СИ ФГУП "УНИИМ" 30.11.2011 г.
Основные средства поверки:
-частотомер электронно-счетный 43-63/1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9084-90;
-мультиметр В7-64/1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16688-97;
-магазин сопротивления Р4831, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6332-77;
-катушка электрического сопротивления Р331, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1162-58;
- приемник навигационный МНП-МЗ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38133-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков контроля насосных станция типа БКНС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам контроля насосных станций типа БКНСГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия”
ТУ 4218-001-20872624-2003 ’’Блоки контроля насосных станций типа БКНС. Технические условия"
ГОСТ 8.129-2013 "ГСИ. Государственная поверочная схема для средств измерений времени и частоты"
ГОСТ 8.022-91 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110'16 до 30 А";
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. №146 "Государственная поверочная схема для средств измерений электрического сопротивления"
ИзготовительАкционерное общество "Научно-производственное объединение "ИНТРОТЕСТ" (АО "НПО "ИНТРОТЕСТ")
ИНН 6661010721
Адрес: 620078, г. Екатеринбург, ул. Студенческая, д. 55
Телефон (факс): (343) 227-05-71, (343) 383-47-49
E-mail: introtest@introtest.com
Web-сайт: www.introtest.com
Испытательный центрФедеральное государственное унитарное предприятие "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")
Адрес: 620000, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (343) 350-26-18, факс (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: www.uniim.ru
Аттестат аккредитации ФГУП "УНИИМ" по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
В части вносимых изменений:
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")
Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон (343) 350-25-83, факс (343) 350-40-81
E-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Аттестат аккредитации ФБУ "УРАЛТЕСТ" по проведению испытаний средств измерений в целях утверждения типа№ 30058-13 от 21.10.2013 г.
