Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» апреля 2017 г. № 677

Изменения в описание типа на блоки коррекции объема газа «ФЛОУТАЗ»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки коррекции объема газа «ФЛОУТАЗ»

Назначение средства измерений

Блоки коррекции объема газа «ФЛОУГАЗ» (далее - блоки) предназначены для приведения рабочего объема природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, других газов к стандартным условиям в зависимости от измеренных значений давления, температуры и вычисленного коэффициента сжимаемости газа.

Описание средства измерений

Принцип действия блока основан на измерении текущих значений давления, температуры, объема газа при рабочих условиях и вычисления по полученной информации с учетом компонентного состава газа объёма и расхода, приведенных к стандартным условиям.

На блоке использованы методы расчета коэффициента сжимаемости:

  • -  природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, AGA-8 (международный стандарт ISO 20765-1:2005);

  • - свободного нефтяного газа, азота, воздуха, углекислого газа, инертных газов с использованием данных ГСССД.

В состав блока входят:

  • - вычислитель микропроцессорный, состав которого входят корпус, микропроцессор, модуль связи, оптопорт, дисплей, клавиатура, автономный источник питания;

  • - интегрированный преобразователь абсолютного (избыточного) давления;

  • - интегрированный преобразователь перепада давления;

  • - интегрированный преобразователь температуры газа;

  • - интегрированный преобразователь температуры окружающей среды;

  • - комплект монтажных частей для установки блока на счетчик газа.

    Приказ Росстандарта №677 от 03.04.2017, https://oei-analitika.ru

Рисунок 1 - Общий вид блока коррекции объема газа «ФЛОУГАЗ».

Вычислитель микропроцессорный представляет собой микроЭВМ, выполненный на базе современной микропроцессорной технологии, позволяющей производить с высокой точностью измерение требуемых параметров, проведение вычислений, а также хранение и вывод информации на внешние устройства.

В качестве дисплея используется жидкокристаллический индикатор, предоставляющий пользователю выводить информацию в доступном для него виде.

Управление работой дисплея просмотр информации и программирование блока коррекции осуществляется с помощью клавиатуры. Обмен с блоком коррекции и его программирование можно также производить с использованием программы «Сервис_ФЛОУГАЗ.ехе», входящей в штатный комплект поставки блока

Электропитание блока осуществляется:

  • - от автономного встроенного источника питания батарейного типа напряжением не более 7,4 В, напряжение холостого хода и ток короткого замыкания источника питания не превышают 7,4 В и 0,07 А, время непрерывной работы блока без замены автономного источника питания - не менее 6 лет;

  • - от внешнего источника питания (вход -220В; 50Гц, выход =9В±10 %, ЮОмА).

В качестве преобразователей температуры газа применяются термопреобразователи сопротивления по ГОСТ 6651-2009. Ток в цепи преобразователей температуры 300-345 мкА, напряжение 0,04 В, выход 10 мВ.

На блоках коррекции применяются преобразователи давления, обеспечивающих измерение абсолютного давления от 0,08 до 10 МПа, избыточного давления от 0 до 10 МПа. Максимальное значение рабочего диапазона измерения давления -1:11.

Преобразователи интегрированы в общую электрическую схему блока, электропитание их осуществляется от общей схемы. Ток в цепи преобразователей давления 300-320 мкА напряжение 1,2-1,5 В, выход 10 мВ.

Обмен блока с внешними устройствами производится по интерфейсу RS-232 и оптическому интерфейсу. Скорость передачи информации по интерфейсу RS-232 не менее 19200 бод, оптическому интерфейсу до 19200 бод. При обмена используется протокол MODBUS- RTU. Обмен с внешними устройствами (компьютером, принтером, модемом, диспетчерской системой) осуществляется без переключения разъемов.

Блок формирует архивы часовых, суточных, месячных значений параметров по учету газа, а также архивы нештатных ситуаций, изменений и т.д. Глубина часового архива не более 20 месяцев, суточного архива не более 60 месяцев, месячного архива не более 2000 месяцев, архивов нештатных ситуаций и изменений не более 4000 и 2000 записей соответственно.

Для передачи информации о стандартном (или рабочем) объеме газа предусмотрен НЧ-выход.

Блоки выпускаются в различных модификациях в зависимости от диапазона измерения давления и перепада давления, типа применяемых преобразователей и вариантов их установки.

На блоке предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений. Программирование блока с использованием клавиатуры или сервисной программы может быть произведено только после вскрытия пломб на крышке корпуса вычислителя и пломбы на переключателе программирования. Дополнительным условием является введение соответствующего пароля. Пломба установлена и на крышке, предотвращающей доступ к электронной плате (к разъемам преобразователей давления, температуры и перепада давления. Все вмешательства в работу блока и произведенные изменения фиксируются в архивах нештатных ситуаций и изменений с указанием времени и даты. Контрольная сумма калибровочных коэффициентов каналов измерения давления и температуры заносится в паспорт комплекса после проведения первичной поверки.

Пломбы защипы

Пломба защипы

переключателя

программирования

(Пломба ОГК]

Пломба защипы переключателя программирования (Пломба ОГК)

Приказ Росстандарта №677 от 03.04.2017, https://oei-analitika.ru

Пломбы защипы корпуса вычислителя (пломба ОГК]

корпуса

вычислителя

(пломба ОГК)

Пломба защипы

Пломба защипы электронной платы (Метрологическая пломба]

электронной планы

(Метрологическая пломба]

Приказ Росстандарта №677 от 03.04.2017, https://oei-analitika.ru

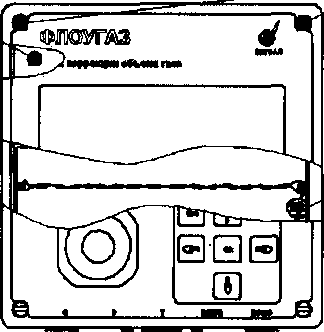

Рисунок 2 - Схема пломбировки блока коррекции объема газа «ФЛОУГАЗ»

Программное обеспечение

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение «ФЛОУГАЗ» хранится в энергозависимой памяти.

Программное обеспечение блоков «ФЛОУГАЗ» разделено на:

  • - метрологически значимую часть;

  • - метрологически незначимую часть;

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

  • - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

  • - программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;

  • - параметры ПО, участвующих в вычислениях и влияющие на результат измерений;

  • - компоненты защищенного интерфейса для обмена данными между «ФЛОУГАЗ» и внешними устройствами.

Идентификационные данные метрологически значимой части программного обеспечения блока приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СЯМИ.00029- 01 12 01

Номер версии (идентификационный номер) ПО

В.0.0.1.2

Цифровой идентификатор ПО

53F0

Алгоритм вычисления цифрового идентификатора

CRC-16

Уровень защиты метрологически значимой части программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2

Наименование параметра

Значение параметра

Диапазон измерений объёма (расхода) в рабочих условиях

Определяется типоразмером счетчика

Диапазон измерений абсолютного (избыточного) давления, МПа

от 0,08 до 10 (от 0 до 10)

Пределы допускаемой относительной погрешности канала измерения давления в рабочем диапазоне измерения давления и при температуре окружающей среды от -40 до +60 °C, %

±0,4

Диапазон измерений температуры газа, °C

от -30 до +60

Пределы допускаемой погрешности канала измерения температуры газа при температуре окружающей среды от минус 40 до плюс 60 °C, %

±0,1

Пределы допускаемой относительной погрешности приведения измеряемого объема газа к стандартным условиям в рабочем диапазоне измерения давления и при температуре окружающей среды от минус 40 до плюс 60 °С,%

±0,5

Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, %

±0,05

Диапазон измерений перепада давления, кПа

от 0 до 40

Пределы допускаемой приведенной к диапазону измерений погрешности канала измерения перепада давления в рабочем диапазоне измерения перепада давления и при температуре окружающей среды от -40 до +60 °С,%

±0,25

Диапазон измерений температуры окружающей среды, °C

от -40 до +60

Пределы допускаемой абсолютной погрешности канала измерения температуры окружающей среды при температуре окружающей среды от минус 40 до плюс 60 °C, °C

±1

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96

IP 66

Маркировка взрывозащиты в соответствии с ГОСТ Р МЭК 600079- 0 -2011 и ГОСТ Р МЭК 600079-11 2010

Ex ib ПС Т4 X

Напряжение источника питания, В:

  • - автономного

  • - внешнего

7,4

9

Условия эксплуатации:

- рабочий диапазон температур окружающего воздуха, °C

от -40 до +60

98

- относительная влажность окружающего воздуха при температуре 35 °C, %

Габаритные размеры, мм, не более

200x100x160

Масса, кг, не более

3

Срок службы автономного источника питания, лет, не менее

6

Средняя наработка на отказ, ч, не менее

60000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на приборную панель комплекса методом плоской фотопечати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений.

Наименование

Обозначение

Количество

Примечание

Блок коррекции объёма газа «ФЛОУГАЗ»

СЯМИ 408843-623 ТУ

1

Руководство по эксплуатации

СЯМИ 408843-623 РЭ

1

Паспорт

СЯМИ 408843-623 ПС

1

Методика поверки

СЯМИ 408843-623 МП

1

Комплект сервисных программ (диск CD-R)

Руководство оператора

СЯМИ. 00030-01 12 01

СЯМИ. 00033-01 34 01

1

1

Термопреобразователь со жгутом Паспорт на термопреобразователь

623-СБ9

1

1

Блоки с не интегрированными преобразователями температуры

Оптический интерфейс

1

Жгут связи RS-232 для обмена с ПК

623-СБ15СП

1

Жгут для модемной связи

623-СБ11

1

По заказу

Жгут для подсоединения принтера

623-СБ12

1

По заказу

Жгут преобразователя расхода

623-СБ7

1

Программное обеспечение для корректировки метрологических характеристик блоков Руководство оператора

СЯМИ.00031-01 12 01

СЯМИ.00034-01 34 01

1

1

По заказу

Программное обеспечение для считывания и хранения информации с удалённых блоков

Руководство оператора

СЯМИ.00032-01 12 01

СЯМИ.00035-01 34 01

1

1

По заказу

Монтажный комплект для установки блока на счетчик газа

1

По заказу

Преобразователь перепада давления с вентильным блоком

1

По заказу

Преобразователь температуры окружающей среды

1

По заказу

Поверка

осуществляется по документу СЯМИ. 408843 - 623 МП «Инструкция. ГСИ. Блоки коррекции объёма газа «ФЛОУГАЗ». Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 12.12.2016 г.

Основные средства поверки:

  • - манометр цифровой (задатчик давления), пределы измерений до 10 МПа, относительная погрешность не более ±0,05 %;

  • - магазин сопротивлений МСР-63 (регистрационный №2042-65), кл.т. 0,05;

  • - генератор импульсов типа Г6-28 (регистрационный №6181 -77), основная погрешность не более ±1 %;

  • - частотомер 43-64/1 (регистрационный №9135-83), основная погрешность не более ±1,5-10'7%;

термостат «Термотест-100» (регистрационный №25777-03), диапазон регулирования температуры от минус 30 до плюс 100°С, нестабильность поддержания установленной температуры ±0,01 °C, неоднородность температурного поля в рабочем объёме термостата ±0,01 °C;

  • - эталонный термометр сопротивления ЭТС-100 (регистрационный № 19916-10), третьего разряда по ГОСТ 8.558-2009 (диапазон измеряемых температур от минус 50 до плюс 419 °C, погрешность не более ±0,015 °C);

  • - барометр-анероид М-67 (регистрационный №3744-73), диапазон измерения от 81130 до 105320 Па, погрешность не более ±106 Па;

  • - гигрометр психрометрический типа ВИТ-1 (регистрационный №42453-09), диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 °C, цена деления шкалы 0,1 °C;

  • - преобразователь сигналов «Теркон» (регистрационный №23245-08), пределы допускаемой основной погрешности измерения сопротивления ±[0,0002+1x10’5хЯи1ие/з ] Ом, напряжения ±[0,0005+5х10‘5х UuiMep ] мВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуем ой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к блокам коррекции объема газа «ФЛОУГАЗ»

ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

СЯМИ.408843 - 623 ТУ Блоки коррекции объема газа «ФЛОУГАЗ». Технические условия.

Изготовитель

Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»)

ИНН 6449042991

Адрес: 413119, г. Энгельс-19, Саратовской обл.

Телефон: +7 (8453) 75-04-72, факс +7 (8453) 75-17-00

E-mail: office@eDOsignal.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, 7А

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт www.vniir.org

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
