УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2021 г. № 1945

Лист № 1 Регистрационный № 25406-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические 2РТ

Резервуары стальные горизонтальные цилиндрические 2РТ (далее - резервуары) являются мерой вместимости и применяются при государственных учетных и торговых операциях со всеми жидкими средами включая нефть и нефтепродукты для их хранения на автозаправочных станциях, складах ГСМ и прочим месторасположением, с подземным или наземным расположением.

Резервуар имеет сварной двухстенный корпус с конусными днищами. К корпусу приварены (при установке) кожуха двух колодцев с крышками, предназначенными для доступа к горловинам резервуара. Корпус резервуара и часть технологического колодца, находящегося в почве, имеют многослойное антикоррозийное покрытие: слой полимернобитумной композиции «Бакрис», слой битума, мешковина, слой битума, мешковина, слой битума.

Межстенное пространство заливается этиленгликолем или тосолом для контроля герметичности корпуса резервуара. В зависимости от региона эксплуатации предполагается заполнять межстенное пространство этиленгликолем с различной плотностью, расширительный бачок оборудуется индивидуальной шкалой на смотровом стекле для правильного его заполнения. Резервуар оснащен линией наполнения, линией выдачи, линией деаэрации, линией обесшламливания, измерительной трубой, трубой откачки жидкости из межстенного пространства и люком для отбора проб.

Резервуар может быть оборудован автоматическими системами сигнализации перелива и контроля герметичности.

Резервуары выпускаются следующих модификаций: 2РТ-10, 2РТ-25, 2РТ-50, 2РТ-75 2РТ-50(25+25), 2РТ-50(30+20), 2РТ-50(35+15), 2РТ-50(40+10), отличающихся номинальной вместимостью и числом камер (одна или две).

Нанесение знака поверки на резервуары не предусмотрено.

Общий вид резервуара показан на рисунке 1.

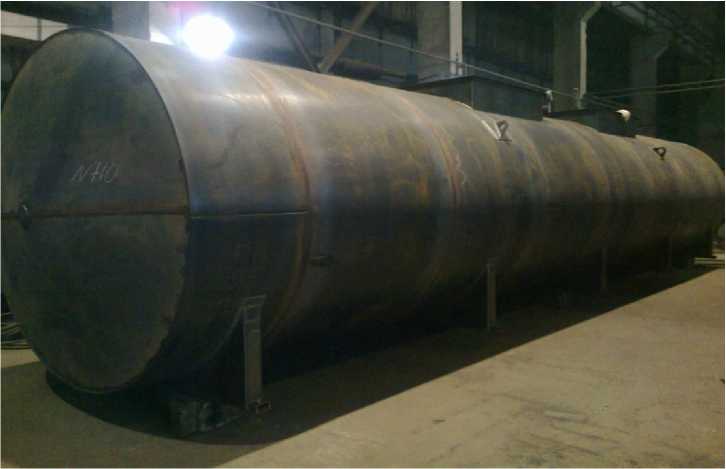

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического 2РТ

Пломбирование резервуаров стальных горизонтальных цилиндрических не предусмотрено.

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Продолжение таблицы 2

наносится на маркировочную табличку резервуара и типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта № 256 от 07 февраля 2018 г.

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

ГОСТ Р 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

ТУ 526535-001-41604849-2007 Резервуары стальные горизонтальные цилиндрические 2РТ. Технические условия

Общество с ограниченной ответственностью «Паритет» (ООО «Паритет»)

ИНН 6027175680

Адрес: 180017, г. Псков, ул. Советская, д. 93А

Телефон (факс): 8 (8112) 66-11-95

E-mail: info@paritet.spb.ru

Web-сайт: www.paritet.spb.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
