№189 от 03.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27324
О переоформлении свидетельства об утверждении типа средства измерений № 30263 "Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ03 февраля 2017г.
№189
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 30263 «Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; ВК-G16T; BK-G25T» и внесении изменений в описание типа
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 14 декабря 2016 г. № 1319 и № 1323 приказываю:
1. Внести изменения в описание типа на счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; ВК-G10T; BK-G16T; BK-G25T, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36709-08, изложив его в новой редакции согласно
приложению к настоящему приказу.
2. Переоформить свидетельство об утверждении типа № 30263 «Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; ВК-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T», зарегистрированное
в Федеральном информационном фонде по обеспечению единства измерений под номером 36709-08, в связи с внесением изменений в методику поверки.
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) оформление и выдачу
обеспечить в соответствии,^ Административным рггпамгнтом свидетельства с описа! ” ' ”
его юридическому лицу иля
4. Контроль за исполн г:
Заместитель Руководителя
ием По^игитгаектр°кер©я'(т5И' подлизи хранится в системе электронного документе©
Сертификат: 61DA1E000300E901C1E»^7 Кому выдан: Голубев Сергей Сергежим/ Действителен: с 17.11.2016 до 17.11Ь|17
< ___Ж
1И.
зэлю.
С .Голубев
L собой.
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «03» февраля 2017 г. № 189
Изменения в описание типа на счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25TОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T;BK-
G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T
Назначение средства измеренийСчетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; BK-G16T; BK-G25T (далее - счетчики), предназначены для измерения прошедшего через них объема газа.
Описание средства измеренийСчетчик состоит из измерительного механизма с температурным компенсатором, корпуса и отсчетного устройства.
Измерительный механизм состоит из двух камер со встроенными мембранами. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через магнитную муфту передается отсчетному устройству.
Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма.
Для дистанционной передачи информации к счетчику может быть подключен датчик импульсов с "герконом" типа IN-Z61, срабатывающим от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.
Счетчики выпускаются в одно и двух штуцерном исполнении в зависимости от заказа.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

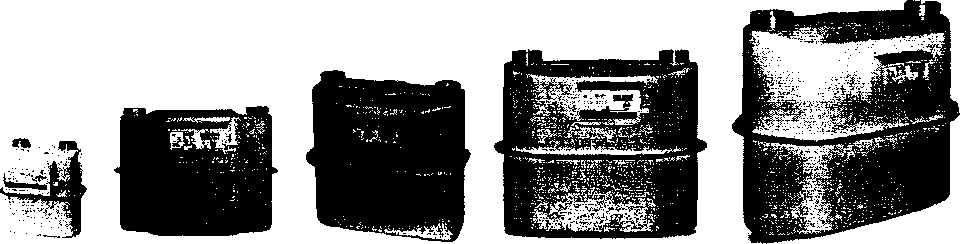

Рисунок 1 - Общий вид счетчиков

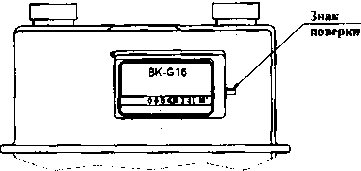

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспеченияотсутствует.
Метрологические и технические характеристики
Таблица 1
|
Характеристики |
ВК- G1,6T |
ВК- G2,5T |
ВК- G4T |
ВК- G6T |
BK-G10T |
ВК-16Т |
ВК-25Т |
|
Расход, м3/ч:
|
0,016 |
4 2,5 0,025 |
6 4 0,04 |
10 6 0,06 |
16 10 0,1 |
25 16 0,16 |
40 25 0,25 |
|
Порог чувствительное ти, м3/ч |
0,0032 |
0,005 |
0,008 |
0,008 |
0,01 |
0,01 |
0,01 |
|
Максимальное рабочее давление, кПа, не более |
50 |
100 | |||||
|
Потеря давления, Па, не более |
200 |
300 | |||||
|
Максимально допустимое давление внутри корпуса, кПа, не более |
100 |
200 | |||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, %: QmHH. — Q < 0,1 Qhom. 0,1QhOM. — Q — Qmjikc. |
±3,0 ±1,5 | ||||||
|
Емкость отсчетного механизма, м3 |
99999 |
999999 | |||||
|
Цена деления младшего разряда, дм3 |
0,2 |
2 | |||||
|
Температура рабочей среды, °C |
от -25 до +40 | ||||||
|
Температура окружающей среды, °C |
от -40 до +55 | ||||
|
Габаритные размеры, мм, не более -высота -длина -ширина |
327 248 163 |
327 205 163 |
405 330 234 |
405 470 231 |
465 509 289 |
|
Масса, кг, не более |
1,8 |
4,3 |
5,7 |
10,6 | |
наносится на циферблат методом печати и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Счетчик газа диафрагменный с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; ВК-G16T; BK-G25T |
1 шт. |
По заказу |
|
Паспорт |
1 экз. | |
|
Упаковка |
1 экз. | |
|
Комплект монтажных частей |
1 экз. |
По заказу |
|
Методика поверки МП 208-017-2016 |
1 экз. |
На партию |
осуществляется по документу МП 208-017-2016 «ГСИ. Счетчики газа диафрагменные BK-G, BK-GT. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.
Основные средства поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений от 0,016 до 40 м3/ч с погрешностью не более ± 0,5 % (регистрационный номер в Федеральном информационном фонде 56748-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу, установленную на корпус отсчетного устройства.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам газа диафрагменным с температурной компенсацией BK-G1,6T; BK-G2,5T; ВК-
G4T;
BK-G6T; BK-G10T; BK-G16T; BK-G25T
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Elster GmbH», Германия
ИзготовительElster GmbH, Германия Steinem Strasse 19-21 55252 Mainz-Kastel Тел.: +49 6134 605 0 Факс: +49 6134 605 390 E-mail: info2@elster.com www.elster.com www.elster-instromet.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел.: (495)437-55-77
Факс: (495) 437-56-66
E-mail: ofTice@vniims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
