Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» февраля 2017 г. №166
Изменения в описание типа на комплексы измерительно-вычислительные «ВЗЛЕТ»ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «ВЗЛЕТ»
Назначение средства измерений
Комплексы измерительно-вычислительные «ВЗЛЕТ» предназначены для одно- и многоканальных измерительных преобразований, сбора измерительной информации, ее обработки, хранения, визуализации и передачи по каналам связи.
Описание средства измерений
Принцип действия комплексов измерительно-вычислительных «ВЗЛЕТ» основан на преобразовании поступающих на входы измерительных сигналов и измерительной информации в соответствующие им значения физических величин, а также вычислении на их основе значений контролируемых параметров.
Комплексы измерительно-вычислительные «ВЗЛЕТ» представляют собой микропроцессорные измерительно-вычислительные устройства блочно-модульного типа. Измерительные блоки (модули) комплексов измерительно-вычислительных «ВЗЛЕТ» выполняют измерительные преобразования сигналов, поступающих от первичных (промежуточных) измерительных преобразователей и/или устройств. Микропроцессорный модуль управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы комплексов параметров, результатов измерений и их вывод на устройства индикации. Комплексы измерительно-вычислительные «ВЗЛЕТ» обеспечивают связь через интерфейсы в стандартах RS232, RS485 (HART), USB, посредством дискретных команд, а также вывод информации в виде токовых и частотно-импульсных выходных сигналов.
Комплексы измерительно-вычислительные «ВЗЛЕТ» выпускаются в следующих исполнениях:
-
- для приема и обработки измерительной информации от электромагнитных расходомеров: ИВК-101, ИВК-102, ИВК-103, ИВК-ППД, ИВК-ТЭР;
-
- для приема и обработки измерительной информации от ультразвуковых расходомеров (уровнемеров): ИВК-516, ИВК-524, ИВК-544, ИВК-546.
Исполнения комплексов измерительно-вычислительных «ВЗЛЕТ» приведены в таблице 1.
|
Таблица |
- Исполнения комплексов измерительно-вычислительных «ВЗЛЕТ» | |||
|
Исполнение |
Тип подключаемых преобразователей расхода (уровня) |
Количество входов | ||
|
интерфейсны X |
частотноимпульсных |
токовых | ||
|
ИВК-101 |
ВЗЛЕТ ЭР, ВЗЛЕТ ТЭР, |
до 8 |
- |
- |
|
ИВК-102 |
ВЗЛЕТ ППД, ВЭПС-СР, ВЭПС-ТИ, ПБ-2, ВСТ, ВМГ, ОСВИ, РУ-2, СВЭМ, ВРТК, РМ-5, ПРЭМ, ТЭМ, SKM, SONOFLO, VA, ETHI, Cosmos WP, UFM |
- |
до 2 |
1 |
|
ИВК-103 |
до 15 |
- |
- | |
|
ивк-ппд |
1 |
- |
- | |
|
ИВК-ТЭР |
1 |
- |
- | |
|
ИВК-516 |
ВЗЛЕТ МР, ВЗЛЕТ УР |
до 4 |
- |
- |
|
ИВК-524 |
до 4 |
- |
- | |
|
ИВК-544 |
до 2 |
- |
- | |
|
ИВК-546 |
до 6 |
- |
- |

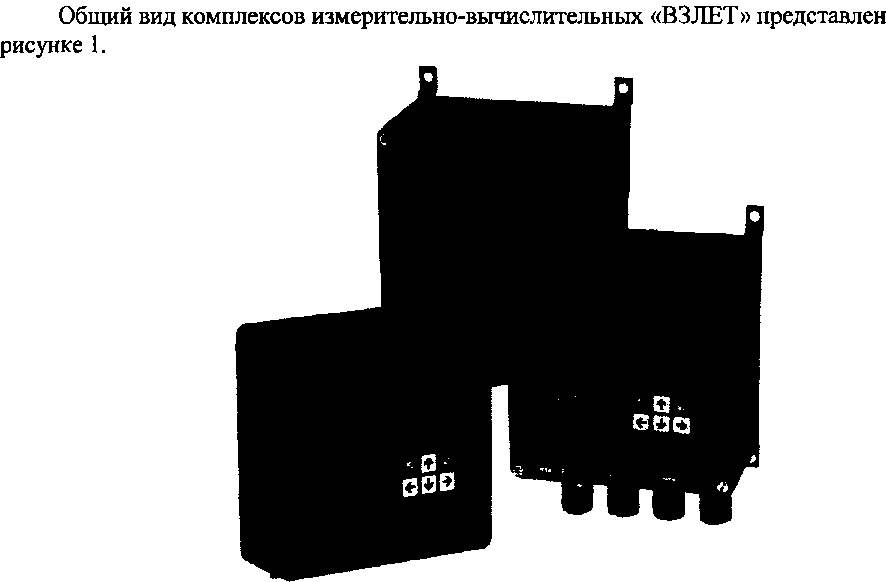

Рисунок 1 - Общий вид комплексов измерительно-вычислительных «ВЗЛЕТ»
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2
-
1 - пломбировочное отверстие;
-
2 - пломба.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов измерительно-вычислительных «ВЗЛЕТ»
Программное обеспечение
Программное обеспечение (ПО) является частью комплексов. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение комплексов не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «высокий» в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Исполнение ИВК-101 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
76.60.02.00 |
|
Цифровой идентификатор |
0х2В86 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-102 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
82.01.91.11 |
|
Цифровой идентификатор |
ОхЗВОВ |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-103 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
76.62.01.01 |
|
Цифровой идентификатор |
0xD7D6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-ППД | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
76.64.00.01 |
|
Цифровой идентификатор |
0x7D34 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-ТЭР | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
76.63.00.01 |
|
Цифровой идентификатор |
ОхВЗбС |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-516 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
53.10.00.12 |
|
Цифровой идентификатор |
0хС295 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-524 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
53.11.00.00 |
|
Цифровой идентификатор |
OxDEAD |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-544 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
53.10.01.01 |
|
Цифровой идентификатор |
0x8F18 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Исполнение ИВК-546 | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ИВК |
|
Номер версии (идентификационный номер) ПО |
53.12.00.00 |
|
Цифровой идентификатор |
0X1F3E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот при измерении частотно-импульсных сигналов, Гц |
от 0 до 3000 |
|
Диапазон измерения сигналов постоянного тока, мА |
от 0 до 5, от 0 до 20 или от 4 до 20 |
|
Пределы допускаемой относительной погрешности при преобразовании измерительного сигнала в виде частоты импульсной последовательности в значение расхода, % |
±0,5 |
|
Пределы допускаемой относительной погрешности при преобразовании измерительного сигнала в виде количества импульсов в значение объема, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при преобразовании поступающего по RS-интерфейсу значения расхода в частоту на импульсно-частотном выходе, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности при преобразовании поступающего по RS-интерфейсу значения расхода в значение постоянного тока на токовом выходе, % |
Г fQ YI L Qn JJ |
|
Пределы допускаемой приведенной погрешности при преобразовании измерительного сигнала в виде сигнала постоянного тока в значение давления, % |
Г (р YI 8Р =+ 0,15 + 0,06 -5--1 уР. ) |
|
Пределы допускаемой относительной погрешности измерения времени наработки в различных режимах, % |
±0,01 |
|
где 8[ - предел допускаемой приведенной погрешности; Qmax - значение расхода, соответствующее максимальному значению токового выходного сигнала, м3/ч; Qn - преобразуемое значение расхода, м3/ч. 5р - предел допускаемой приведенной погрешности; Рв - верхний предел измерения давления, МПа; Ри - измеренное значение давления, МПа. При преобразованиях комплексами сигналов RS-интерфейсов в значение измеряемой величины погрешности не вносятся. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
высота |
90 |
|
ширина |
250 |
|
длина |
165 |
|
Масса, кг, не более |
3 |
|
Группа исполнения по ГОСТ Р 52931-2008: | |
|
климатические условия |
В4 |
|
механические воздействия |
F3 |
|
давление |
Р2 |
|
Напряжение питания постоянного тока, В |
от 18 до 25 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Средняя наработка на отказ, часов |
75 000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевую панель комплекса вычислительно-измерительного «ВЗЛЕТ» методом шелкографии и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный «ВЗЛЕТ» |
В53.00-00.00 |
1 шт. |
|
Источник электропитания |
— |
1 шт. |
|
Комплект монтажных частей |
— |
1 шт. |
|
Паспорт |
В53.00-00.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
В53.00-00.00 РЭ |
1 экз. |
|
Инструкция по поверке |
В53.00-00.00И1 |
1 экз. |
Поверка
осуществляется по документу «Инструкция. ГСИ. Комплексы измерительновычислительные «ВЗЛЕТ». Методика поверки» В53.00-00.00И1, утвержденному ГЦИ СИ ФГУП «ВНИИР» 19 декабря 2011 года.
Основное средства поверки:
-
- мегаомметр М4100/3, ГОСТ 8038-85, напряжение 500 В, кл.1,0;
-
- частотомер электронно-счетный вычислительный 43-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;
-
- магазин сопротивлений Р4831, 2.704.0001 ТУ, диапазон показаний от 0,002 до 110000 Ом, класс точности 0,02/2 х 10‘6;
-
- вольтметр В7-46 И22.710.004 ТУ, диапазон измерения напряжения от 100 нВ до 1000 В, предел допускаемой основной погрешности ± 10,025 + 0,0025 Uk/U | %, где Uk, U -предел измерения и измеряемое значения напряжения соответственно;
-
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, частота следования импульсов от 0,5 до 3000 Гц, пределы допускаемой погрешности при измерении и формировании количества импульсов (частоты) не превышают:± 0,1 %, диапазон измерения постоянного тока от 0 до 25 мА, пределы допускаемой погрешности при измерении и формировании сигналов постоянного тока ±0,15%.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ВЗЛЕТ»
«Комплексы измерительно-вычислительные «ВЗЛЕТ». Технические условия» ТУ 4054-053-44327050-2011 (В53.00-00.00 ТУ).
Изготовитель
Акционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ
Телефон (812) 714-75-32, факс (812) 714-71-38
E-mail: mail@vzljot.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Тел.:(843) 272-70-62, факс: (843) 272-00-32
e-mail: office@vniir.org, сайт: www.vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015
