№1986 от 26.12.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27080
О переоформлении свидетельства об утверждении типа средства измерений № 47163 "Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ26 декабря 2016 г. № 1986
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 47163 «Рабочие эталоны 1-го разряда -источники микропотоков газов и паров ИМ-ВРЗ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «МОНИТОРИНГ» от 21 июля 2016 г. № 2178, от 20 сентября 2016 г. № 2729 и от 6 октября 2016 г. № 2929 приказываю:
-
1. Внести изменения в описание типа на рабочие эталоны 1-го разряда -источники микропотоков газов и паров ИМ-ВРЗ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50363-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 47163 «Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50363-13, в связи с внесением изменений в методику поверки и утверждением интервала между поверками 1 год взамен первичной поверки при вводе в эксплуатацию.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства
с описанием „ типа средства измеренийл Подлинник электронного документа, педписанногоЭП,
шием настоящетоздриказа оставляю з i собой.
и выдачу
его юридическому лицу или
-
4. Контроль заисйодн
Заместитель
)икат: 61DA1E000300E901C1ED чдан: Голубее Сергей Сергеевич ителен: с 17.11.2016 до 17.11.2017
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1986
Изменения в описание типа на рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ
Назначение средства измеренийРабочие эталоны 1 -го разряда - источники микропотоков газов и паров ИМ-ВРЗ (далее -ИМ) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014.
Описание средства измеренийПринцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
ИМ различаются веществом, температурой применения и конструктивным исполнением.
В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ.
Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки или ампулы.

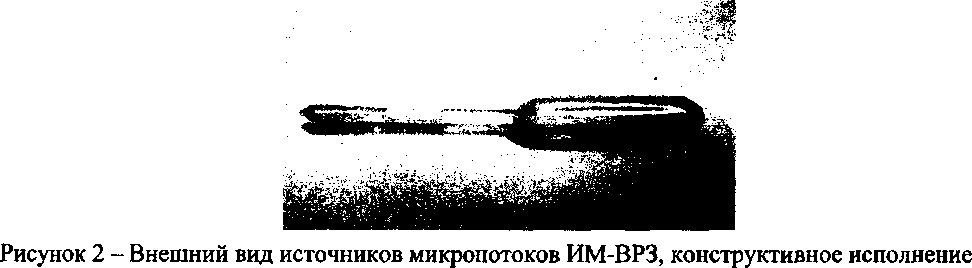

Внешний вид источника представлен на рисунках 1 и 2.
Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.
Рисунок 1 - Внешний вид источников микропотоков ИМ-ВРЗ, конструктивные исполнения Al, А2
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Метрологические и технические характеристики ИМ-ВРЗ приведены в таблицах 1-3. Таблица 1 - Метрологические характеристики ИМ
|
Условное обозначение ИМ-ВРЗ |
Вещество |
Номинальное значение температуры, тн,с° |
Конструктивное исполнение |
Диапазон производительности, GH, мкг/мин |
Температурный коэффициент (а), градус’1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИМ-ВРЗ-1-М-А2 |
Оксид пропилена С3НбО |
40,0 60,0 |
А2 А2 |
от 0,1 до 2 от 2 до 10 |
0,025 |
|
ИМ-ВРЗ-2-М-Б |
Оксид пропилена С3Н6О |
40,0 60,0 |
Б Б |
от 0,1 до 2 от 2 до 10 |
0,025 |
|
ИМ-ВРЗ-3-М-А2 |
Тетраэтилортосиликат (TEOS) CgH2o04Si |
80,0 100,0 120,0 |
А2 А2 А2 |
от 0,2 до 1 от 1 до 5 от 5 до 15 |
0,025 |
|
ИМ-ВРЗ-4-М-Б |
Тетраэтилортосиликат (TEOS) CgH2o04Si |
80,0 100,0 120,0 |
Б Б Б |
от 0,2 до 1 от 1 до 5 от 5 до 15 |
0,025 |
|
ИМ-ВРЗ-5-М-А1 |
Малеиновый ангидрид С4Н2О3 |
80,0 90,0 |
А1 А1 |
от 0,1 до 0,5 от 0,5 до 2,5 |
0,025 |
|
ИМ-ВРЗ-6-М-А2 |
Малеиновый ангидрид С4Н2О3 |
80,0 100,0 120,0 |
А2 А2 А2 |
от 0,2 до 1 от 1 до 3 от 3 до 8 |
0,025 |
|
ИМ-ВРЗ-7-М-А2 |
н-Пропилацетат С5Н10О2 |
80,0 90,0 120,0 |
А2 А2 А2 |
от 1 до 5 от 5 до 10 от 8 до 15 |
0,025 |
|
ИМ-ВРЗ-8-М-Б |
н-Пропилацетат С5Н10О2 |
80,0 90,0 120,0 |
Б Б Б |
от 1 до 5 от 5 до 10 от 8 до 15 |
0,025 |
|
ИМ-ВРЗ-9-О-А1 |
Эпихлоргидрин С3Н5С1О |
100,0 |
А1 |
от 0,1 до 1 |
0,025 |
|
ИМ-ВРЗ-10-М-А2 |
Эпихлоргидрин С3Н5СЮ |
60,0 80,0 100,0 120,0 |
А2 А2 А2 А2 |
от 1 до 5 от 5 до 10 от 10 до 20 от 20 до 30 |
0,025 |
|
ИМ-ВРЗ-11-М-Б |
Эпихлоргидрин C3H5CIO |
60,0 80,0 |
Б Б |
от 1 до 5 от 5 до 10 |
0,025 |
|
100,0 120,0 |
Б Б |
от 10 до 20 от 20 до 30 | |||
|
ИМ-ВРЗ-12-М-А2 |
N,N- диметилацетамид C4H9NO |
100,0 120,0 |
А2 А2 |
от 1 до 3 от 2 до 7 |
0,025 |
|
ИМ-ВРЗ-13-М-Б |
N,N- диметилацетамид С4Н9 NO |
100,0 120,0 |
Б Б |
от 1 до 3 от 2 до 7 |
0,025 |
|
ИМ-ВРЗ-14-М-А2 |
Хлористый бензил С7Н7С1 |
80,0 90,0 100,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 1 от 1 до 3 от 3 до 7 от 7 до 20 |
0,025 |
|
ИМ-ВРЗ-15-М-Б |
Хлористый бензил С7Н7С1 |
80,0 90,0 100,0 120,0 |
Б Б Б Б |
от 0,1 до 1 от 1 до 3 от 3 до 7 от 7 до 20 |
0,025 |
|
ИМ-ВРЗ-16-М-А2 |
1,1,1-трихлорэтан C2H3CI3 |
90,0 100,0 |
Б Б |
от 0,3 до 1 от 1 до 7 |
0,025 |
|
ИМ-ВРЗ-17-М-Б |
1,1,1-трихлорэтан C2H3CI3 |
90,0 100,0 |
Б Б |
от 0,3 до 1 от 1 до 7 |
0,025 |
|
ИМ-ВРЗ-25-М-А1 |
Этилхлорформиат С3Н5СЮ2 |
30,0 35,0 |
А1 А1 |
от 0,1 до 0,5 от 0,5 до 2 |
0,053 |
|
ИМ-ВРЗ-26-М-А2 |
Этилхлорформиат С3Н5СЮ2 |
30,0 35,0 |
А2 А2 |
от 0,5 до 1 от 1 до 5 |
0,053 |
|
ИМ-ВРЗ-24-М-И |
Акриловая кислота С3Н4О2 |
30,0 35,0 |
И И |
от 15 до 30 от 30 до 45 |
0,036 |
|
Примечание: конкретные значения производительности (GH, мкг/мин) приведены в паспорте на ИМ. | |||||
Таблица 2 - Метрологические и технические характеристики
|
Параметр |
Значение |
|
Пределы допускаемой относительной погрешности (5о, %) ИМ (пределы допускаемой относительной погрешности значений производительности (GH, мкг/мин), воспроизводимых источником микропотока) при производительности: GH< 1,0 мкг/мин GH> 1,0 мкг/мин |
±7 ±5 |
|
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более |
±15 |
|
Коэффициент функции влияния температуры на производительность ИМ при (Тн ± 1,0) °C (температурный коэффициент, а, градус"1) |
Указан в таблице 1 |
|
Пределы допускаемой относительной погрешности температурного коэффициента,% |
±10 |
|
Масса, г,не более |
20 |
|
Заполнение ИМ веществом, не менее |
70% от полной вместимости |
|
Содержание основного компонента в веществе для заполнения ИМ, %, не менее |
99,0* |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, не менее |
6000 |
|
Средний срок службы ИМ (интервал времени, в течение которого сохраняются метрологические характеристики ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы), лет |
3 |
|
Примечание: ♦допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, разработанной и аттестованной в соответствии с ГОСТ Р 8.563-2009 и отсутствия в веществе летучих компонентов. | |
Таблица 3 - Габаритные размеры и конструктивные исполнения ИМ
|
Условное обозначение исполнения |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм | ||
|
А1 |
Трубка |
- |
от 15до 135 |
4 | ||
|
А2 |
от 6 до 8 | |||||
|
Б |
Ампула |
-ЕЭ—- |
от 90 до 95 |
10,5 | ||
|
И |
Ампула |
Е>=- |
от 50 до 110 |
от 11 до 14 | ||
|
Примечания:
| ||||||
наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.
Комплектность средства измерений
Комплектность поставки ИМ приведена в таблице 4. Таблица 4 - Комплектность средства измерений
|
Обозначение |
Наименование |
Количество |
|
ИМ-ВРЗ |
Источник микропотоков* |
1 шт. |
|
КТ-02-000-СБ |
Контейнер |
1 шт. |
|
1ПДЕК.418319.008 ПС |
Паспорт |
1 экз. |
|
Свидетельство о поверке |
1 экз. | |
|
Примечание: * исполнение и производительность ИМ определяются при заказе. | ||
осуществляется по документу МП-242-2016-2016 «Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2016 г.
Основные средства поверки:
-
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (ШДЕК.418319.009ТУ) - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 45189-10, в комплекте с источниками микропотоков ИМ - эталонами сравнения по ГОСТ 8.578-2014;
-
- газоанализатор-компаратор, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 (комплекс Б2) или в состав вторичного эталона по ГОСТ 8.578-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рабочим эталонам 1-го разряда - источникам микропотоков газов и паров ИМ-ВРЗГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ШДЕК 418319.008 ТУ Рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Мониторинг»
(ООО «Мониторинг»)
ИНН 7810728739
Адрес: 190013, г, Санкт-Петербург, а/я 113.
Юридический адрес: 196247, Россия, г. Санкт-Петербург, пр. Новоизмайловский дом 67, корп.2, пом. 5Н лит. «А».
Телефон: (812) 251-56-72, факс: (812) 327-97-76
Испытательный центрФедеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
e-mail: info@vniim.ru.
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
