МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1737

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1737

Регистрационный № 51452-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы влажного газа MG101

Назначение средства измерений

Генераторы влажного газа MG101 (далее - генераторы) предназначены для воспроизведения температуры точки росы в газовых смесях.

Описание средства измерений

Принцип действия генератора основан на пропускании осушенного азота через водный сатуратор и последующем смешении насыщенного парами воды газового потока с сухим азотом, для получения более низких значений температуры точки росы в генераторе предусмотрены две ступени разбавления парогазовой смеси сухим азотом. Минимальное значение температуры точки росы после второго разбавления составляет минус 75 °С.

Генератор представляет собой стенд, содержащий регулятор давления, четыре регулируемых ротаметра (расходомеры с вентилями), сатуратор, фильтр, показывающий термометр и выходной вентиль.

Установка значений расхода азота (в условных единицах) в зависимости от требуемой температуры точки росы выполняется в соответствии с градуировочными таблицами.

Исходный азот должен иметь температуру точки росы на 25 °С ниже заданной температуры точки росы в приготавливаемой парогазовой смеси.

Время установления заданного значения температуры точки росы составляет от 30 минут до 2 часов в зависимости от заданной температуры.

Знак поверки наносится на свидетельство о поверке генераторов.

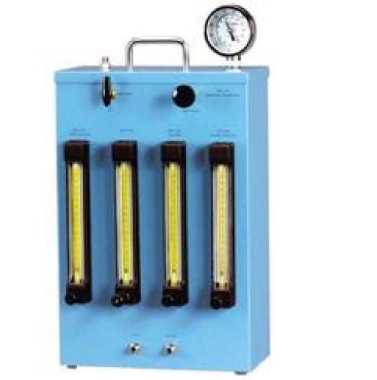

Рис. 1 Внешний вид генератора влажного газа MG101.

Диапазон воспроизведения температуры точки росы, ^оС Пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы, °С

Максимальный расход парогазового потока, дм³ /мин Габаритные размеры, мм, не более

Масса, кг, не более

t - температура окружающей среды, °С.

Условия эксплуатации:

- температура окружающей среды, °С

Знак утверждения типа наносят на лицевую панель прибора методом штемпелевания.

Комплектность средства измерений

Генератор влажного газа MG101 - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Сведения о методиках (методах) измерений

методы измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам влажного газа MG101

ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

Техническая документация фирмы-изготовителя.

Изготовитель

Фирма "Baker Hughes EMEA Unlimited Company", Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland

Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП "ВНИИМС", г. Москва

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77/437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
