Дефектоскопы ультразвуковые УДС2М-35

Дефектоскопы ультразвуковые УДС2М-35 (далее по тексту - дефектоскопы) предназначены для измерений координат залегания дефектов и оценки их параметров по амплитуде отраженных сигналов при контроле материалов, полуфабрикатов, готовых изделий, сварных соединений.

Принцип действия дефектоскопов основан на способности ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий. Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями, которые электрически связаны с ультразвуковыми каналами контроля.

Дефектоскопы состоят из электронного блока и пьезоэлектрических преобразователей.

Дефектоскопы осуществляют контроль материалов и изделий ручными прямыми и наклонными ультразвуковыми преобразователями (ПЭП) эхо-методом, теневым и зеркальным методом при контактном способе ввода УЗК.

Измерения координат залегания дефектов и амплитуд эхо-сигналов от них выполняются автоматически с выводом информации на экран цветного индикатора. При выявлении дефектов в установленных зонах контроля предусмотрена возможность срабатывания звуковой и световой сигнализации.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид средства измерений представлен на рисунке 1.

Конструктивно дефектоскопы представляют собой единый корпус измерительного блока, имеющий автономный источник питания постоянного тока.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа, заводского номера приведены на рисунке 2.

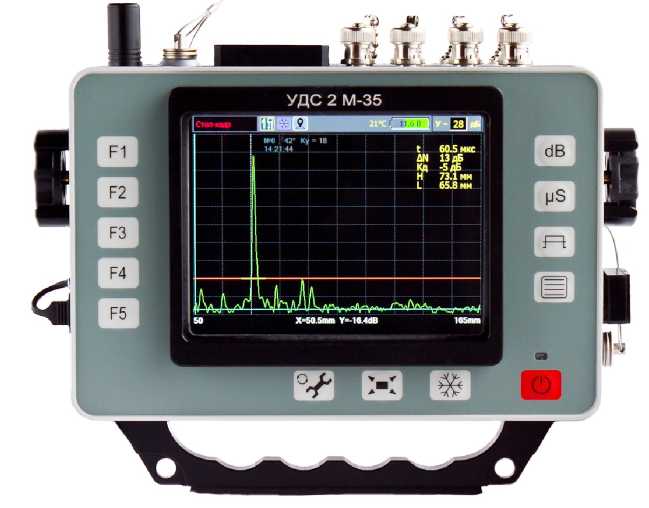

Рисунок 1 - Общий вид дефектоскопа ультразвукового УДС2М-35

Место нанесения пломбировки

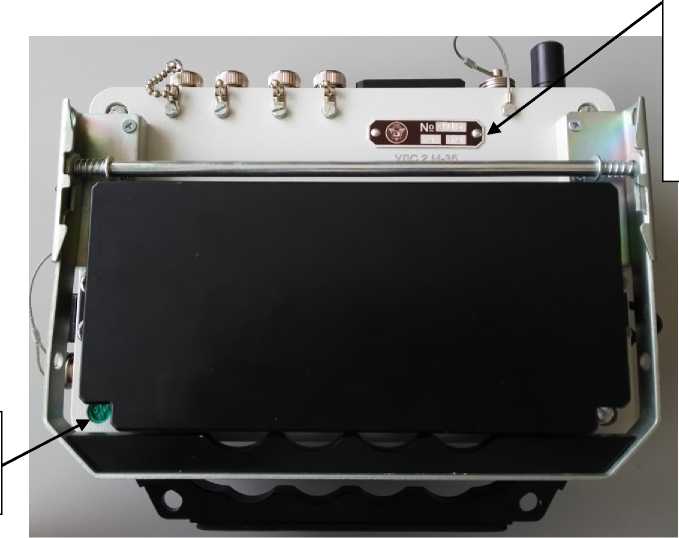

Место нанесения знака утверждения типа, заводского номера

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа, заводского номера

Дефектоскоп предназначен для обнаружения дефектов в рельсах железнодорожного пути (вторичный контроль), сварных стыках, выполненных электроконтактной и алюминотермитной (АЛТС) сваркой, а также для досварочного контроля концевых участков новых и старогодных рельсов перед их сваркой на рельсосварочных предприятиях или в пути. Контролю подлежат рельсы типа Р43, Р50, Р65, Р75, UIC60 и S49.

Программное обеспечение (далее по тексту - ПО), установленное в дефектоскоп выполняет следующие функции:

- устанавливает параметры работы каналов дефектоскопа;

- синхронизирует работу каналов дефектоскопа;

- получает от дефектоскопа результаты измерения;

- выполняет обработку, визуализацию и регистрацию результатов контроля;

- формирование параметров и сохранение до 200 настроек.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на заднюю панель электронного блока дефектоскопа методом наклеивания этикетки и на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

Сведения о методах измерений приведены в разделе 9 руководства по эксплуатации «Дефектоскопы ультразвуковые УДС2М-35. Руководство по эксплуатации 35-1.00.00.00-03 РЭ».

ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

ТУ 26.51.66.121-035-03327411-2016 «Дефектоскопы ультразвуковые УДС2М-35. Технические условия».
