УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» августа 2021 г. № 1584

Лист № 1 Регистрационный № 57039-14 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы углеводородов стационарные HC51M

Газоанализаторы углеводородов стационарные  HC51M предназначены для

непрерывного измерения объемной доли или массовой концентрации метана и общего содержания углеводородов в воздухе в пересчете на метан.

Газоанализаторы углеводородов стационарные HC51M (далее - газоанализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.

Принцип действия газоанализаторов основан на пламенно-ионизационном методе анализа и заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Величина ионизационного тока пропорциональна общему содержанию углеводородов в анализируемой газовой смеси.

Газоанализатор выпускается в 2 исполнениях:

• - HC51M для измерения THC (общего содержания углеводородов);

• - HC51M для измерения THC/CH4/nmHC (общего содержания углеводородов / метана / общего содержания углеводородов за вычетом метана).

Газоанализатор по дополнительному заказу может быть оснащен встроенным генератором нулевого воздуха (каталитическое дожигание углеводородов в анализируемой среде).

Способ забора пробы - принудительный, с помощью встроенного или внешнего (опция) побудителя расхода.

Газоанализатор выполнен одноблочным в металлическом корпусе. На лицевой стороне газоанализатора расположены жидкокристаллический дисплей с подсветкой, главный выключатель и клавиатура с шестью сенсорными клавишами. На задней панели газоанализатора расположены впускные/выпускные штуцеры для подключения газовых линий, а также разъемы для подключения внешних устройств и электрического питания.

Цикл измерения для исполнения THC/CH4/nmHC организован так, что сначала анализируемая среда подается непосредственно в пламенно-ионизационный детектор и производится измерение общего содержания углеводородов, а затем - через каталитический конвертер, в котором проходит окисление углеводородов до диоксида углерода и воды (температура конвертера выбрана так, что недостаточна для окисления метана). Для исполнения THC анализируемая среда подается непосредственно в пламенно-ионизационный детектор.

Газоанализатор имеет выходные сигналы:

• - показания встроенного жидкокристаллического дисплея;

• - 3 программно-конфигурируемых аналоговых выхода (по напряжению 0-1 В, 0-10 В, или токовые 0-20 мА, 4-20 мА);

• - цифровые выходы (последовательный интерфейс RS 232 / RS 422).

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение объемной доли определяемых компонентов в анализируемой среде;

- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;

- усреднение результатов измерений (программируемый интервал от 1 до 9999 мин);

- хранение усредненных результатов измерений в энергонезависимой памяти газоанализатора (последние 1500 средних значений);

- формирование унифицированных выходных аналоговых сигналов;

- формирование выходного цифрового сигнала.

Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-96.

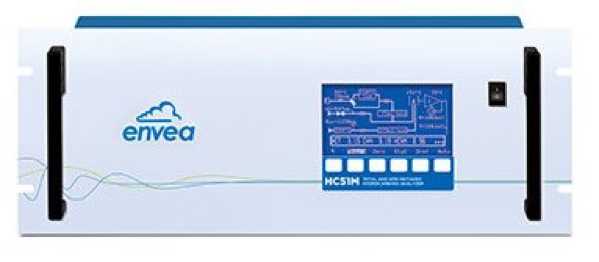

Внешний вид газоанализаторов приведен на рисунке 1.

Рисунок 1 - Газоанализаторы углеводородов стационарные HC51M, внешний вид

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.

Встроенное ПО обеспечивает следующие основные функции:

• - обработку и передачу измерительной информации от первичного измерительного преобразователя;

• - переключение (ручное и автоматическое) диапазонов измерений;

• - отображение результатов измерений на дисплее;

• - усреднение результатов измерений по заданному интервалу времени;

• - хранение результатов измерений в энергонезависимой памяти;

• - формирование выходных аналогового и цифрового сигналов;

• - формирование релейного выходного сигнала;

• - самодиагностику аппаратной части газоанализатора и выдачу сигнализации о неисправностях;

• - корректировку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

• 1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового сигнала;

• 3) непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО отображается на дисплее газоанализатора в разделе меню Configuration, строка вида HC51M v.X.X» (пример для английской версии).

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

• 1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов для измерения объемной доли метана / общего содержания углеводородов

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов для измерения массовой концентрации метана / общего содержания углеводородов

• 2) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.

• 3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10°С равны 0,5 в долях от пределов допускаемой основной погрешности.

• 4) Время прогрева газоанализатора, мин, не более

• 5) Предел допускаемого времени установления показаний Т0,9, с, не более

Примечание - в режиме непрерывного определения общего содержания углеводородов,

без учета транспортного запаздывания.

• 6) Предел допускаемого изменения показаний за 24 ч непрерывной работы, в

долях от пределов допускаемой основной погрешности

• 7) Номинальное напряжение питания переменным током частотой 50 Гц, В

Пределы допускаемого относительного отклонения от номинального значения

напряжения питания ± 10%.

• 8) Потребляемая электрическая мощность, не более, В^А

• 9) Габаритные размеры газоанализатора, мм, не более

- высота

• - ширина

  483

  581

  27

  25 000

  10

  от плюс 10 до плюс 35 до 95 (без конденсации)

  от 84 до 106,7

• - длина

• 10) Масса газоанализатора, кг, не более

• 11) Средняя наработка на отказ, ч

• 12) Средний срок службы, лет

Условия эксплуатации:

• - диапазон температуры окружающей среды, ^oC

• - диапазон относительной влажности окружающей среды при температуре 25 ^oC, %

• - диапазон атмосферного давления, кПа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.

Комплектность средства измерений

Комплект поставки газоанализатора приведен в таблице 4.

Таблица 4

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Газоанализаторы углеводородов стационарные HC51M. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам углеводородов стационарным HC51M

• 1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

• 2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

• 3 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха

• 4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

• 5 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

• 6 Техническая документация фирмы "ENVEA", Франция.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

при выполнении работ по обеспечению безопасных условий и охраны труда; осуществление деятельности в области охраны окружающей среды.
