УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июля 2021 г. № 1520

Лист № 1 Регистрационный № 65683-16 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические MKLogic-500

Назначение средства измерений

Контроллеры программируемые логические MKLogic-500 (далее по тексту -контроллеры) предназначены для измерений унифицированных аналоговых сигналов в виде силы постоянного электрического тока от первичных измерительных преобразователей, а также для преобразований цифровых сигналов в аналоговые сигналы постоянного тока, используемые для регулирования параметров технологического процесса.

Описание средства измерений

Контроллеры состоят из группы модулей. Принцип действия аналоговых модулей основан на преобразовании аналогового сигнала в цифровое представление и наоборот с обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы.

Контроллеры имеют модульную структуру. В состав контроллеров входят центральный процессорный модуль, модули ввода-вывода, интерфейсные модули и модуль питания.

Процессорный модуль обеспечивает централизованный сбор данных от модулей ввода-вывода, обработку и централизованное выполнение алгоритмов контроля и управления механизмами и технологическим оборудованием, а также информационный обмен со смежными системами. Логика работы контроллера определяется пользователем в процессе программирования. При этом поддерживаются языки программирования согласно IEC 61131-3.

Модули контроллеров в пластиковых корпусах устанавливаются на DIN-рейку креплением защелками. Подключение к соседним модулям осуществляется с помощью шинных соединителей, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.

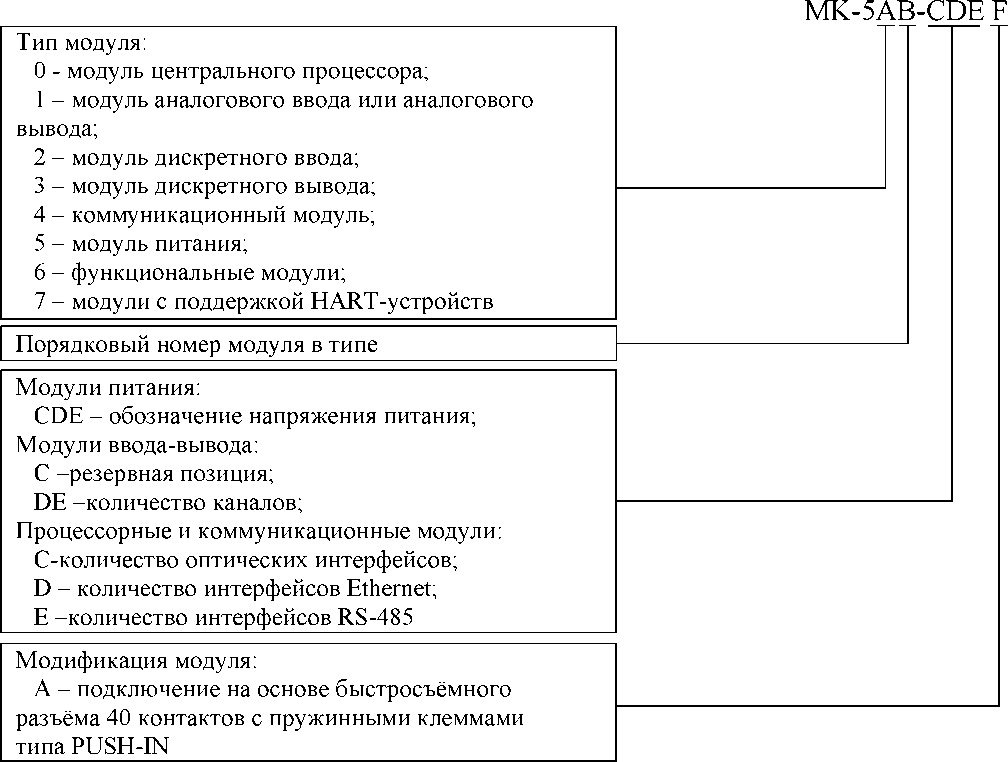

На рисунке 1 представлена расшифровка условного обозначения модулей изделия.

Рисунок 1 - Расшифровка условного обозначения модулей изделия.

Диапазон аналоговых сигналов у модулей аналогового ввода - вывода программно конфигурируемый 0 - 20 мА или 4 - 20 мА.

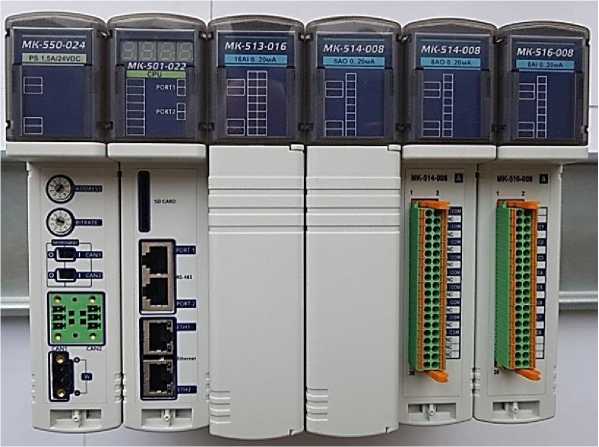

Контроллеры применяются для построения автоматизированных систем управления и регистрации данных при различных объемах измерительной информации и территориальном распределении объектов в различных отраслях промышленности. Внешний вид контроллеров приведен на рисунке 2.

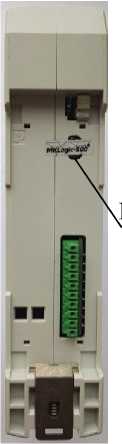

Каждый модуль контроллеров MKLogic-500 пломбируется от несанкционированного доступа наклейкой на производстве. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

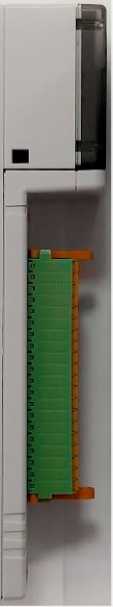

Внешний вид модулей приведен на рисунках 2-9.

Рисунок 2

Место пломбирования

а)

вид

контроллеров;

несанкционированного доступа.

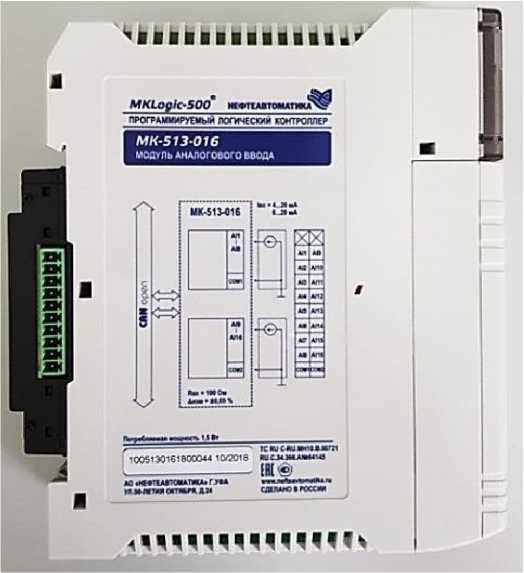

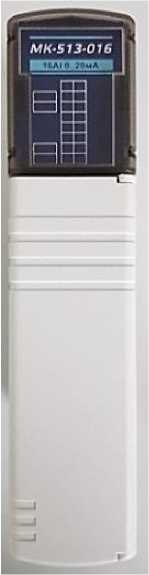

Рисунок 3 - Внешний вид модуля аналогового ввода MK-513-016

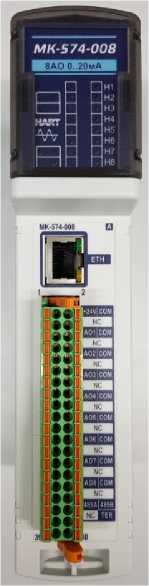

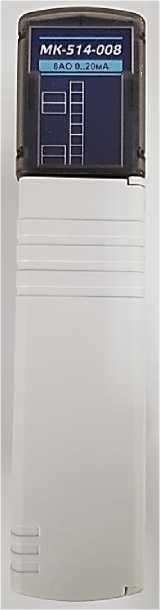

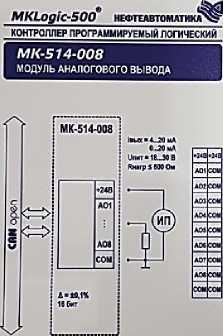

Рисунок 4 - Внешний вид модуля аналогового вывода MK-514-008

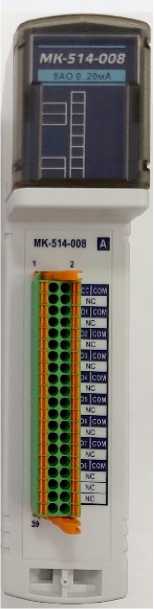

Рисунок 5 - Внешний вид модуля аналогового вывода MK-514-008 А

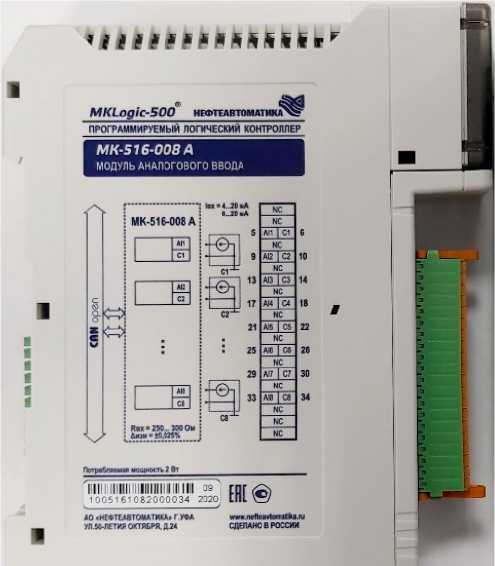

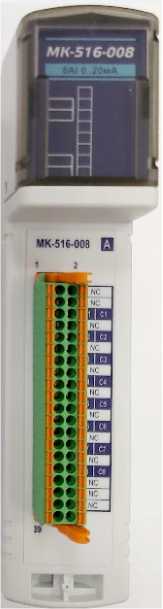

Рисунок 6 - Внешний вид модуля аналогового ввода MK-516-008 А.

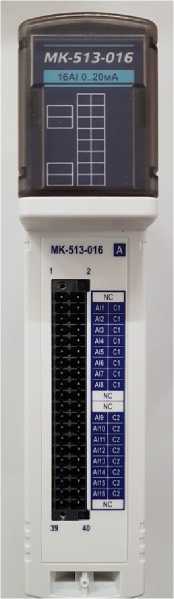

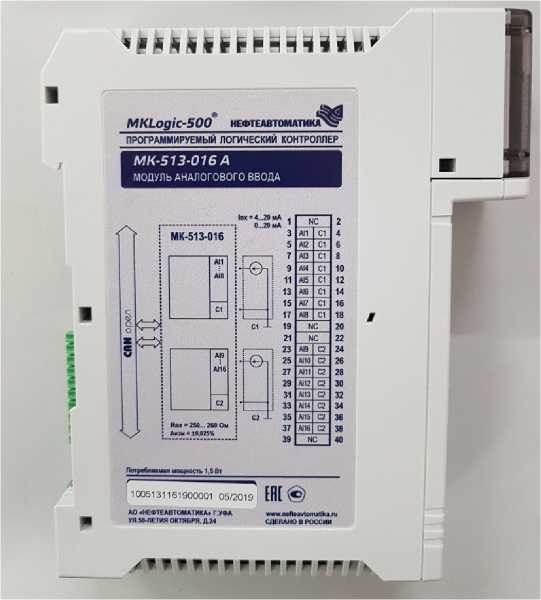

Рисунок 7 - Внешний вид модуля аналогового ввода MK-513-016 А.

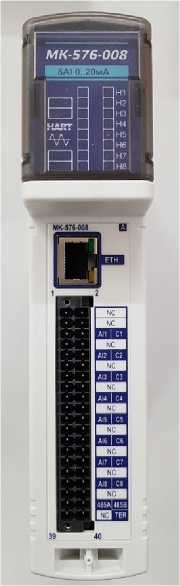

Рисунок 8 - Внешний вид модуля аналогового ввода MK-576-008 А.

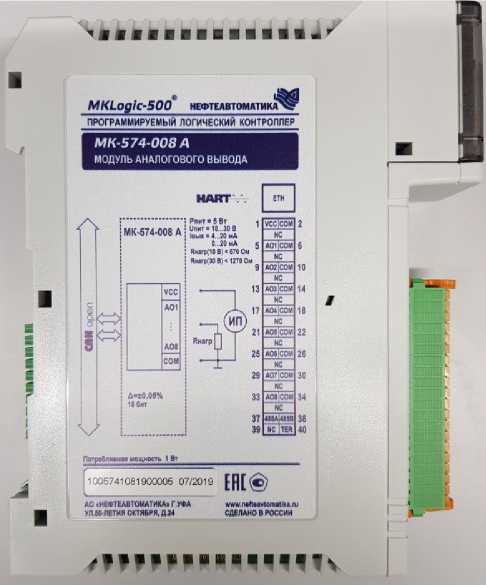

Рисунок 9 - Внешний вид модуля аналогового вывода MK-574-008 А.

Графические элементы на боковой поверхности, панели индикации и передней панели модулей не влияют на технические параметры и функционирование модулей и допускают изменения.

Контроллеры имеют встроенное программное обеспечение, хранящееся в энергонезависимой памяти измерительных модулей. Идентификационные данные ПО контроллеров приведены в таблице 1.

Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, защита от перезаписи и считывания из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры. Прикладное программное обеспечение, разрабатываемое пользователем, не влияет на метрологические характеристики контроллеров.

Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО контроллеров

Продолжение таблицы 1

Основные метрологические характеристики измерительных каналов контроллеров приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики измерительных модулей силы тока

Таблица 3 - Основные технические характеристики контроллеров

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность контроллеров

приведены в разделе «Методика измерения и воспроизведения сигнала» руководство по эксплуатации на программируемый логический контроллер MKLogic-500 КДСА.426471.004 РЭ.

Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим MKLogic-500

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования, методы испытаний;

ТУ 425200-042-00137093-2016 Программируемый логический контроллер MKLogic-500. Технические условия.
