О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1486 от 27.07.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1486
Лист № 1 Регистрационный № 60754-15 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки формирования БФА-09Р
Назначение средства измеренийБлоки формирования БФА-09Р (далее - блоки) предназначены для формирования аналоговых сигналов напряжения, силы постоянного тока и сопротивления.
Описание средства измеренийПринцип действия блоков основан на формировании выходных сигналов, которые принимают заданный уровень опорного напряжения с соответствующим коэффициентом преобразования. Блоки формируют разные типы выходных многоканальных сигналов с выходов: «ДПЗ», «HC(U)», «HC(I)», «ТП», «ТС». Узел формирования опорного напряжения находится под управлением внешнего компьютера, который задает уровни напряжений с выхода встроенного в блок цифро-аналогового преобразователя.
Блоки предназначены для проведения метрологических проверок, используются в качестве задатчика многоканальных выходных аналоговых сигналов по току, напряжению и сопротивлению.
Блоки формирования БФА-09Р пломбируются от несанкционированного доступа путем нанесения наклеек на правую и левую боковые панели.
Нанесение знака поверки на блок не предусмотрено.
Заводские номера наносятся на заводской шильдик задней панели прибора методом гравировки, обеспечивающим его прочтение и сохранность в процессе эксплуатации.

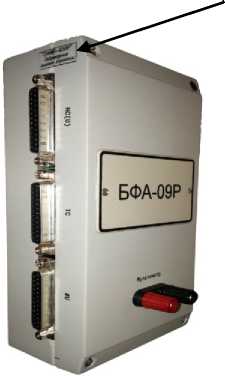

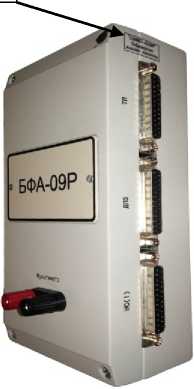

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места
пломбировки
Рисунок 1 - Общий вид блока и схема пломбировки от несанкционированного вмешательства
Программное обеспечениеУправление настройками и параметрами режима работы блоков, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Защита программы управления блоков формирования БФА-09Р и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения блоков формирования представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
643.08624243.00322-01 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Тип сигнала |
Обозначение разъема |
Количество каналов |
Диапазон опорного сигнала |
Диапазон выходного параметра |
Коэффициент преобразования опорного напряжения |
Пределы допускаемой приведенной погрешности преобразования от значения выходного параметра, % |
|
Нормированные сигналы напряжения |
HC(U) |
8 |
от -10 до +10 В |
от -10 до +10 В |
Ки = 1 | |
|
Напряжение низкого уровня |
ТП |
8 |
от 0 до +10 В |
от 0 до +20 мВ |
Ктп = 500 |
± 0,01 |
|
Токи низкого уровня |
ДПЗ |
14 |
от -10 до +10 В |
от -10 до +10 мкА |
Кдпз = 106 | |
|
Токи нормированного уровня |
HC(I) |
8 |
от 0 до +2 В |
от 0 до +20 мА |
К = 100 |
Продолжение таблицы 2
|
Сопротивление |
ТС |
4 |
выходные значения сопротивлений, Ом |
Пределы допускаемой приведенной погрешности воспроизведения сопротивления от выходного значения, % |
|
50, 100, 150, 200, 250 |
± 0,01 | |||
|
где: коэффициент преобразования опорного напряжения в нормированный u выходной сигнал напряжения HC (U); коэффициент преобразования опорного напряжения в выходной сигнал Ктп - напряжения низкого уровня ТП; коэффициент преобразования опорного напряжения в выходной сигнал тока Кдпз- низкого уровня ДПЗ; коэффициент преобразования опорного напряжения в нормированный Ki - выходной сигнал тока HC (I). | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
200х100х60 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации:
|
от +10 до +35 80 |
наносится на титульный лист паспорта, руководства по эксплуатации методом печати и на блок методом наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок формирования БФА-09Р |
КУМП.468171.001 |
1 шт. |
|
Ведомость инструментов и принадлежностей |
КУМП.468171.001 ЗИ |
1 экз. |
|
Комплект инструментов и принадлежностей согласно ведомости КУМП.468171.001 ЗИ |
___ |
1 комплект |
|
Ведомость эксплуатационных документов |
КУМП.468171.001 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов согласно ведомости КУМП.468171.001 ВЭ |
___ |
1 комплект |
|
«Руководство оператора» 643.08624243.00322 01 34 01 |
___ |
1 экз. |
приведены в разделе 3 «Автономное управление» руководства по эксплуатации КУМП.468171.001 РЭ.
Нормативные и технические документы, устанавливающие требования к блокам формирования БФА-09РПриказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А
КУМП.468171.001 ТУ Блок формирования БФА-09Р. Технические условия
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1486
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Блоки формирования |
БФА-09Р |
60754-15 |
Акционерное общество «Научнопроизводственный комплекс «ЭЛАРА» имени Г.А.Ильенко (АО «ЭЛАРА»), г. Чебоксары |
МП-083/551- 2015 |
РТ-МП-57- 551-2021 |
АО «ЭЛАРА», г. Чебоксары |
ФГУП "Ростест-Москва", г. Москва |
