О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставляю засобой. Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1311

Лист № 1 Регистрационный № 72234-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры неразрушающего контроля GE ET

Меры неразрушающего контроля GE ET (далее «меры») предназначены для хранения и передачи единицы длины при проведении поверки и калибровки дефектоскопов вихретоковых.

Принцип действия мер основан на имитации дефектов различных размеров и формы, выявляемых на рабочих деталях и изделиях вихретоковыми методами. Конструктивно меры являются деталями простой формы с искусственными дефектами (прорези, отверстия), имитирующими различные геометрические размеры. Меры изготавливаются из стали, титана, алюминия, пластика.

Меры могут поставляться в комплекте или по отдельности.

Меры выпускаются в следующих модификациях, которые отличаются материалом и геометрическими параметрами искусственных дефектов.

Меры 640-050-000 изготавливаются в виде параллелепипеда из стали с тремя дефектами в виде прорезей разной глубины, нанесенных на одной из граней вдоль меньшей стороны. На параллелепипеде закреплены меры толщины зазора - четыре плоские пластины из пластика.

Меры 640-050-001, 640-050-002, 640-050-003, 29А047, 29А049, 29А120 изготавливаются в виде параллелепипеда из стали, алюминия или титана с тремя дефектами в виде прорезей разной глубины, нанесенных на одной их граней вдоль меньшей стороны.

Мера 33AT016V изготавливается в виде параллелепипеда из алюминия с четырьмя глухими отверстиями и одним сквозным отверстием одинакового диаметра. Конструктивно мера состоит из трех спаянных параллелепипедов, зазор между которыми имитирует продольные и поперечные прорези в отверстиях.

Набор мер 33А048/1 состоит из трех прямоугольных пластин из алюминия и/или стали разной толщины, имитирующих толщину зазора.

Набор мер 33А048/2 состоит из трех прямоугольных пластин из пластика разной толщины, имитирующих толщину зазора.

Набор мер 33А048/3 состоит из четырех прямоугольных пластин из алюминия с искусственными дефектами в виде плоскодонных отверстий и прорезей (сквозных и поверхностных).

Общий вид мер представлен на рисунке 1.

в

^д

Рисунок 1 - Общий вид мер

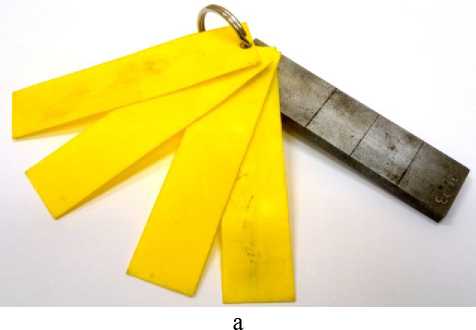

а - мера 640-050-000 (дефекты в виде прорезей и имитирующие толщину зазора);

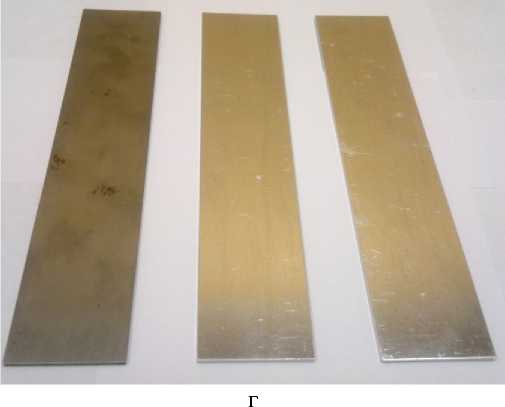

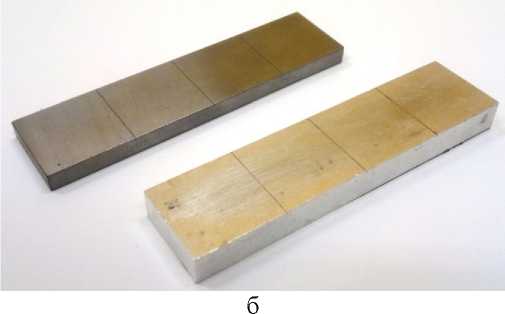

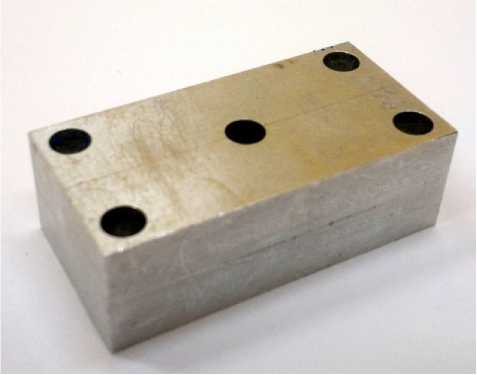

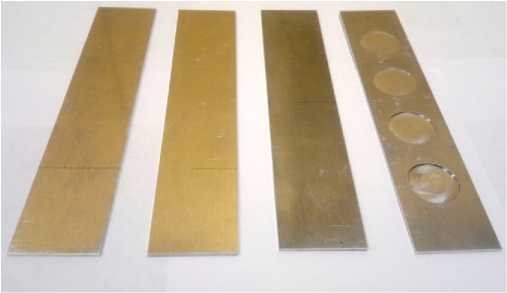

б - меры 640-050-001, 640-050-002, 640-050-003, 29А047, 29А049, 29А120 (дефекты в виде прорезей), в - мера 33AT016V (дефекты в виде отверстий и прорезей в отверстиях); г - набор мер 33А048/1 (имитирующие толщину зазора); д - набор мер 33А048/2 (имитирующие толщину зазора); е - набор мер 33А048/3 (дефекты в виде плоскодонных отверстий и прорезей)

е

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики мер 640-050-000

Таблица 2 - Технические характеристики мер 640-050-000

Таблица 3 - Метрологические характеристики мер 640-050-001, 640-050-002, 29А047, 29А049

Таблица 4 - Технические характеристики мер 640-050-001, 640-050-002, 29А047, 29А049

Таблица 5 - Метрологические характеристики мер 640-050-003, 29А120

Таблица 6 - Технические характеристики мер 640-050-003, 29А120

Таблица 7 - Метрологические характеристики мер 33AT016V

Таблица 8 - Технические характеристики мер 33AT016V

Таблица 9 - Метрологические характеристики мер из наборов 33А048/1, 33А048/2

Таблица 10 - Метрологические характеристики мер из набора 33А048/3

Таблица 11 - Технические характеристики мер из наборов 33А048/1, 33А048/2, 33А048/3

Таблица 12 - Дополнительные технические характеристики мер

наносится на титульный лист паспорта типографским способом.

Комплектность мер представлена в таблице 13.

Таблица 13 - Комплектность мер

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Лист № 6

Всего листов 7

Техническая документация фирмы «GE Sensing & Inspection (Changzhou) Co., Ltd» (КНР)
