МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части изменения кода идентификации производства утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  и с п ол1/ением настоящего приказа оставляю засобой.

  Подлинник электронного документа, подписанного ЭП,

• 4. Контроль за

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действигелен: с 29.12.2020 до 29.12.2021

\_____—______

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1308

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о коде идентификации производства

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1308

Лист № 1 Регистрационный № 58356-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные МГА-1000

Спектрометры атомно-абсорбционные МГА-1000 (в дальнейшем - спектрометры) предназначены для измерений содержания различных элементов в водных растворах, пробах пищевых продуктов и продовольственного сырья, в атмосферном воздухе, почвах атомноабсорбционным методом с электротермической атомизацией.

Принцип действия спектрометров основан на измерении поглощении свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, возникающего при атомизации пробы в графитовой кювете. Для автоматической коррекции неселективного поглощения использован метод Зеемановской модуляционной поляризационной спектрометрии с высокочастотной модуляцией.

Спектрометры представляют собой автоматизированные лабораторные приборы периодического действия, выполненные конструктивно в виде единого блока. Спектрометры состоят из источника резонансного излучения (лампы с полым катодом или высокочастотные лампы), элементов поляризационно-модуляционной оптической системы, атомизатора, основной частью которого является графитовая кювета, монохроматора, приемника излучения (фотоумножителя) и системы обработки сигнала, поступающего с фотоумножителя. Графитовая кювета располагается в воздушном зазоре между полюсниками постоянного магнита, линии магнитной индукции которого перпендикулярны оптической оси спектрометра. Дозирование жидкой пробы в графитовую кювету спектрометров производится при помощи автосемплера или вручную при помощи микродозаторов переменного объема.

Модулированное по поляризации на частоте 50 кГц излучение от резонансного источника поступает в атомизатор, где горизонтальная составляющая поляризации, параллельная линиям постоянного магнитного поля, поглощается атомами определяемого элемента, молекулами и аэрозолями, возникающими при импульсной атомизации пробы, в то время как вертикальная составляющая, перпендикулярная линиям постоянного магнитного поля, поглощается только молекулами и аэрозолями. В результате возникает разностный сигнал с частотой 50 кГц, пропорциональный концентрации атомов элемента.

Дополнительно в оптической схеме формируется опорный сигнал на частоте 100 кГц, пропорциональный интенсивности резонансного излучения источника, который позволяет скорректировать временные флуктуации оптической схемы, источника излучения и измерительной схемы.

В результате обработки сформированных сигналов возникает аналитический сигнал спектрометра - интегральная абсорбция, который используется для расчета содержания элемента в пробе при помощи предварительно установленной градуировочной характеристики.

Управление работой спектрометров, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения.

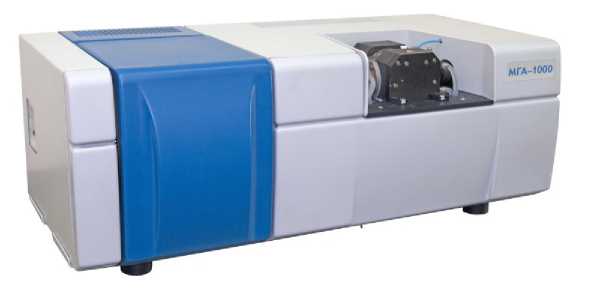

Внешний вид спектрометров представлен на рис.1.

Рис.1 - Внешний вид спектрометров атомно-абсорбционных МГА-1000

Спектрометры оснащены автономным программным обеспечением (ПО) для управляющего компьютера, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные.

К метрологически значимой части ПО относится динамически подключаемая библиотека Metrology.dll. Метрологически значимая часть ПО выполняет следующие функции:

• - сбор и обработка данных, поступающих с приемника излучения спектрометра;

• - создание и хранение файлов методов измерений и файлов измерений;

• - градуировка спектрометра и вычисление результатов измерений;

• - сохранение результатов измерений на жестком диске персонального компьютера;

• - создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Знак утверждения типа наносится на лицевую панель корпуса спектрометров и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

ГОСТ EN 14083-2013 Продукты пищевые. Определение следовых элементов. Определение свинца, кадмия, хрома и молибдена с помощью атомно-абсорбционной спектрометрии с атомизацией в графитовой печи с предварительной минерализацией пробы при повышенном давлении

ГОСТ 31707-2012 Продукты пищевые. Определение следовых элементов. Определение общего мышьяка и селена методом атомно-абсорбционной спектрометрии с генерацией гидридов с предварительной минерализацией пробы под давлением

ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной спектрометрии

ГОСТ Р 55447-2013 Корма, комбикорма, комбикормовое сырье. Определение содержания кадмия, свинца, мышьяка, ртути, хрома, олова методом атомно-абсорбционной спектроскопии.

ТУ 4434-100-79767644-2014 «Спектрометры атомно-абсорбционные МГА-1000. Технические условия».

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
