МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

______25 июня 2021 г.

1108

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое

к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(                            Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Руководитель

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

А.П.Шалаев

Сертификат: O15E36DOOOEAAB18AD4D7A06289A6DC8O7 Кому выдан: Шалаев Антон Павлович

Действителен: с 30.06.2020 до 30.06.2021




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июня 2021 г. № 1108

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистраци -онный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляе

мый изготовит

ель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Осциллографы цифровые запоминающие

С8-205/2, С8-205/4

64767-16

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), Московская обл., Солнечногорский р-н, рабочий поселок Менделеево

МГФК.411161.

002 МП

651-20-084

МП

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»), Московская обл., Солнечногорский р-н, рабочий поселок Менделеево

ФГУП

«ВНИИФТРИ»,

Московская обл., Солнечногорский р-н, рабочий поселок

Менделеево




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» июня 2021 г. № 1108

Лист № 1

Всего листов 5

Регистрационный № 64767-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые запоминающие C8-205/2, С8-205/4

Назначение средства измерений

Осциллографы цифровые запоминающие C8-205/2, С8-205/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Описание средства измерений

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране.

Конструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.

Осциллографы выпускаются в двух модификациях C8-205/2 и С8-205/4, которые отличаются друг от друга количеством входных каналов.

Осциллографы могут иметь имеют опции, приведенные в таблице 1.

Таблица 1 - Опции

Обозначение опции

Функция

С8-В1

Логический пробник

С8-В10

Интерфейс GPIB

С8-К1

Интерфейс PC/SPI

С8-К2

Интерфейс UART/RS232

С8-К3

Интерфейс CAN/LIN

С8-К5

Интерфейс PS (аудио)

С8-К6

Интерфейс MIL.1553

С8-К7

Интерфейс ARINC 429

С8-К15

Архивная и сегментированная память

С8-К18

Анализ спектра

С8-К31

Анализ параметров электропитания

С8-К32

Цифровой вольтметр (ЦВМ, DVM)

Общий вид осциллографов с указанием места нанесения знака утверждения типа и обозначением места нанесения знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 4.

Приказ Росстандарта №1108 от 25.06.2021, https://oei-analitika.ru

Место нанесения знака поверки

Место нанесения знака утверждения

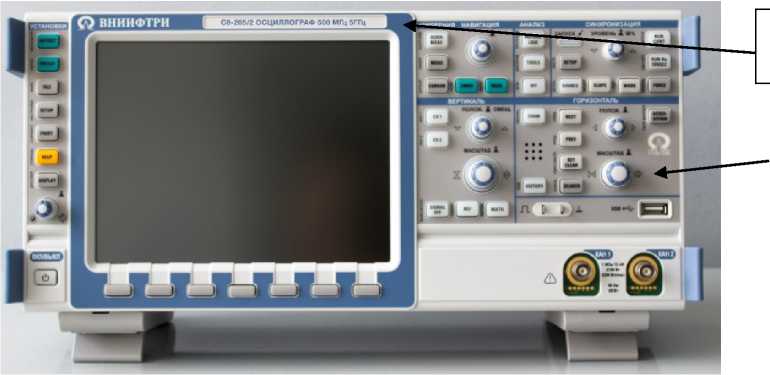

Рисунок 1 - Общий вид осциллографов C8-205/2 (лицевая панель)

Приказ Росстандарта №1108 от 25.06.2021, https://oei-analitika.ru

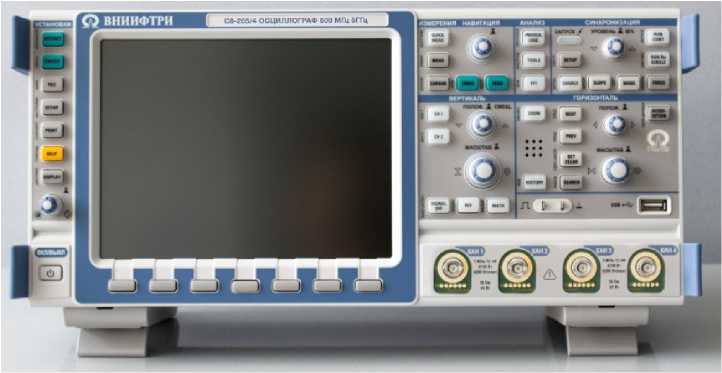

Рисунок 2 - Общий вид осциллографов C8-205/4 (лицевая панель)

Приказ Росстандарта №1108 от 25.06.2021, https://oei-analitika.ru

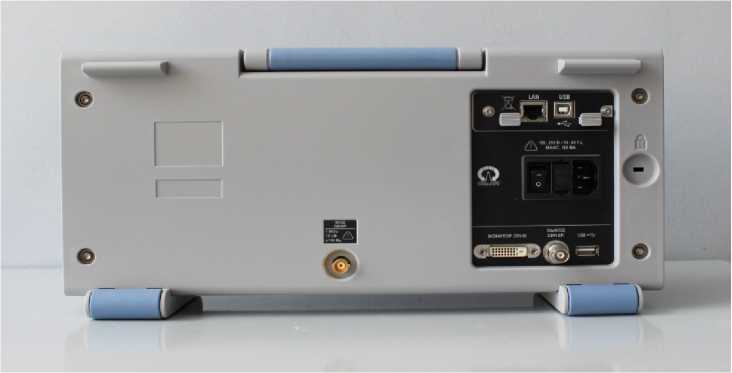

Рисунок 3 - Общий вид задней панели осциллографов

Приказ Росстандарта №1108 от 25.06.2021, https://oei-analitika.ru

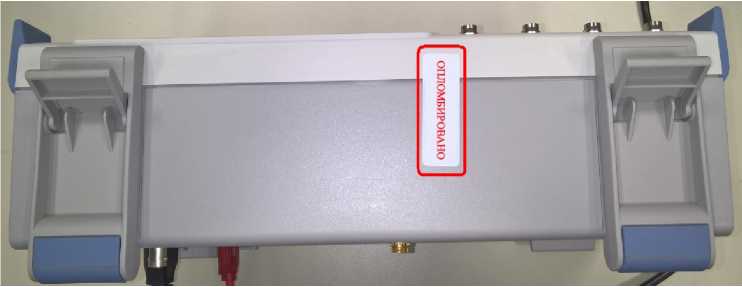

Рисунок 4 - Схема пломбировки от несанкционированного доступа (вид снизу)

Знак поверки наносится на лицевую часть осциллографов.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) осциллографов выполняет функции: выбор режимов работы, управление работой, вывод и отображение информации и результатов измерений.

ПО осциллографов отдельно не функционирует. Конструкция осциллографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Наименование ПО

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

05.811-02.500-03.800

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3 - Метрологические и технические характеристики

Наименование характеристики

Значение

Число каналов

С8-205/2

2

С8-205/4

4

Полоса пропускания, МГц

500

Диапазон установки коэффициента развертки, с/дел

от V10-9 до 500

Минимальный уровень синхронизации от входов каналов осциллографов, деления, не более

-при коэффициенте отклонения

откл) от 10 мВ/дел и выше

0,8

-при Коткл 2 мВ/дел и 5 мВ/дел

1,5

-при Коткл от 1мВ/дел

2

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±3,5-10-6

Диапазон установки   Коткл,

входное сопротивление 50 Ом

от 1 до 1-103

мВ/дел

входное сопротивление 1 МОм

от 1 до 1-104

Пределы допускаемой относи-

при Коткл 10 мВ/дел и выше

±1,5

тельной погрешности установки коэффициента отклонения бКоткл, %

при Коткл 1, 2 и 5 мВ/дел

±2,0

Окончание таблицы 3

Наименование характеристики

Значение

Диапазон установки постоянного смещения, В

входное сопротивление 50 Ом

±(от 1 до 5)

входное сопротивление 1 МОм

от ±1,0 до ±97,5

Пределы допускаемой абсолютной погрешности установки постоянного смещения, В

±(0,005^исм+0,15 дел^ Коткл)*

Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более

300

*где исм - установленное смещение, В

Таблица 4 - Основные технические характеристики

Входное сопротивление, Ом

от 49 до 51 от 0,95406 до 1,05406

Входная емкость при входном сопротивлении 1 Мом, пФ, не бо-

12

лее

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

от 49,5 до 50,5

Габаритные размеры осциллографов, мм, не более

- длина

403

- ширина

142

- высота

189

Масса, кг, не более (без опций и аксессуаров)

4,5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность окружающего воздуха при температуре

25 °С, не более, %

90

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на лицевую панель осциллографов типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность осциллографов

Наименование

Обозначение

Количество

С8-205/2

С8-205/4

Осциллограф цифровой запоминающий С8-205/2

МГФК.411161.002

1 шт.

-

Осциллограф цифровой запоминающий С8-205/4

МГФК.411161.002-01

-

1 шт.

Кабель питания

-

1 шт.

1 шт.

Пассивные пробники

-

2 шт.

4 шт.

Руководство по эксплуатации

МГФК.411161.002 РЭ

1 экз.

1 экз.

Формуляр

МГФК.411161.002 ФО

1 экз.

1 экз.

Методика поверки

651-20-084 МП

1 экз.

1 экз.

CD-диск

-

1 шт.

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 5 документа МГФК.411161.002 РЭ «Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим С8-205/2, С8-205/4

Государственная поверочная схема для средств измерений времени и частоты (Приказ Росстандарта № 1621 от 31.07.2018 г.)

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Технические условия ТУ 26.51.42-002-02567567-2016
