МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_______23 июня 2021 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2461 «Об утверждении типов средств измерений»

В связи с технической ошибкой приказываю:

• 1. Внести изменения в приказ от 31 декабря 2020 г. № 2461 «Об утверждении типов средств измерений» заменив приложение № 24, прилагаемое к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится & системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: О16E36D000EAAB18AD4D7A06289A6DC807 Кому выдан: Шалаев Антон Павлович

Действителен: с 30.06.2020 до 30.06.2021

Приложение № 24 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2461

Лист № 1 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры бесконтактные инфракрасные Medpoint24 IRT-M1

Термометры бесконтактные инфракрасные Medpoint24 IRT-M1 (далее по тексту -термометры) предназначены для бесконтактных измерений температуры тела человека, а также поверхности твердых тел по их собственному тепловому излучению.

Принцип действия термометров бесконтактных инфракрасных Medpoint24 IRT-M1 состоит в преобразовании в электрический сигнал теплового энергии инфракрасного излучения поверхности тела человека или твердых тел. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея.

Термометры бесконтактные инфракрасные Medpoint24 IRT-M1 изготовлены из пластикового корпуса, на лицевой стороне которого находятся жидкокристаллический дисплей. На тыльной стороне расположен инфракрасный датчик. На боковых панелях расположены управляющие кнопки для включения режима сканирования или измерения температуры, включения/выключения питания термометра, а также для переключения режима измерений.

В термометрах предусмотрены 2 рабочих режима измерений:

• - «SURFACE» (для измерений температуры поверхности твердых тел);

• - «HUM. BODY» (для измерений температуры тела человека).

В корпус термометра встроен USB-порт для его подключения к персональному компьютеру или USB-кабеля с адаптером питания.

Фотография общего вида термометров приведена на рисунке 1. Схема пломбировки от несанкционированного доступа - на рисунке 2. Цветовая гамма корпусов пирометров может быть изменена по решению Изготовителя в одностороннем порядке.

а б

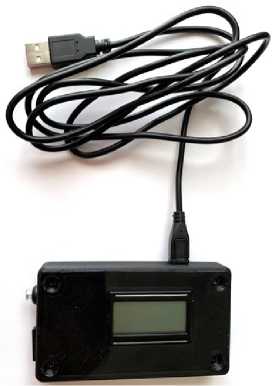

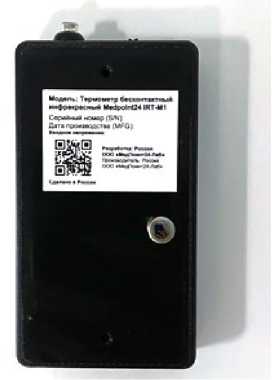

Рисунок 1 - Общий вид термометров бесконтактных инфракрасных Medpoint24 IRT-M1: а - лицевая сторона, б - тыльная сторона

Место пломбировки от несанкционированного доступа

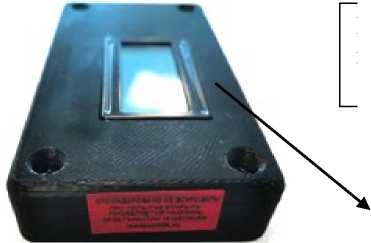

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Пломбирование термометров осуществляется при помощи пломбы, наносимой на один из винтов, расположенных на лицевой стороне корпуса.

Программное обеспечение (ПО) термометров состоит только из встроенного, метрологически значимого, ПО.

Данное ПО загружается в термометр на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО термометров представлены в таблице 1.

Таблица 1

Метрологические и основные технические характеристики термометров приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус термометра.

Таблица 4 - Комплектность средства измерений

осуществляется по методике поверки МП 207-031-2020 «ГСИ. Термометры бесконтактные инфракрасные Medpoint24 IRT-M1. Методика поверки», утвержденной ФГУП «ВНИИМС», 22.06.2020 г.

Основные средства поверки:

Рабочие эталоны 1-го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела эталонные с диапазоном воспроизводимых температур от 0 до плюс 60 °С

Термометр сопротивления из платины и меди ТС модификации ТС-1388 (с ИСХ) из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019, диапазон измерений от плюс 32 до плюс 44 °С (Регистрационный № 18131-09);

Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);

Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019, диапазон воспроизводимых температур в жидкостном термостате от плюс 32 до плюс 44 °С, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;

Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019 (Регистрационный № 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 28243-96 Пирометры. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры

ТУ 26.60.12-001-31108056-2020 Термометры бесконтактные инфракрасные Medpoint24 IRT-M1. Технические условия

Общество с ограниченной ответственностью «МедПоинт24-Лаб»

(ООО «МедПоинт24-Лаб»

ИНН 9731005032

Адрес: 143023, г. Москва, территория Сколково инновационного центра, бульвар

Большой, д. 42, стр. 1, пом. 322 Р М №24 ЭТ 0

Телефон: 8 (800) 550-76-11

E-mail: support@medpoint24.ru, info@medpoint24.ru

Web-сайт: www.medpoint24.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: 8 (495) 437-55-77/8 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
