УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «03» июня 2021 г. № 939

Лист № 1 Регистрационный № 71879-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных «ВАВИОТ»

Устройства сбора и передачи данных «ВАВИОТ» (далее - УСПД) предназначены для измерений интервалов времени от показания времени, полученного либо от устройств верхнего уровня информационно-измерительных систем (далее - верхнего уровня), либо от приемника сигналов ГЛОНАСС/GPS, при помощи встроенных часов, а также сбора, накопления, хранения и передачи накопленной информации с приборов учета энергоресурсов (далее - нижнего уровня) на верхний уровень с метками интервалов времени.

Принцип действия УСПД основан на обмене измерительной информацией в цифровой форме по радиоканалу с приборами учета энергоресурсов с последующей обработкой, хранением полученной информации в базе данных и передачей информации по интерфейсам GSM/GPRS, Ethernet, спутниковой связи или RS-485 периодически, по расписанию, спорадически или по запросу на верхний уровень.

Областью применения являются объекты жилищно-коммунального и промышленного назначения, в том числе, объекты оптового и розничного рынка энергоресурсов.

УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе промышленного исполнения (за исключением внешних антенно-фидерных устройств).

УСПД состоят из аппаратной и программной части, программная часть встроена в аппаратную часть. Аппаратная часть содержит: базовую станцию сетей радиодоступа c радиоинтерфейсом (Базовая станция NB-Fi У или Базовая станция NB-Fi Mini DCU, далее -БС) с часами и ГЛОНАСС/GPS приемником, а также интерфейс Ethernet (несколько дополнительных опционально), интерфейс RS-485 (или несколько, опционально), дискретные входы (не менее 4-х), GSM-модем технологий 3G или 4G, второй GSM модем (или несколько, опционально) или терминал спутниковой связи, источник вторичного и резервного ионисторного питания (опционально), антенно-фидерные устройства (наличие и состав определяются в конкретном заказе).

Погрешность синхронизации шкалы времени УСПД относительно национальной шкалы времени Российской Федерации UTC(SU) определяется аналогичной погрешностью верхнего уровня и не нормируется.

Основные функции УСПД:

• - получение информации о времени, измерение интервалов времени с помощью встроенных часов от полученного показания времени и передача информации о времени с учетом отсчитанного периода приборам учета энергоресурсов, имеющих, в свою очередь, встроенные часы;

• - автоматический поиск и включение в схему опроса устройств нижнего уровня (максимальное количество подключаемых приборов учета энергоресурсов до 10000);

• - получение информации о накоплении и параметрах электрической энергии и мощности, других энергоресурсов от нижнего уровня, сбор событий и диагностической информации с устройств нижнего уровня, хранение и передача накопленной информации на верхний уровень путем предоставления авторизованного доступа к информации по каналам связи GSM/GPRS, Ethernet, спутниковой связи или RS-485;

• - передача команд управления приборам учета энергоресурсов и устройствам автоматизации с цифровым интерфейсом (управление реле, запись лимитов потребления, тарифного расписания и прочее);

• - обеспечение прямого доступа к приборам учета энергоресурсов с цифровым интерфейсом с верхнего уровня;

• - самодиагностика с записью событий в журнале событий.

УСПД самостоятельно или в комплекте со счетчиками типа ФОБОС 3 с функцией телесигнализации выполняют функции телесигнализации по отношению к верхнему уровню АИИС КУЭ или оперативно-информационный комплекс автоматизированной системы диспетчерского управления (ОИК АСДУ).

Передача данных осуществляется по протоколу API (Application Programming Interface), в соответствии с ГОСТ Р МЭК 60870-5-104-2004 или/и в соответствии со стандартом СТО 34.015.1-006 ПАО «Россети», другим открытым протоколам (определяется заказом на поставку УСПД).

УСПД выпускаются в нескольких модификациях. Условное обозначение УСПД определяется в соответствии с рисунком 1.

УСПД

«ВАВИОТ» X X X X X

UPS: источник вторичного резервного электропитания

Буквенный шифр -наименование изделия

Примечание. Каждое дополнительное значение X: дополнительная опция в модификации УСПД; нет обозначения: опция в модификации отсутствует.

Рисунок 1 - Структура условного обозначения УСПД

Общий вид УСПД, места пломбирования ОТК и поверителя, состав и устройство УСПД

приведены на рисунке 2.

3

2

4

5

6

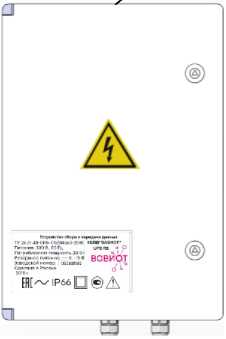

• 1 - общий вид УСПД;

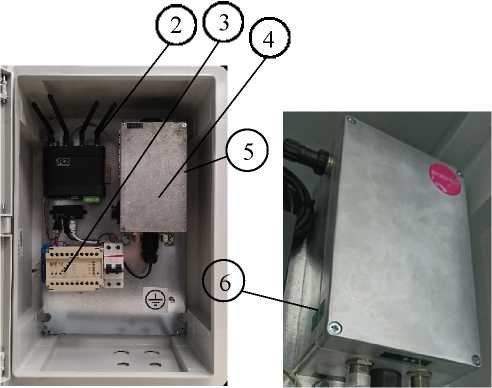

• 2 - GSM-модем технологий 3G, 4G или терминал спутниковой связи;

• 3 - источник вторичного и резервного ионисторного питания;

• 4 - базовая станция сетей радиодоступа (допускаются различные исполнения);

• 5 - место установки пломбы ОТК (номерная этикетка);

• 6 - место нанесения знака поверки (на БС);

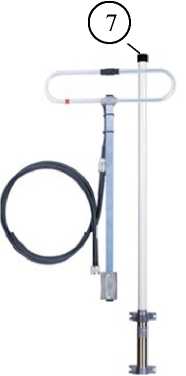

• 7 - антенно-фидерные устройства

Рисунок 2 - Общий вид, места пломбирования и состав УСПД

Пример условного обозначения УСПД: УСПД «ВАВИОТ» UPS GSM Е RSRS -Устройство сбора и передачи данных «ВАВИОТ» с источником вторичного электропитания, c вторым GSM модемом, вторым интерфейсом Ethernet и двумя интерфейсами RS-485.

Встроенное программное обеспечение (ПО) УСПД «ВАВИОТ» разделено на метрологически значимую и незначимую части.

Защита параметров и данных УСПД от несанкционированного доступа по интерфейсам организована с помощью использования многоуровневой (не менее двух) системы паролей. Физический доступ к УСПД не позволяет получить доступ к изменению параметров или данных. Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия БС УСПД.

Обмен по интерфейсам, в том числе, с устройствами нижнего уровня, с верхним уровнем и между внешней и внутренней частями ПО, защищен криптографическими алгоритмами.

Идентификационные данные ПО УСПД «ВАВИОТ» указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в

соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики УСПД приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

П Продолжение таблицы 2

наносится на лицевую часть УСПД методом нанесения наклейки, стойкой к внешним воздействиям, и типографским способом на титульные листы эксплуатационной документации.

Комплектность приведена в таблице 3.

Таблица 3 - Комплектность УСПД

приведены в документе ТУ 26.51.43-005-05534663-2018 «Устройство сбора и передачи данных “ВАВИОТ”. Технические условия», раздел 5 «Принцип действия УСПД».

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 26.51.43-005-05534663-2018 Устройство сбора и передачи данных «ВАВИОТ» Технические условия.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 939

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
